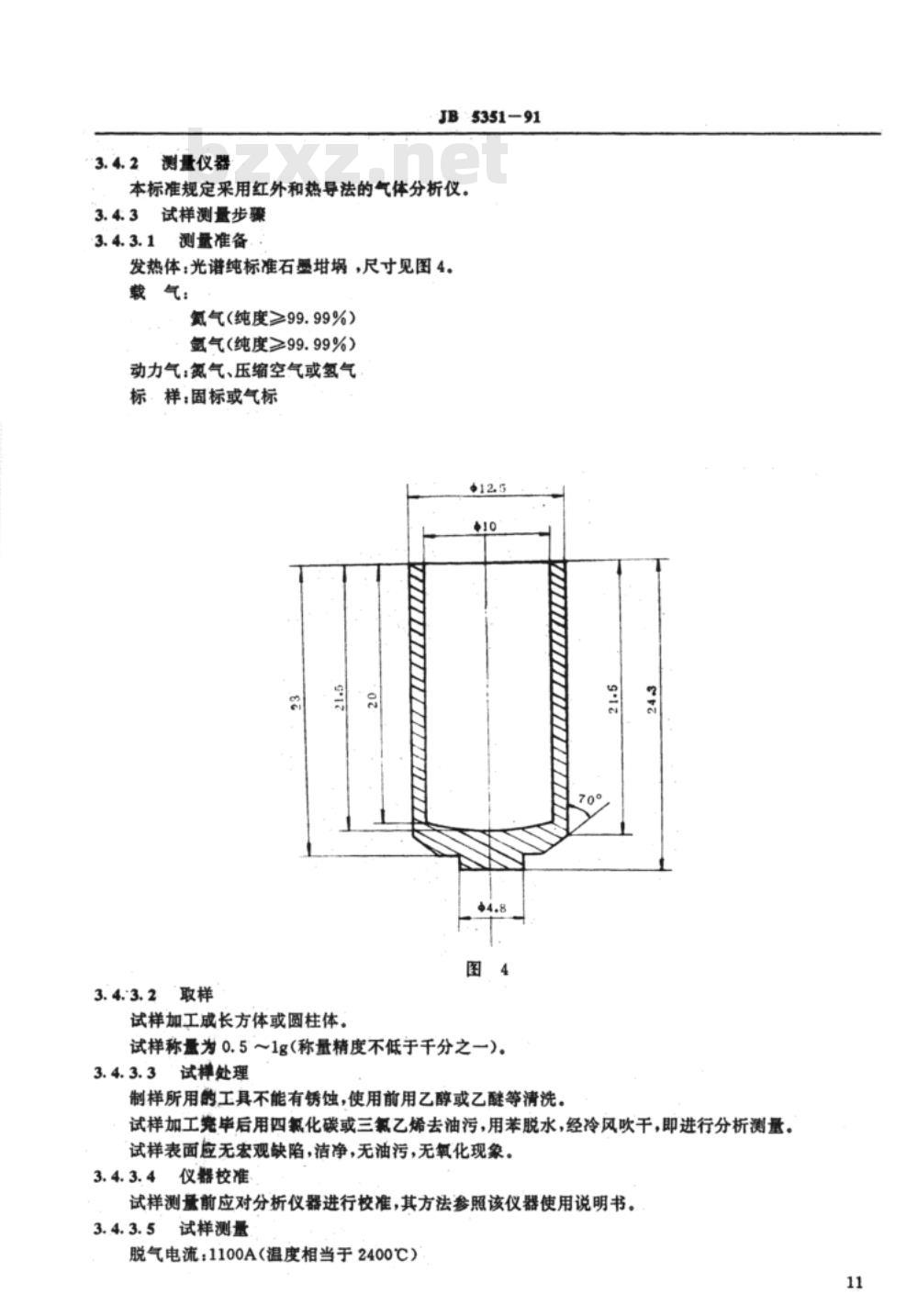

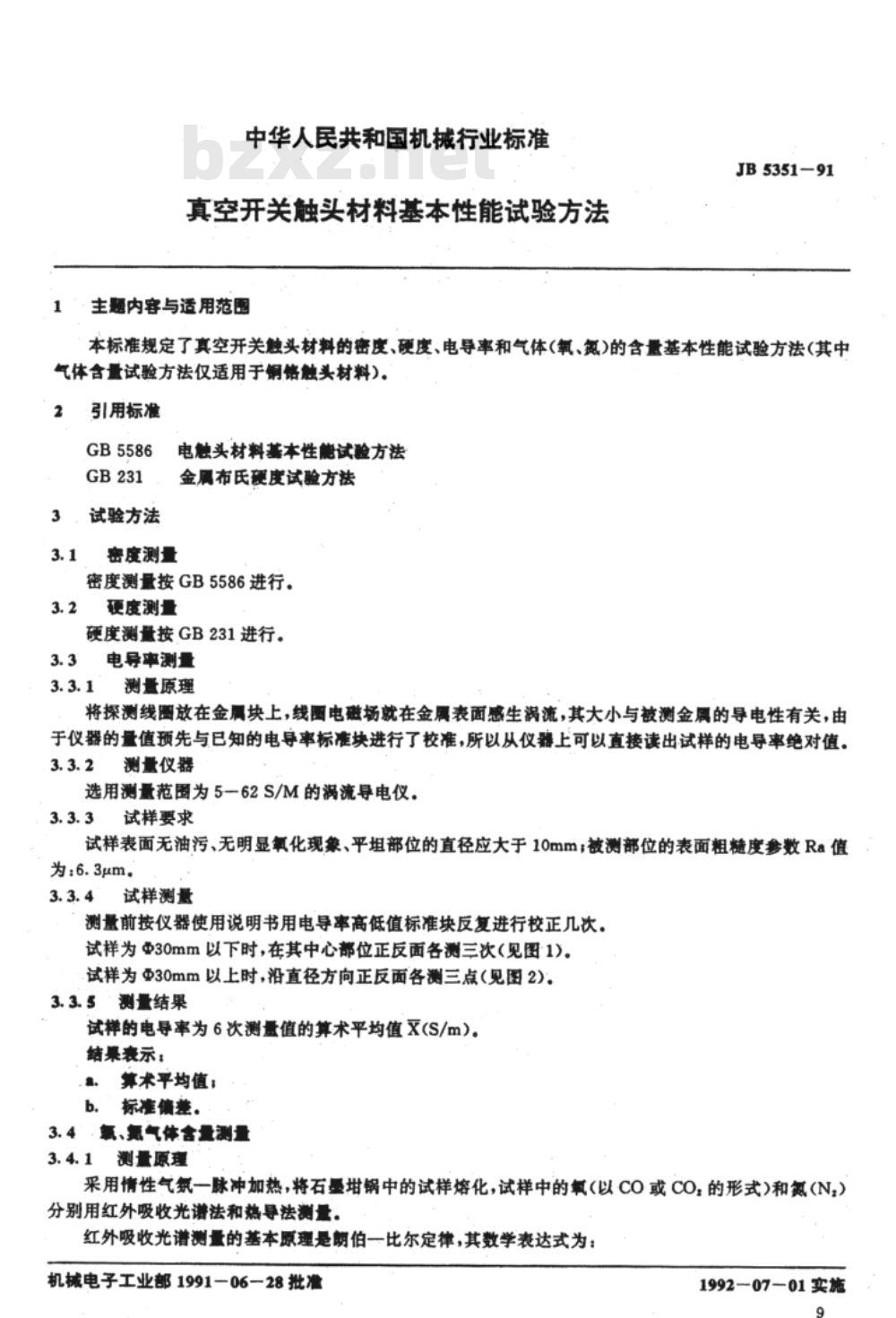

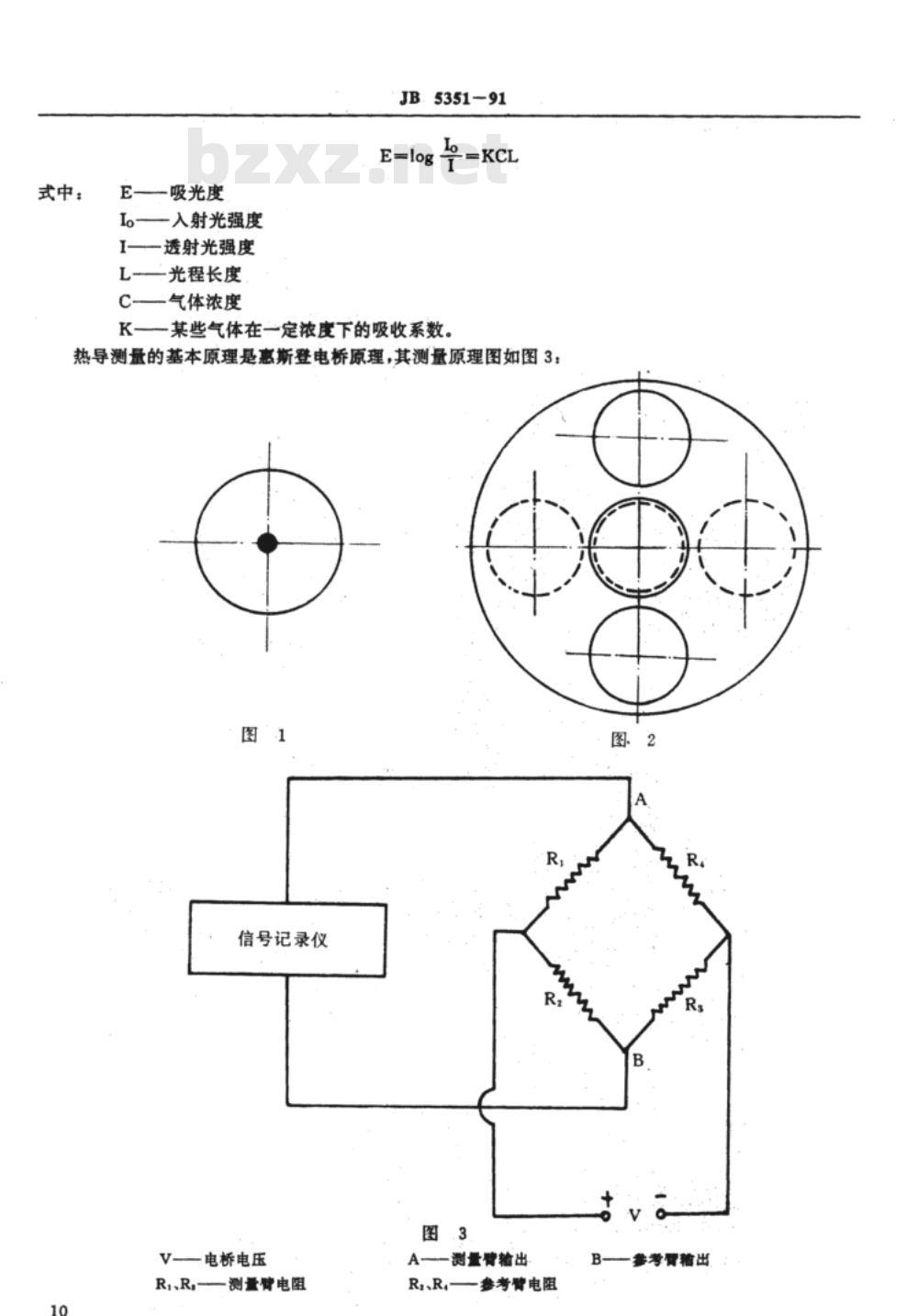

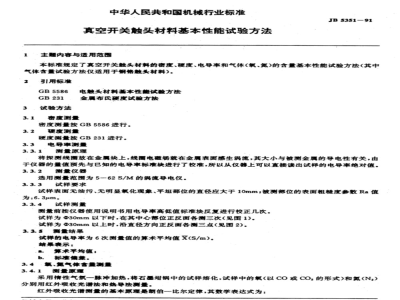

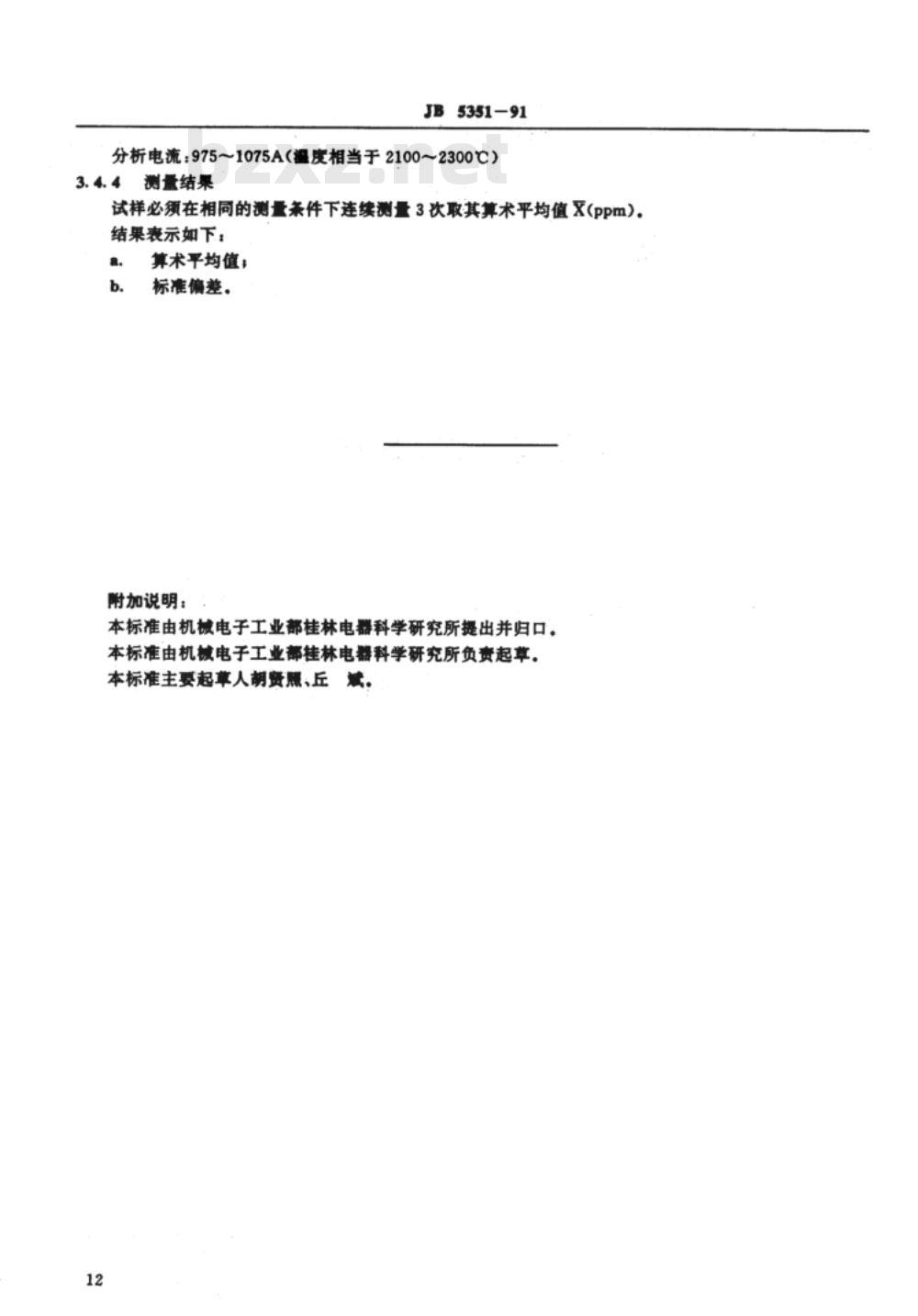

中华人民共和国机械行业标准 真空开关触头材料基本性能试验方法 标准编号：JB5351—91 1 主题内容与适用范围 本标准规定了真空开关触头材料的密度、硬度、电导率以及气体（氧、氮）含量的基本性能试验方法。其中气体含量试验方法仅适用于铜铬触头材料。 2 引用标准 GB5586 电触头材料基本性能试验方法 GB231 金属布氏硬度试验方法 3 试验方法 3.1 密度测量 密度测量按GB5586进行。 3.2 硬度测量 硬度测量按GB231进行。 3.3 电导率测量 3.3.1 测量原理 将探测线圈置于金属试样表面，线圈产生的电磁场在金属表面感应出涡流，其大小与被测金属的导电性有关。由于仪器已用已知电导率标准块进行校准，可直接读出试样的电导率绝对值。 3.3.2 测量仪器 采用测量范围为5～62 MS/m的涡流导电仪。 3.3.3 试样要求 试样表面应无油污、无明显氧化现象；平坦部位直径应大于10mm；被测部位表面粗糙度Ra≤6.3μm。 3.3.4 试样测量 测量前按仪器说明书使用高、低电导率标准块进行多次校准。 试样直径小于30mm时，在中心部位正反面各测3次；试样直径大于30mm时，沿直径方向正反面各测3点。 3.3.5 测量结果 试样电导率取6次测量值的算术平均值（单位：S/m）。结果包括： （1）算术平均值； （2）标准偏差。 3.4 氧、氮气体含量测量 3.4.1 测量原理 采用惰性气氛脉冲加热法，将石墨坩埚中的试样熔化。试样中的氧（以CO或CO₂形式）和氮（N₂）分别采用红外吸收光谱法和热导法测量。 红外吸收光谱法基于朗伯—比尔定律，其表达式为：E=log(I₀/I)=KCL，其中E为吸光度，I₀为入射光强度，I为透射光强度，L为光程长度，C为气体浓度，K为吸收系数。 热导法基于惠斯登电桥原理进行测量。 3.4.2 测量仪器 采用红外吸收与热导法组合的气体分析仪。 3.4.3 试样测量步骤 3.4.3.1 测量准备 发热体：光谱纯石墨坩埚； 载气：氦气或氢气（纯度≥99.99%）； 动力气：氮气、压缩空气或氢气； 标准样：固体标准样或气体标准样。 3.4.3.2 取样 试样加工为长方体或圆柱体，质量为0.5～1g，称量精度不低于0.001g。 3.4.3.3 试样处理 制样工具不得有锈蚀，使用前应用乙醇或丙酮清洗。试样加工后用四氯化碳或三氯乙烯去油污，再用苯脱水并吹干。试样表面应洁净，无油污、无氧化、无明显缺陷。 3.4.3.4 仪器校准 试样测量前应按仪器说明书进行校准。 3.4.3.5 试样测量 脱气电流约1100A（约2400℃）；分析电流975～1075A（约2100～2300℃）。 3.4.4 测量结果 试样在相同条件下连续测量3次，取算术平均值（单位：ppm）。结果包括： （1）算术平均值； （2）标准偏差。 附加说明 本标准由机械电子工业部桂林电器科学研究所提出并归口，由该所负责起草。主要起草人：胡贤、丘斌。
