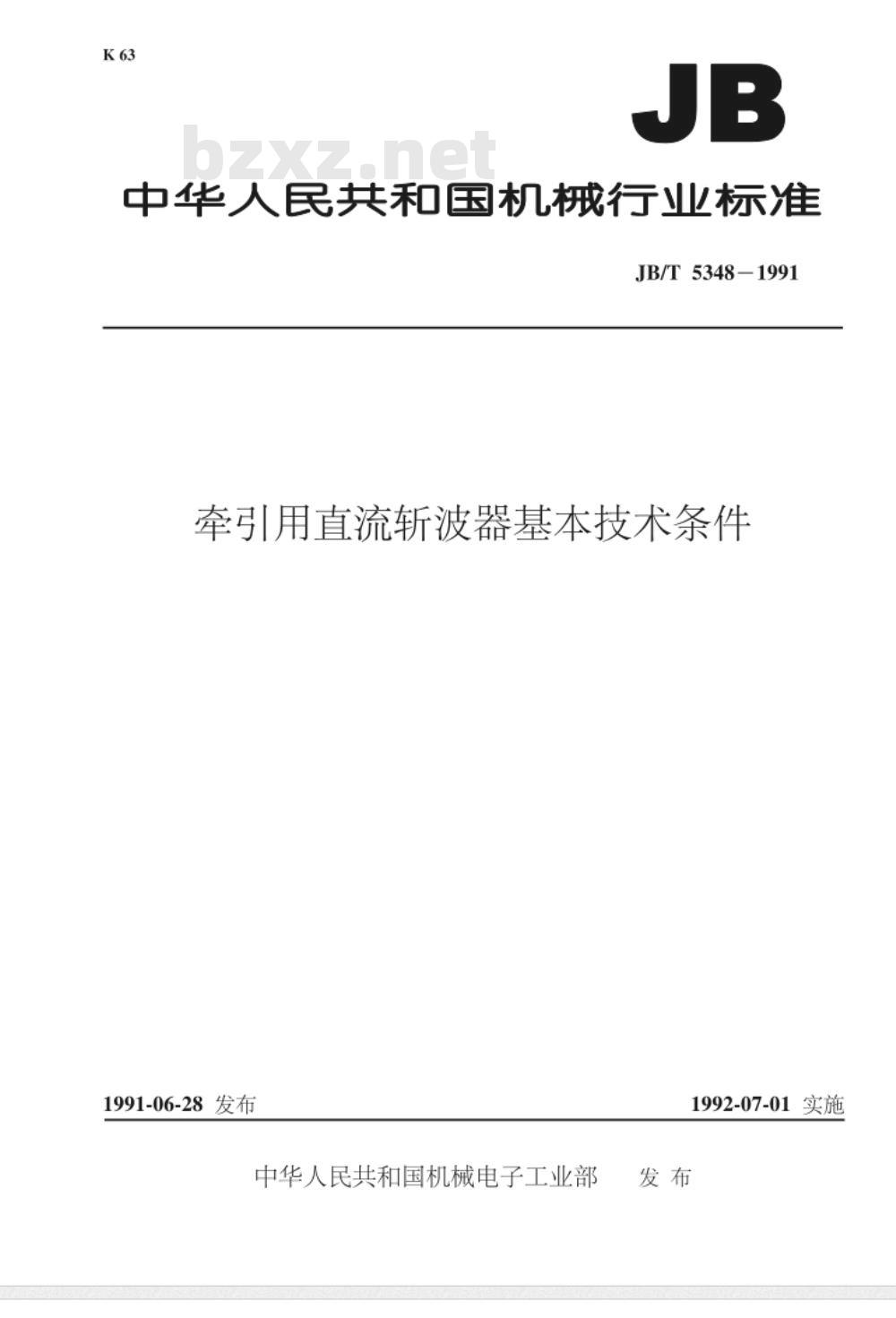

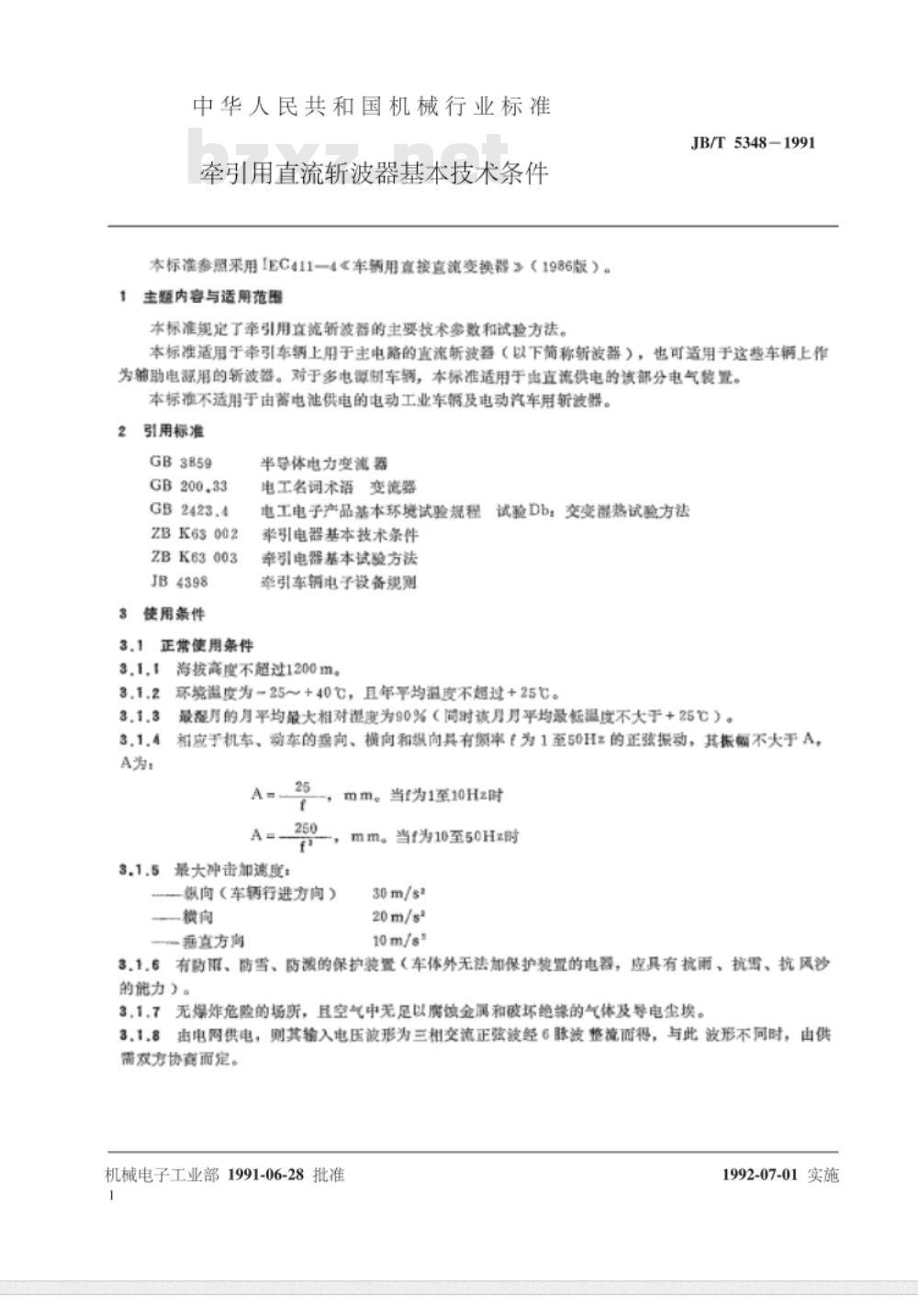

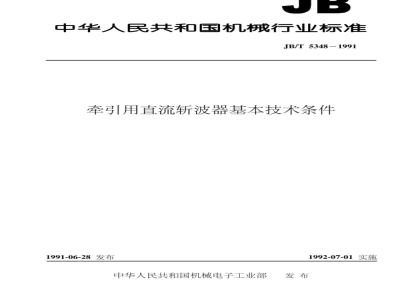

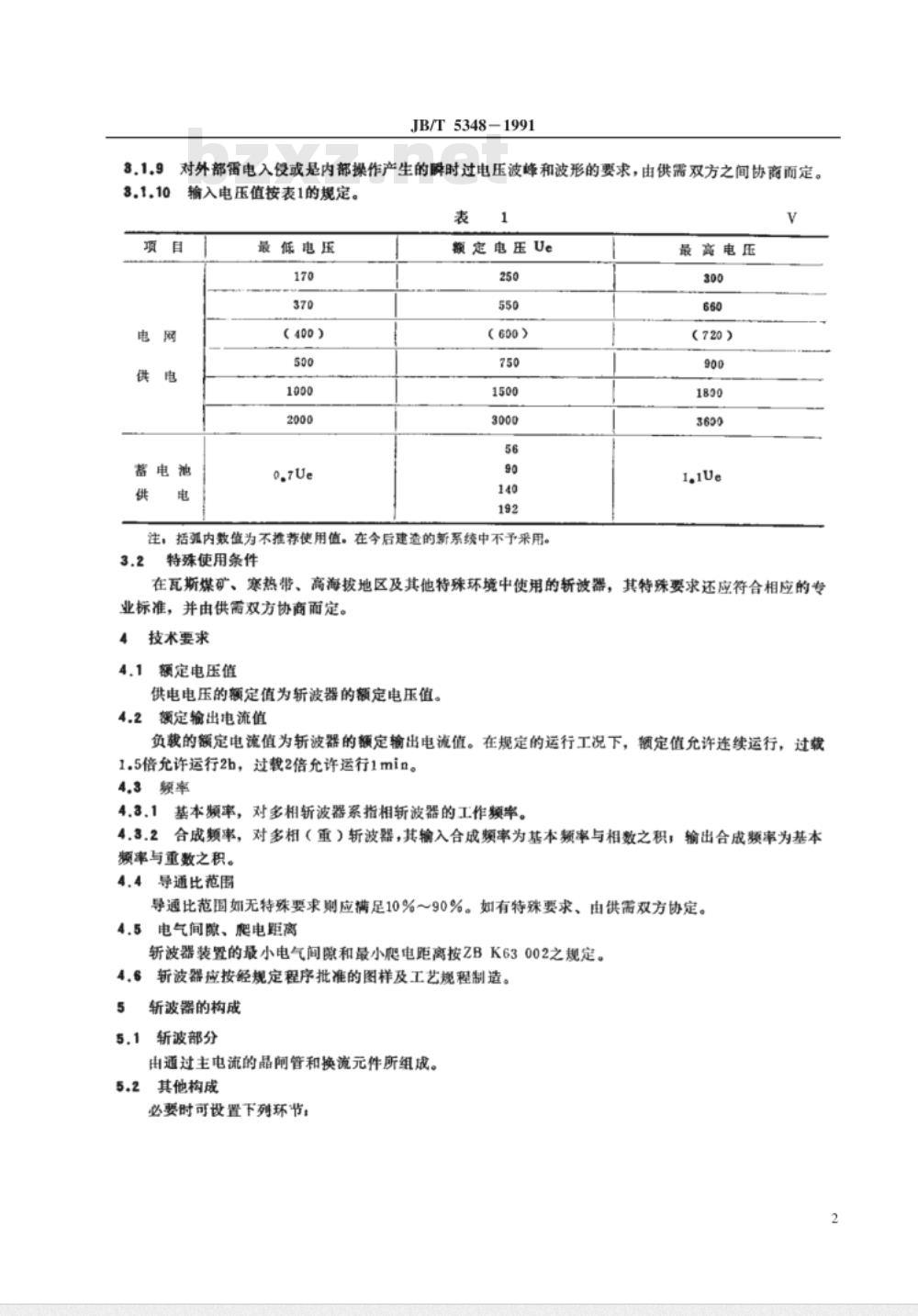

中华人民共和国机械行业标准 JB/T 5348-1991 牵引用直流斩波器基本技术条件 1991-06-28发布 1992-07-01实施 本标准参照采用IEC 411-4《车辆用直接直流变换器（1986版）》。 1 主题内容与适用范围 本标准规定了牵引用直流斩波器的主要技术参数和试验方法。本标准适用于牵引车辆上用于主电路的直流斩波器（以下简称斩波器），也适用于作为辅助电源用的斩波器。对于多电源制车辆，本标准适用于其中由直流供电的电气装置部分。本标准不适用于由蓄电池供电的电动工业车辆及电动汽车用斩波器。 2 引用标准 GB3859 半导体电力变流器 GB200.33 电工名词术语 变流器 GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 ZB K63 002 牵引电器基本技术条件 ZB K63 003 牵引电器基本试验方法 JB4398 牵引车辆电子设备规则 3 使用条件 3.1 正常使用条件 3.1.1 海拔高度不超过1200m。 3.1.2 环境温度为-25℃～+40℃，且年平均温度不超过+25℃。 3.1.3 最湿月平均相对湿度不超过90%，且该月平均最低温度不大于+25℃。 3.1.4 应能承受机车、动车运行时的纵向、横向和垂直方向振动，振动频率为1～50Hz。 3.1.5 最大冲击加速度：纵向30m/s²，横向20m/s²，垂直方向10m/s²。 3.1.6 应具备防雨、防雪、防潮等保护措施，或具备相应防护能力。 3.1.7 使用环境中无腐蚀性气体及导电尘埃，无爆炸危险。 3.1.8 当由电网供电时，其输入电压波形为三相交流正弦波经6脉波整流获得；若不同时，应由供需双方协商确定。 3.1.9 外部雷电或内部操作产生的瞬时过电压要求由供需双方协商确定。 3.1.10 输入电压应符合规定范围。 3.2 特殊使用条件 在煤矿、高寒、高热、高海拔等特殊环境中使用时，应符合相关专业标准，并由供需双方协商确定。 4 技术要求 4.1 额定电压 供电电压的额定值为斩波器的额定电压值。 4.2 额定输出电流 负载的额定电流为斩波器的额定输出电流。在规定工况下可连续运行；1.5倍过载允许运行2h，2倍过载允许运行1min。 4.3 频率 4.3.1 基本频率：对多相斩波器指单相斩波器的工作频率。 4.3.2 合成频率：输入合成频率为基本频率与相数之积，输出合成频率为基本频率与重数之积。 4.4 导通比范围 导通比范围一般为10%～90%，特殊要求由供需双方协定。 4.5 电气间隙与爬电距离 斩波器的最小电气间隙和最小爬电距离应符合ZB K63 002规定。 4.6 制造要求 斩波器应按经批准的图样及工艺规程制造。 5 结构组成 5.1 斩波部分 由承载主电流的晶闸管及换流元件组成。 5.2 辅助组成（必要时设置） 包括续流环节、阻断二极管、主平波电抗器及输入滤波器等。 6 试验 6.1 轻载试验 用于验证斩波器连接正确性及静态控制特性。试验过程中电源电压在全范围内变化，测量输出电压，检查信号传递及控制是否正确，输出应平稳无突变。负载电流不低于额定输出电流的0.1倍。 6.2 导通比试验 在规定负载条件下进行，测试斩波器在不同导通比条件下的输出性能，具体参数按产品技术条件规定。
