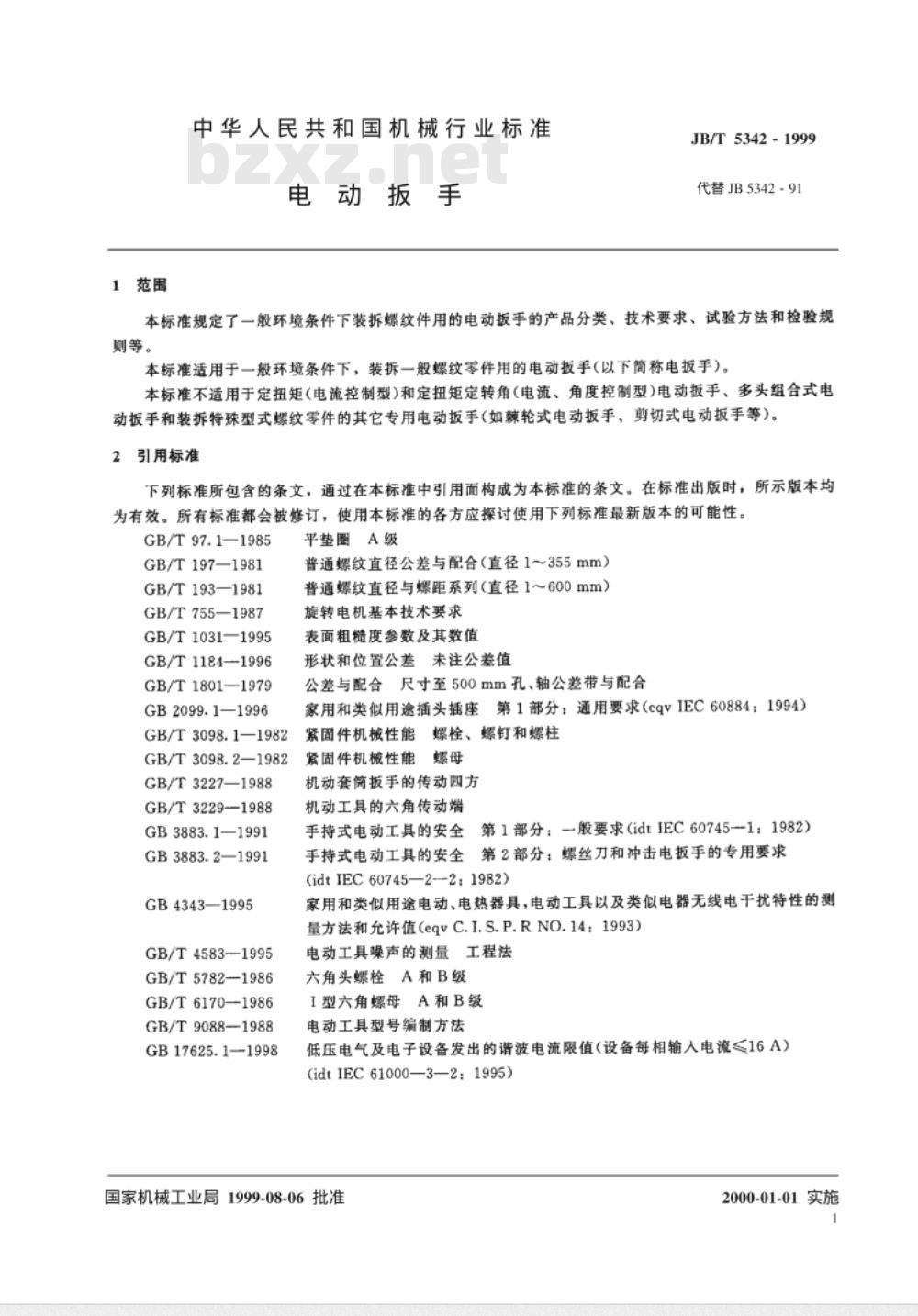

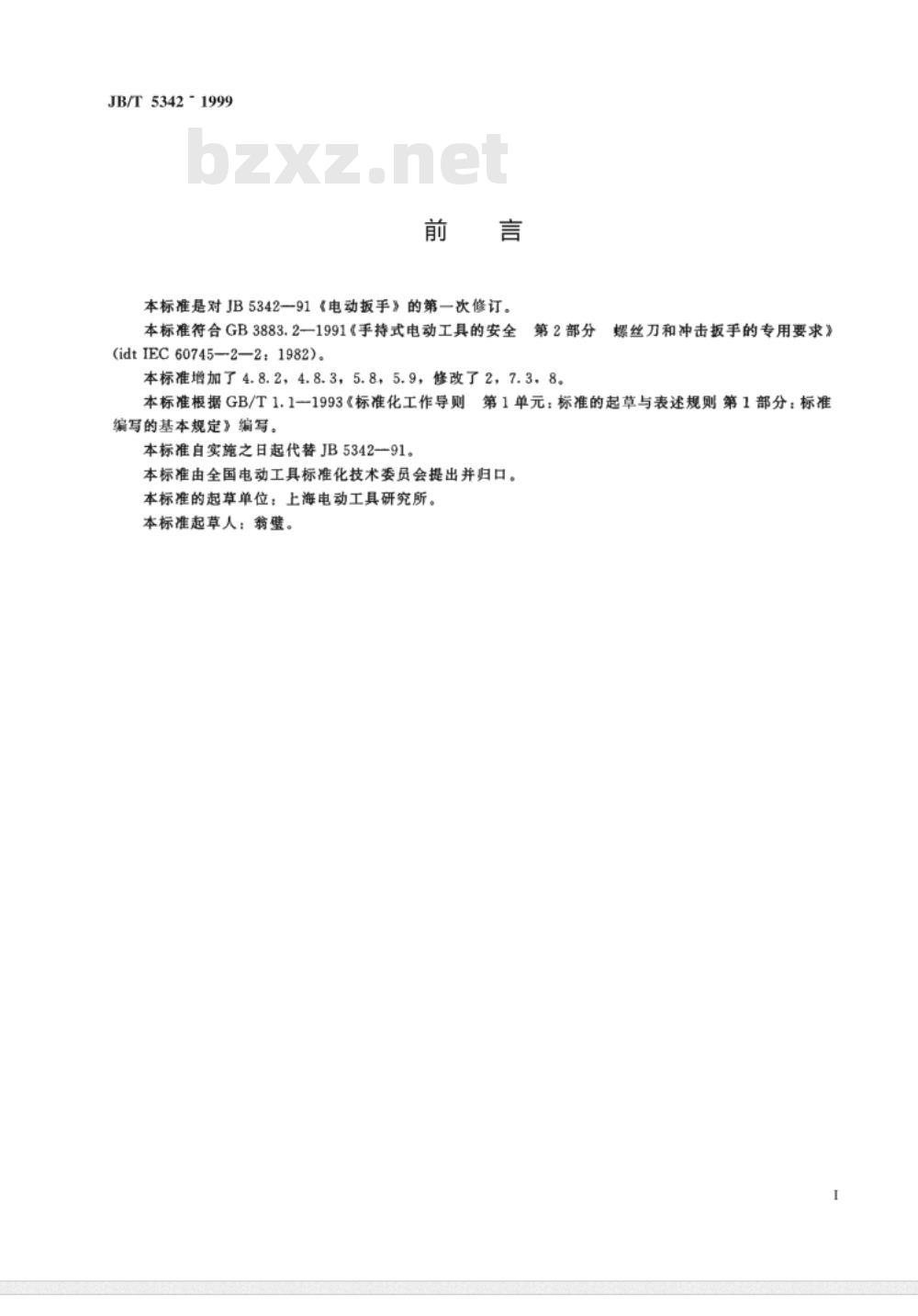

JB/T 5342-1999 中华人民共和国机械行业标准 电动扳手 发布：1999-08-06 实施：2000-01-01 发布单位：国家机械工业局 前言 本标准是对JB 5342—91《电动扳手》的第一次修订。本标准符合GB 3883.2—1991《手持式电动工具的安全 第2部分：螺丝刀和冲击扳手的专用要求》（idt IEC 60745-2-2:1982）。 本标准增加了4.8.2、4.8.3、5.8、5.9条内容，并对第2章、第7.3条和第8章进行了修改。本标准根据GB/T 1.1—1993《标准化工作导则 第1单元：标准的起草与表述规则 第1部分：标准编写的基本规定》编写。 本标准自实施之日起代替JB 5342—91。本标准由全国电动工具标准化技术委员会提出并归口。 本标准起草单位：上海电动工具研究所。 本标准主要起草人：翁璧。 1 范围 本标准规定了一般环境条件下，用于装拆螺纹件的电动扳手的产品分类、技术要求、试验方法和检验规则等内容。 本标准适用于一般环境条件下装拆普通螺纹零件的电动扳手（以下简称电扳手）。 本标准不适用于以下类型产品： - 定扭矩（电流控制型）电动扳手 - 定扭矩定转角（电流、角度控制型）电动扳手 - 多头组合式电动扳手 - 用于装拆特殊型式螺纹零件的专用电动扳手（如棘轮式、剪切式电动扳手等） 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。所有引用标准在出版时均为有效版本，使用本标准时应优先采用其最新版本。 主要引用标准包括： GB/T 97.1—1985 平垫圈 A级 GB/T 197—1981 普通螺纹直径公差与配合（直径1~355mm） GB/T 193—1981 普通螺纹直径与螺距系列（直径1~600mm） GB/T 755—1987 旋转电机基本技术要求 GB/T 1031—1995 表面粗糙度参数及其数值 GB/T 1184—1996 形状和位置公差未注公差值 GB/T 1801—1979 公差与配合（尺寸至500mm孔、轴公差带与配合） GB 2099.1—1996 家用和类似用途插头插座 第1部分：通用要求 GB/T 3098.1—1982 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.2—1982 紧固件机械性能 螺母 GB/T 3227—1988 机动套筒扳手的传动四方 GB/T 3229—1988 机动工具的六角传动端 GB 3883.1—1991 手持式电动工具的安全 第1部分：通用要求 GB 3883.2—1991 手持式电动工具的安全 第2部分：螺丝刀和冲击电扳手的专用要求 GB 4343—1995 电动工具无线电干扰特性的测量方法和限值 GB/T 4583—1995 电动工具噪声测量方法（工程法） GB/T 5782—1986 六角头螺栓 A级和B级 GB/T 6170—1986 I型六角螺母 A级和B级 GB/T 9088—1988 电动工具型号编制方法 GB 17625.1—1998 谐波电流限值（设备每相输入电流≤16A） GB 17625.2—1999 电压波动和闪烁限值 3 产品分类 3.1 电动扳手按离合器结构分为两种型式： 3.1.1 安全离合器式（A型） 采用在达到一定扭紧力矩时自动脱扣的安全离合器机构，用于完成螺纹件的装拆。该型式适用于小规格电动扳手。 3.1.2 冲击式（B型） 采用冲击离合器机构，通过冲击力矩完成螺纹件的装拆。该型式一般适用于较大规格电动扳手。当规格较大时，应配备相应形式的冲击力矩限制器。 3.2 规格与基本参数 电动扳手的规格、适用范围及力矩范围如下： 规格：0、12、16、20、24、30、42 适用螺纹范围： - M6～M8 - M10～M12 - M14～M16 - M18～M20 - M22～M24 - M27～M30 - M36～M42 力矩范围（N·m）： - 4～15 - 15～60 - 50～150 - 120～220 - 220～400 - 380～800 - 750～2000
