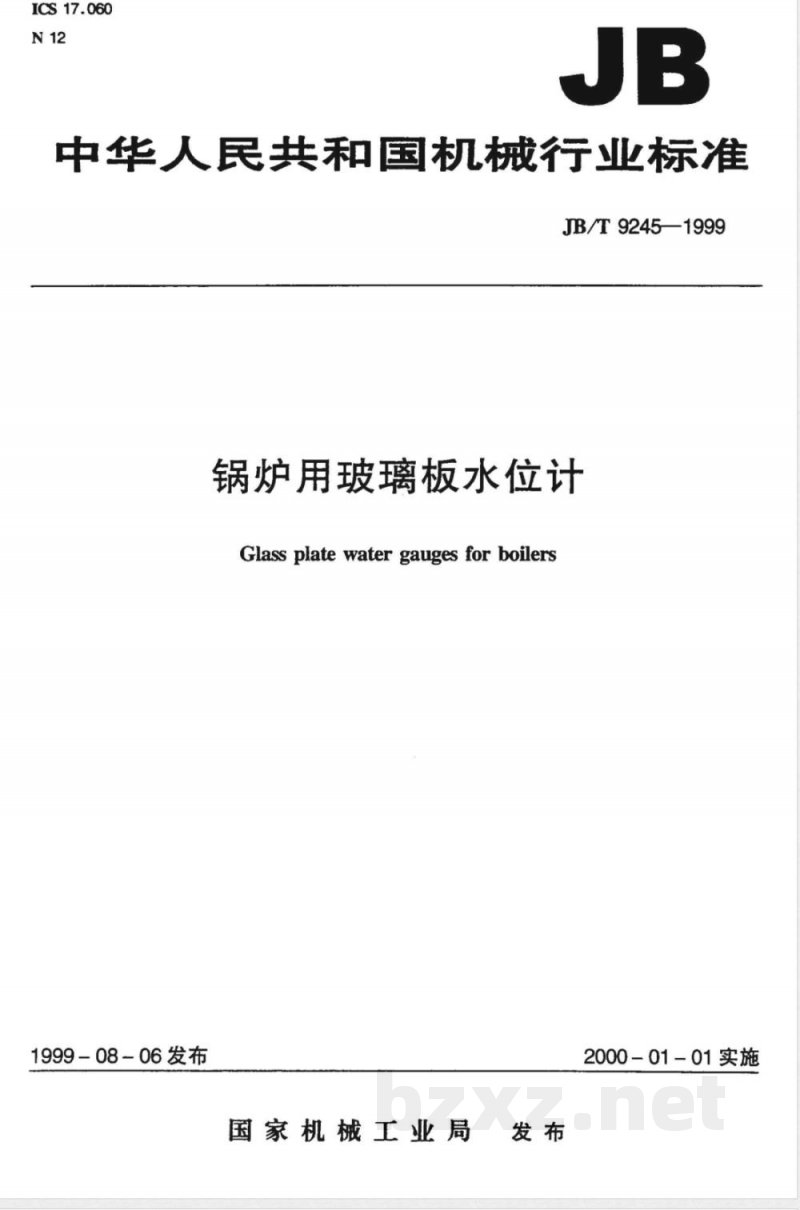

ICS17.060

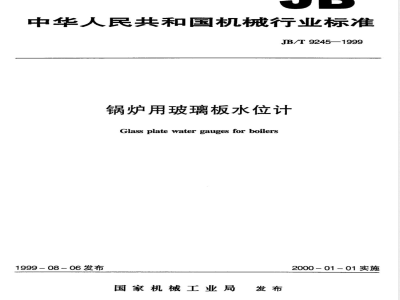

中华人民共和国机械行业标准
JB/T9245—1999
锅炉用玻璃板水位计
Glassplatewatergaugesforboilers1999- 08-06发布
国家机械工业局
2000-01-01实施
JB/T9245-1999

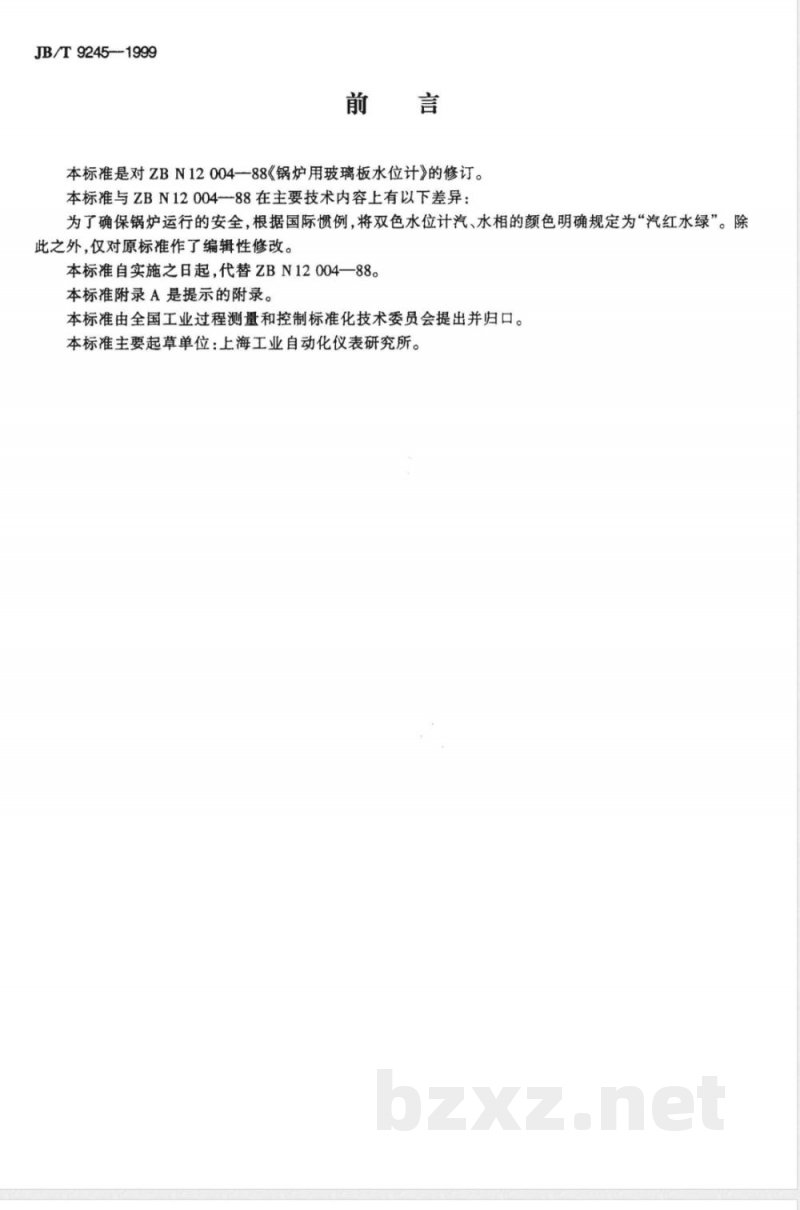

本标准是对ZBN1200488《锅炉用玻璃板水位计》的修订。本标准与ZBN1200488在主要技术内容上有以下差异：为了确保锅炉运行的安全，根据国际惯例，将双色水位计汽、水相的颜色明确规定为“汽红水绿”。除此之外，仅对原标准作了编辑性修改。本标准自实施之日起，代替ZBN12004—88。本标准附录A是提示的附录。
本标准由全国工业过程测量和控制标准化技术委员会提出并归口。本标准主要起草单位：上海工业自动化仪表研究所。1范围

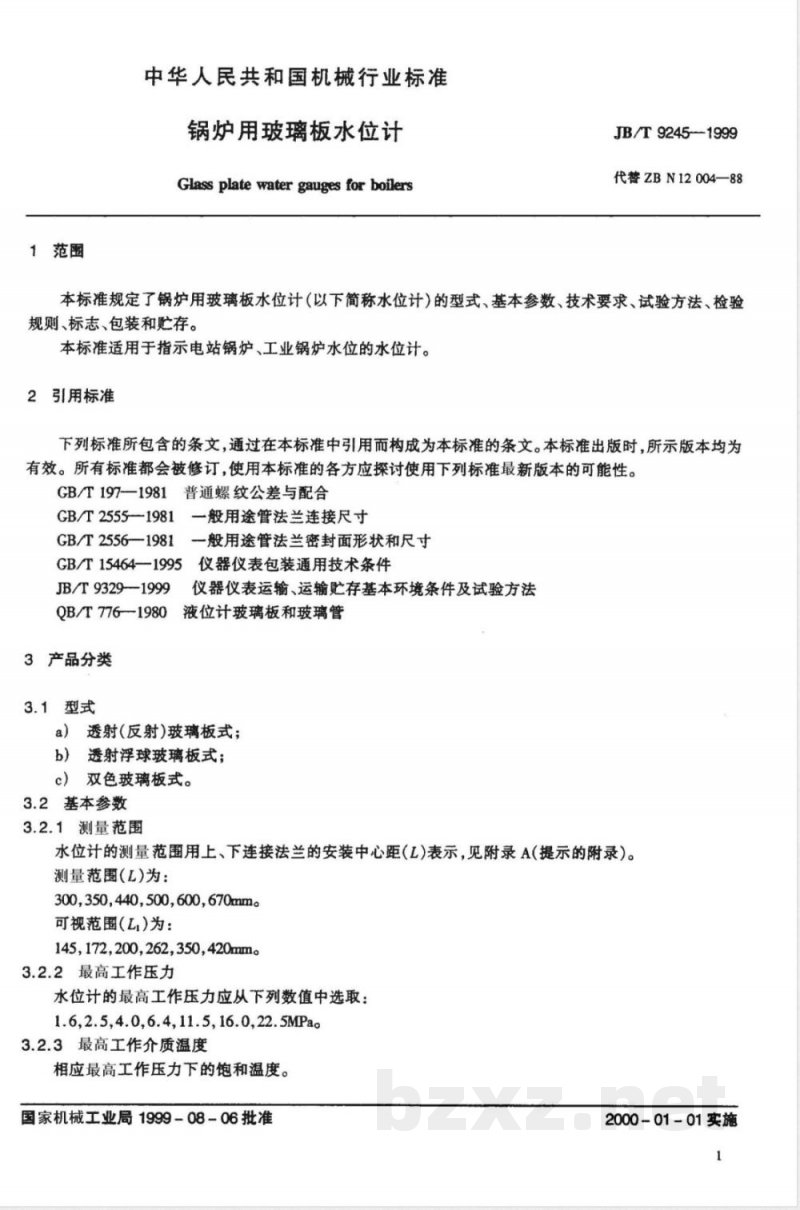

中华人民共和国机械行业标准
锅炉用玻璃板水位计
Glass plate water gauges for boilersJB/T9245-1999
代替ZBN12004—88
本标准规定了锅炉用玻璃板水位计（以下简称水位计）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于指示电站锅炉、工业锅炉水位的水位计。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T197-1981普通螺纹公差与配合GB/T2555一1981一般用途管法兰连接尺寸GB/T2556一1981一般用途管法兰密封面形状和尺寸GB/T154641995仪器仪表包装通用技术条件JB/T9329--1999
仪器仪表运输、运输贮存基本环境条件及试验方法QB/T7761980液位计玻璃板和玻璃管3产品分类
3.1型式
a）透射(反射)玻璃板式；
b）透射浮球玻璃板式；
c）双色玻璃板式。
3.2基本参数
3.2.1测量范围
水位计的测量范围用上、下连接法兰的安装中心距（L)表示，见附录A（提示的附录）。测量范围(L)为：
300,350,440,500,600,670mm
可视范围（L）为：
145,172,200,262,350,420mmo
3.2.2最高工作压力
水位计的最高工作压力应从下列数值中选取：1.6,2.5,4.0,6.4,11.5,16.0,22.5MPao3.2.3最高工作介质温度
相应最高工作压力下的饱和温度。国家机械工业局1999-08-06批准2000-01-01实施

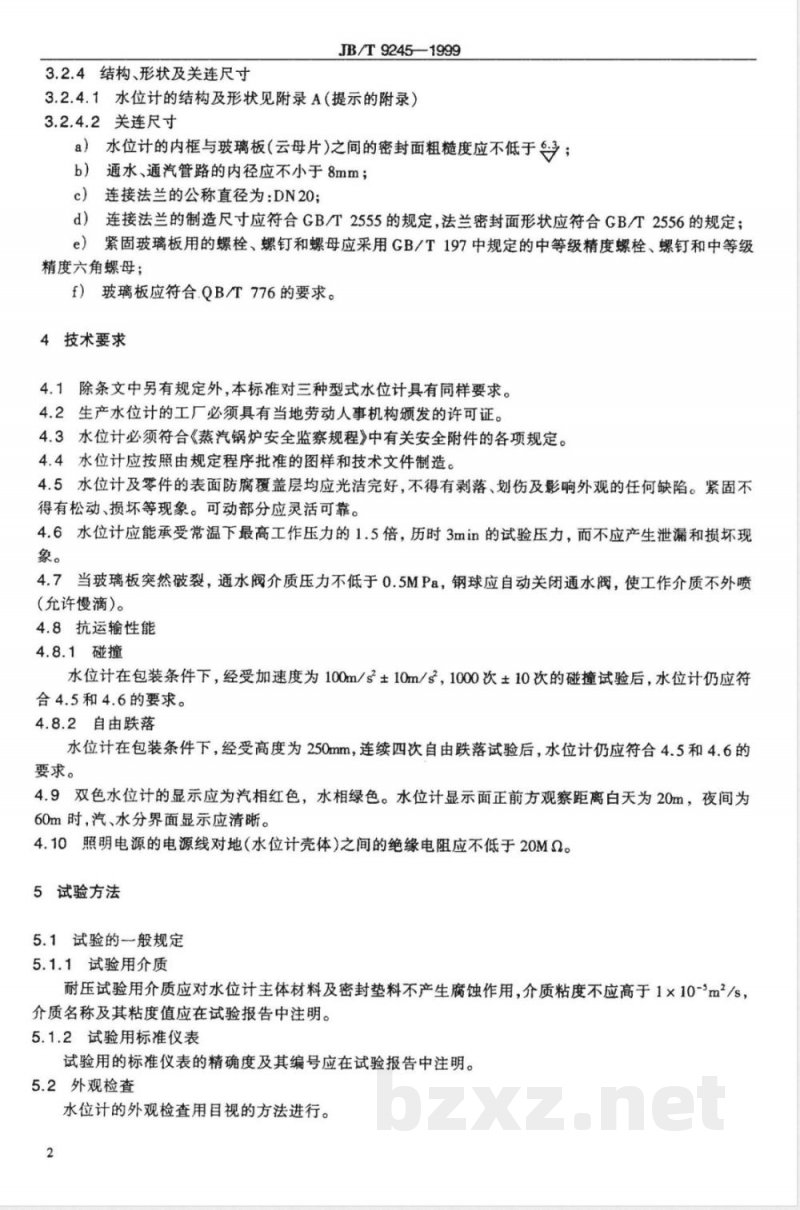

3.2.4结构、形状及关连尺寸
JB/T9245—1999
3.2.4.1水位计的结构及形状见附录A（提示的附录）3.2.4.2关连尺寸
a）水位计的内框与玻璃板（云母片)之间的密封面粗糙度应不低于；b）通水、通汽管路的内径应不小于8mm；c）连接法兰的公称直径为：DN20；d）连接法兰的制造尺寸应符合GB/T2555的规定，法兰密封面形状应符合GB/T2556的规定；紧固玻璃板用的螺栓、螺钉和螺母应采用GB/T197中规定的中等级精度螺栓、螺钉和中等级e)
精度六角螺母；
f）玻璃板应符合.QB/T776的要求。4技术要求
4.1除条文中另有规定外，本标准对三种型式水位计具有同样要求。4.2生产水位计的工厂必须具有当地劳动人事机构颁发的许可证。4.3水位计必须符合《蒸汽锅炉安全监察规程》中有关安全附件的各项规定。4.4水位计应按照由规定程序批准的图样和技术文件制造。4.5水位计及零件的表面防腐覆盖层均应光洁完好，不得有剥落、划伤及影响外观的任何缺陷。紧固不得有松动、损坏等现象。可动部分应灵活可靠。4.6水位计应能承受常温下最高工作压力的1.5倍，历时3min的试验压力，而不应产生泄漏和损坏现象。
4.7当玻璃板突然破裂，通水阀介质压力不低于0.5MPa，钢球应自动关闭通水阀，使工作介质不外喷(允许慢滴)。
4.8抗运输性能
4.8.1碰撞
水位计在包装条件下，经受加速度为100m/s±10m/s，1000次±10次的碰撞试验后，水位计仍应符合4.5和4.6的要求。
4.8.2自由跌落
水位计在包装条件下，经受高度为250mm，连续四次自由跌落试验后，水位计仍应符合4.5和4.6的要求。
4.9双色水位计的显示应为汽相红色，水相绿色。水位计显示面正前方观察距离白天为20m，夜间为60m时，汽、水分界面显示应清晰。4.10照明电源的电源线对地（水位计壳体）之间的绝缘电阻应不低于20MQ。5试验方法
5.1试验的般规定
5.1.1试验用介质
耐压试验用介质应对水位计主体材料及密封垫料不产生腐蚀作用，介质粘度不应高于1×10-\m/s，介质名称及其粘度值应在试验报告中注明。5.1.2试验用标准仪表
试验用的标准仪表的精确度及其编号应在试验报告中注明。5.2外观检查
水位计的外观检查用目视的方法进行。2

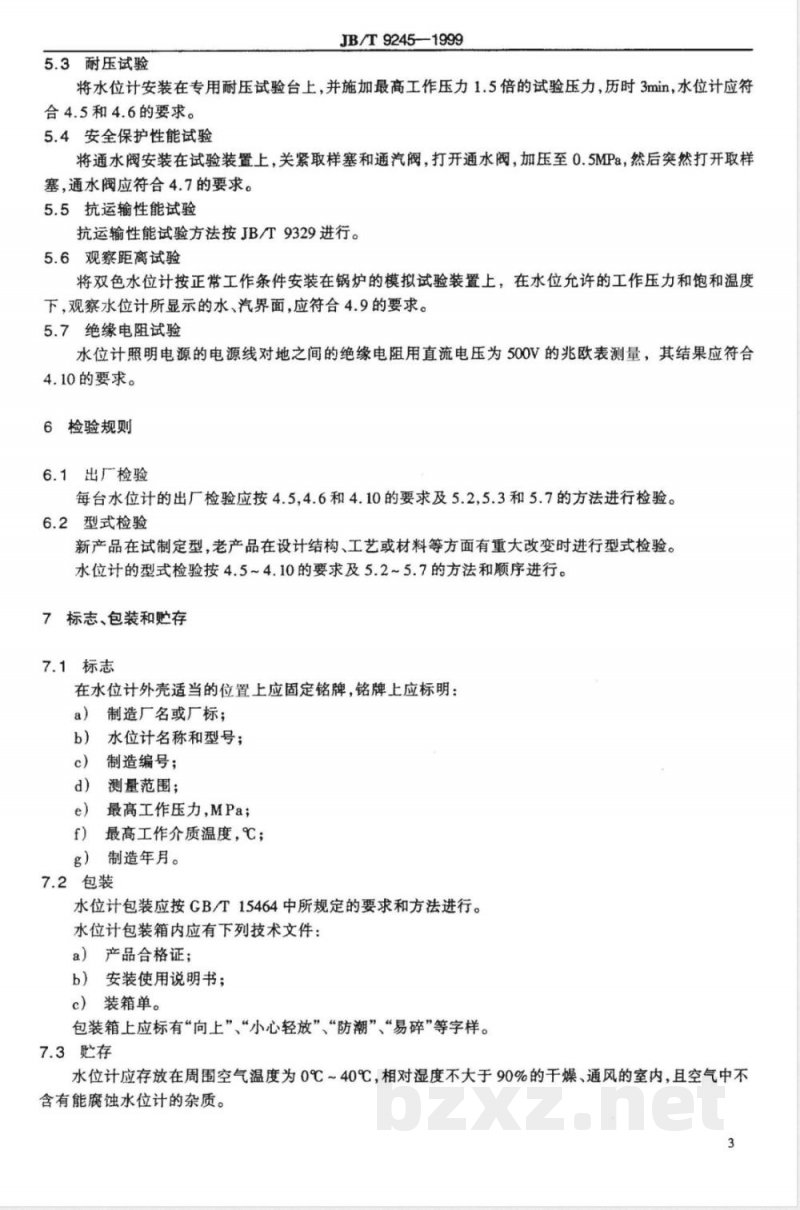

5.3耐压试验
JB/T9245-1999
将水位计安装在专用耐压试验台上，并施加最高工作压力1.5倍的试验压力，历时3min，水位计应符合4.5和4.6的要求。
5.4安全保护性能试验
将通水阀安装在试验装置上，关紧取样塞和通汽阀，打开通水阀，加压至0.5MPa，然后突然打开取样塞，通水阀应符合4.7的要求。
5.5抗运输性能试验
抗运输性能试验方法按JB/T9329进行。5.6观察距离试验
将双色水位计按正常工作条件安装在锅炉的模拟试验装置上，在水位允许的工作压力和饱和温度下，观察水位计所显示的水、汽界面，应符合4.9的要求。5.7绝缘电阻试验
水位计照明电源的电源线对地之间的绝缘电阻用直流电压为500V的兆欧表测量，其结果应符合4.10的要求。
6检验规则
6.1出厂检验
每台水位计的出厂检验应按4.5,4.6和4.10的要求及5.2,5.3和5.7的方法进行检验。6.2型式检验
新产品在试制定型，老产品在设计结构、工艺或材料等方面有重大改变时进行型式检验。水位计的型式检验按4.5~4.10的要求及5.2~5.7的方法和顺序进行。7标志、包装和存
7.1标志
在水位计外壳适当的位置上应固定铭牌，铭牌上应标明：a）制造厂名或厂标；
b）水位计名称和型号；
c）制造编号；
d）测量范围；
e）最高工作压力，MPa；
f）最高工作介质温度，℃；
g）制造年月。
7.2包装
水位计包装应按GB/T15464中所规定的要求和方法进行。水位计包装箱内应有下列技术文件：a）产品合格证；
b）安装使用说明书；
c）装箱单。
包装箱上应标有“向上”、“小心轻放”、“防潮”、“易碎”等字样。7.3贮存
水位计应存放在周围空气温度为0℃~40℃，相对湿度不大于90%的干燥、通风的室内，且空气中不含有能腐蚀水位计的杂质。
JB/T9245—1999
附录A
（提示的附录）
各种水位计结构示意图
a）透射（反射）玻璃板式水位计结构示意图序号
连接管
外压板
玻璃板
b）透射浮球玻璃板式水位计结构示意图称
玻璃板
外压板
下法兰
排污阀门
通水阀门
玻璃板
外压板
玻璃板
外压板
柱面镜
绿玻璃
红玻璃
JB/T92451999
双色玻璃板式水位计结构示意图C-CwwW.bzxz.Net
反光镜
排污阀门
通水阀门
下法兰
连接管
上法兰
通气阀门
排气阀门
通水阀门
汽水连通管
供汽阀门
通汽阀门
平面镜
JB/T9245-1999
高压窗式双色水位计结构示意图D-D
聚光镜
红滤色镜
绿滤色镜
毛玻璃
反光镜
