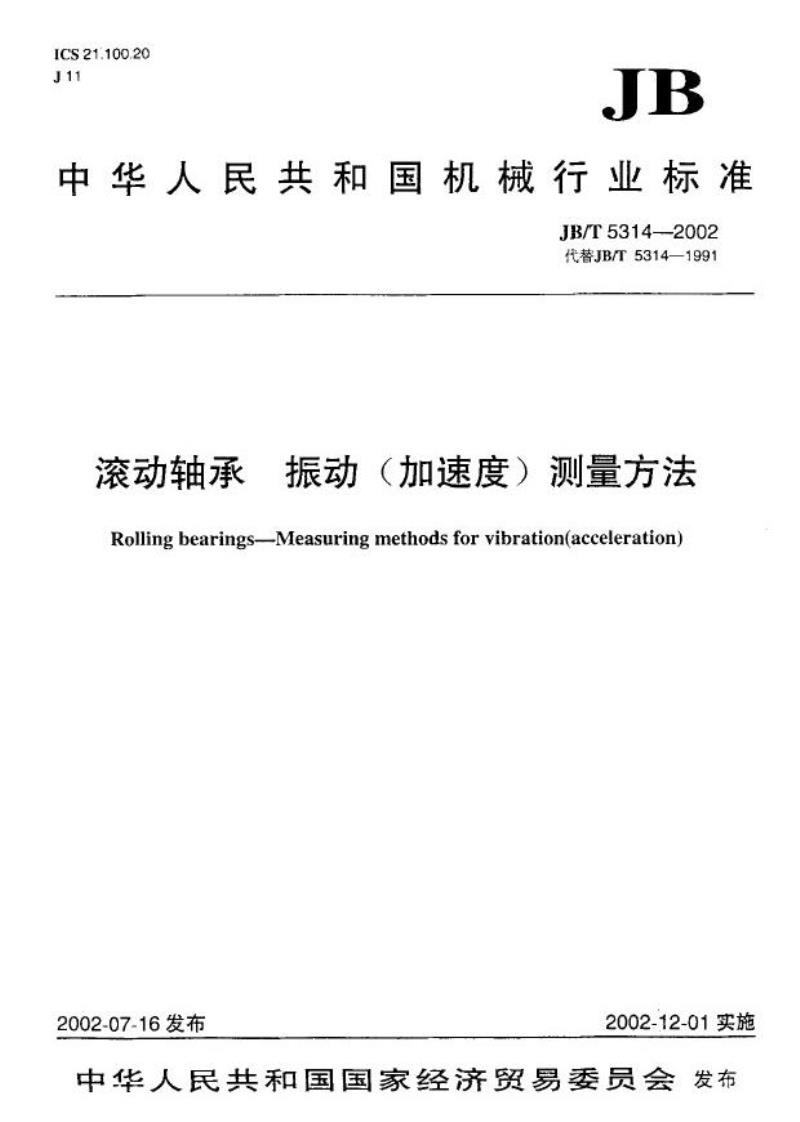

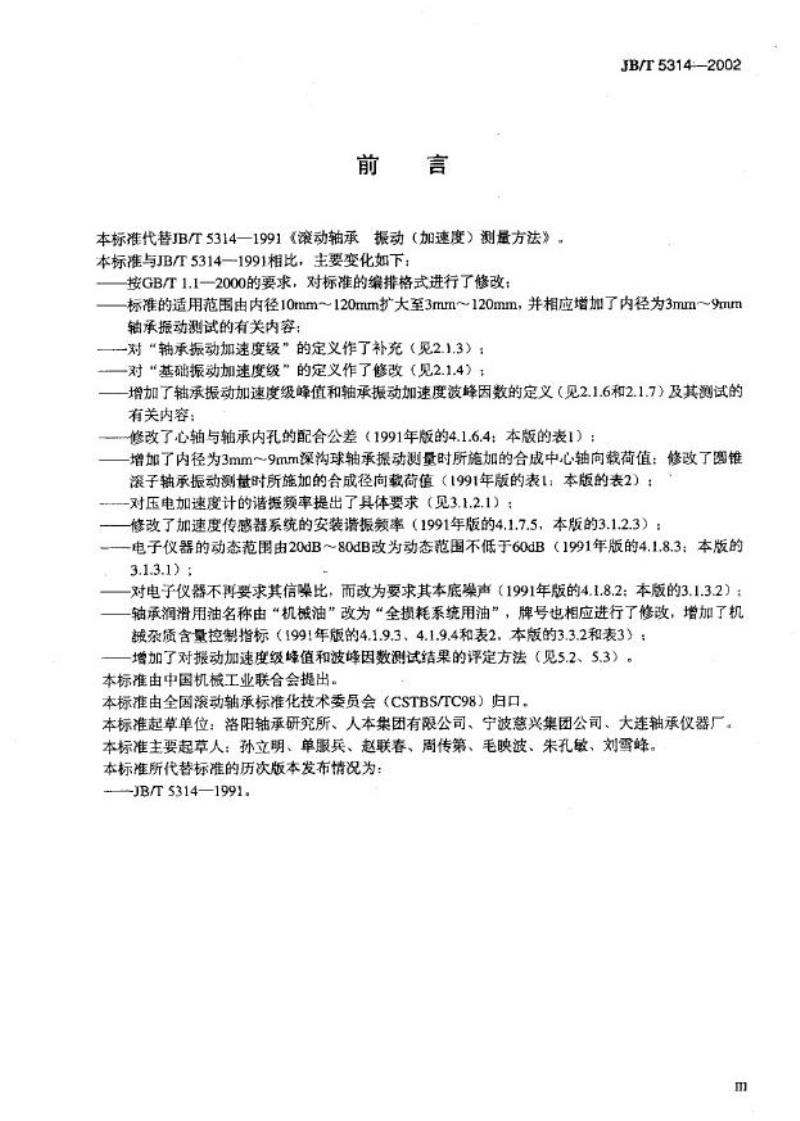

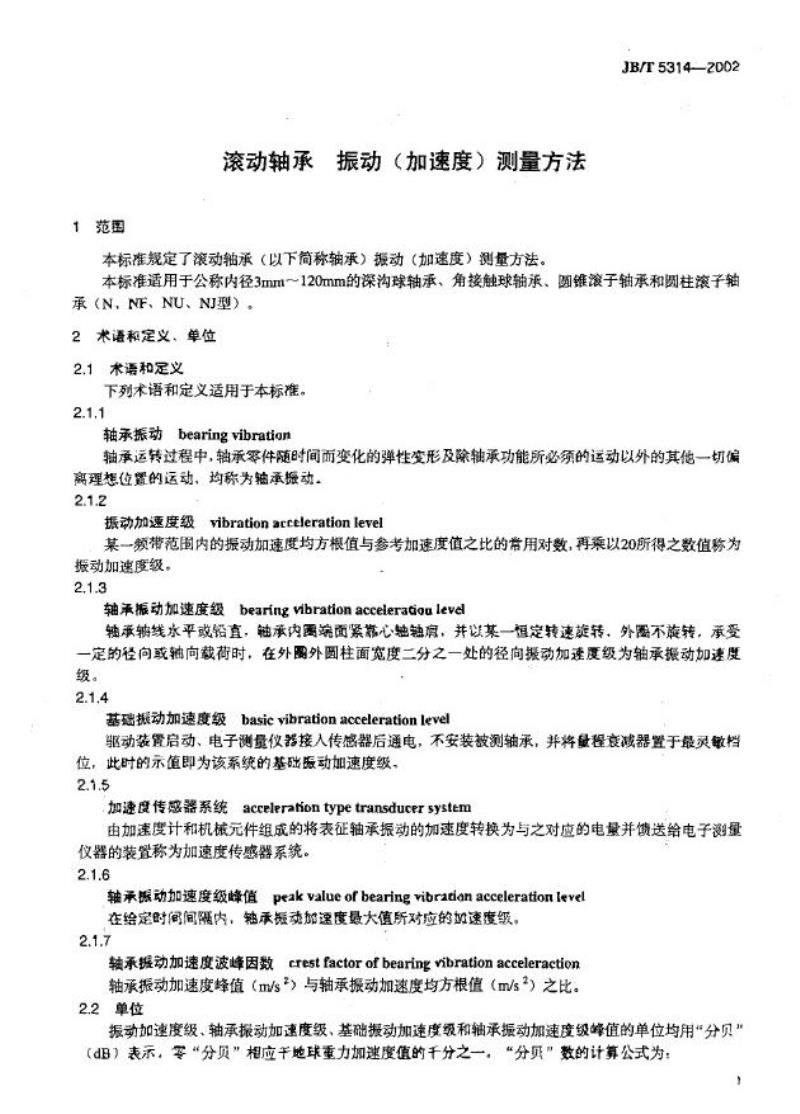

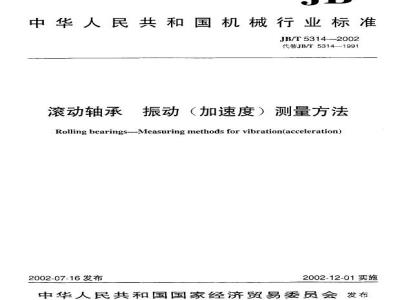

中华人民共和国机械行业标准 JB/T5314-2002 滚动轴承 振动（加速度）测量方法 Rolling bearings—Measuring methods for vibration (acceleration) 2002-07-16发布 2002-12-01实施 前言 本标准代替JB/T5314-1991《滚动轴承振动（加速度）测量方法》，并根据GB/T1.1-2000修改了标准的编排格式。标准适用范围由内径10mm~120mm扩大至3mm~120mm，增加了3~9mm轴承的振动测试内容。补充了“轴承振动加速度级”的定义，修改了基础振动加速度级定义，增加了振动加速度级峰值和波峰因数的定义及测试方法，修改了心轴与轴承内孔配合公差，增加了合成载荷的规定，提出了压电加速度计谐振频率要求，修订了加速度传感器安装和电子仪器动态范围要求，并明确润滑油和机械杂质控制指标。增加了振动加速度级峰值和波峰数测试结果的评定方法。本标准由中国机械工业联合会提出，全国滚动轴承标准化技术委员会归口，起草单位包括阳轴承研究所、人本集团有限公司、宁波慈兴集团公司和大连轴承仪器厂，主要起草人：孙立明、单服兵、赵联春、周传第、毛映波、朱孔敏、刘雪峰。 1 范围 本标准规定了滚动轴承振动（加速度）的测量方法，适用于公称内径3~120mm的深沟球轴承、角接触球轴承、锥滚子轴承和圆柱滚子轴承（N、NF、NU、NJ型）。 2 术语和定义、单位 2.1 术语和定义 2.1.1 轴承振动（bearing vibration）：轴承运转过程中，轴承零件随时间变化的弹性变形及除功能性运动以外的其他偏离理想位置的运动。 2.1.2 振动加速度级（vibration acceleration level）：某频带振动加速度均方根值与参考加速度值的比值，取对数并乘以20所得数值。 2.1.3 轴承振动加速度级（bearing vibration acceleration level）：轴承轴线水平或竖直，内端面紧靠心轴轴肩，以恒定转速旋转，外圈不转，承受径向或轴向载荷，在外圆柱面宽度二分之一处的径向振动加速度值。 2.1.4 基础振动加速度级（basic vibration acceleration level）：驱动装置启动、电子测量仪器接入传感器后通电，不安装被测轴承，量程衰减器置于最灵敏档位，此时示值即为系统基础振动加速度级。 2.1.5 加速度传感器系统（acceleration type transducer system）：由加速度计和机械元件组成，将轴承振动加速度转换为电量并馈送给电子测量仪器的装置。 2.1.6 轴承振动加速度峰值（peak value of bearing vibration acceleration level）：在给定时间内，轴承振动加速度最大值。 2.1.7 轴承振动加速度波峰因数（crest factor of bearing vibration acceleration level）：振动加速度峰值与均方根值的比值。 3 测试条件 3.1 仪器要求 3.2 测试环境 3.3 轴承基本状态 4 测试方法和程序 5 测试结果及评定方法
