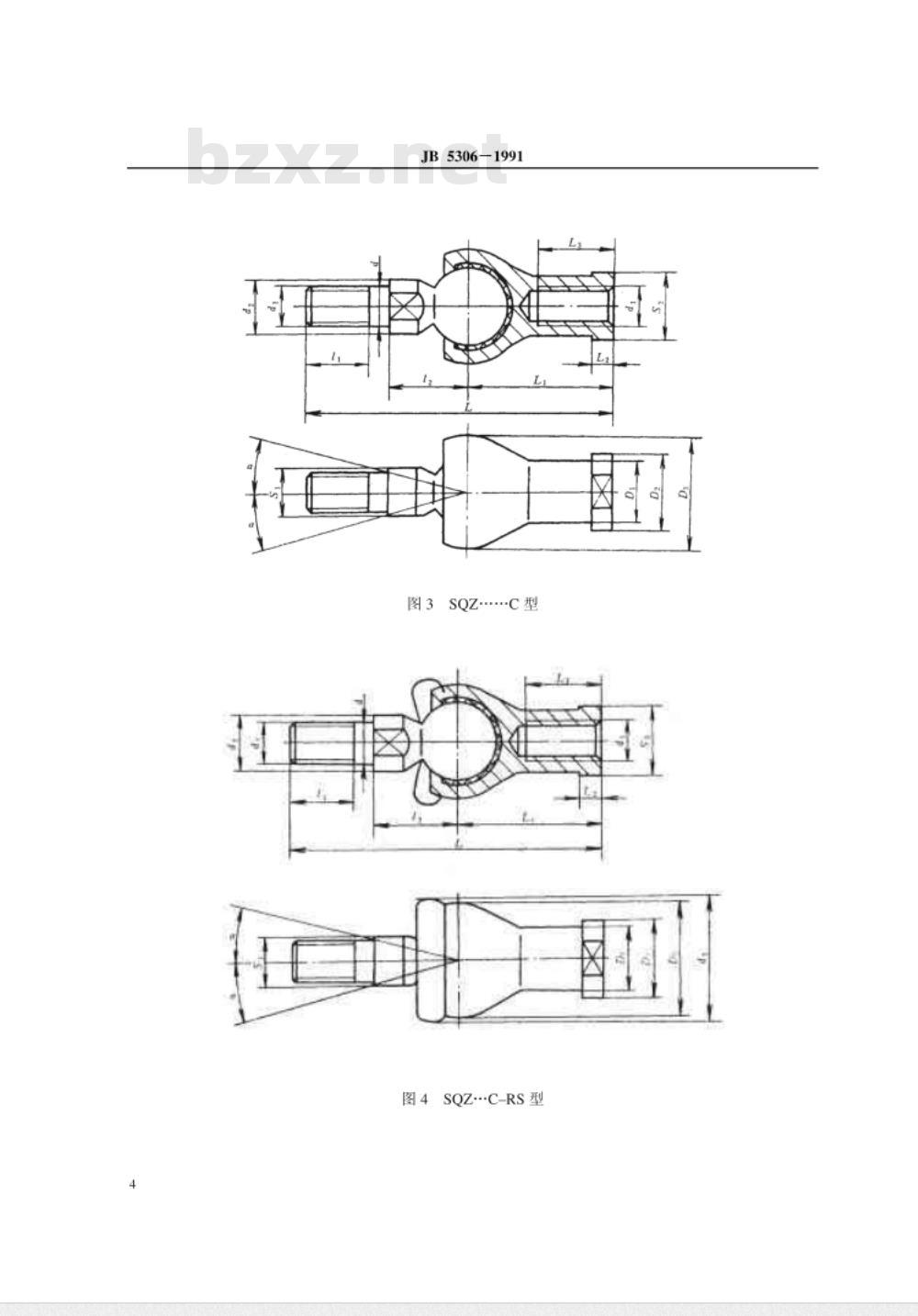

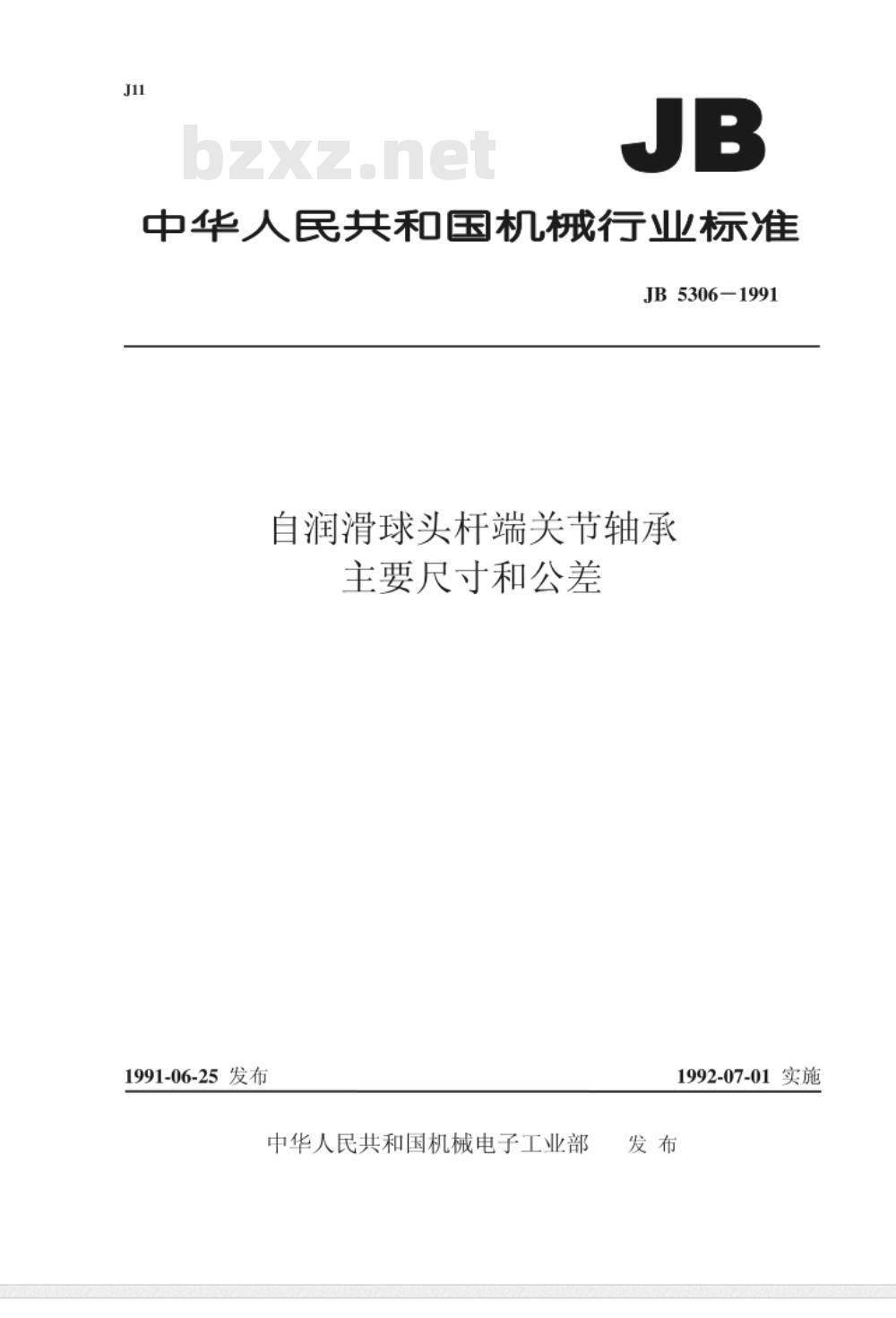

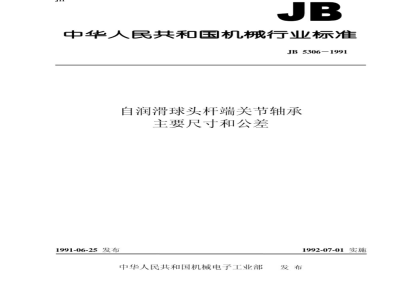

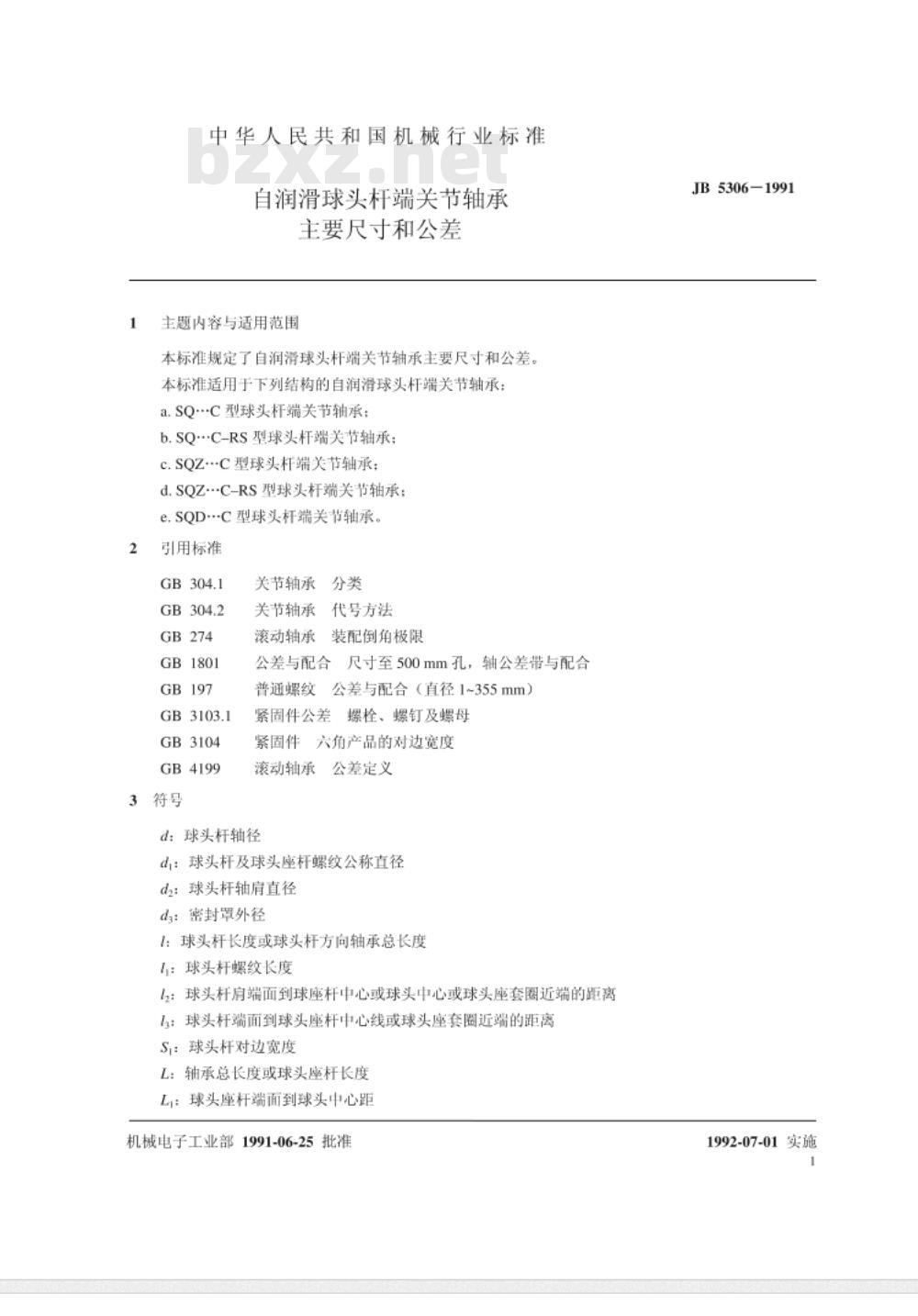

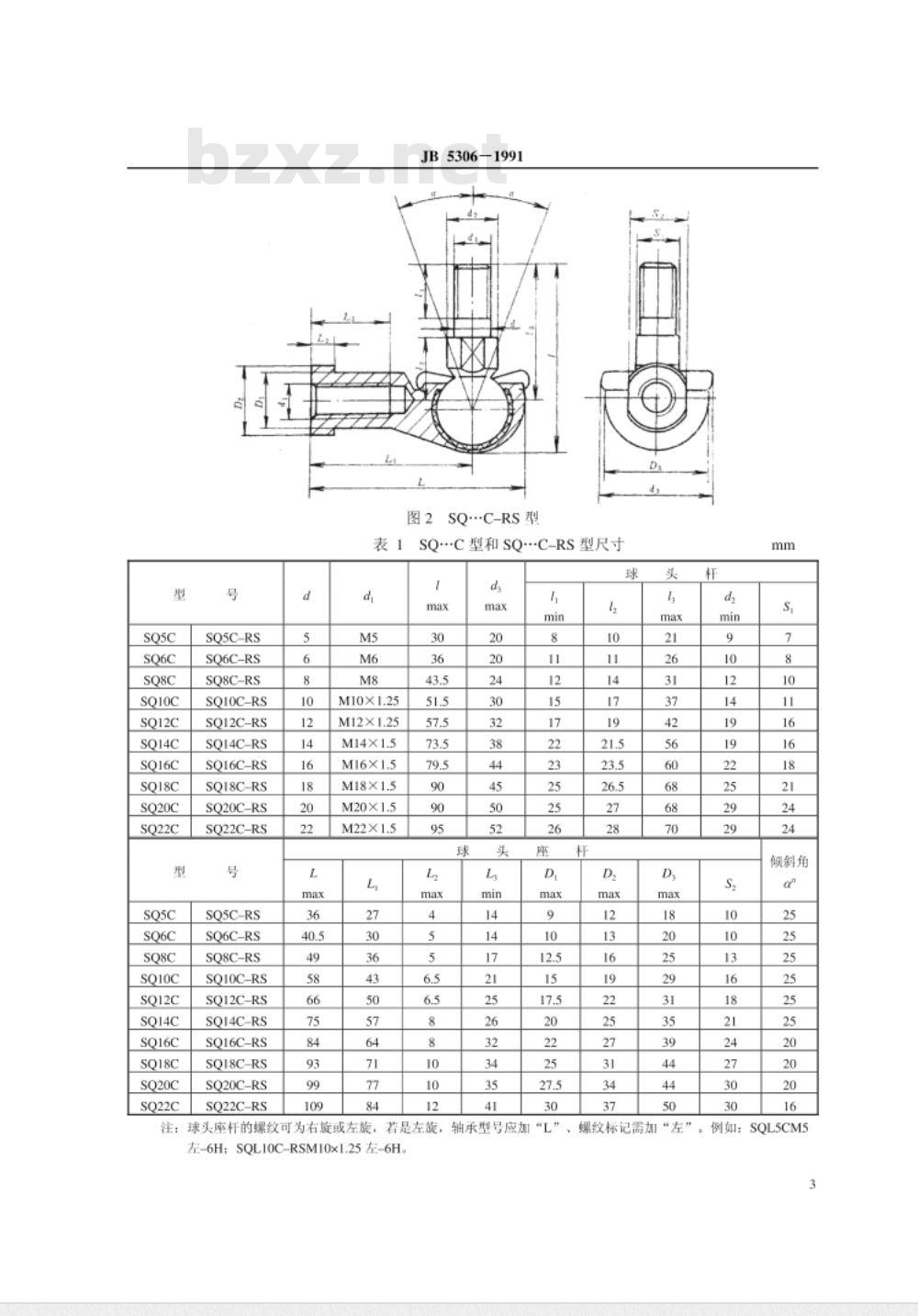

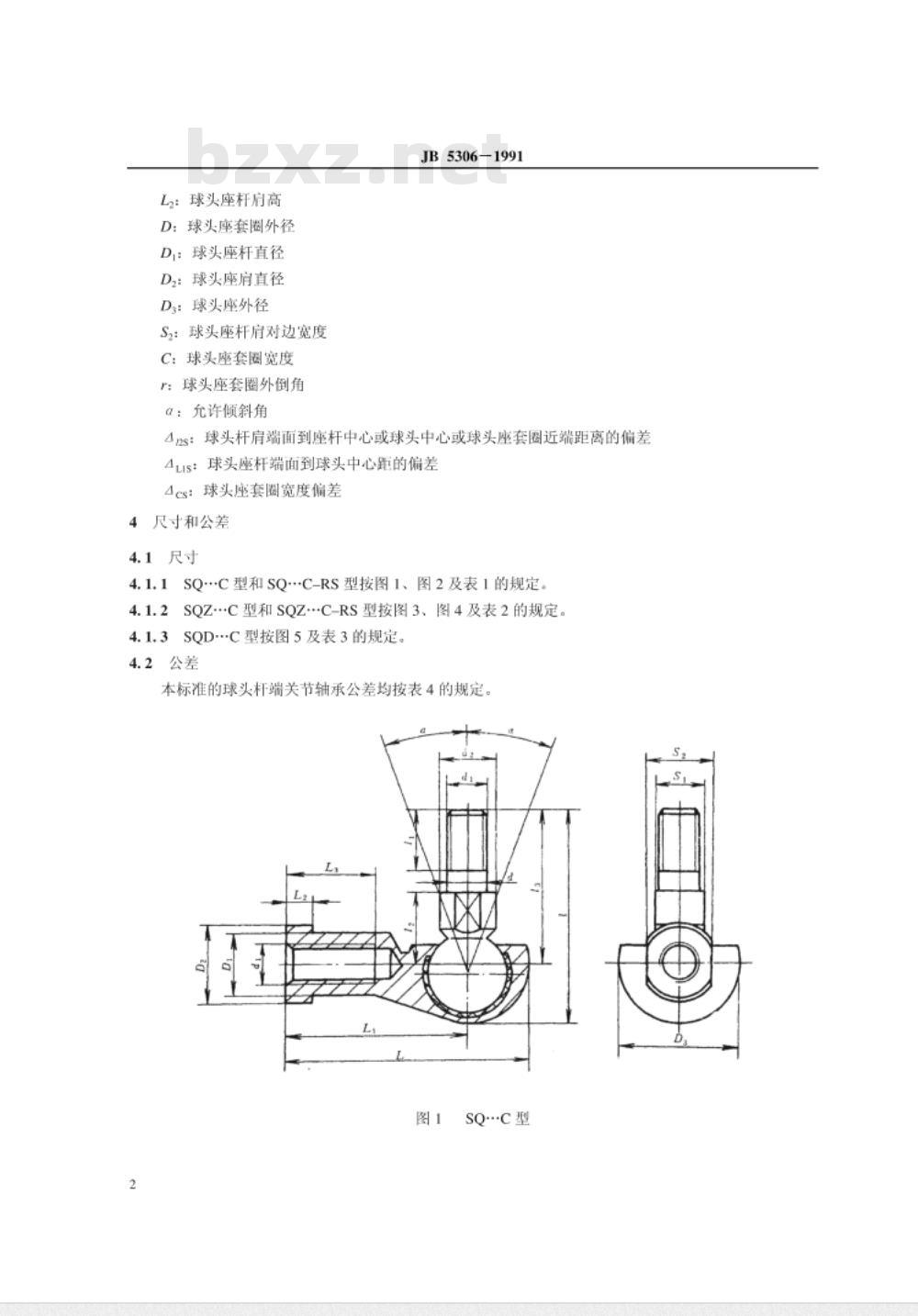

中华人民共和国机械行业标准 JB5306-1991 自润滑球头杆端关节轴承 主要尺寸和公差 1991-06-25发布 机械电子工业部1992-07-01实施 1 主题内容与适用范围 本标准规定了自润滑球头杆端关节轴承主要尺寸和公差。本标准适用于下列结构的自润滑球头杆端关节轴承： - SQC型球头杆端关节轴承 - SQC-RS型球头杆端关节轴承 - SQZC型球头杆端关节轴承 - SQZC-RS型球头杆端关节轴承 - SQDC型球头杆端关节轴承 2 引用标准 GB304.1、GB304.2、GB274、GB1801、GB197、GB3103.1、GB3104、GB4199 3 符号与定义 - d：球头杆轴径 - d1：球头杆及球头座杆螺纹公称直径 - d2：球头杆轴肩直径 - d3：密封罩外径 - l1：球头杆长度或球头杆方向轴承总长度 - l2：球头座杆肩高 - L：轴承总长度或球头座杆长度 - D：球头座套圈外径 - D2：球头座肩直径 - D3：球头座外径 - S：球头杆对边宽度或球头座杆肩对边宽度 - C：球头座套圈宽度 - a：允许倾斜角 - 4LIs：球头座杆端面到球头中心距的偏差 - 4cs：球头座套圈宽度偏差 4 尺寸和公差 4.1 尺寸 4.1.1 SQC型和SQC-RS型按图1、图2及表1规定 4.1.2 SQZC型和SQZC-RS型按图3、图4及表2规定 4.1.3 SQDC型按图5及表3规定 4.2 公差 本标准的球头杆端关节轴承公差均按表4规定。 表1 SQC型和SQC-RS型主要尺寸 | 型号 | d (mm) | Lmax (mm) | 螺纹 | l (mm) | |------|--------|-----------|------|--------| | SQ5C | 5 | 36 | M5 | 27 | | SQ6C | 6 | 40.5 | M6 | 30 | | SQ8C | 8 | 49 | M8 | 36 | | SQ10C| 10 | 58 | M10×1.25 | 43 | | SQ12C| 12 | 66 | M12×1.25 | 50 | | SQ14C| 14 | 75 | M14×1.5 | 57 | | SQ16C| 16 | 84 | M16×1.5 | 64 | | SQ18C| 18 | 93 | M18×1.5 | 71 | | SQ20C| 20 | 99 | M20×1.5 | 77 | | SQ22C| 22 | 109 | M22×1.5 | 84 | 注：球头座杆的螺纹可为右旋或左旋，左旋轴承型号应加“L”，如 SQL10C-RS M10x1.25 左6H。
