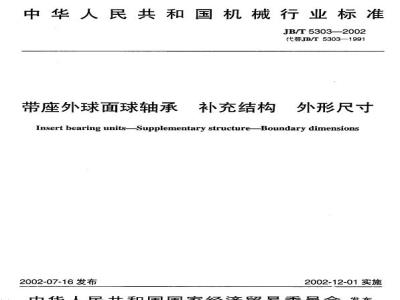

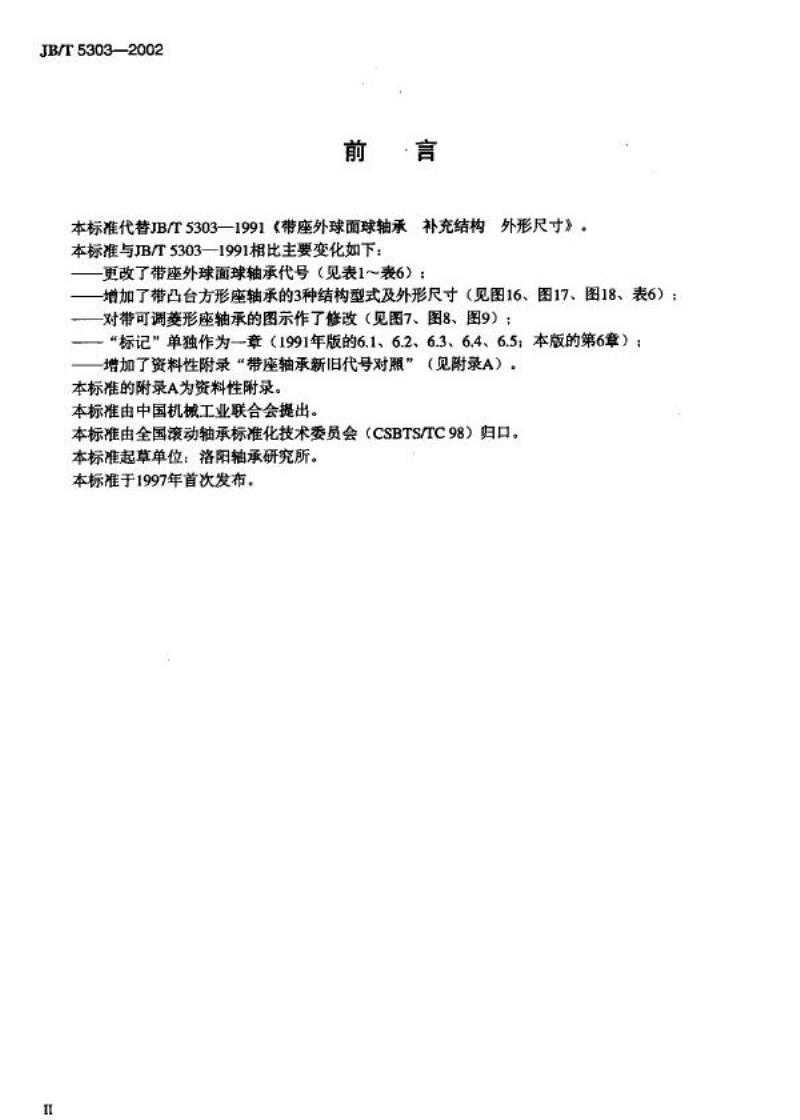

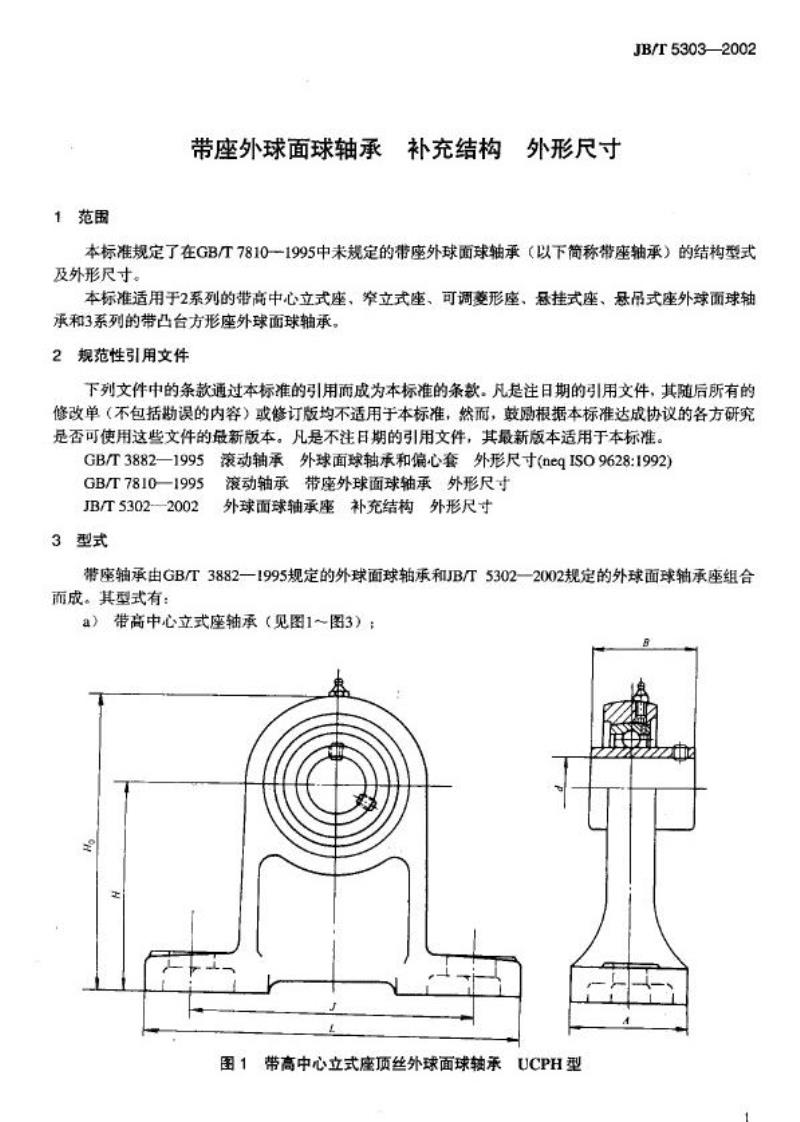

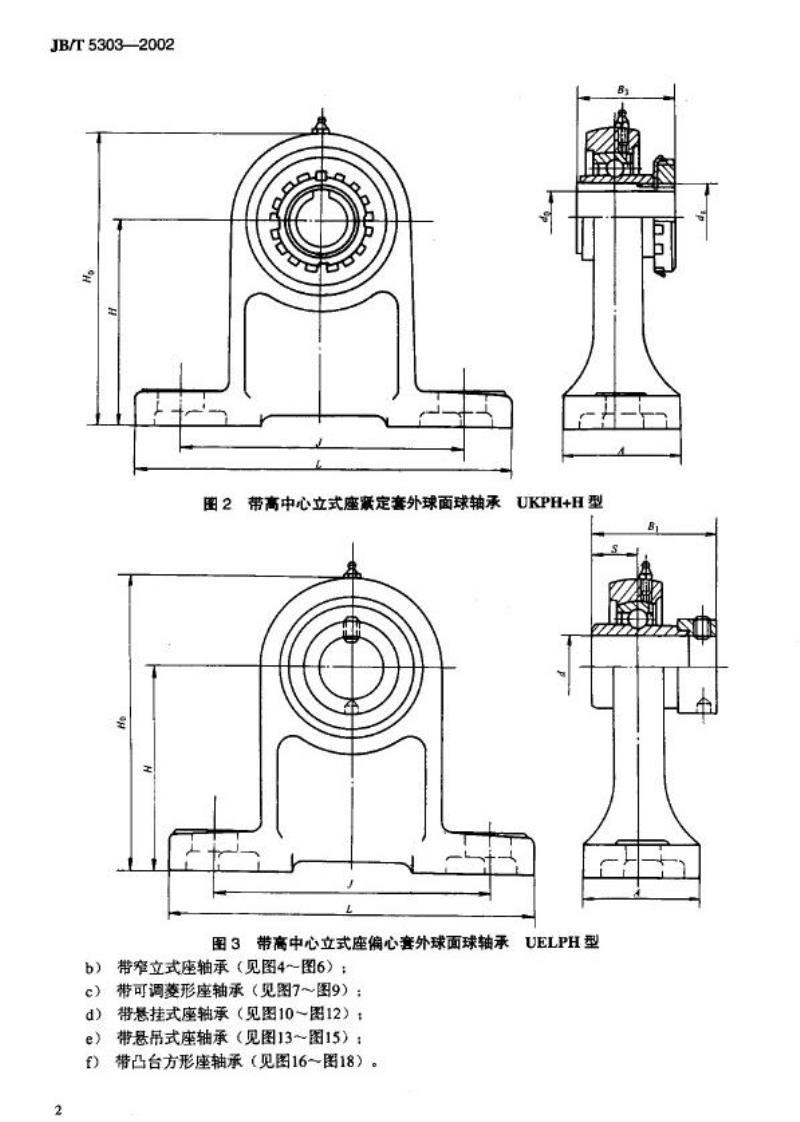

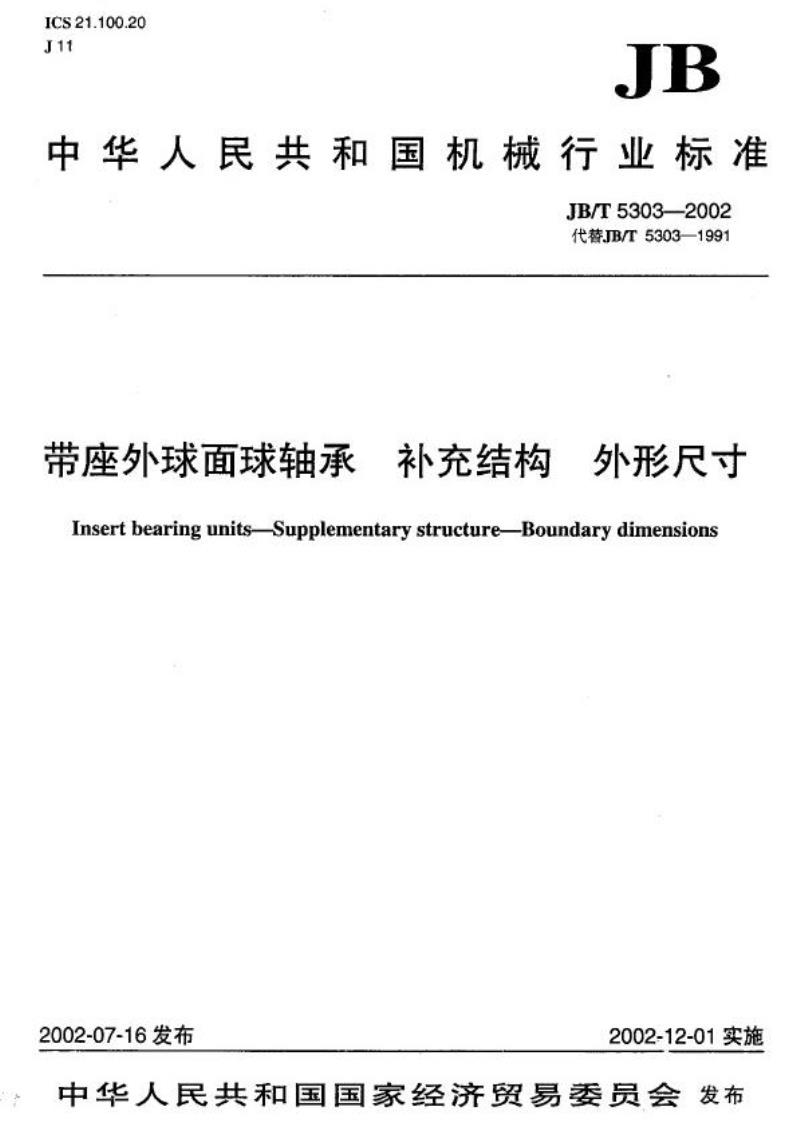

中华人民共和国机械行业标准 JB/T5303—2002 代替 JB/T5303—1991《带座外球面球轴承补充结构外形尺寸》 发布：2002-07-16 实施：2002-12-01 前言 本标准代替 JB/T5303—1991，与原标准相比主要变化如下：更改了带座外球面球轴承代号（见表1～表6）；增加了带凸台方形座轴承的3种结构型式及外形尺寸（见图16、图17、图18、表6）；部分带可调菱形座轴承的图示作了修改（见图7、图8、图9）；“标记”单独作为一章（1991年版的6.1～6.5为本版第6章）；增加了资料性附录“带座轴承新旧代号对照”（见附录A）。 本标准由中国机械工业联合会提出，由全国滚动轴承标准化技术委员会（CSBTS/TC98）归口，起章单位为洛阳轴承研究所。本标准于1997年首次发布。 1 范围 本标准规定了在 GB/T7810-1995 中未规定的带座外球面球轴承（以下简称带座轴承）的结构型式及外形尺寸，适用于2系列的带高中心立式座、窄立式座、可调菱形座、悬挂式座、总吊式座外球面球轴承，以及3系列的带凸台方形座外球面球轴承。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准条款。注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版不适用于本标准，但鼓励研究是否可使用最新版本。未注日期的引用文件，其最新版本适用于本标准。 - GB/T3882—1995 滚动轴承外球面球轴承和偏心套外形尺寸(neg ISO9628:1992) - GB/T7810—1995 3 型式 带座轴承由 GB/T3882—1995 规定的外球面球轴承和 JB/T5302—2002 规定的外球面球轴承座组合而成。其型式包括： 3.1 带高中心立式座轴承（见图1～图3） - 图1 带高中心立式座顶丝外球面球轴承 UCPH 型 - 图2 带高中心立式座紧定套外球面球轴承 UKPH+H 型 - 图3 带高中心立式座偏心套外球面球轴承 UELPH 型 3.2 带窄立式座轴承（见图4～图6） - 图4 带窄立式座顶丝外球面球轴承 UCPA 型 - 图5 带窄立式座紧定套外球面球轴承 UKPA+H 型 - 图6 带窄立式座偏心套外球面球轴承 UELPA 型 3.3 带可调菱形座轴承（见图7～图9） - UCFA 型顶丝外球面球轴承 - UKFA+H 型紧定套外球面球轴承 - LUELFA 型心套外球面球轴承 3.4 带悬挂式座轴承（见图10～图12） - UELFB 型偏心套外球面球轴承 - UCHA 型顶丝外球面球轴承 3.5 带总吊式座轴承（见图13～图15） - UKHA+H 型紧定套外球面球轴承 - UELHA 型偏心套外球面球轴承 3.6 带凸台方形座轴承（见图16～图18） - UCFS 型顶丝外球面球轴承 - UKFS+H 型紧定套外球面球轴承 - UELFS 型偏心套外球面球轴承 5 外形尺寸 本标准对各型式带座轴承的外形尺寸均按图示和表格规定。 6 标记 标记单独作为一章，规定轴承型号、代号及标记方式。 附录 A（资料性附录） 带座轴承新旧代号对照表，列出了 JB/T5303—1991 与本标准 JB/T5303—2002 的对应关系。
