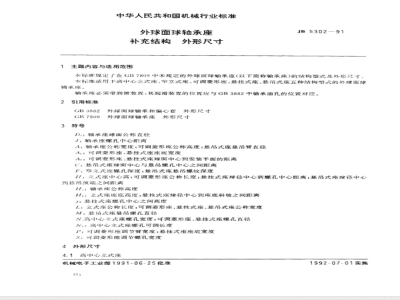

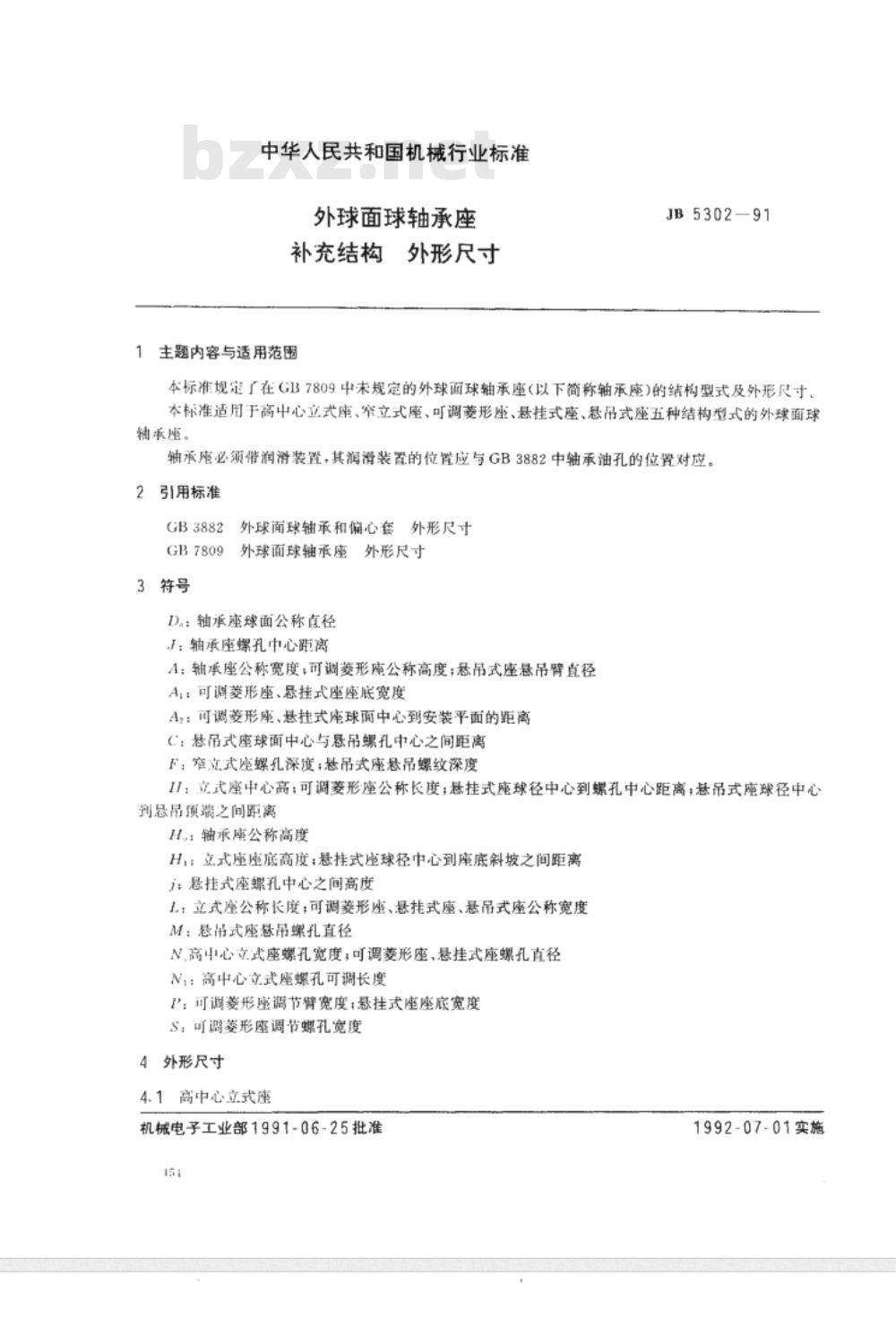

中华人民共和国机械行业标准
外球面球轴承座补充结构外形尺寸下载标准就来标准下载网
JB5302-91

1 主题内容与适用范围
本标准规定了在 GB7809 中未规定的外球面球轴承座（以下简称轴承座）的结构型式及外形尺寸，适用于高中心立式座、窄立式座、可调菱形座、悬挂式座、悬吊式座五种结构型式。轴承座必须带润滑装置，其位置应与 GB3882 中轴承油孔的位置对应。

2 引用标准
GB3882 外球面球轴承和偏心套外形尺寸
GB7809 滚动轴承外球面球轴承座外形尺寸

3 符号
D：轴承座球面公称直径
J：轴承座螺孔中心距离
A：轴承座公称宽度，可调菱形座公称高度；悬吊式座悬吊臂直径
C：悬吊式座球面中心到悬吊螺孔中心的距离
F：窄立式座螺孔深度；悬吊式座螺纹深度
H：轴承座公称高度
Ho：立式座底座高度；悬挂式座球径中心到座底斜坡距离
j：悬挂式座螺孔中心之间高度
L：立式座公称长度；可调菱形座、悬挂式座、悬吊式座公称长度
M：悬吊式座螺孔直径
N：高中心立式座螺孔宽度；可调菱形座、悬挂式座螺孔直径
P：可调菱形座调节臂宽度；悬挂式座底座宽度
S：可调菱形座调节螺孔宽度

4 外形尺寸

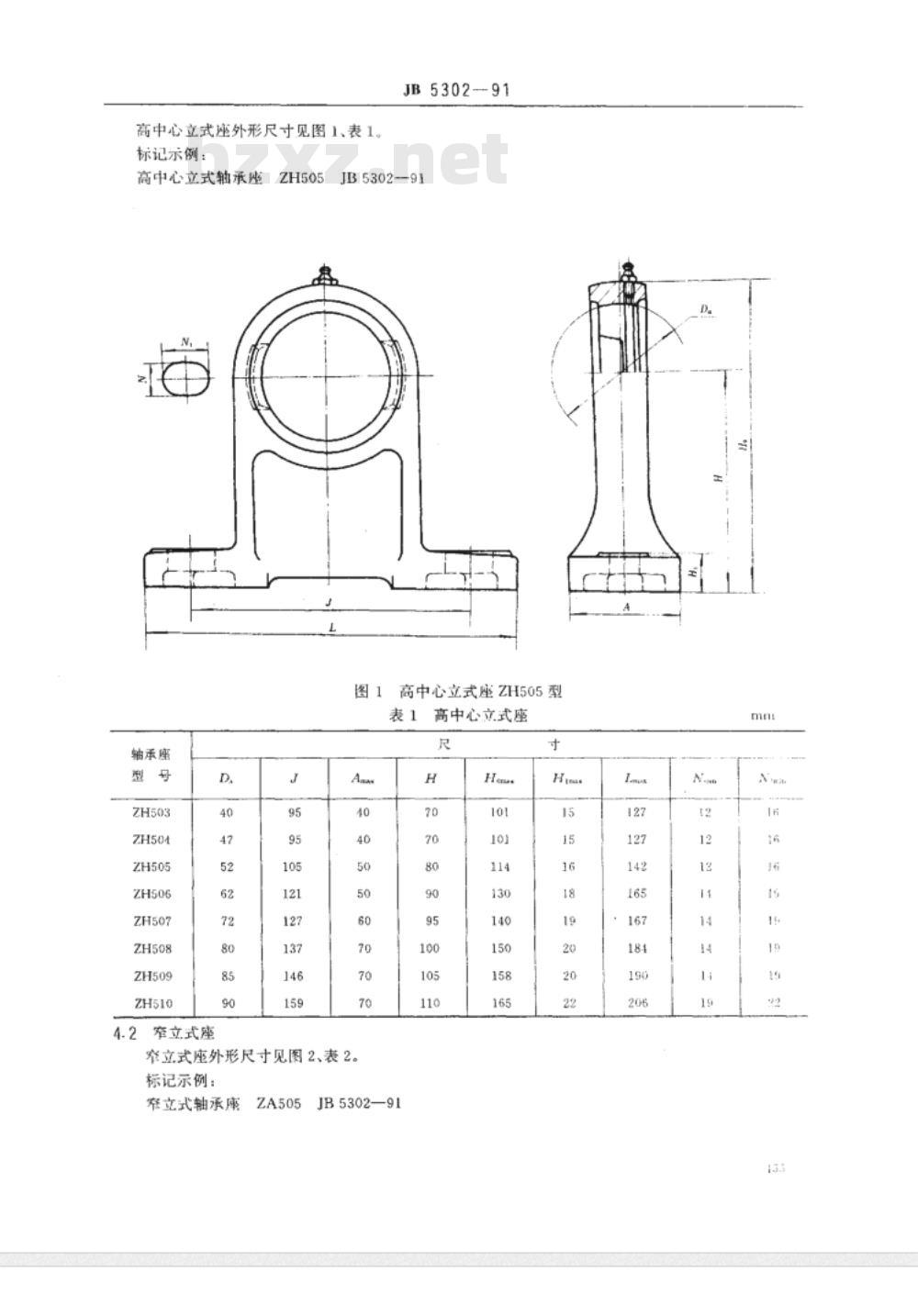

4.1 高中心立式座
高中心立式座外形尺寸见图1、表1，标记示例：JB5302-91 ZH505 型。
表1 高中心立式座型号：ZH503、ZH504、ZH505、ZH506、ZH507、ZH508、ZH509、ZH510。

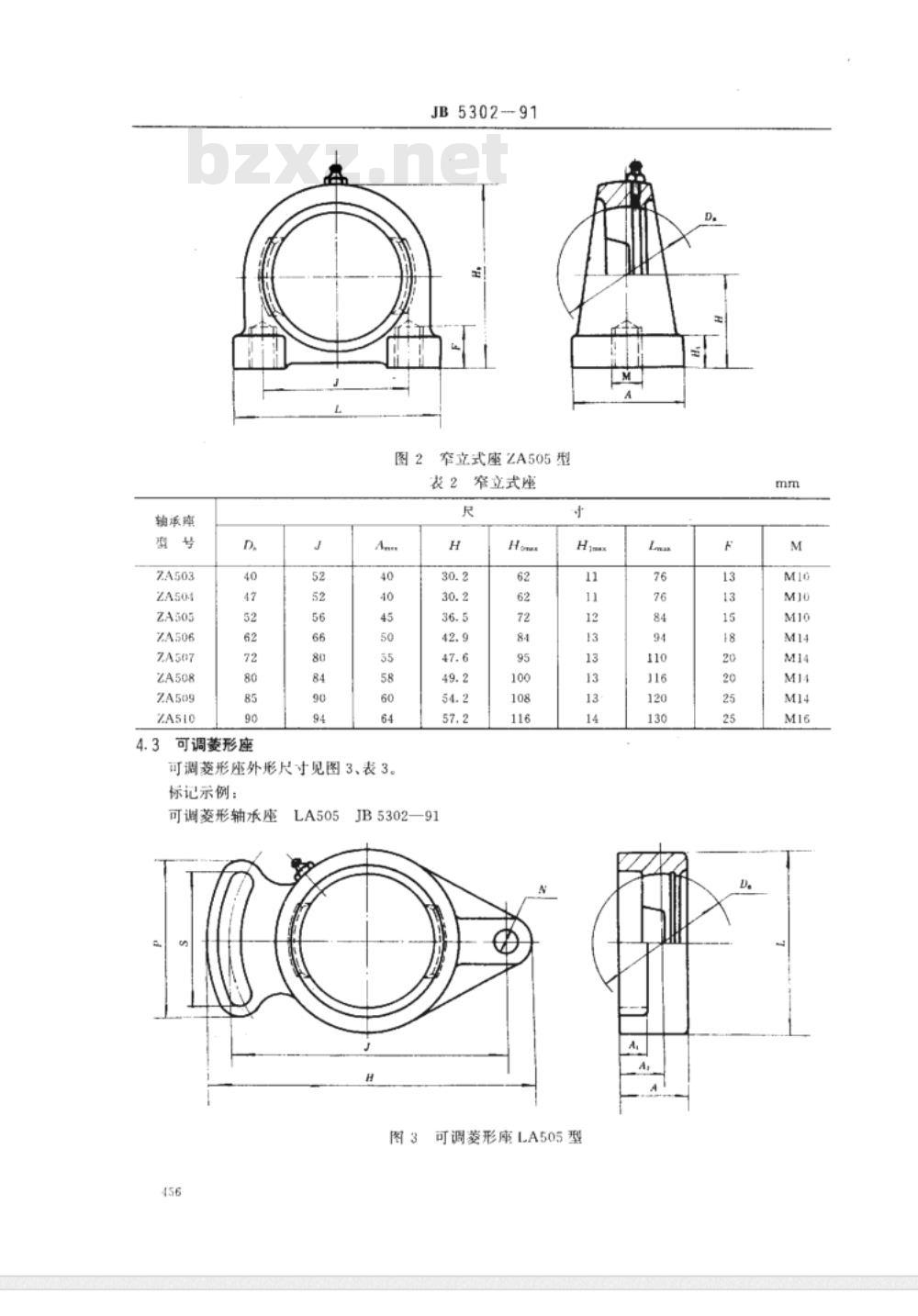

4.2 窄立式座
窄立式座外形尺寸见图2、表2，标记示例：ZA505 型。
表2 窄立式座型号及尺寸示例：D40、47、52、62、72、80、85、90，H70、70、80、90、95、100、105、110。

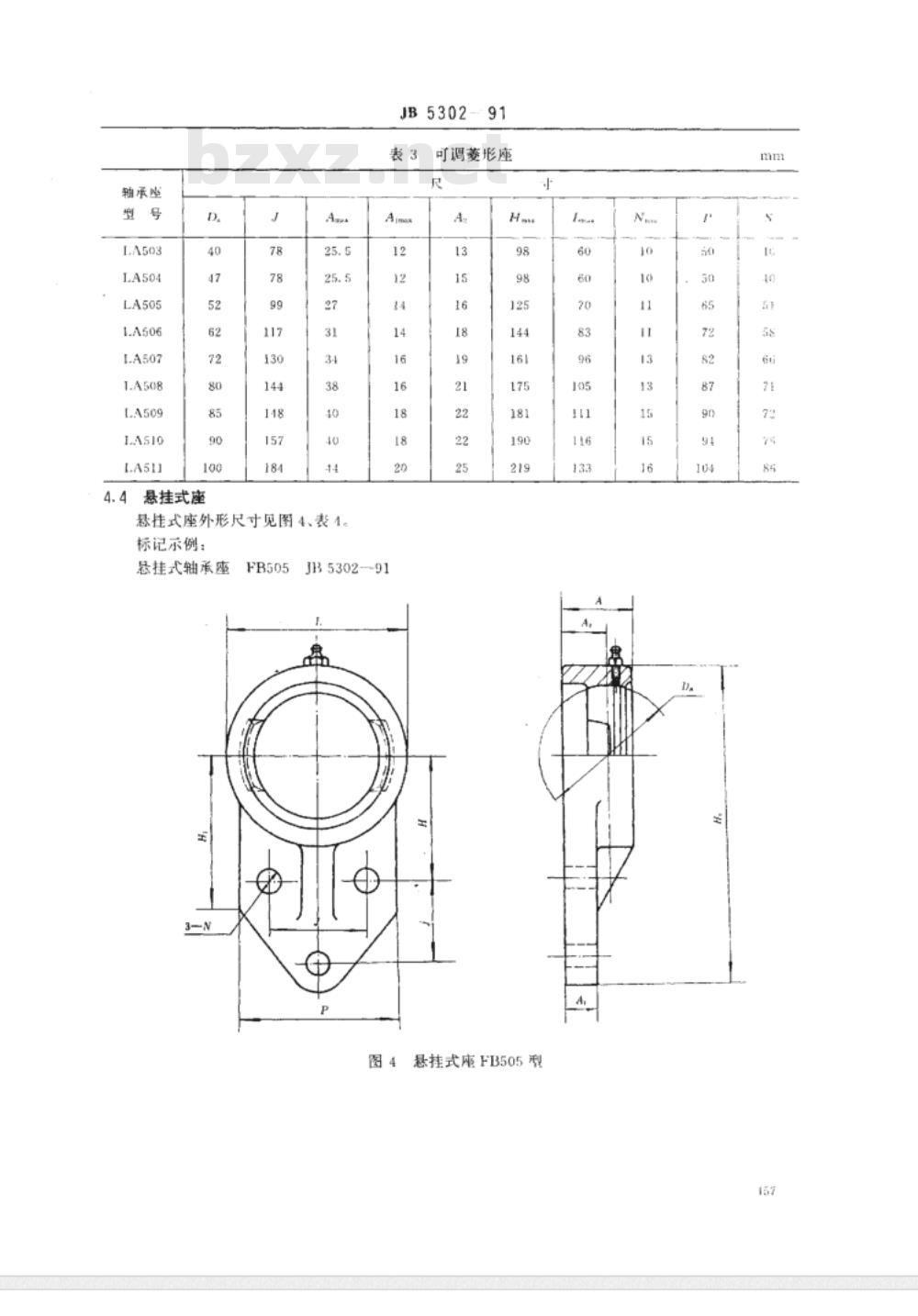

4.3 可调菱形座
可调菱形座外形尺寸见图3、表3，标记示例：LA505 型。
表3 可调菱形座型号及尺寸示例：LA503、LA504、LA505、LA506、LA507、LA508、LA509、LA510、LA511，D40、47、52、62、72、80、85、90、100。螺孔 M16、M10、M14 等。

4.4 悬挂式座

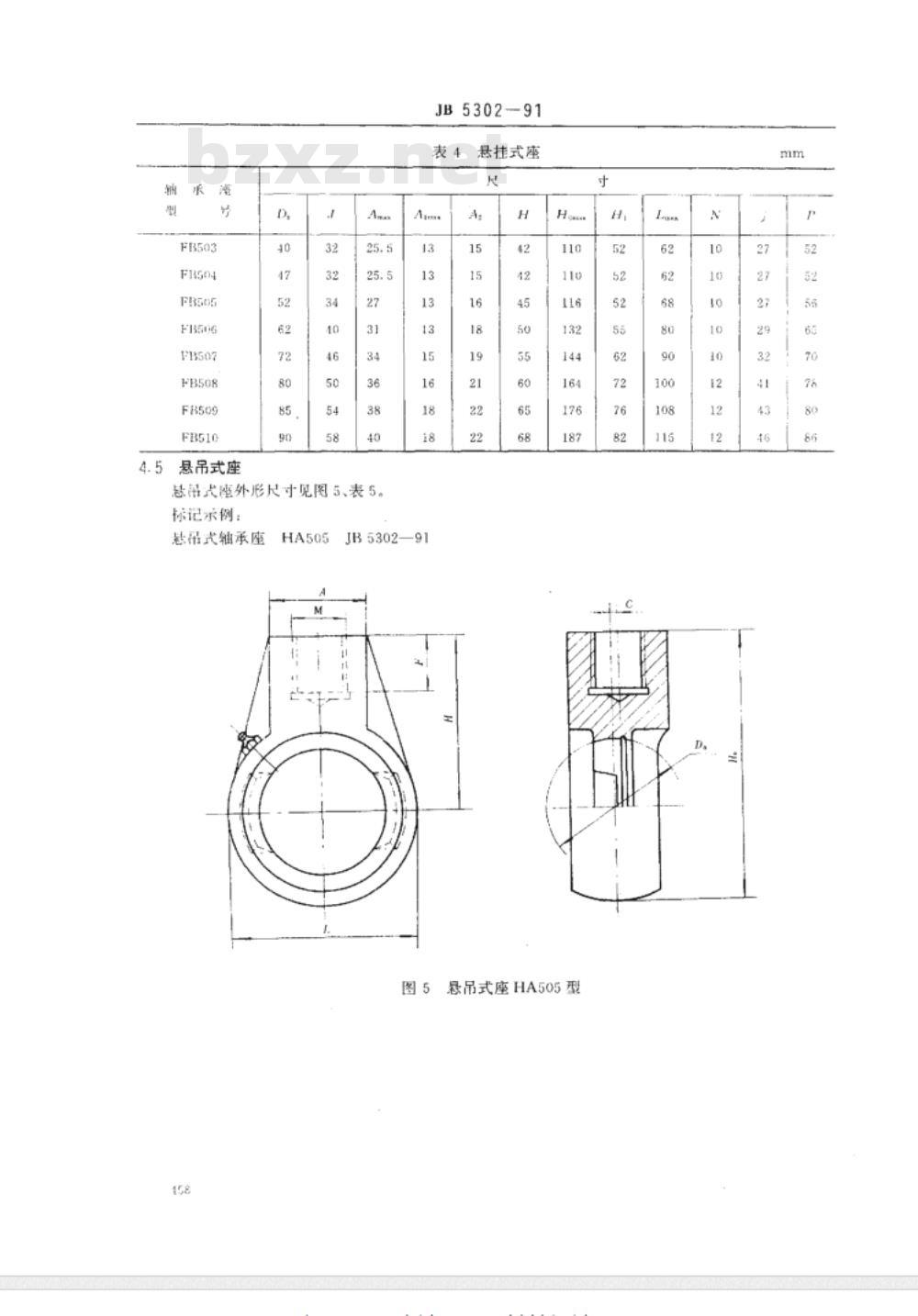

悬挂式座外形尺寸见图4、表4，标记示例：FB5 型。
表4 悬挂式座尺寸示例：As 25.5、27、31、34、38、40、44，L 78、78、99、117、130、144、157、184。
