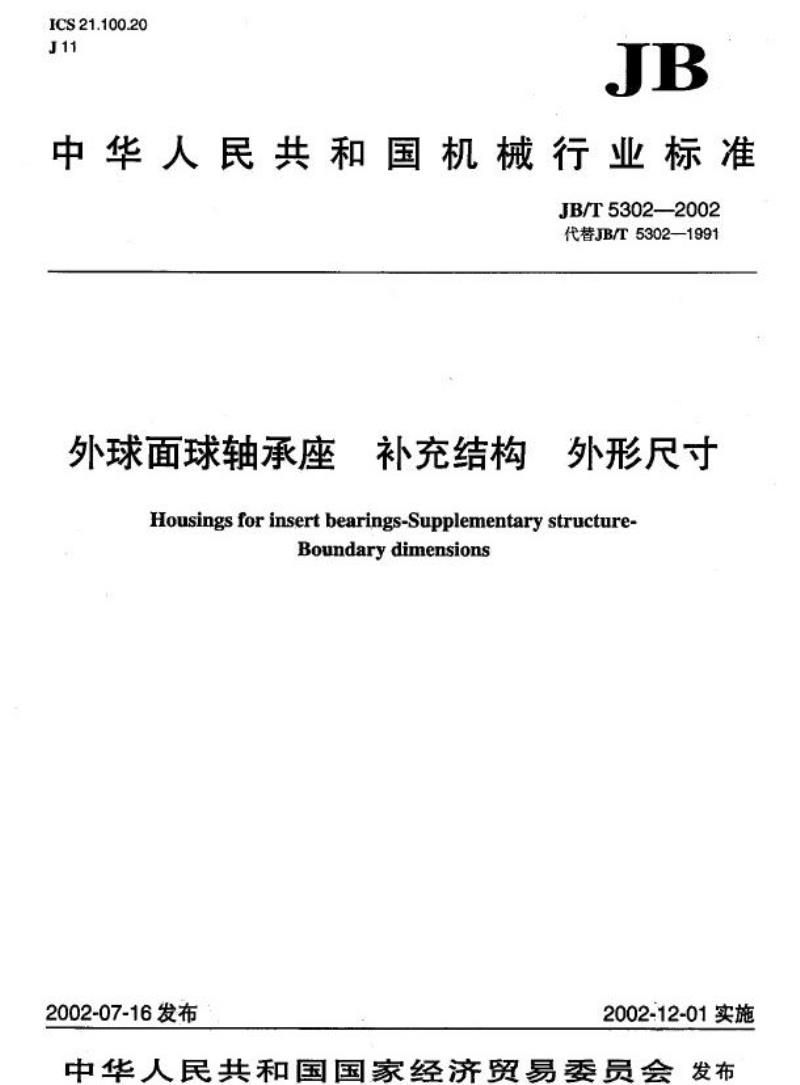

中华人民共和国机械行业标准
JB/T5302-2002
代替 JB/T5302-1991
外球面球轴承座补充结构外形尺寸
2002-07-16 发布，2002-12-01 实施

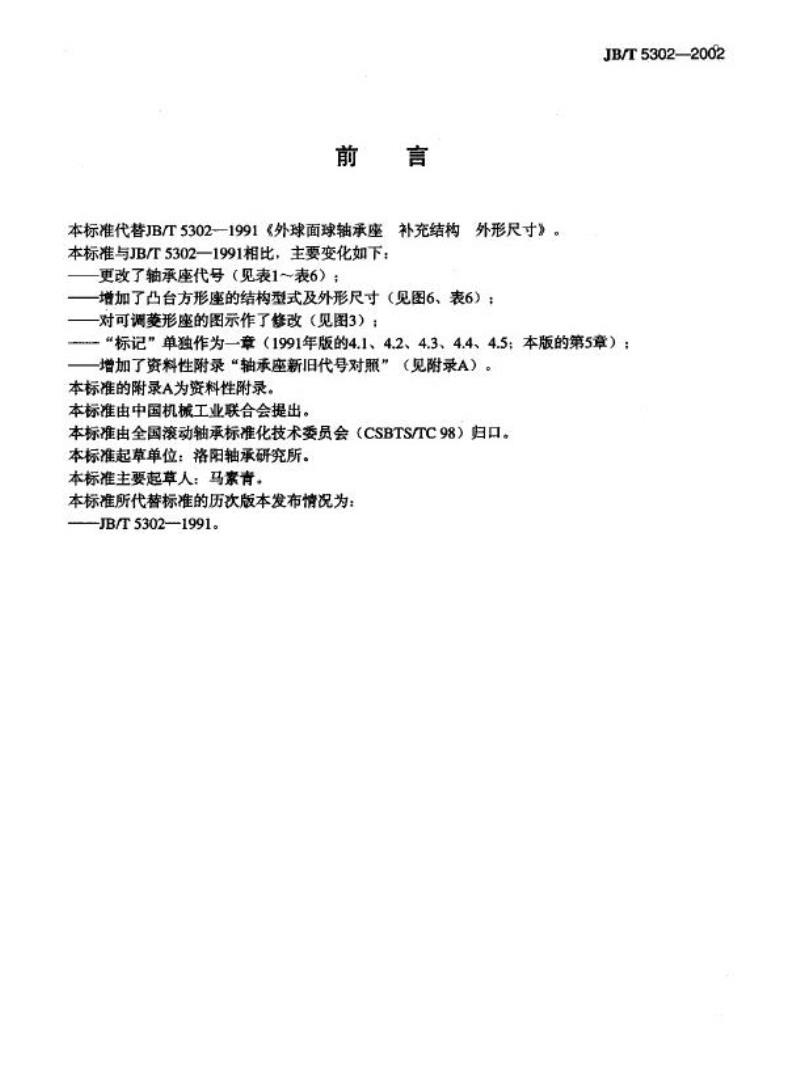

前言
本标准代替 JB/T5302-1991《外球面球轴承座补充结构外形尺寸》。与 1991 版相比，主要变化包括：更改轴承座代号（见表1～表6）、增加凸台方形座结构型式及尺寸（见图6、表6）、修改可调菱形座图示（见图3）、单独设立“标记”章节（第5章）、增加资料性附录“轴承座新旧代号对照”（附录A）。
本标准由中国机械工业联合会提出，全国滚动轴承标准化技术委员会（CSBTS/TC98）归口，起草单位为洛阳轴承研究所，主要起草人：马素青。

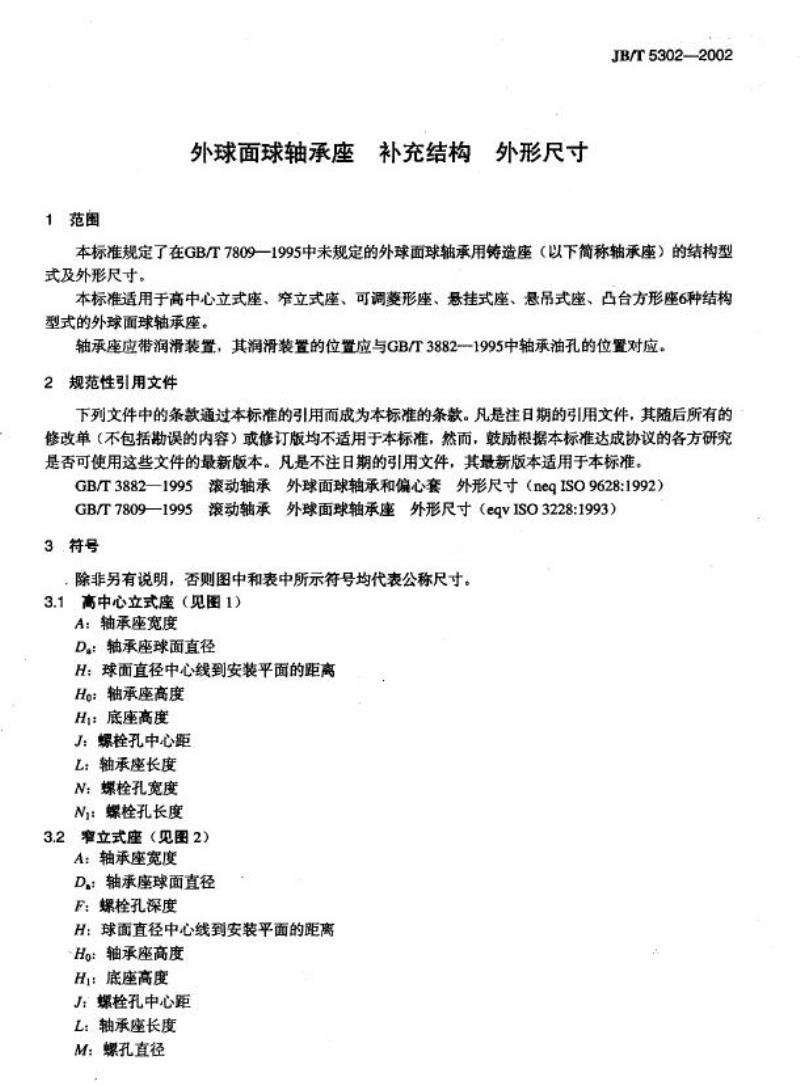

1 范围
本标准规定了在 GB/T7809-1995 中未规定的外球面球轴承用铸造座的结构型式及外形尺寸，适用于高中心立式座、窄立式座、可调菱形座、悬挂式座、悬吊式座、凸台方形座六种结构型式的外球面球轴承座。轴承座应带润滑装置，其位置应与 GB/T3882-1995 中轴承油孔的位置对应。

2 规范性引用文件
GB/T3882-1995 滚动轴承外球面球轴承和偏心套外形尺寸（等同 ISO 9628:1992）
GB/T7809-1995 滚动轴承外球面球轴承座外形尺寸（等同 ISO 3228:1993）
注：带日期的引用文件，其后修改单或修订版不适用，但鼓励研究其最新版本；不带日期的引用文件，其最新版本适用。

3 符号
除非另有说明，图中和表中符号均代表公称尺寸。

3.1 高中心立式座（见图1）
A：轴承座宽度
D：轴承座球面直径
H：球面直径中心线到安装平面距离
Ho：轴承座高度
Hi：底座高度
J：螺栓孔中心距
L：轴承座长度
N：螺栓孔宽度
Nj：螺栓孔长度

3.2 窄立式座（见图2）
A：轴承座宽度
D：轴承座球面直径
F：螺栓孔深度
H：球面直径中心线到安装平面距离
Ho：轴承座高度
Hi：底座高度
J：螺栓孔中心距
L：轴承座长度
M：螺孔直径

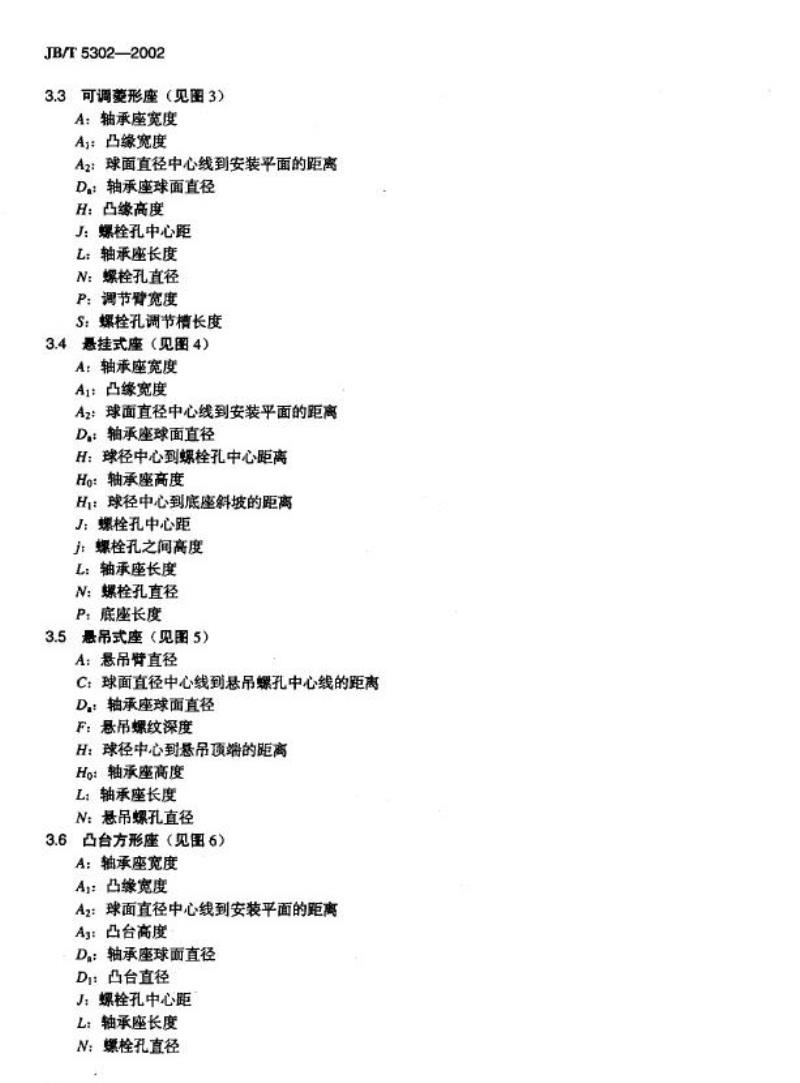

3.3 可调菱形座（见图3）
A：轴承座宽度
A1：凸缘宽度
A2：球面直径中心线到安装平面距离
D：轴承座球面直径
H：凸缘高度
J：螺栓孔中心距
L：轴承座长度
N：螺栓孔直径
P：调节臂宽度
S：螺栓孔调节槽长度

3.4 悬挂式座（见图4）
A：轴承座宽度
A1：凸缘宽度
A2：球面直径中心线到安装平面距离
D：轴承座球面直径
H：球径中心到螺栓孔中心距离
Ho：轴承座高度
J：螺栓孔中心距
L：轴承座长度
N：螺栓孔直径
P：底座长度

3.5 悬吊式座（见图5）
A：悬吊臂直径
C：球面直径中心线到悬吊螺孔中心线距离
D：轴承座球面直径下载标准就来标准下载网
F：悬吊螺纹深度
H：球径中心到悬吊端的距离
Ho：轴承座高度
L：轴承座长度
N：悬吊螺孔直径

3.6 凸台方形座（见图6）
A：轴承座宽度
A1：凸缘宽度
A2：球面直径中心线到安装平面距离
D：轴承座球面直径
H：凸缘高度
J：螺栓孔中心距
L：轴承座长度
N：螺栓孔直径
