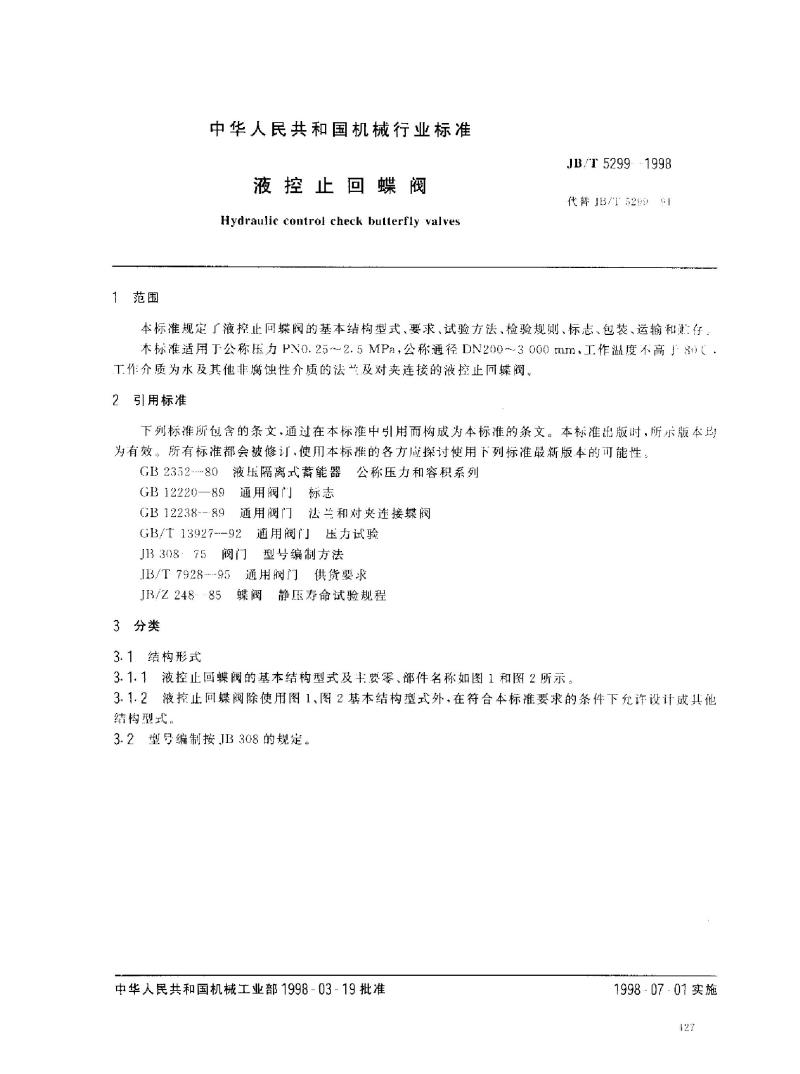

中华人民共和国机械行业标准
液控止回蝶阀
JB/T 5299-1998

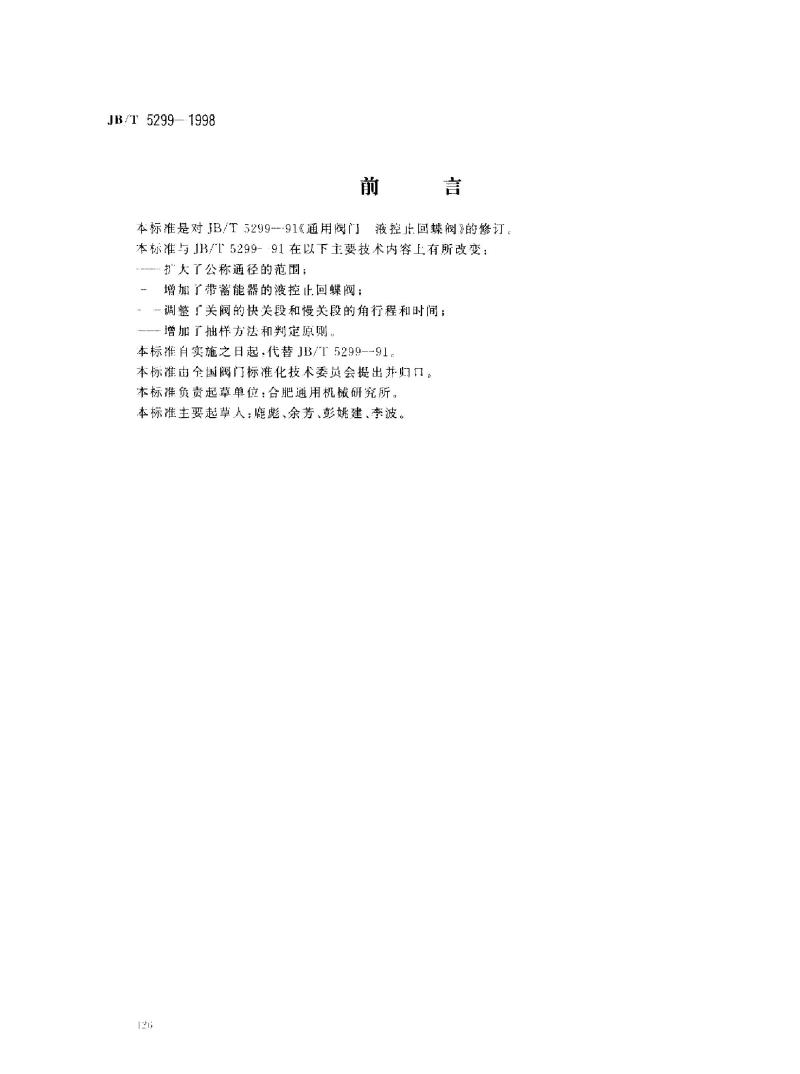

前言
本标准是对 JB/T 5299-91《通用阀门液控止回蝶阀》的修订，主要技术内容变化包括：扩大了公称通径范围，增加了带蓄能器的液控止回蝶阀，调整了关阀快关段和慢关段的角行程和时间，并增加了取样方法和判定原则。本标准自实施之日起代替 JB/T 5299-91。本标准由全国阀门标准化技术委员会提出，起草单位为合肥通用机械研究所，主要起草人：鹿彪、余芳、彭姚建、李波。

1 范围
本标准规定液控止回蝶阀的基本结构型式、要求、试验方法、检验规则、标志、包装、运输和存储。本标准适用于公称压力 PN 0.25~2.5 MPa、公称通径 DN 200~3000 mm、工作温度不高于 80℃ 的法兰及对夹连接液控止回蝶阀，介质为水及其他非腐蚀性介质。

2 引用标准
GB2352.80 液压隔离式蓄能器公称压力和容积系列
GB12220-89 通用阀门标志
GB12238-89 通用阀门法兰和对夹连接蝶阀
GB/T13927-92 通用阀门压力试验
JB308 阀门型号编制方法
JB/T7928-95 通用阀门供货要求
JB/Z248-85 蝶阀静压寿命试验规程
Www.bzxZ.net
3 分类
3.1 结构形式

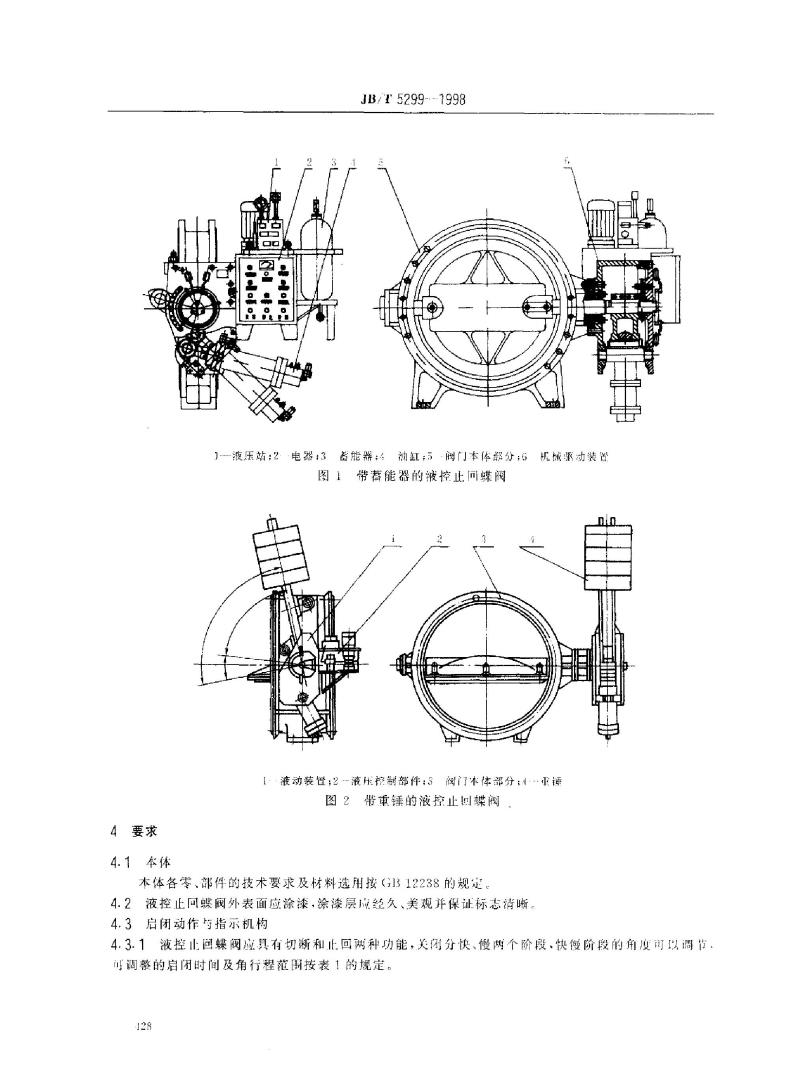

3.1.1 液控止回蝶阀的基本结构型式及主要零部件如图1、图2所示。
3.1.2 在符合本标准要求条件下，可设计其他结构型式。
3.2 型号编制按 JB308 规定。

4 要求
4.1 本体
阀门本体及各零部件的技术要求和材料选用按 GB132238 规定。
4.2 外表面应涂漆，涂层应经久、美观，并保证标志清晰。
4.3 启闭动作与指示机构

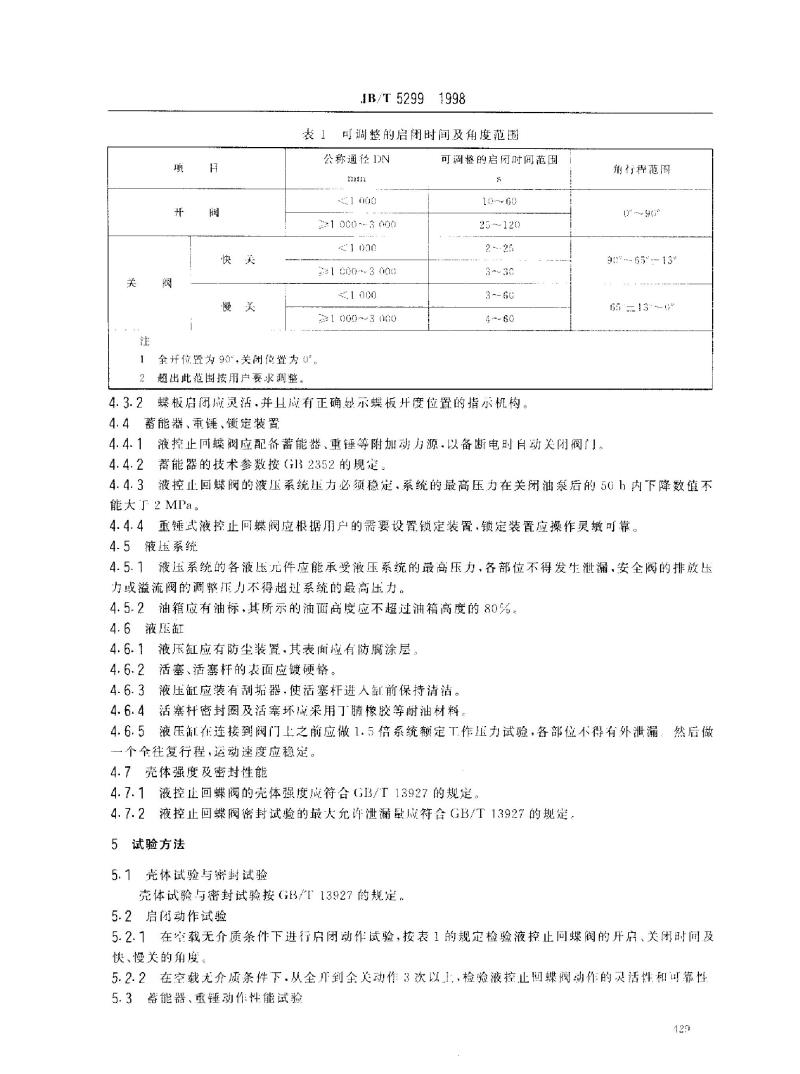

4.3.1 阀门应具有切断和正止回功能，关闭分快、慢两个阶段，快慢阶段角度可调，启闭时间及角行程范围按表1规定。
4.3.2 蝶板启闭应灵活，并配有正确显示开度的指示机构。
4.4 蓄能器、重锤、锁定装置
4.4.1 阀门应配备蓄能器、重锤等附加动力源以保证断电时自动关闭。
4.4.2 蓄能器技术参数按 GB2352 规定。
4.4.3 液压系统压力必须稳定，最高压力在关闭油路后的50小时内下降不得超过2 MPa。
4.4.4 重锤式阀门应根据用户需要设置锁定装置，操作灵敏可靠。
4.5 液压系统
4.5.1 液压元件应能承受系统最高压力，各部位不得泄漏，安全阀排放压力或溢流阀调整力不得超过系统最高压力。
4.5.2 油箱应有油标，油面高度不超过油箱高度的80%。
4.6 液压缸
4.6.1 液压缸应有防尘装置和防腐涂层。
4.6.2 活塞、活塞杆表面应镀硬铬。
4.6.3 装有刮垢器保持活塞杆清洁。
4.6.4 密封圈及活塞采用耐油橡胶材料。
4.6.5 液压缸连接阀门前应进行1.5倍系统额定压力试验，各部位不得泄漏，并进行全往复行程测试，运动速度应稳定。
4.7 壳体强度及密封性能
4.7.1 壳体强度应符合 GB/T13927 规定。
4.7.2 密封试验最大允许泄漏量应符合 GB/T13927 规定。

5 试验方法

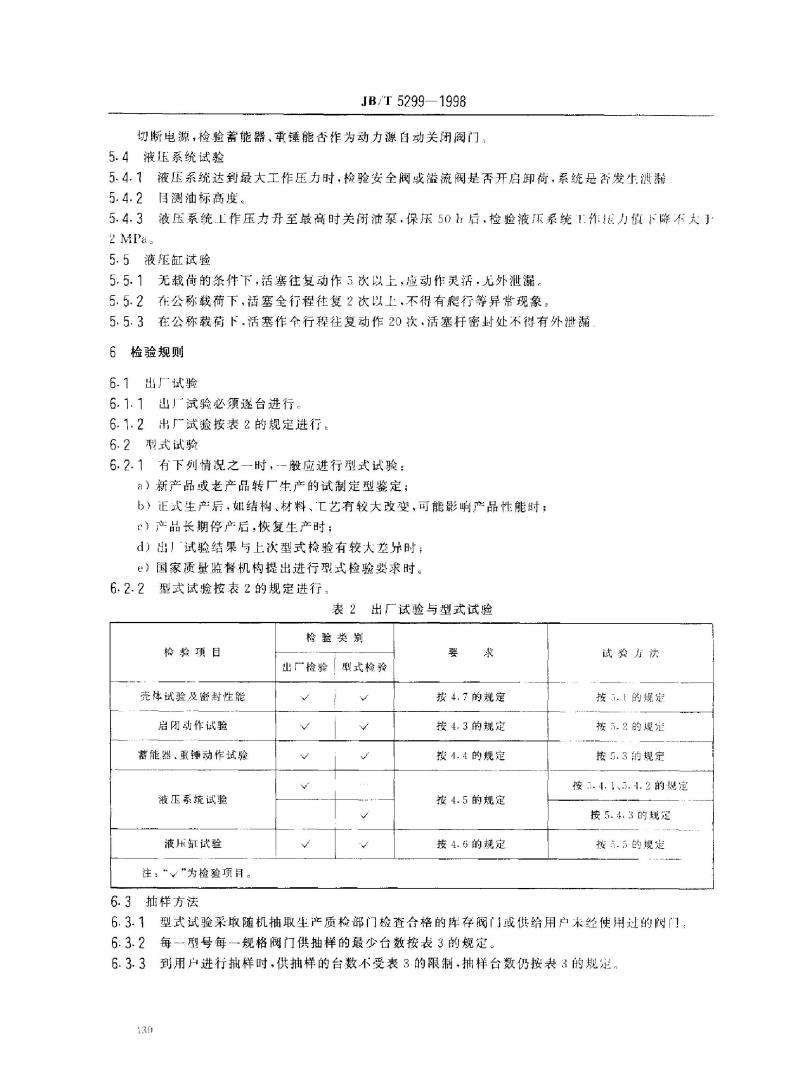

5.1 壳体及零部件试验方法按 GB/T13927 及本标准规定执行。
