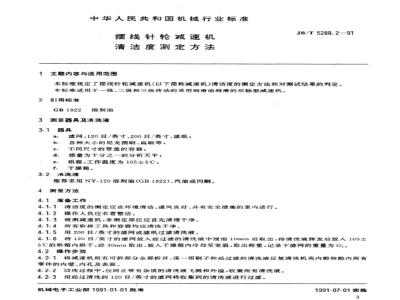

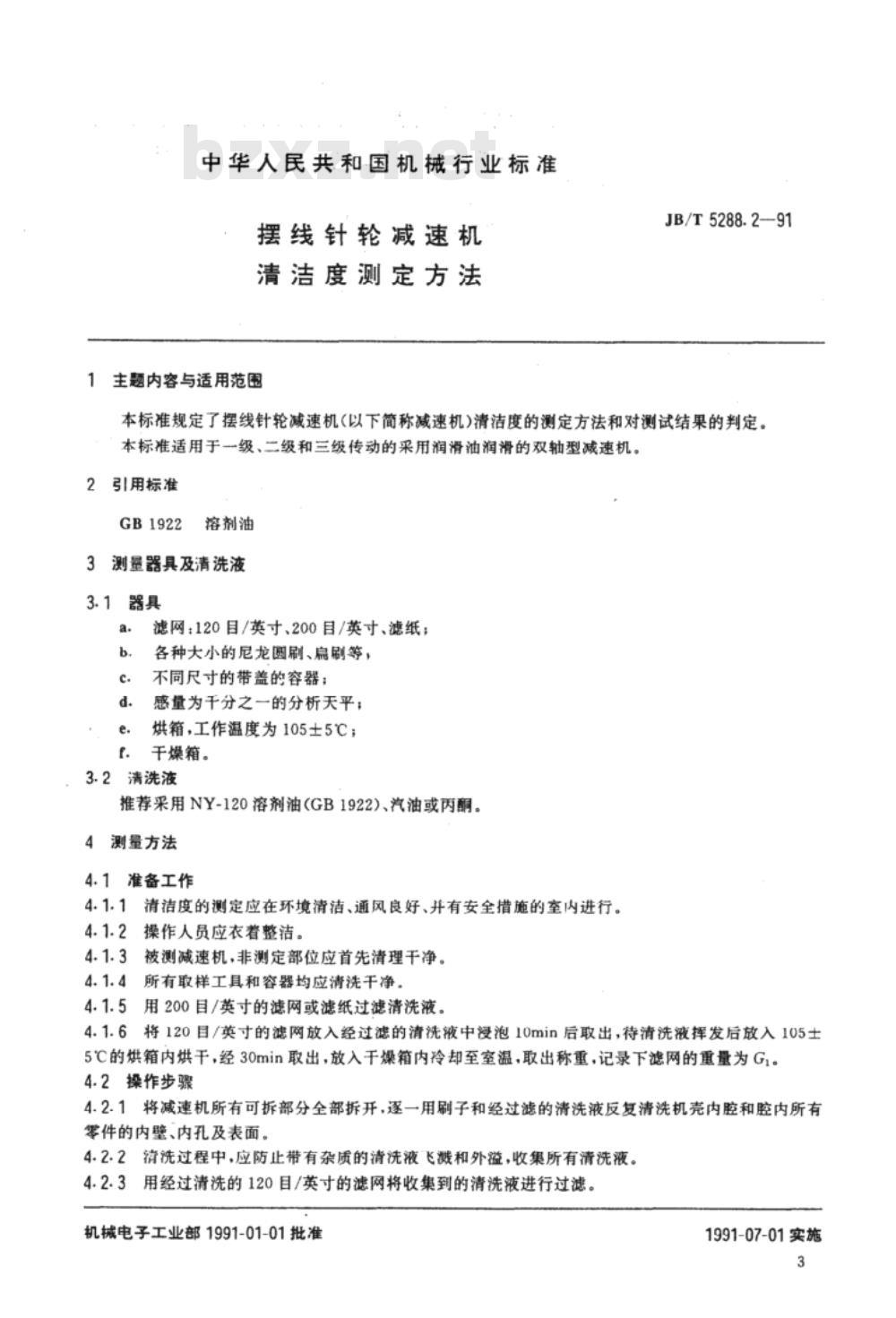

中华人民共和国机械行业标准
摆线针轮减速机清洁度测定方法

1 主题内容与适用范围
JB/T5288.2-91
本标准规定了摆线针轮减速机(以下简称减速机)清洁度的测定方法和对测试结果的判定。本标准适用于一级、二级和三级传动的采用润滑油润滑的双轴型减速机。

2 引用标准
GB1922 溶剂油

3 测量器具及清洗液
3.1 器具
滤网：120目/英寸、200目/英寸；滤纸；各种大小的尼龙圆刷、扁刷等，不同尺寸的带盖容器；感量为千分之一的分析天平；烘箱，工作温度为105士5℃；干燥箱。

3.2 清洗液
推荐采用NY-120溶剂油(GB1922)、汽油或丙酮。

4 测量方法
4.1 准备工作
4.1.1 清洁度的测定应在环境清洁、通风良好，并有安全措施的室内进行。
4.1.2 操作人员应衣着整洁。
4.1.3 被测减速机非测定部位应首先清理干净。
4.1.4 所有取样工具和容器均应清洗干净，用200目/英寸的滤网或滤纸过滤清洗液。
4.1.5 将120目/英寸的滤网放入经过滤的清洗液中浸泡10分钟后取出，待清洗液挥发后放入105士5℃的烘箱内烘干，经30分钟取出，放入干燥箱内冷却至室温，取出称重，记录下滤网的重量为G1。

4.2 操作步骤
4.2.1 将减速机所有可拆部分全部拆开，逐一用刷子和经过滤的清洗液反复清洗机壳内腔和腔内所有零件的内壁、内孔及表面。
4.2.2 清洗过程中，应防止带有杂质的清洗液飞溅和外溢，收集所有清洗液。
4.2.3 用经过清洗的120目/英寸滤网将收集到的清洗液进行过滤。

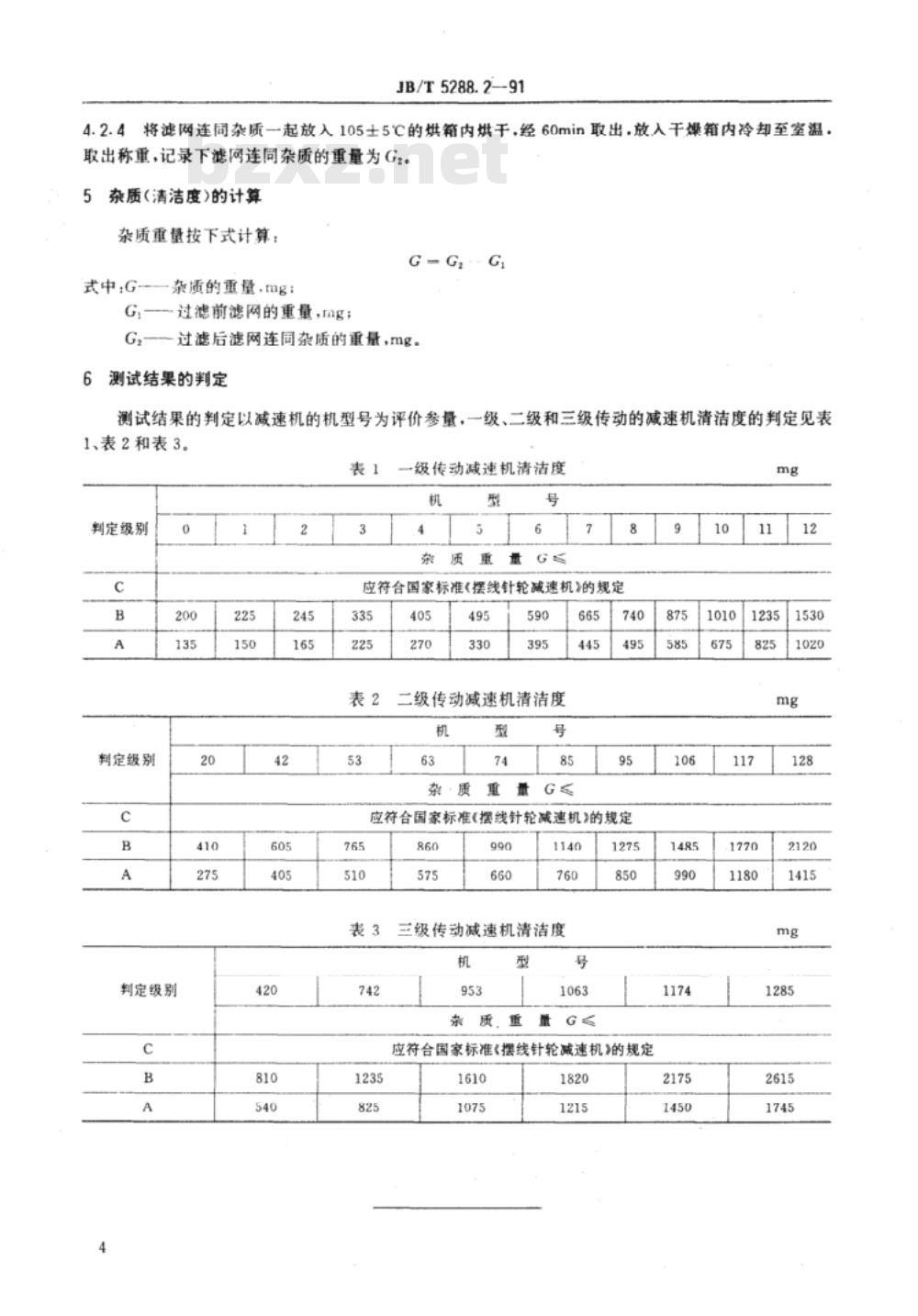

4.2.4 将滤网连同杂质一起放入105士5℃的烘箱内烘干，经60分钟取出，放入干燥箱内冷却至室温，取出称重，记录下滤网连同杂质的重量为G2。

5 杂质（清洁度）的计算
杂质重量按下式计算：
G杂质 = G2 - G1
式中：
G杂质——杂质的重量，mg；
G1——过滤前滤网的重量，mg；
G2——过滤后滤网连同杂质的重量，mg。

6 测试结果的判定
测试结果的判定以减速机的机型号为评价参量，一级、二级和三级传动的减速机清洁度的判定分别见表1、表2和表3。

表1 一级传动减速机清洁度判定
判定级别 A/B/C 对应机型杂质重量符合国家标准《摆线针轮减速机》的规定。

表2 二级传动减速机清洁度判定
判定级别 A/B/C 对应机型杂质重量符合国家标准《摆线针轮减速机》的规定。

表3 三级传动减速机清洁度判定
判定级别 A/B/C 对应机型杂质重量符合国家标准《摆线针轮减速机》的规定。
bzxZ.net
机械电子工业部1991-01-01批准，1991-07-01实施
