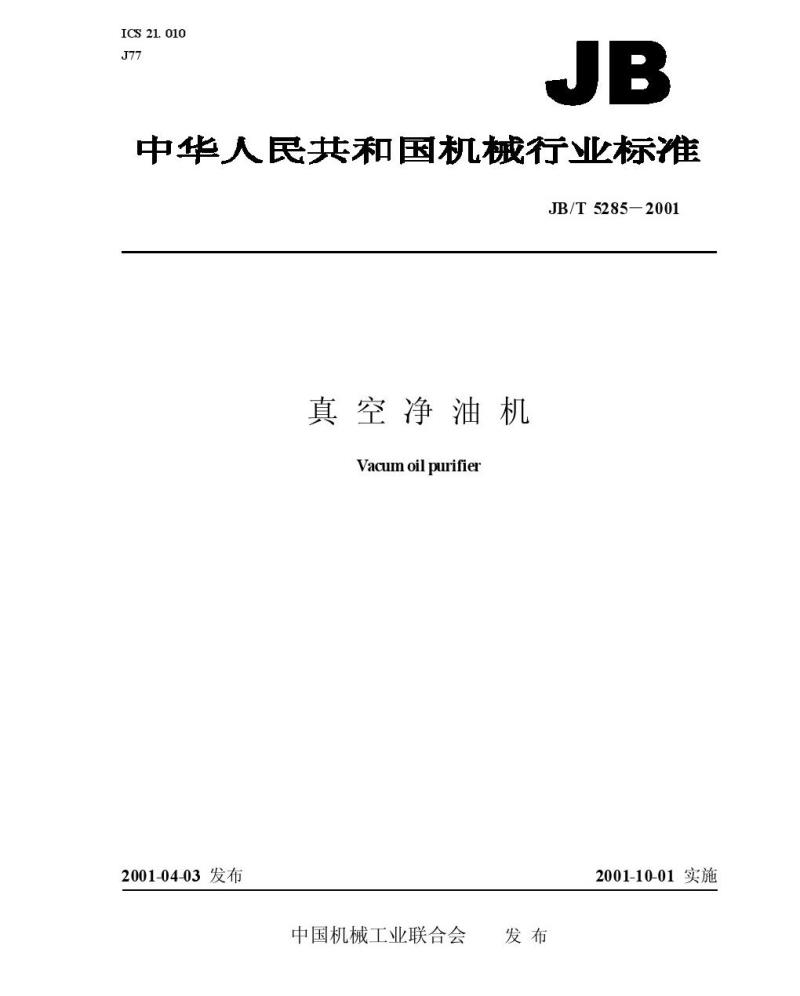

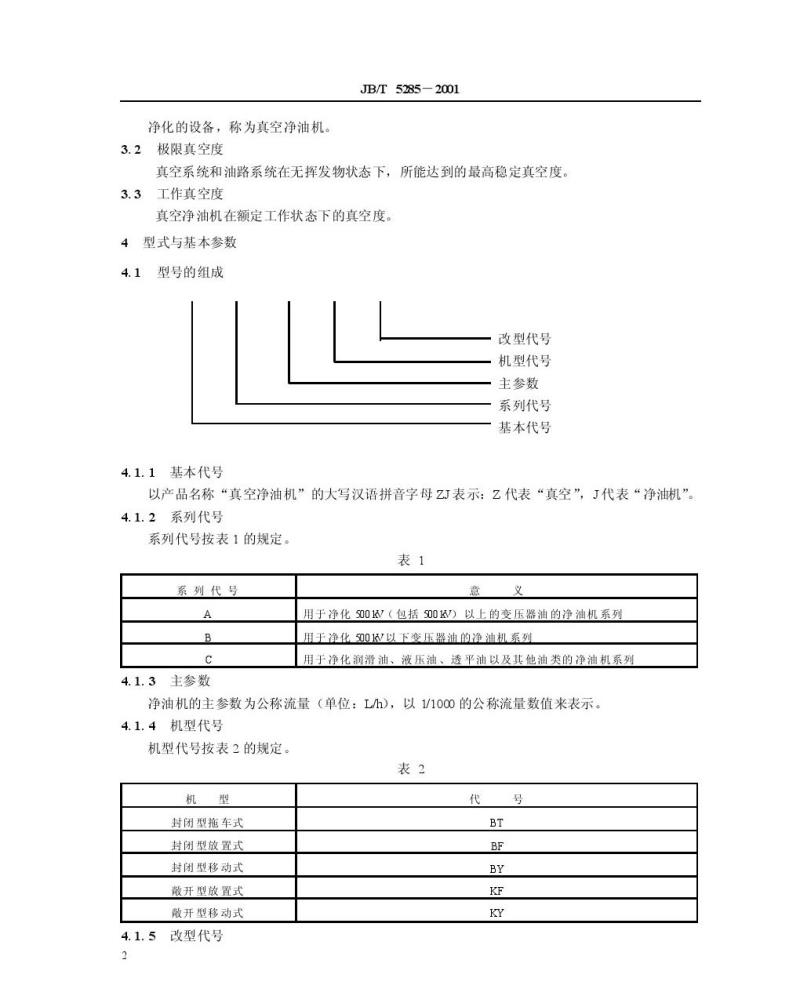

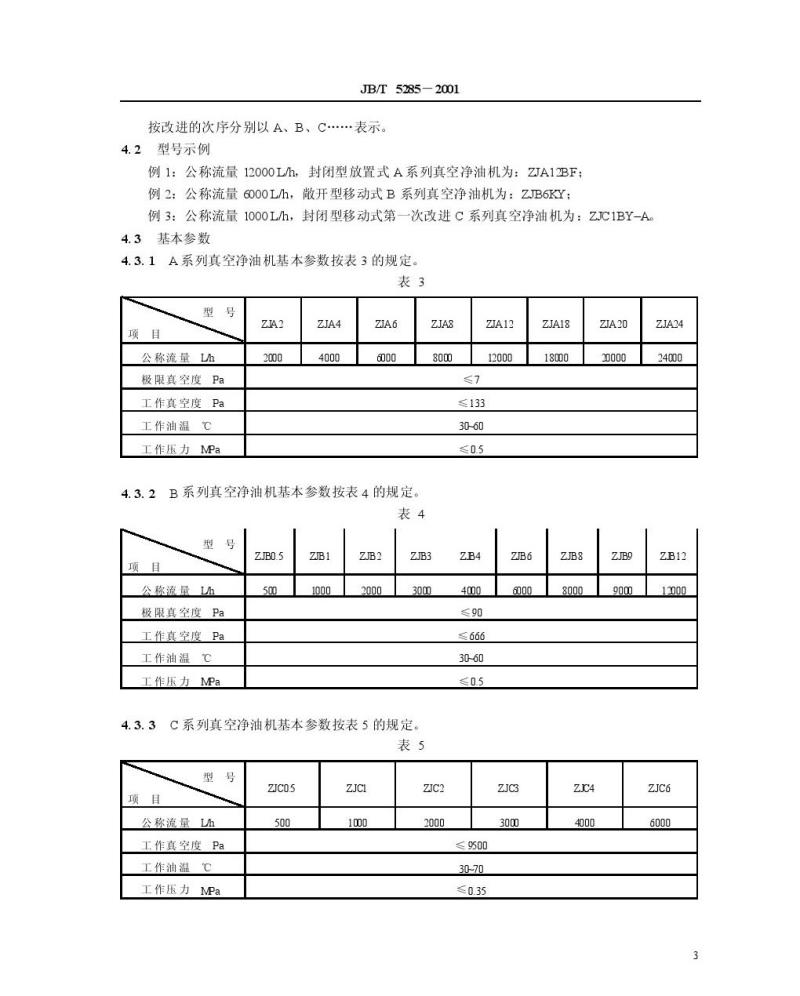

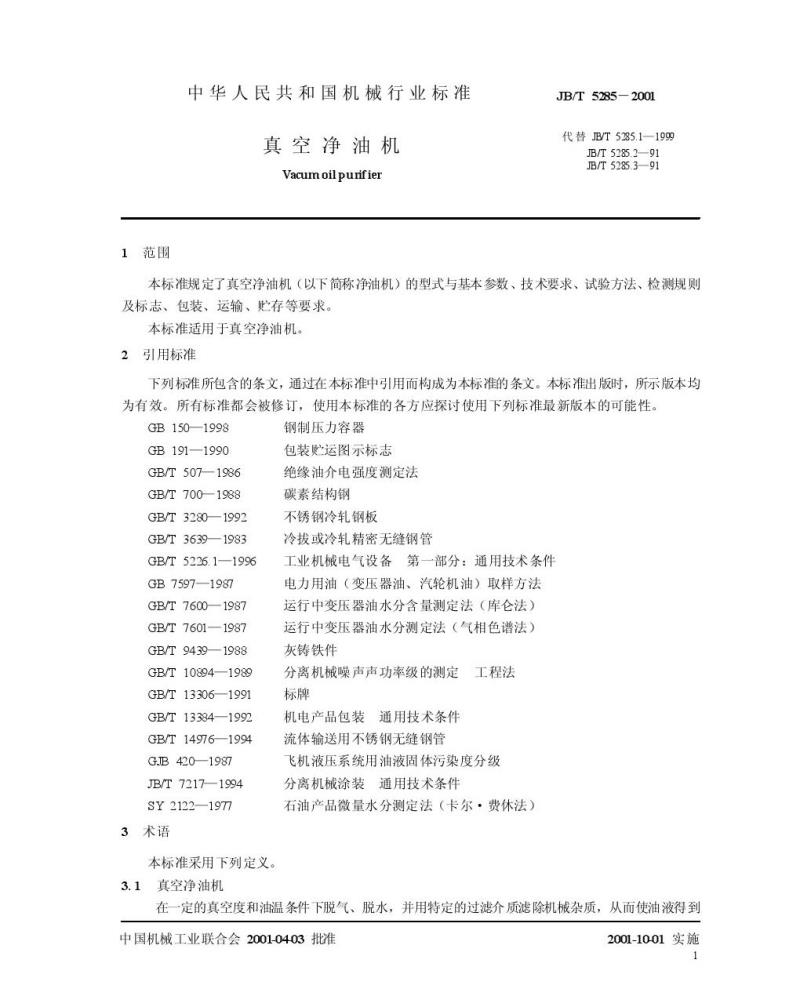

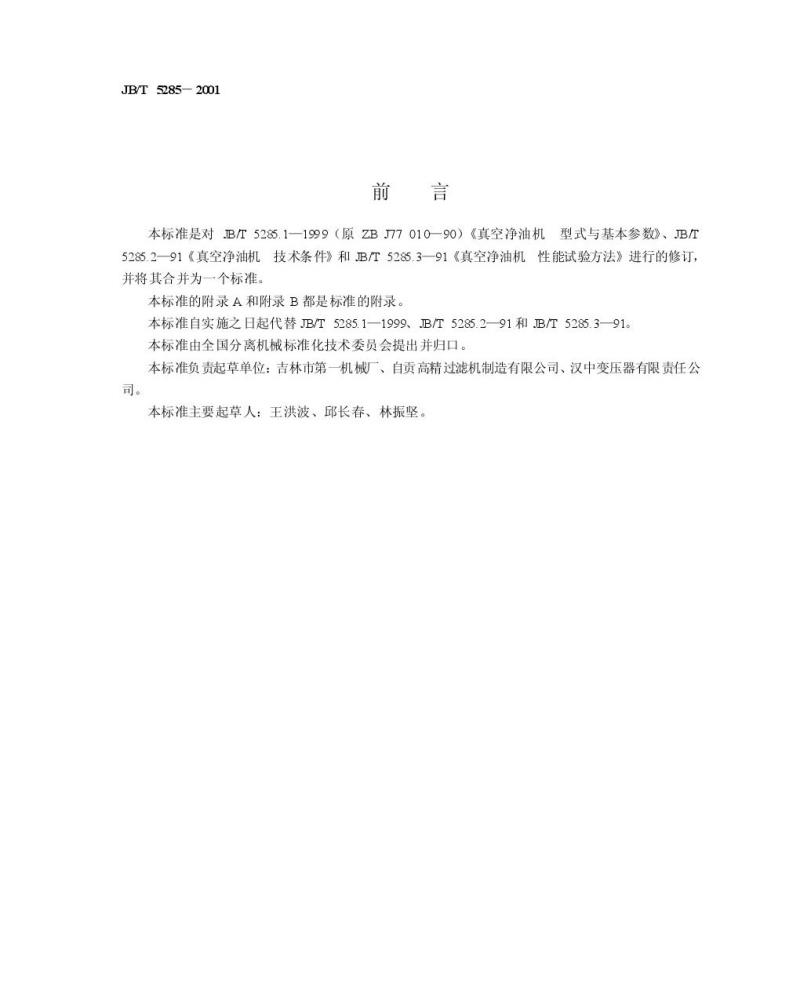

中华人民共和国机械行业标准 JB/T5285-2001 真空净油机 Vacumoilpurifier 2001-04-03发布，中国机械工业联合会发布，2001-10-01实施。 前言 本标准是对JB/T5285.1-1999（原ZBJ77010-90）、JB/T5285.2-91和JB/T5285.3-91标准的修订，并将其合并为一个标准。附录A和附录B为标准附录。本标准自实施之日起代替原三个标准，由全国分离机械标准化技术委员会提出并归口。负责起草单位为吉林市第一机械厂、自贡高精过滤机制造有限公司、汉中变压器有限责任公司。主要起草人：王洪波、邱长春、林振坚。 1 范围 本标准规定了真空净油机（以下简称净油机）的型式与基本参数、技术要求、试验方法、检测规则及标志、包装、运输、贮存要求，适用于真空净油机。 2 规范性引用文件 本标准引用的标准包括：GB150-1998、GB191-1990、GB/T507-1986、GB/T700-1988、GB/T3280-1992、GB/T3639-1983、GB/T5226.1-1996、GB7597-1987、GB/T7600-1987、GB/T7601-1987、GB/T9439-1988、GB/T10894-1989、GB/T13306-1991、GB/T13384-1992、GB/T14976-1994、GB420-1987、JB/T7217-1994、SY2122-1977。 3 术语 3.1 真空净油机 在一定真空度和油温条件下脱气、脱水，并用特定过滤介质滤除机械杂质，使油液净化的设备称为真空净油机。 3.2 极限真空度 真空系统和油路系统在无挥发物状态下可达到的最高稳定真空度。 3.3 工作真空度 真空净油机在额定工作状态下的真空度。 4 型式与基本参数 4.1 型号组成 型号由改型代号、机型代号、主参数、系列代号和基本代号组成。 4.1.1 基本代号 产品名称“真空净油机”大写拼音ZJ表示：Z代表“真空”，J代表“净油机”。 4.1.2 系列代号 系列代号按表1规定： 表1 系列代号 A: 用于净化500kV及以上变压器油 B: 用于净化500kV以下变压器油 C: 用于净化润滑油、液压油、透平油及其他油类 净油机的主参数为公称流量（L/h），以1/1000公称流量表示。 4.1.3 机型代号 机型代号按表2规定： 表2 机型代号 封闭型拖车式: BT 封闭型放置式: BF 封闭型移动式: BY 散开型放置式: KF 散开型移动式: KY 4.1.4 改型代号 按改进次序分别以A、B、C表示。 4.2 型号示例 例1：公称流量12000 L/h，封闭型放置式A系列真空净油机为ZJA12BF。 例2：公称流量6000 L/h，散开型移动式B系列真空净油机为ZJB6KY。 例3：公称流量1000 L/h，封闭型移动式第一次改进C系列真空净油机为ZJC1BY-A。 4.3 基本参数 4.3.1 A系列真空净油机基本参数
