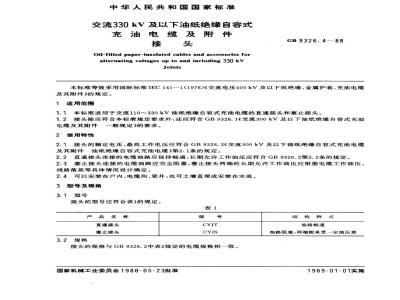

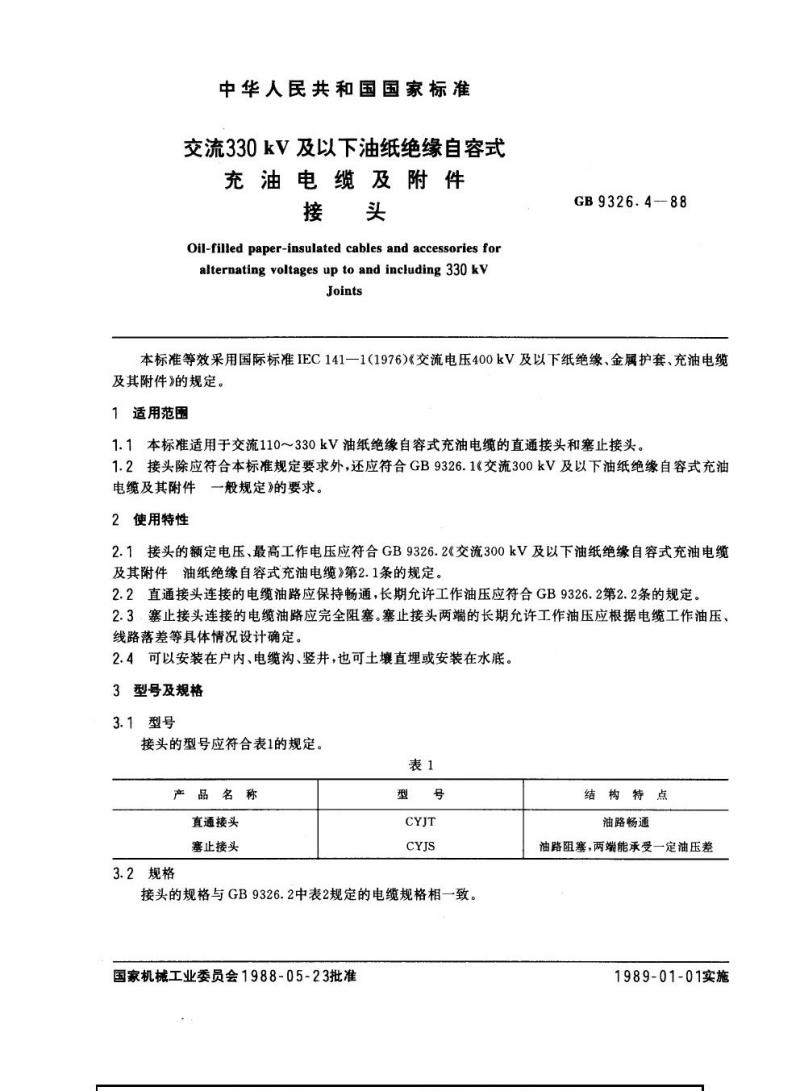

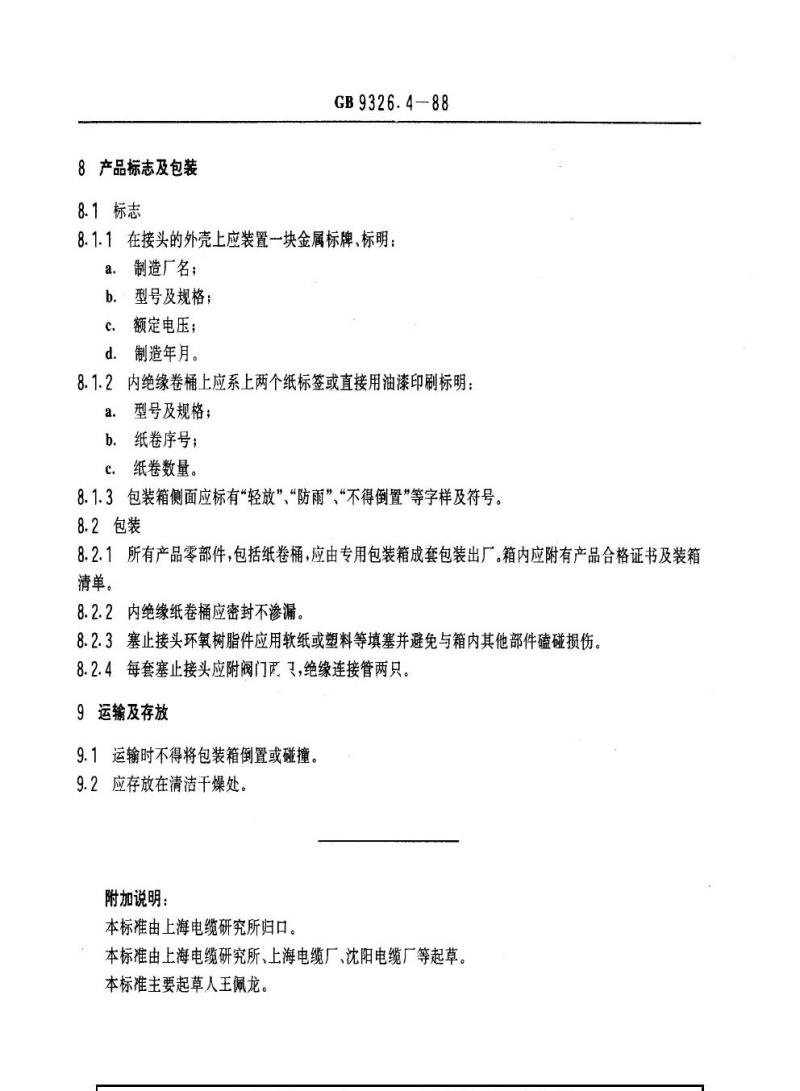

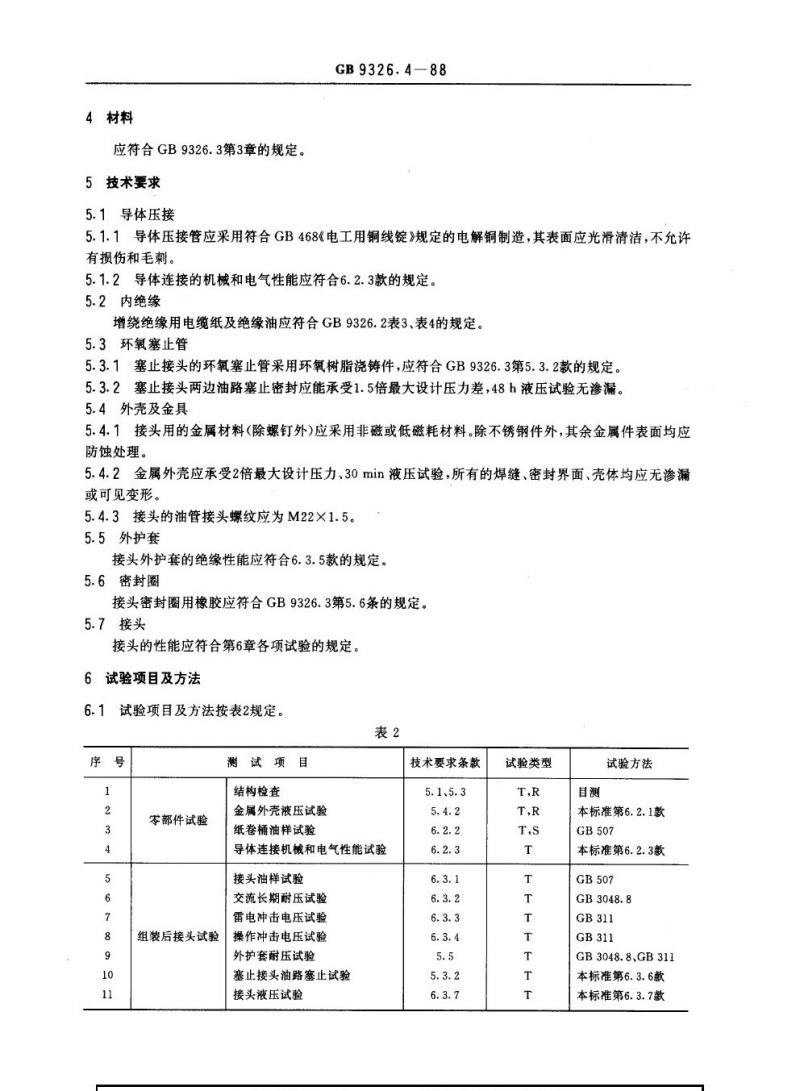

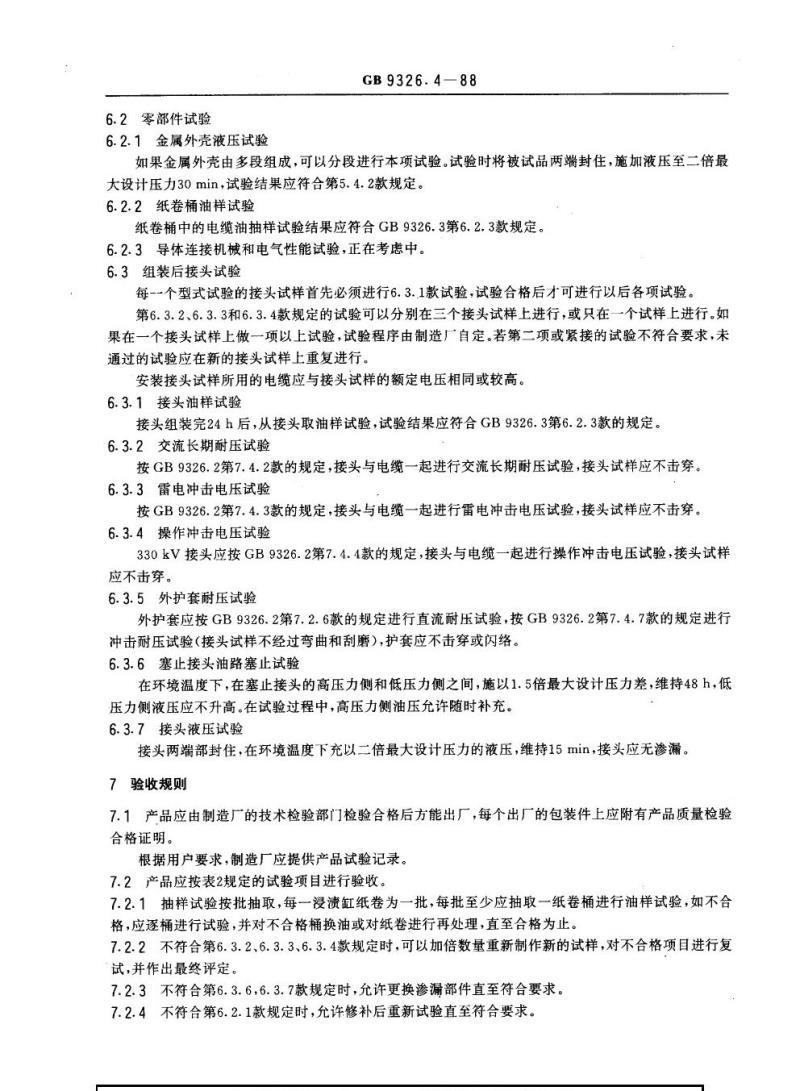

中华人民共和国国家标准 交流330kV及以下油纸绝缘自容式充油电缆及附件 接头 Oil-filled paper-insulated cables and accessories for alternating voltages up to and including 330kV — Joints 标准号：GB9326.4-88 本标准等效采用国际标准IEC 141-1（1976）《交流电压400kV及以下纸绝缘、金属护套、充油电缆及其附件》的规定。 1 适用范围 1.1 本标准适用于交流110～330kV油纸绝缘自容式充油电缆的直通接头和塞止接头。 1.2 接头除应符合本标准规定外，还应符合GB9326.1《交流300kV及以下油纸绝缘自容式充油电缆及其附件 一般规定》的要求。 2 使用特性 2.1 接头的额定电压及最高工作电压应符合GB9326.2相关规定。 2.2 直通接头连接的电缆油路应保持畅通，长期允许工作油压应符合GB9326.2第2.2条的规定。 2.3 塞止接头连接的电缆油路应完全阻塞，其两端长期允许工作油压应根据电缆工作油压及线路落差等情况设计确定。 2.4 接头可安装于户内、电缆沟、竖井，也可直埋于土壤中或安装在水底。 3 型号及规格 3.1 型号 接头型号应符合以下规定： - 直通接头：CYJT（油路畅通） - 塞止接头：CYJS（油路阻塞，两端可承受一定油压差） 3.2 规格 接头规格应与GB9326.2中规定的电缆规格一致。 4 材料 接头所用材料应符合GB9326.3第3章的规定。 5 技术要求 5.1 导体压接 5.1.1 导体压接管应采用符合GB468规定的电解铜制造，表面应光滑清洁，不得有损伤和毛刺。 5.1.2 导体连接的机械性能和电气性能应符合相关规定。 5.2 内绝缘 增绕绝缘用电缆纸及绝缘油应符合GB9326.2相关表格规定。 5.3 环氧塞止管 5.3.1 塞止接头的环氧塞止管应采用环氧树脂浇铸件，并符合相关标准规定。 5.3.2 塞止接头两端的油路密封应能承受1.5倍最大设计压力差，经48小时液压试验不得渗漏。 5.4 外壳及金具 5.4.1 接头所用金属材料（螺钉除外）应为非磁性或低磁耗材料，除不锈钢外均应进行防腐处理。 5.4.2 金属外壳应能承受2倍最大设计压力，进行30分钟液压试验后不得出现渗漏或可见变形。 5.4.3 油管接头螺纹规格为M22×1.5。 5.5 外护套 接头外护套的绝缘性能应符合相关试验规定。 5.6 密封圈 密封圈用橡胶应符合GB9326.3相关规定。 5.7 接头性能 接头整体性能应符合第6章各项试验要求。 6 试验项目及方法 6.1 试验项目 试验项目包括： - 结构检查 - 金属外壳液压试验 - 纸卷桶油样试验 - 导体连接机械及电气性能试验 - 接头油样试验 - 交流长期耐压试验 - 雷电冲击电压试验 - 操作冲击电压试验 - 外护套耐压试验 - 塞止接头油路塞止试验 - 接头液压试验 各项试验应按照相应标准及条款执行。 6.2 零部件试验 6.2.1 金属外壳液压试验 若外壳由多段组成，可分段试验。试验时封闭两端，施加2倍最大设计压力并保持30分钟，应符合规定要求。 6.2.2 纸卷桶油样试验 纸卷桶中电缆油的抽样试验结果应符合相关标准规定。 6.2.3 导体连接性能试验 导体连接的机械及电气性能试验按相关标准执行。 6.3 组装后接头试验 每个型式试验接头应首先进行初始试验，合格后方可进行后续试验。部分试验项目可在不同试样上分别进行，也可集中在同一试样上进行。
