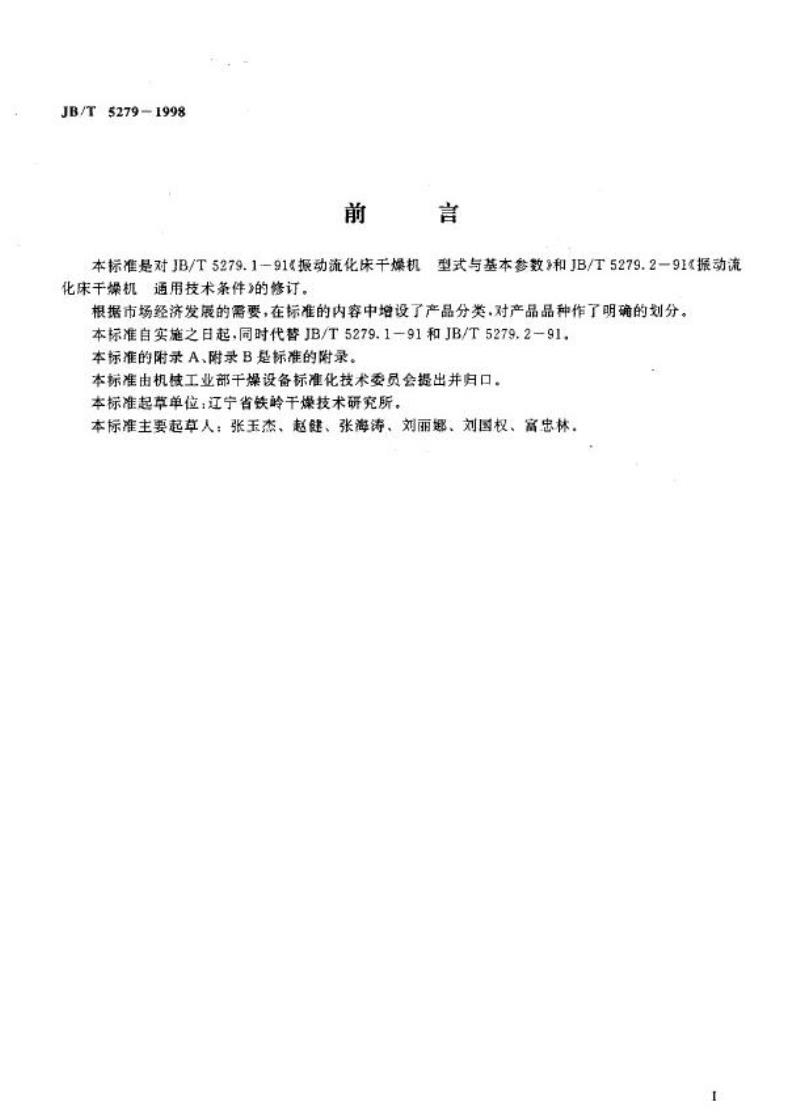

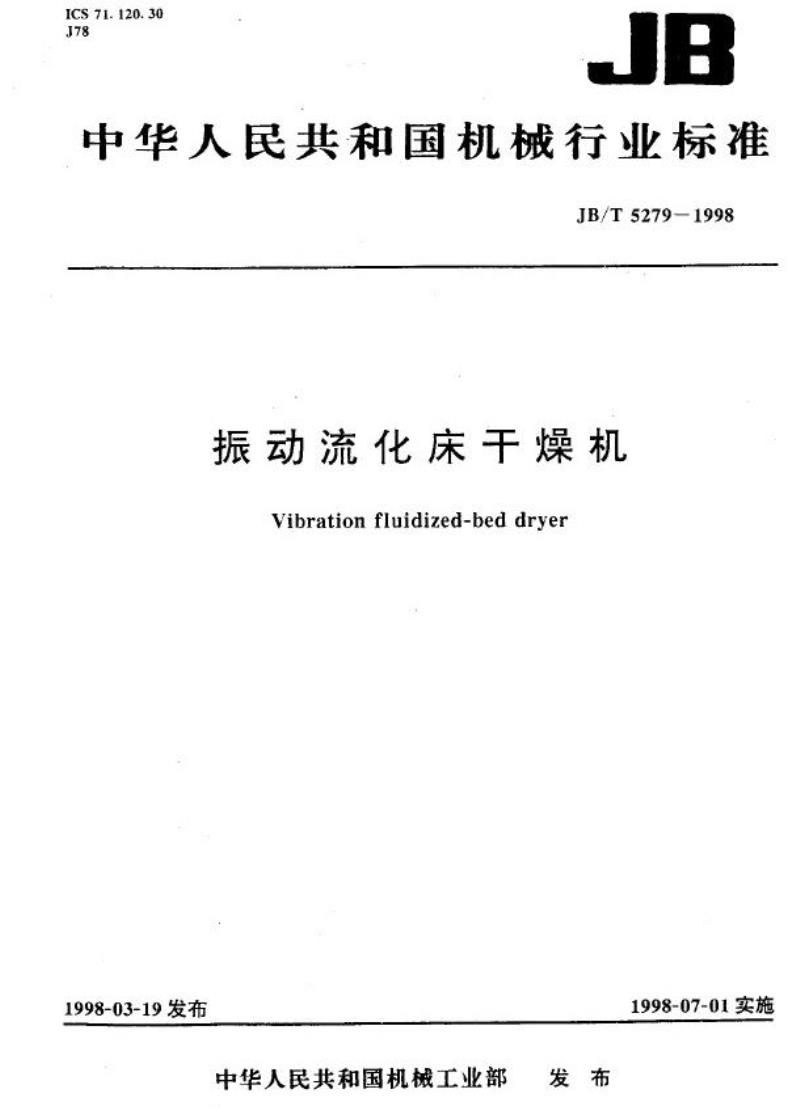

中华人民共和国机械行业标准 JB/T5279-1998 振动流化床干燥机 Vibration Fluidized-bed Dryer 1998-03-19发布，1998-07-01实施，由中华人民共和国机械工业部发布。 前言 本标准是对JB/T5279.1-91《振动流化床干燥机型式与基本参数》和JB/T5279.2-91《振动流化床干燥机通用技术条件》的修订。根据市场经济发展的需要，标准中增设了产品分类，对产品品种作了明确划分。本标准自实施之日起，同时代替JB/T5279.1-91和JB/T5279.2-91。本标准的附录A、附录B为标准附录，由机械工业部干燥设备标准化技术委员会提出并归口。起草单位为辽宁省铁岭干燥技术研究所，主要起草人：张玉杰、赵健、张海涛、刘丽娜、刘国权、富忠林。 1 范围 本标准规定了振动流化床干燥机的结构型式、基本参数、要求、试验方法、检验规则、标志、包装、运输及贮存等要求。适用于由激振电机驱动的卧式振动流化床干燥机。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用构成本标准条文。出版时所示版本均为有效，但使用时应考虑最新版本的可能性：GB191-90, GB3768-83, GB6388-92, GB/T13306-91, JB5330-91, JB/T6924-1998, SJ2573-85。 3 术语 本标准采用下列定义： 干燥强度（符号为A）：干燥机对特定物料在给定工作条件下，单位时间、单位流化面积去除的湿份重量，单位：kg/(m²·h)。 4 产品分类 4.1 结构 4.1.1 干燥机为卧式，其结构型式可分为上盖体参振和上盖体不参振两种。 4.1.2 干燥机主要由箱体、上盖体、气体分布板、激振电机、隔振簧和底座组成。 4.2 型号表示方法 型号表示按JB/T6924的规定执行。 4.3 基本参数 干燥机的基本参数应符合下表规定（单位：mm、m²、kg/(m²·h)、dB(A)）： 序号 | 基本规格（主参数） | 流化面积 | 双振幅 | 噪声 | 干燥不均匀度 | 干燥强度 1 | 3×30 | 0.90 | 3.2 | 80 | ≤1.00 | 40 2 | 3×45 | 1.35 | 3.2 | 85 | ≤1.40 | 40 3 | 6×45 | 2.70 | 3.2 | 90 | ≤1.70 | 40 4 | 6×60 | 3.60 | 3.2 | 90 | ≤1.90 | 40 5 | 9×60 | 5.40 | 3.2 | 90 | ≤2.20 | 40 6 | 9×75 | 6.75 | 3.2 | 90 | ≤2.20 | 40 7 | 12×75 | 9.00 | 3.2 | 90 | ≤2.20 | 40 8 | 15×75 | 11.25 | 3.2 | 90 | ≤2.20 | 40 9 | 18×80 | 14.40 | 3.2 | 90 | ≤2.20 | 40 10 | 20×90 | 18.00 | 3.2 | 90 | ≤2.20 | 40 5 要求 5.1 干燥机应符合本标准要求，并按经批准的图样及技术文件制造。 5.2 环境条件 a) 环境温度不高于40℃，不低于-25℃。 b) 使用地区海拔低于1000m时，激振电机表面温度不高于65℃；海拔在1000~4000m时，每升高100m，激振电机表面温升应降低0.5℃。 5.3 结构要求 a) 气体在分布板内应分布均匀。 b) 便于安装保温材料。 c) 具备观察及安装检测仪器条件。 d) 激振电机性能及安装尺寸应符合JB5330要求。 5.4 外观质量 5.4.1 涂层外观应符合SJ2573-85 1.3.1中1级涂层外观要求。 5.4.2 观察窗窗夹应排列整齐、对称。 5.4.3 各处密封垫边缘应整齐。 5.5 空载技术性能 5.5.1 振幅应符合表1规定。 5.5.2 出料端振幅不得大于入料端振幅。 5.5.3 振动频率偏差为±0.3Hz。
