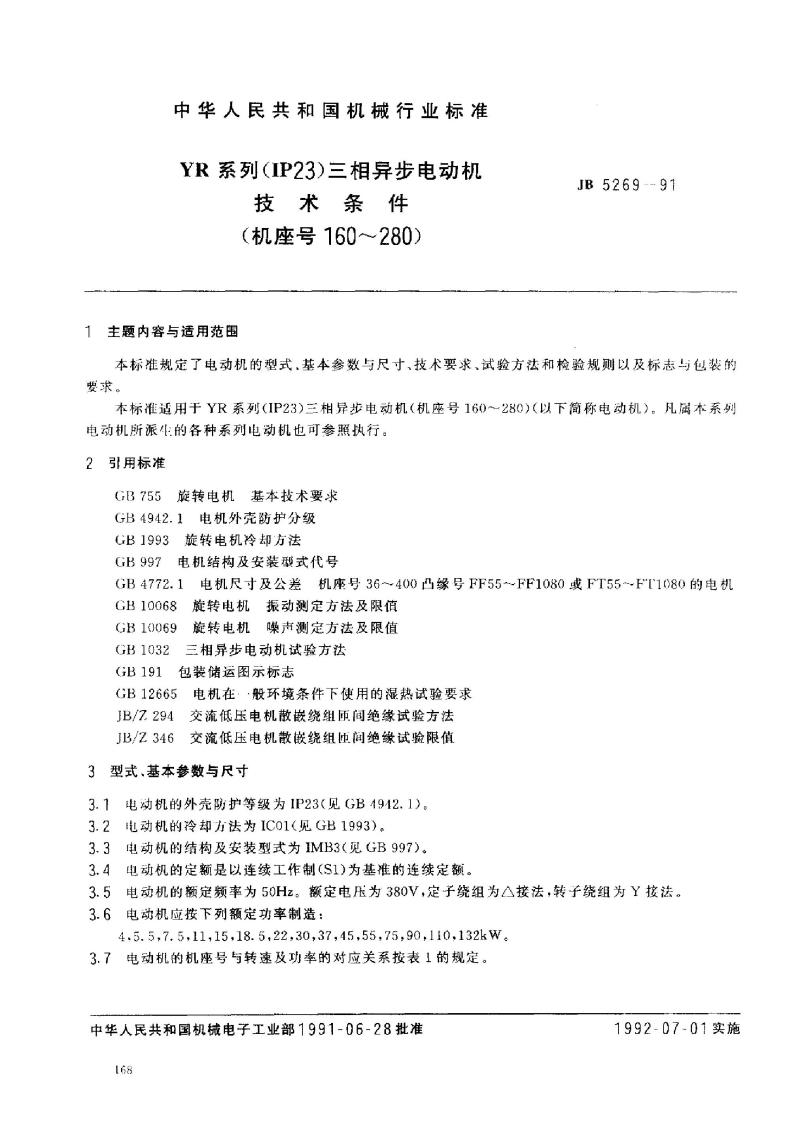

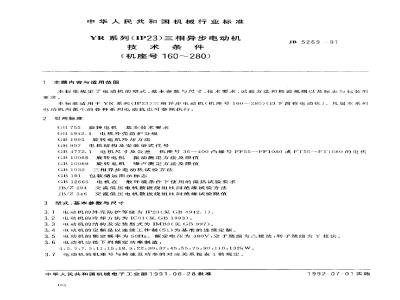

中华人民共和国机械行业标准
YR系列（IP23）三相异步电动机技术条件（机座号160~280）

1 主题内容与适用范围
本标准规定了电动机的型式、基本参数与尺寸、技术要求、试验方法和检验规则，以及标志与包装的要求。本标准适用于YR系列（IP23）三相异步电动机（机座号160~280）（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。

2 引用标准
GB755 旋转电机基本技术要求
GB4942.1 电机外壳防护分级
GB1993 旋转电机冷却方法
GB997 电机结构及安装型式代号
GB4772.1 电机尺寸及公差
GB10068 旋转电机振动测定方法及限值
GB10069 旋转电机噪声测定方法及限值
GB1032 三相异步电动机试验方法
GB191 包装储运图示标志
GB12665 电机在一般环境条件下使用的湿热试验要求
JB/T 7.294 交流低压电机散嵌绕组匝间绝缘试验方法
JB/Z346 交流低压电机散嵌绕组匝间绝缘试验限值

3 型式、基本参数与尺寸
3.1 电动机外壳防护等级为IP23（见GB4942.1）。
3.2 电动机冷却方法为IC01（见GB1993）。
3.3 电动机结构及安装型式为IMB3（见GB997）。
3.4 电动机定额以连续工作制(S1)为基准。
3.5 额定频率50Hz，额定电压380V，定子绕组为Y接法，转子绕组为Y接法。
3.6 电动机按下列额定功率制造：4, 5.5, 7.5, 11, 15, 18.5, 22, 30, 37, 45, 55, 75, 90, 110, 132 kW。
3.7 电动机机座号与转速及功率对应关系见表1。

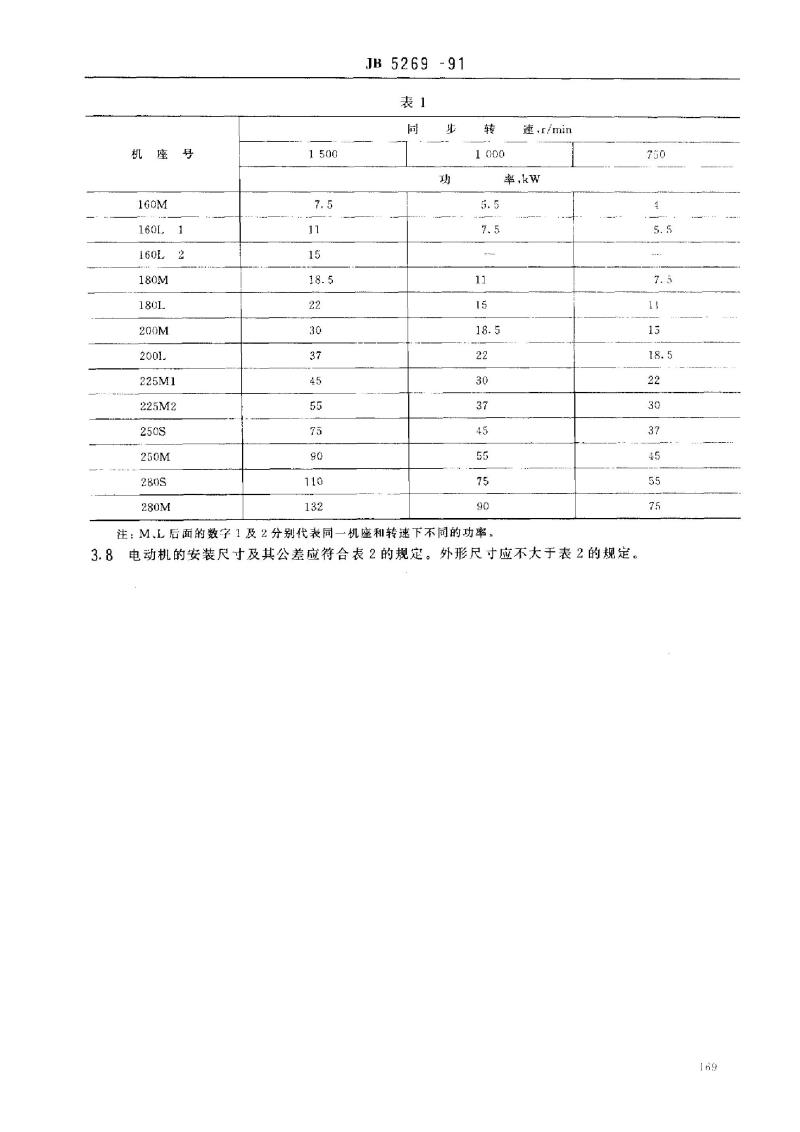

表1 电动机机座号、同步转速及功率对应表
机座号 | 同步转速r/min | 功率kW
160M | 1500 | 5.5
1601 | 1500 | 7.5
1602 | 1500 | 11
180M | 1500 | 15
180L | 1500 | 18.5
200M | 1500 | 22
2001 | 1500 | 30
225M1 | 1500 | 37
225M2 | 1500 | 45
250S | 1500 | 55
250M | 1500 | 75
280S | 1500 | 90
280M | 1500 | 110
132
注：M、L后面的数字1及2分别代表同一机座和转速下不同的功率。

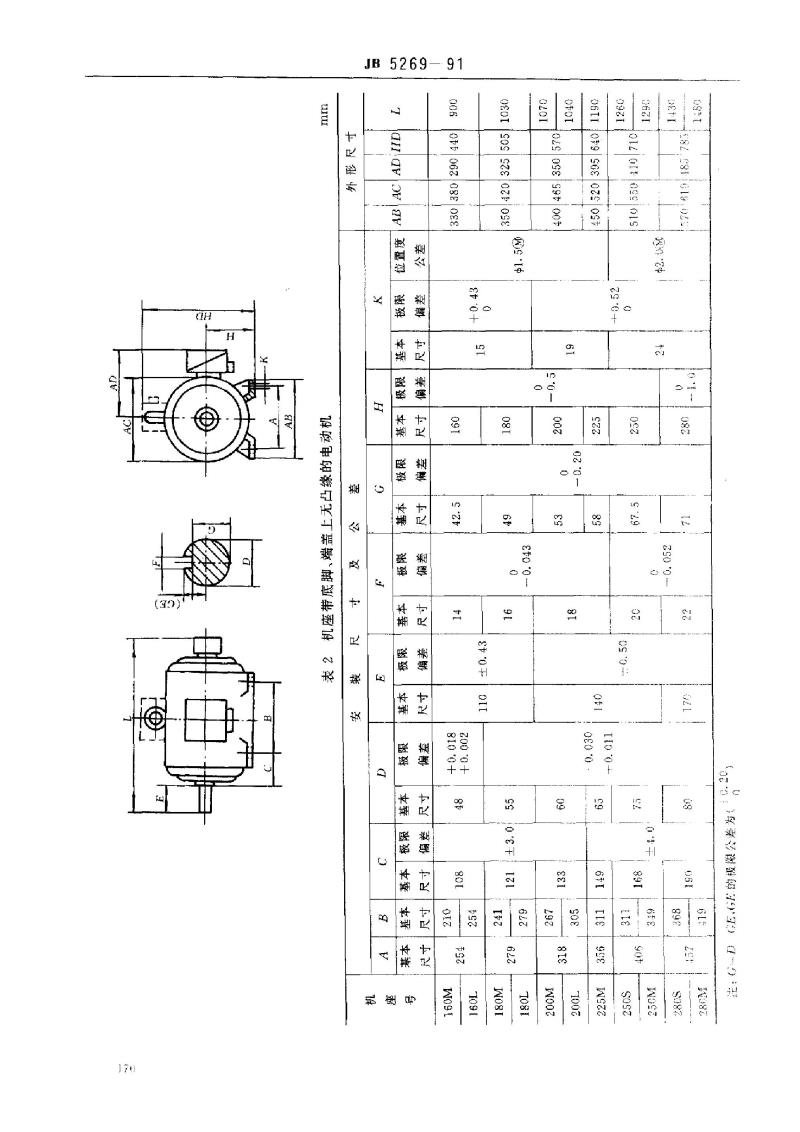

3.8 电动机安装尺寸及公差应符合表2，外形尺寸不大于表2规定。

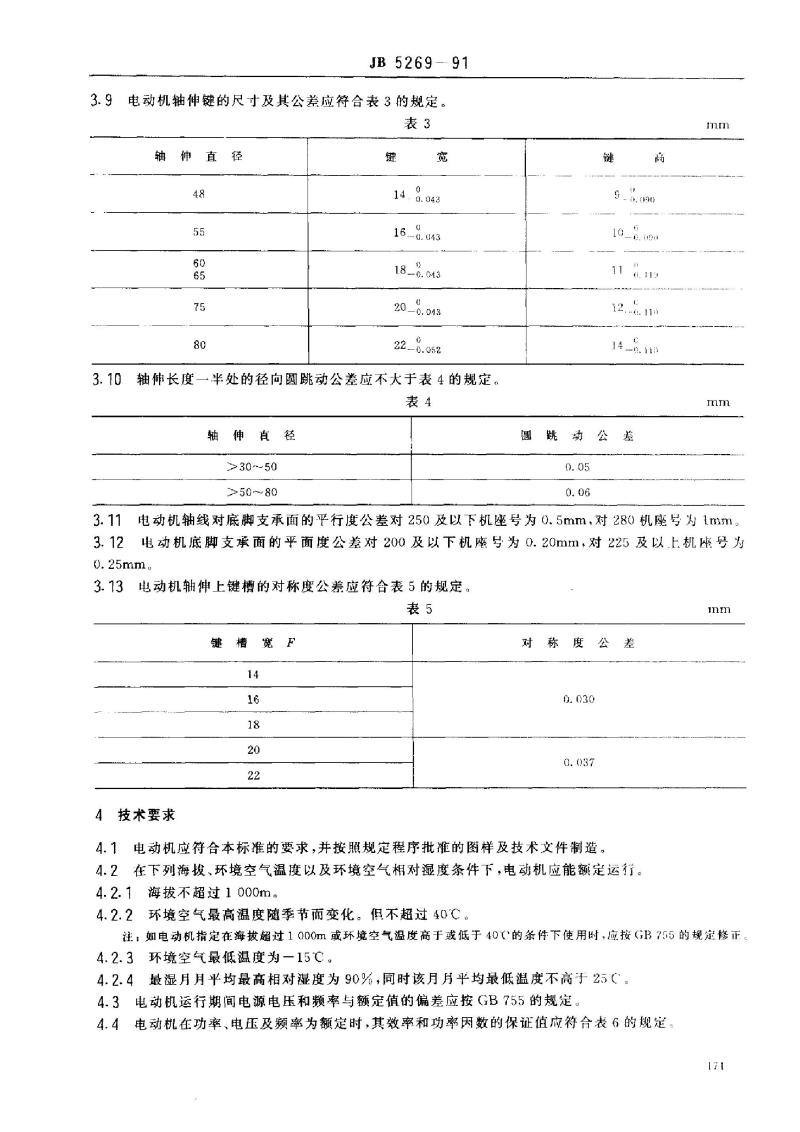

3.9 电动机轴伸键尺寸及公差应符合表3。www.bzxz.net
表3 电动机轴伸键尺寸
轴伸直径(mm) | 键宽(mm)
48 | 14 ±0.043
55 | 16 ±0.043
75 | 18 ±0.043
80 | 20 ±0.043
85 | 22 ±0.052
3.10 轴径半径处径向圆跳动公差见表4
表4 轴伸径向圆跳动公差
轴伸直径(mm) | 圆跳动公差(mm)
>30~50 | 0.05
>50~80 | 0.06
3.11 电动机轴线对底脚支承面的平行度公差：250及以下机座号0.5mm，280机座号1mm。
3.12 底脚支承面平面度公差：200及以下机座号0.20mm，225及以上机座号0.25mm。
3.13 轴伸上键槽对称度公差见表5
表5 轴伸键槽对称度公差
键宽F(mm) | 对称度公差(mm)
14 | 0.030
16 | 0.037
18 | 0.040
20 | 0.043
22 | 0.045
