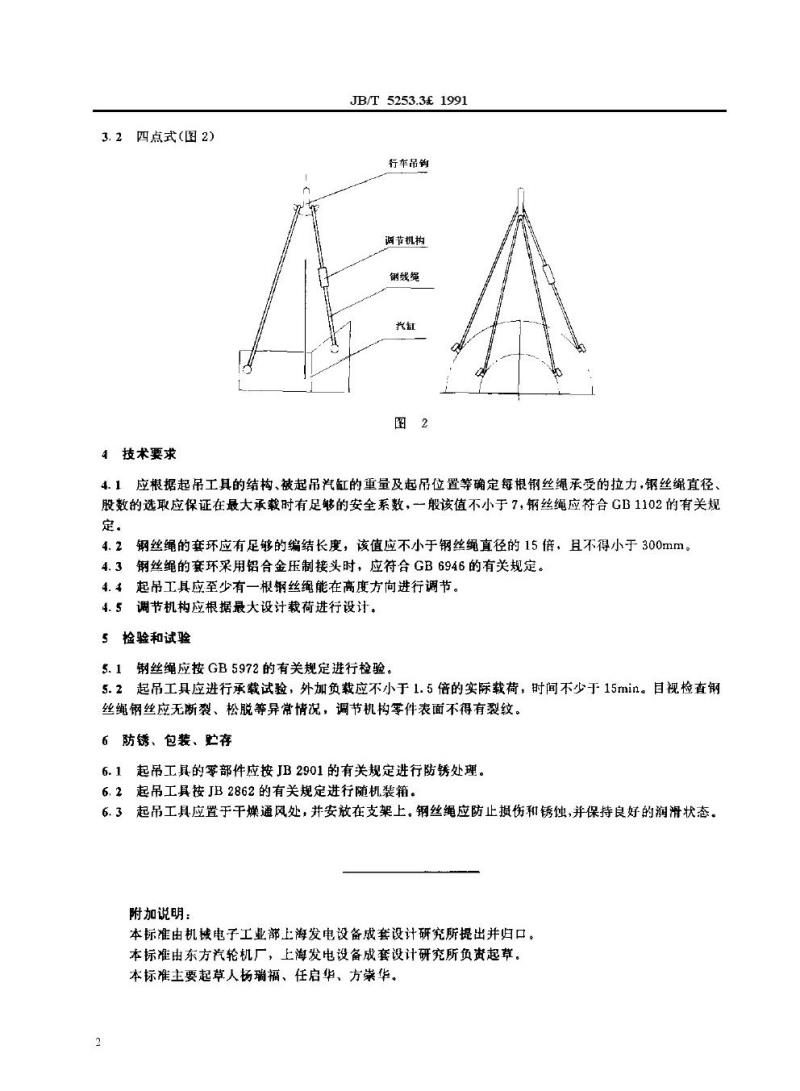

中华人民共和国机械行业标准 JB/T5253.3-1991 汽轮机汽缸起吊工具 1 主题内容与适用范围 本标准规定了汽轮机汽缸起吊工具的基本形式和技术要求，适用于汽轮机汽缸起吊工具（以下简称起吊工具）的设计、制造和检验。 2 规范性引用文件 本标准引用下列标准，其条文通过引用构成本标准内容： - GB1102 圆股钢丝绳 - GB5972 起重机械用钢丝绳检验和报废实用规范 - GB6946 钢丝绳铝合金压制接头 - JB2901 汽轮机防锈技术条件 - JB2862 汽轮机包装技术条件 3 结构形式 3.1 三点式起吊工具（见图1），包括行车吊钩、调节机构、钢丝绳及汽缸。 3.2 四点式起吊工具（见图2），结构与三点式类似，但增加吊点以适应不同起吊要求。 4 技术要求 4.1 钢丝绳设计要求 4.1.1 应根据起吊工具结构、被起吊汽缸重量及起吊位置等确定每根钢丝绳承受的拉力。钢丝绳直径和股数应保证在最大承载时有足够安全系数，一般不小于7，钢丝绳应符合GB1102规定。 4.1.2 钢丝绳套环应有足够的编结长度，不小于钢丝绳直径的15倍，且不得小于300mm。 4.1.3 钢丝绳套环采用铝合金压制接头时，应符合GB6946规定。 4.1.4 起吊工具应至少有一根钢丝绳可在高度方向调节。 4.1.5 调节机构应根据最大设计载荷进行设计。 5 检验和试验 5.1 钢丝绳应按GB5972规定进行检验。 5.2 起吊工具应进行承载试验，外加负载不小于1.5倍实际载荷，持续时间不少于15分钟。目视检查钢丝绳无断裂、松脱等异常情况，调节机构零件表面不得有裂纹。 6 防锈、包装和贮存 6.1 起吊工具零部件应按JB2901规定进行防锈处理。 6.2 起吊工具按JB2862规定进行随机装箱。 6.3 起吊工具应置于干燥通风处，并安放在支架上。钢丝绳应防止损伤和锈蚀，并保持良好润滑状态。 附加说明 本标准由机械电子工业部上海发电设备成套设计研究所提出并归口，由东方汽轮机厂和上海发电设备成套设计研究所负责起草，主要起草人包括扬瑞福、任启华、方崇华。
