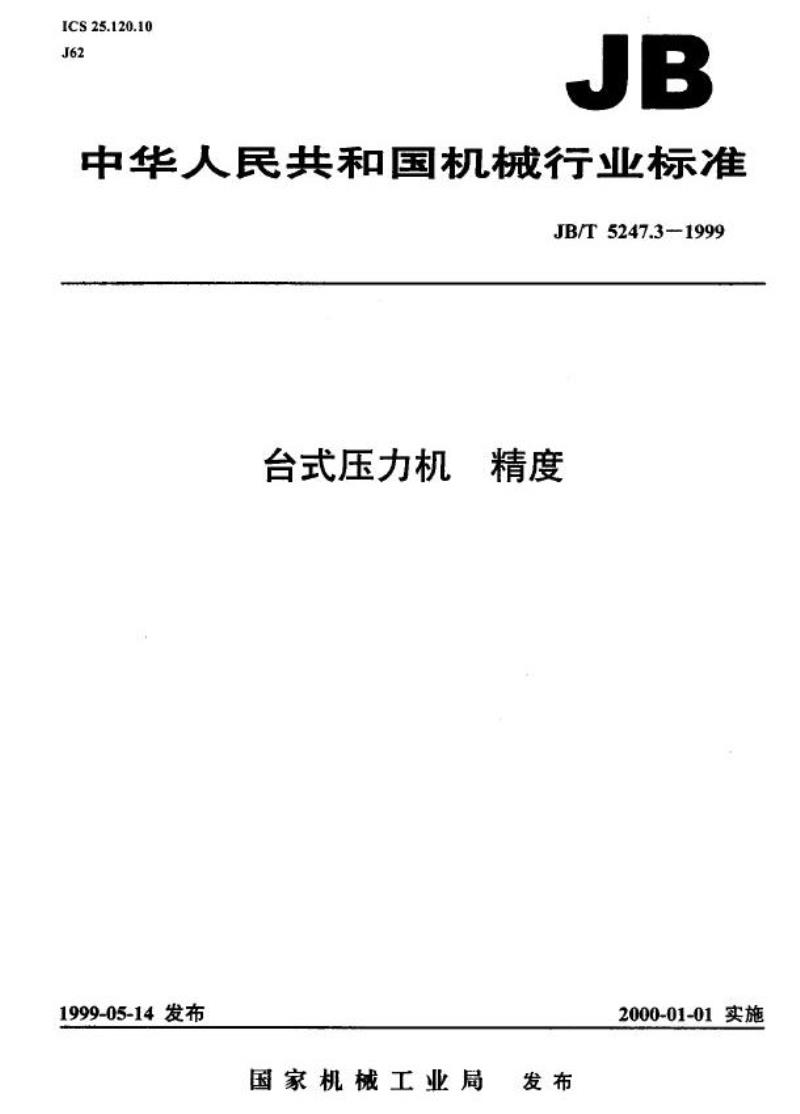

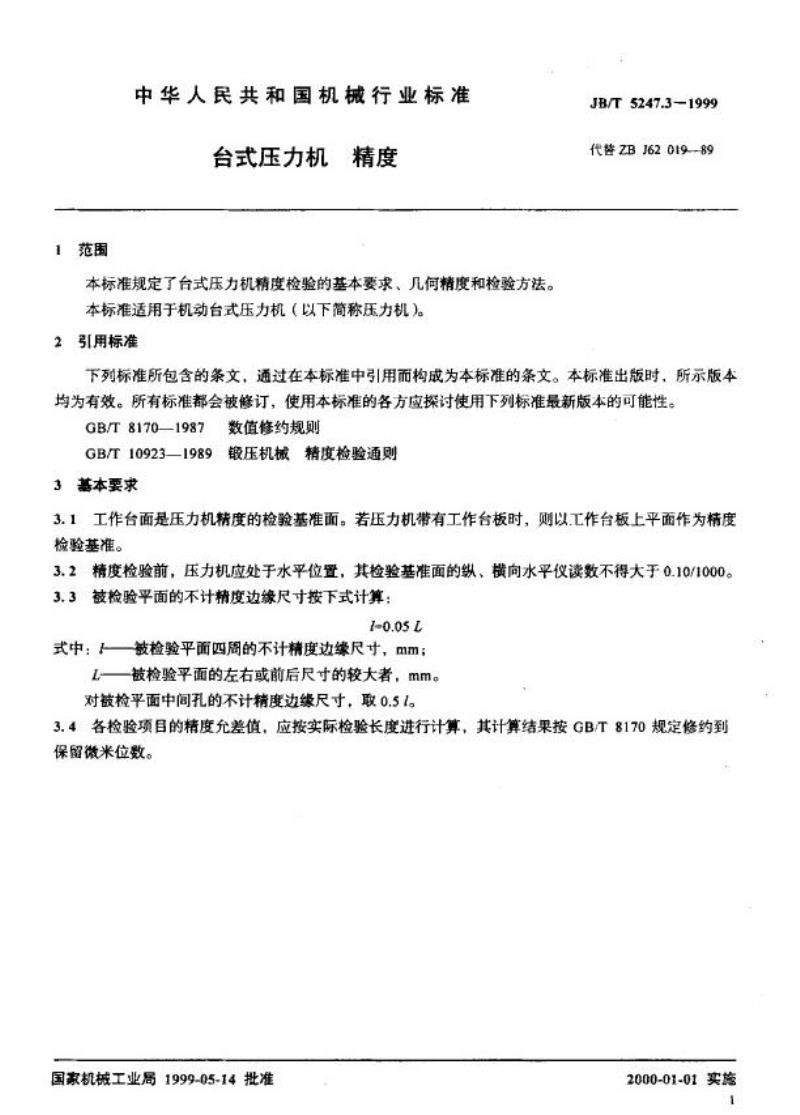

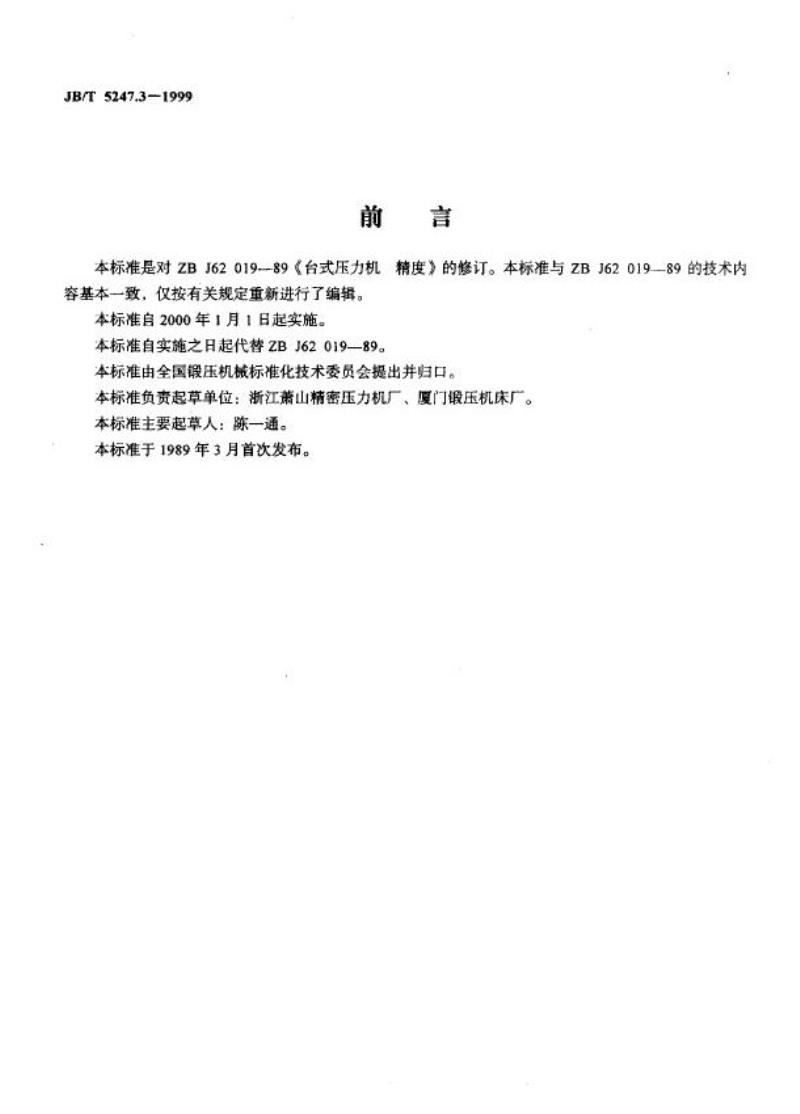

中华人民共和国机械行业标准 JB/T5247.3-1999 台式压力机 精度 前言 本标准是对ZBJ62019-89《台式压力机精度》的修订。本标准与ZBJ62019-89的技术内容基本一致，仅按有关规定重新进行了编辑。本标准自2000年1月1日起实施，实施之日起代替ZBJ62019-89。本标准由全国锻压机械标准化技术委员会提出并归口。本标准负责起草单位为浙江萧山精密压力机厂和厦门锻压机床厂，主要起草人为陈一通。本标准于1989年3月首次发布。 1 范围 本标准规定了台式压力机精度检验的基本要求、几何精度和检验方法。本标准适用于机动台式压力机（以下简称压力机）。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB/T8170—1987 数值修约规则 - GB/T10923—1989 锻压机械精度检验通则 3 基本要求 3.1 工作台面是压力机精度的检验基准面。若压力机带有工作台板时，则以工作台板上平面作为精度检验基准。 3.2 精度检验前，压力机应处于水平位置，其检验基准面的纵、横向水平仪读数不得大于0.10/1000。 3.3 被检验平面的不计精度边缘尺寸按下式计算： 10.05L 式中： - 1 被检验平面四周的不计精度边缘尺寸，单位为毫米； - L 为被检验平面的左右或前后尺寸的较大者，单位为毫米。 对被检平面中间孔的不计精度边缘尺寸，取0.51。 3.4 各检验项目的精度允差值，应按实际检验长度进行计算，其计算结果按GB/T8170规定修约到保留微米位数。 国家机械工业局于1999年5月14日批准本标准，2000年1月1日实施。
