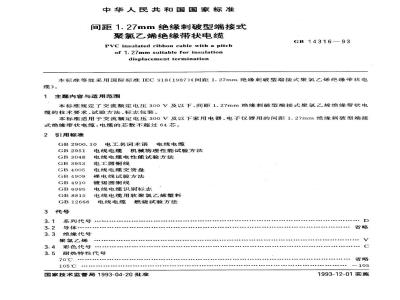

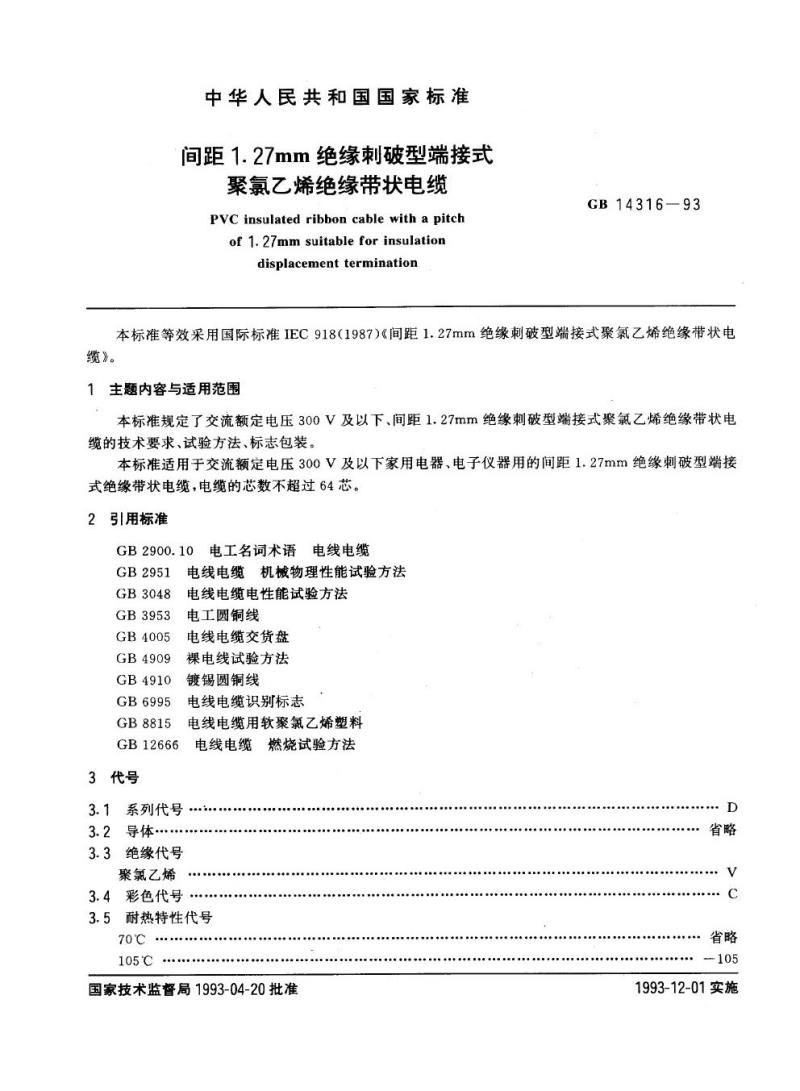

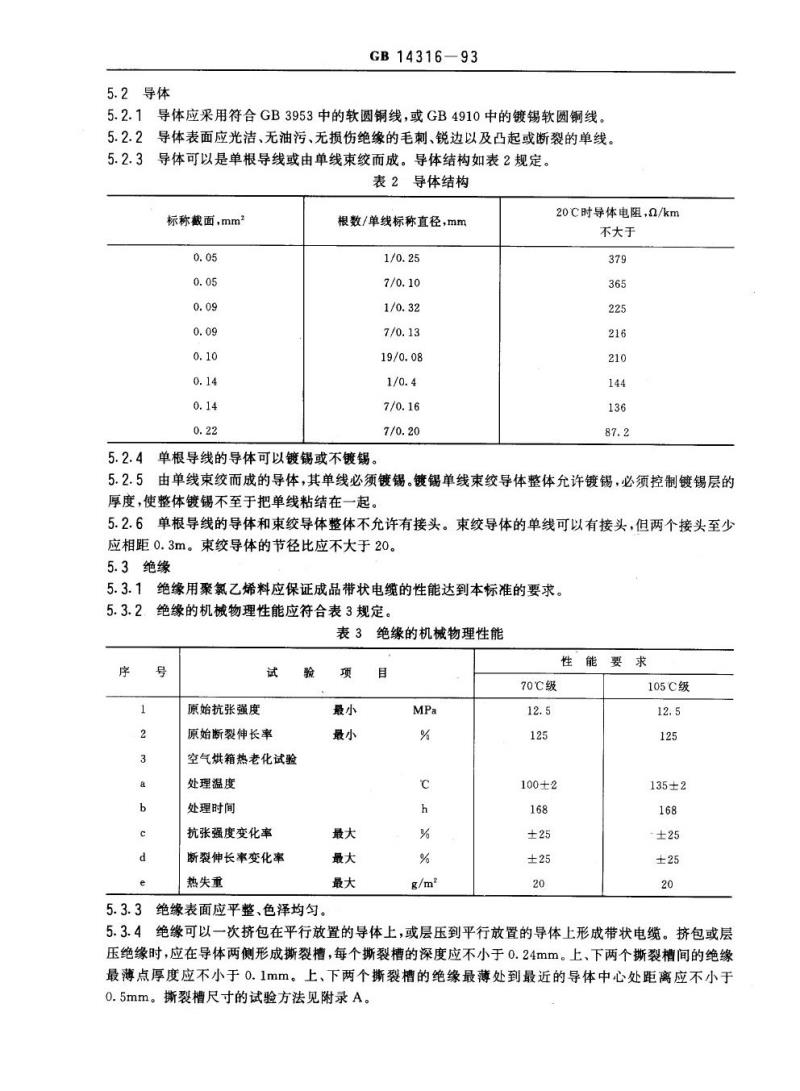

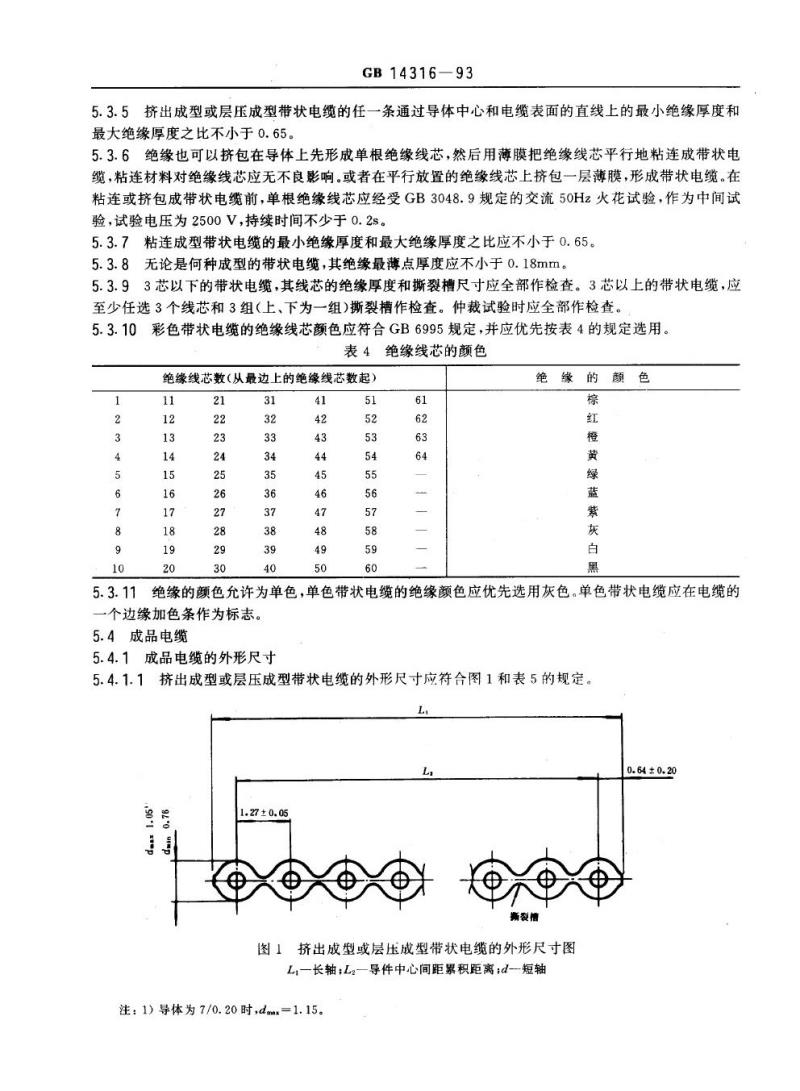

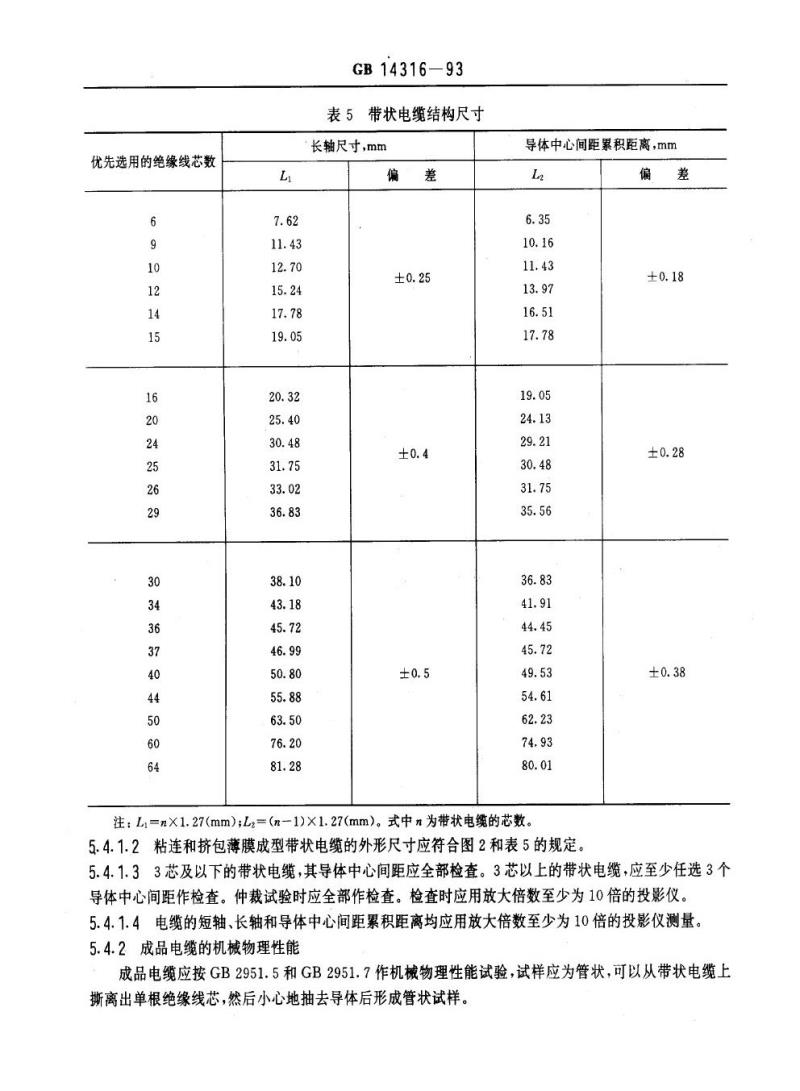

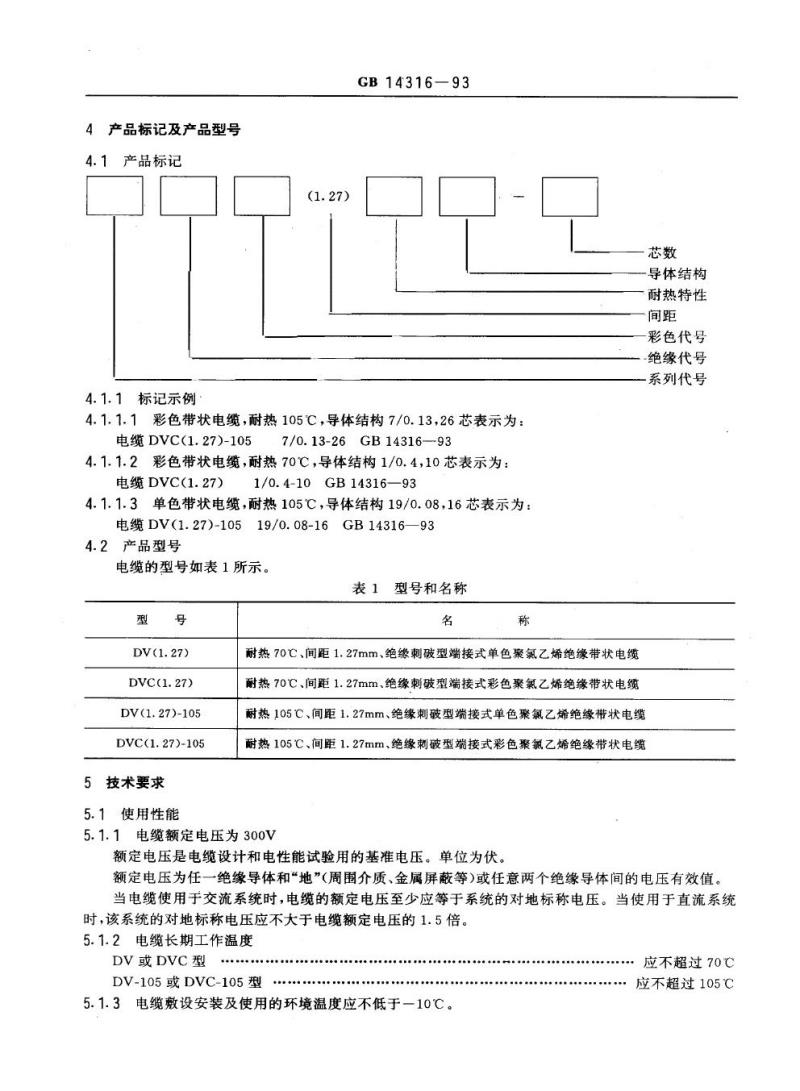

中华人民共和国国家标准 间距1.27mm绝缘刺破型端接式聚氯乙烯绝缘带状电缆 GB14316-93 本标准等效采用国际标准IEC918（1987）《间距1.27mm绝缘刺破型端接式聚氯乙烯绝缘带状电缆》。 1 主题内容与适用范围 本标准规定了交流额定电压300V及以下、间距1.27mm绝缘刺破型端接式聚氯乙烯绝缘带状电缆的技术要求、试验方法、标志包装。本标准适用于交流额定电压300V及以下家用电器、电子仪器用的间距1.27mm绝缘刺破型端接式绝缘带状电缆，电缆的芯数不超过64芯。 2 规范性引用文件 GB2900.10 GB2951 GB3048 GB3953 GB4005 GB4909 GB4910 GB6995 GB8815 GB12666 3 代号 3.1 系列代号 3.2 导体 3.3 绝缘代号 聚氯乙烯 3.4 彩色代号 3.5 耐热特性代号 70℃ 105℃ 1993-04-20 国家技术监督局批准 1993-12-01 实施 4 产品标记及产品型号 4.1 产品标记 4.1.1 标记示例 (1.27) GB14316-93 4.1.1.1 彩色带状电缆，耐热105℃，导体结构7/0.13，26芯表示为：电缆DVC(1.27)-105 7/0.13-26GB14316-93 4.1.1.2 彩色带状电缆，耐热70℃，导体结构1/0.4，10芯表示为：电缆DVC(1.27）1/0.4-10GB14316-93 4.1.1.3 单色带状电缆，耐热105℃，导体结构19/0.08，16芯表示为：电缆DV(1.27)-105 19/0.08-16GB14316-93 4.2 产品型号 电缆的型号如表1所示。 表1 型号和名称 型号 DV(1.27) DVC(1.27) DV(1.27)-105 DVC(1.27)-105 5 技术要求 5.1 使用性能 5.1.1 电缆额定电压为300V。额定电压是电缆设计和电性能试验用的基准电压。单位为伏。额定电压为任一绝缘导体和“地”或任意两个绝缘导体间的电压有效值。当电缆使用于交流系统时，电缆的额定电压至少应等于系统的对地标称电压。直流系统时，电缆额定电压应不大于直流系统对地标称电压的1.5倍。 5.1.2 电缆长期工作温度 DV或DVC型 DV-105或DVC-105型 5.1.3 电缆敷设安装及使用的环境温度应不低于-10℃，不超过70℃或105℃。 5.2 导体 5.2.1 导体应采用符合GB3953中的软圆铜线，或GB4910中的镀锡软圆铜线。 5.2.2 导体表面应光洁、无油污、无损伤、毛刺、锐边及凸起或断裂的单线。 5.2.3 导体可以是单根导线或由单线束绞而成。导体结构如表2所规定。 表2 导体结构 标称截面（mm2） 0.05 0.09 0.10 0.14 0.22 根数/单线标称直径（mm） 1/0.25 7/0.10 1/0.32 7/0.13 19/0.08 1/0.4 7/0.16 7/0.20 5.2.4 单根导线的导体可以镀锡或不镀锡。 5.2.5 由单线束绞而成的导体，其单线必须镀锡。 5.2.6 单根导线的导体和束绞导体整体不允许有接头。 5.3 绝缘 5.3.1 绝缘用聚氯乙烯料应保证成品带状电缆的性能。
