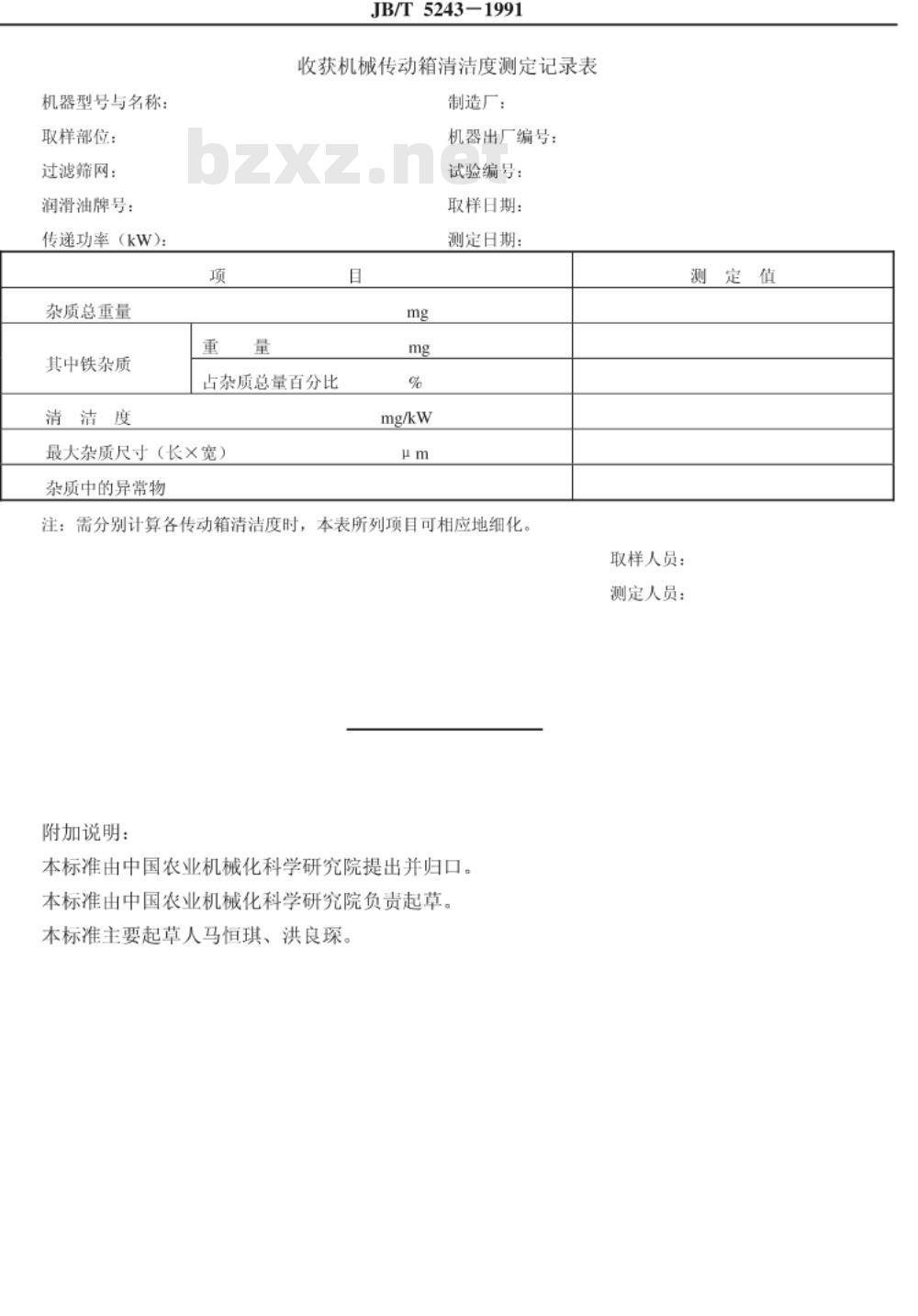

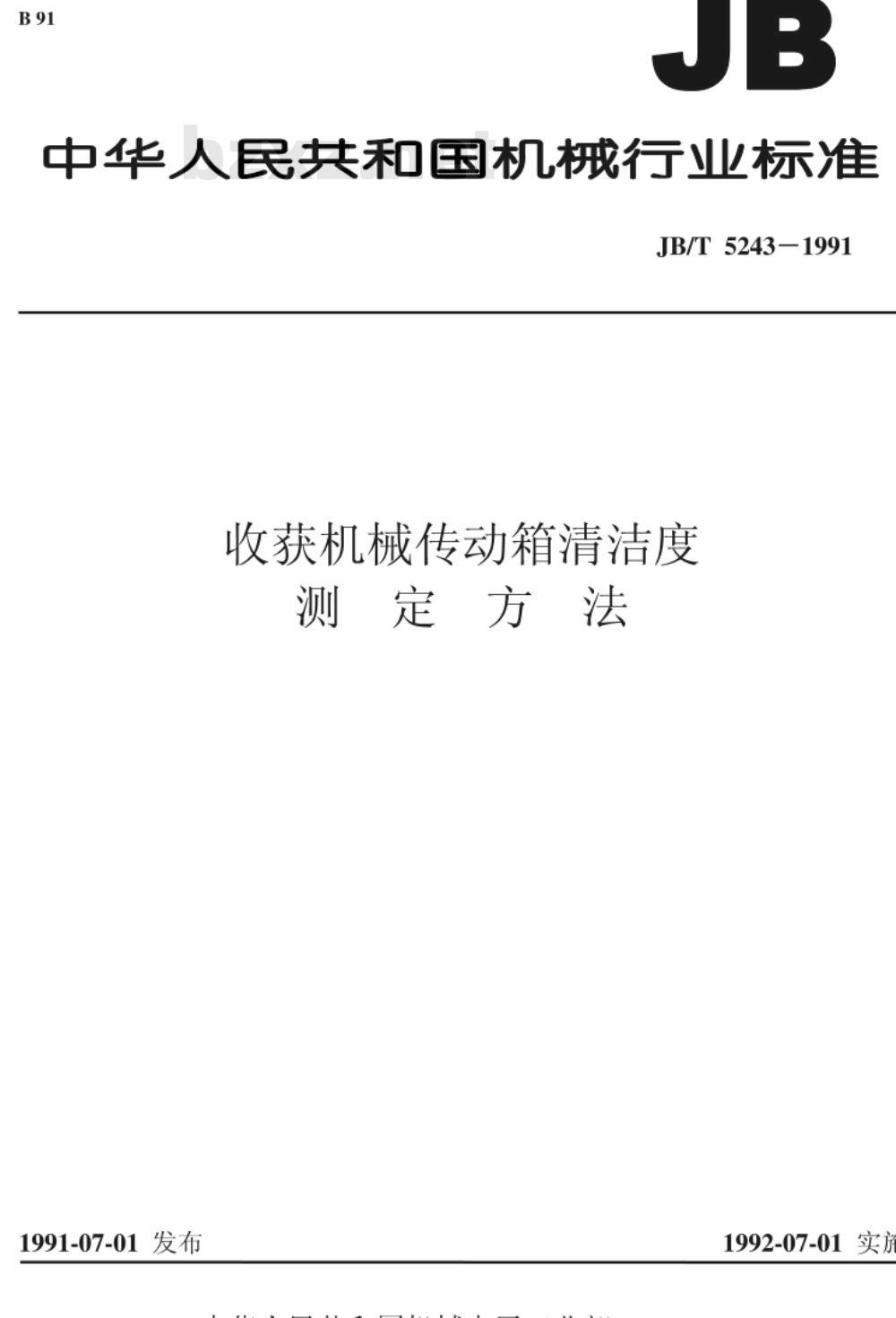

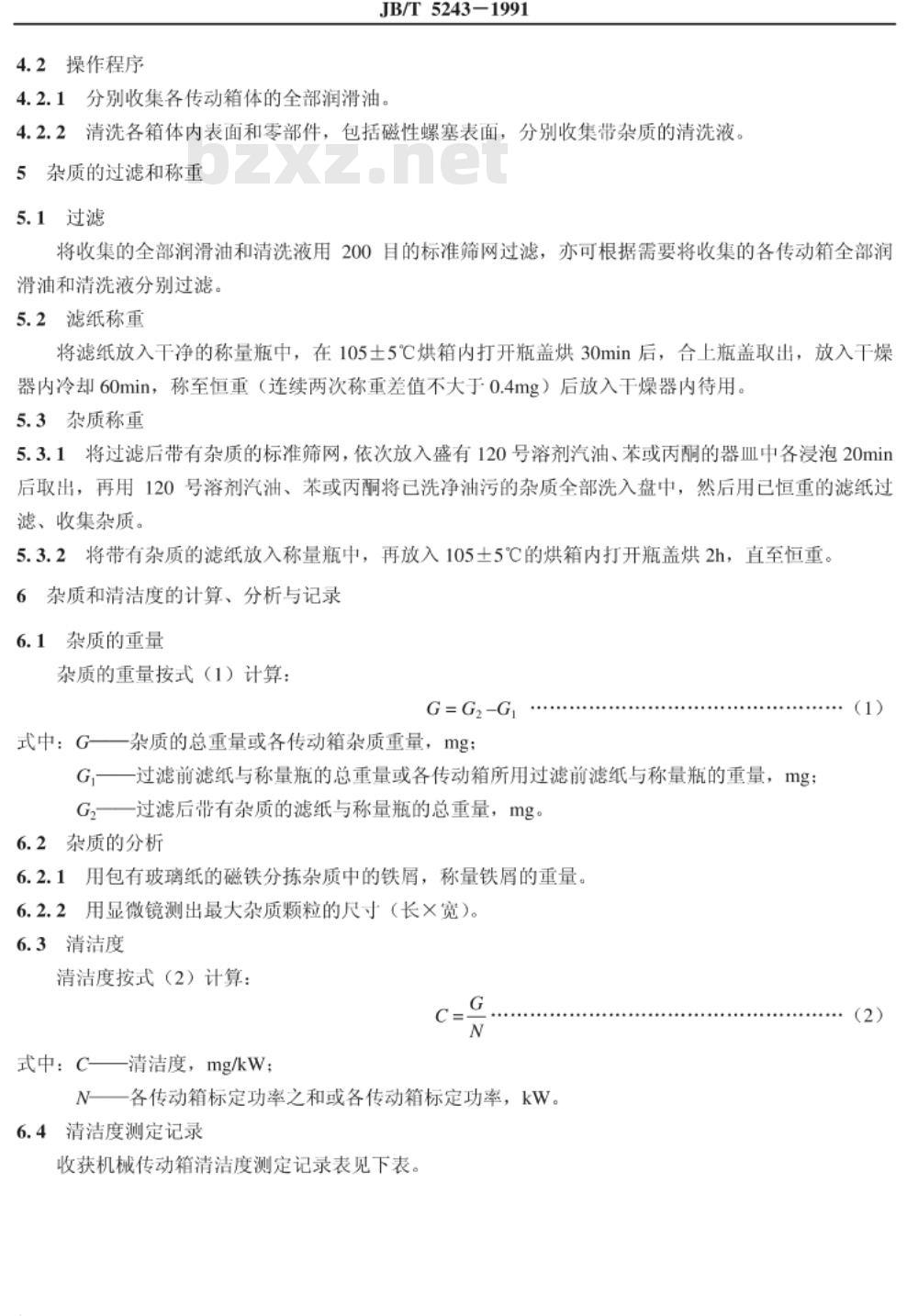

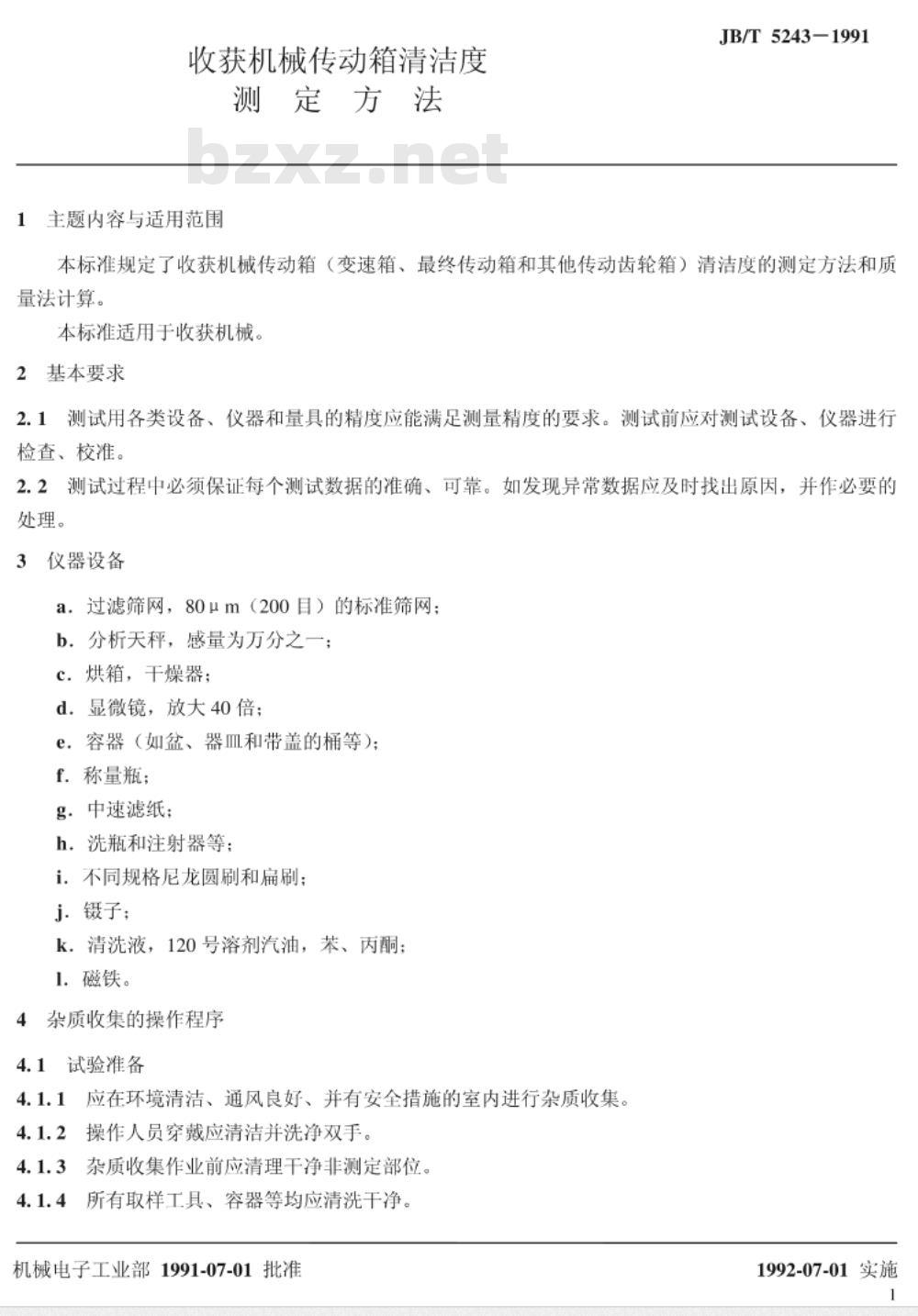

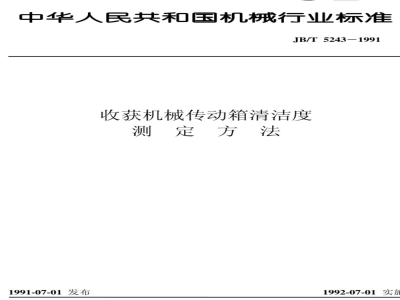

中华人民共和国机械行业标准 JB/T5243-1991 收获机械传动箱清洁度测定方法 发布：1991-07-01 实施：1992-07-01 1 主题内容与适用范围 本标准规定了收获机械传动箱（变速箱、最终传动箱及其他传动齿轮箱）清洁度的测定方法和质量法计算，适用于收获机械。 2 基本要求 2.1 测试用各类设备、仪器和量具的精度应满足测量精度要求，测试前应检查和校准。 2.2 测试过程中必须保证每个测试数据的准确可靠，如发现异常数据应及时查明原因并作必要处理。 3 仪器设备 - 过滤筛网，80μm（200目）标准筛网 - 分析天秤，感量为万分之一 - 烘箱、干燥器 - 显微镜，放大40倍 - 容器（如盆、器皿和带盖桶） - 称量瓶 - 中速滤纸 - 洗瓶和注射器 - 不同规格尼龙圆刷和扁刷 - 镊子 - 清洗液：120号溶剂汽油、苯、丙酮 - 磁铁 4 杂质收集操作程序 4.1 试验准备 - 应在环境清洁、通风良好且有安全措施的室内进行 - 操作人员穿戴清洁并洗净双手 - 杂质收集前应清理非测定部位 - 所有取样工具和容器应清洗干净 4.2 操作程序 - 分别收集各传动箱体的全部润滑油 - 清洗箱体内表面及零部件（含磁性螺塞表面），收集带杂质的清洗液 5 杂质的过滤和称重 5.1 过滤 将收集的润滑油和清洗液用200目标准筛网过滤，可分传动箱进行。 5.2 滤纸称重 滤纸放入干净称量瓶中，在105±5℃烘箱内开瓶烘30分钟后合瓶，放入干燥器冷却60分钟，称至恒重（连续两次称重差不大于0.4mg）待用。 5.3 杂质称重 5.3.1 将过滤后带杂质的标准筛网依次浸泡于120号溶剂汽油、苯或丙酮中20分钟，再用溶剂将已洗净油污的杂质洗入盘中，过滤收集杂质。 5.3.2 将带杂质的滤纸放入称量瓶，在105±5℃烘箱中开瓶烘2小时，直至恒重。 6 杂质和清洁度计算、分析与记录 6.1 杂质重量 G = G2 - G1 其中： G — 杂质总重量或各传动箱杂质重量，mg； G1 — 过滤前滤纸与称量瓶总重量，mg； G2 — 过滤后带杂质滤纸与称量瓶总重量，mg。 6.2 杂质分析 - 用包玻璃纸的磁铁分离杂质中的铁屑，并称量 - 用显微镜测定最大杂质颗粒尺寸（长×宽） 6.3 清洁度计算 C = G / N 其中： C — 清洁度，mg/kW； N — 各传动箱标定功率之和或各传动箱标定功率，kW。 6.4 清洁度测定记录 记录表项目包括： - 机器型号与名称 - 取样部位 - 过滤筛网 - 润滑油牌号 - 传递功率（kW） - 杂质总重量及其中铁杂质重量 - 清洁度 - 最大杂质尺寸（长×宽） - 杂质中的异常物 注：分别计算各传动箱清洁度时，记录表可相应细化。 附加说明 本标准由中国农业机械化科学研究院提出并归口，负责起草。本标准主要起草人为马恒琪、洪良琛。测定值由取样人员和测定人员记录。
