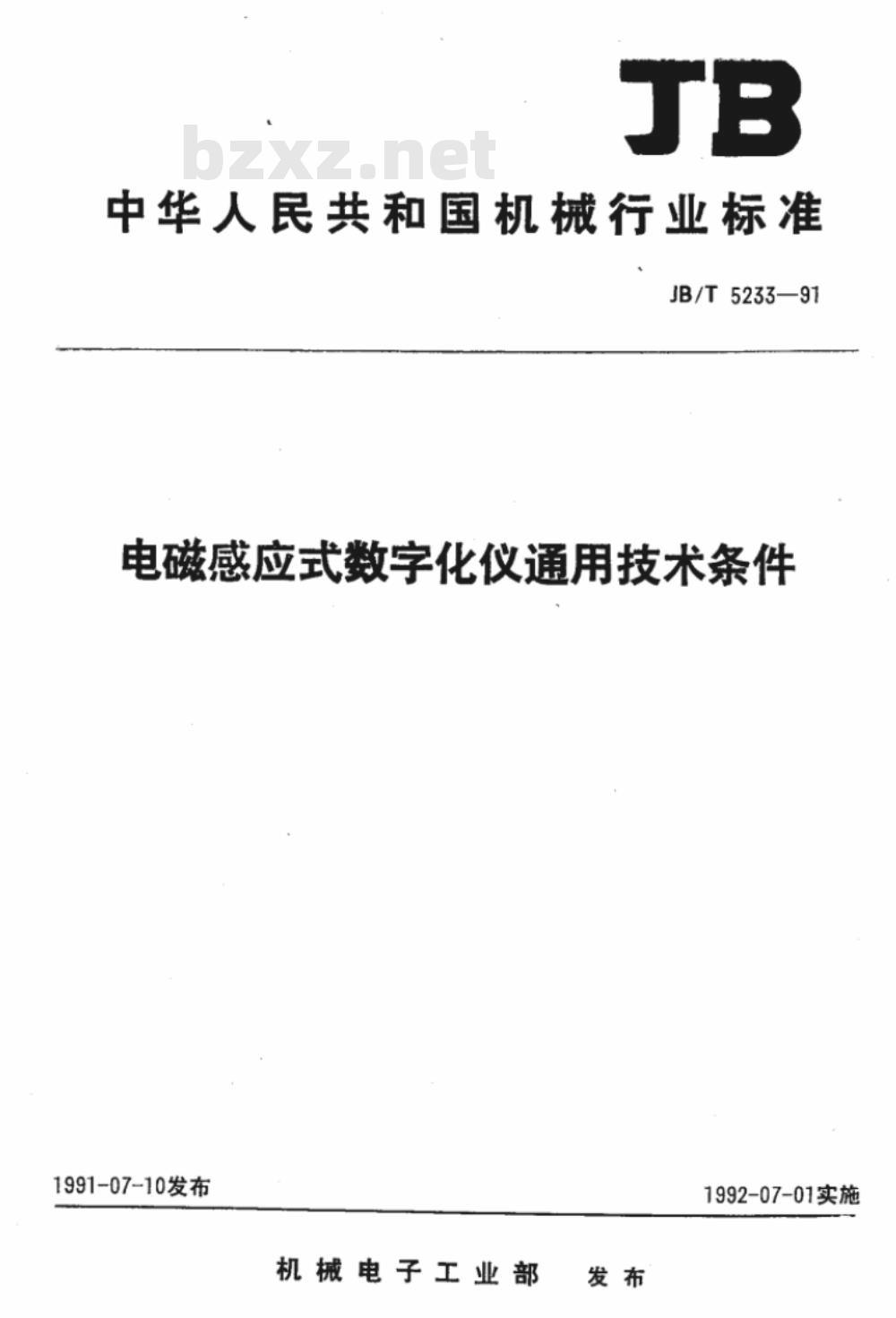

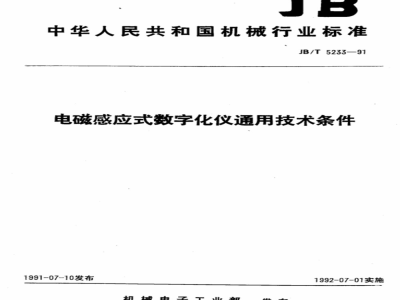

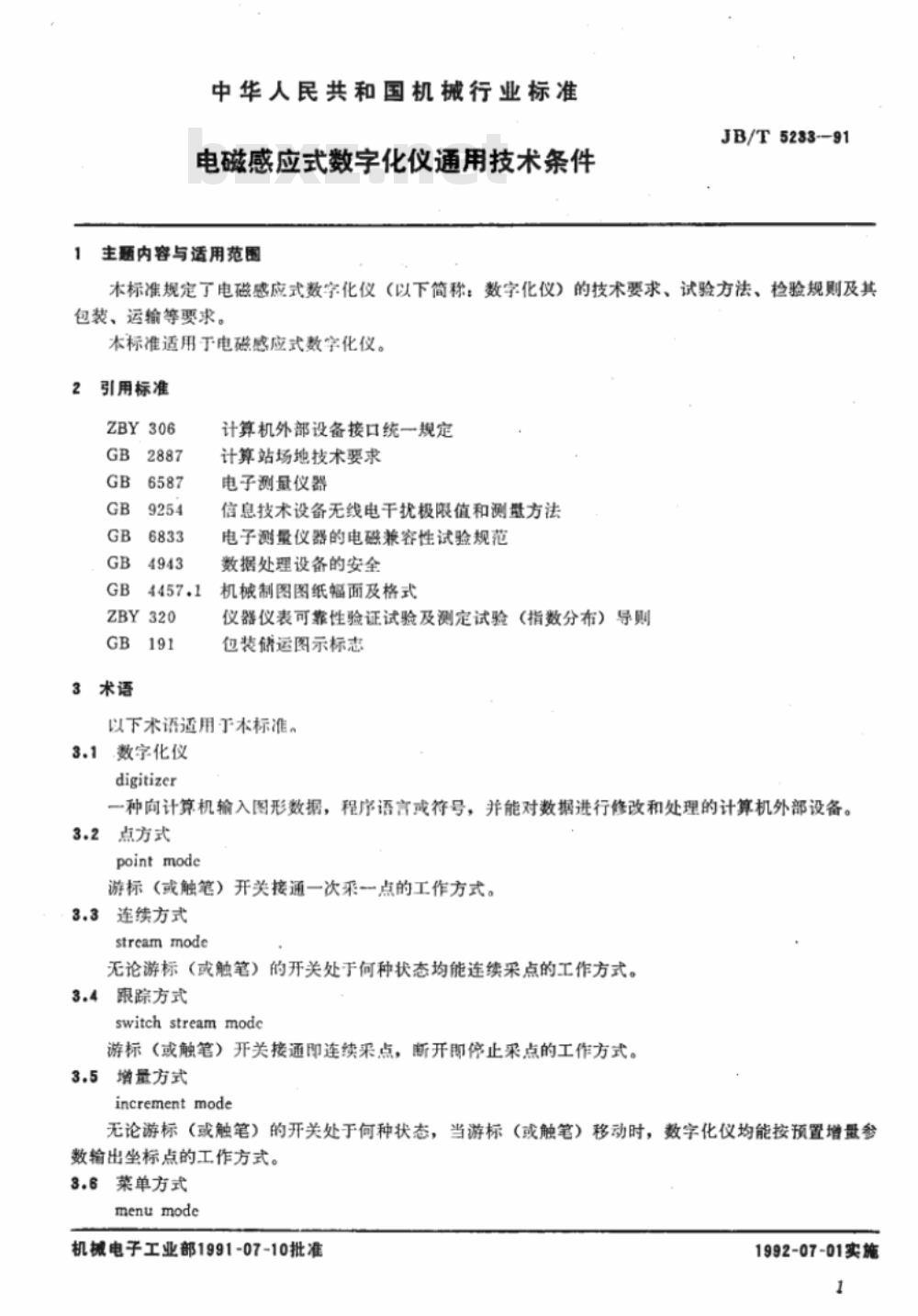

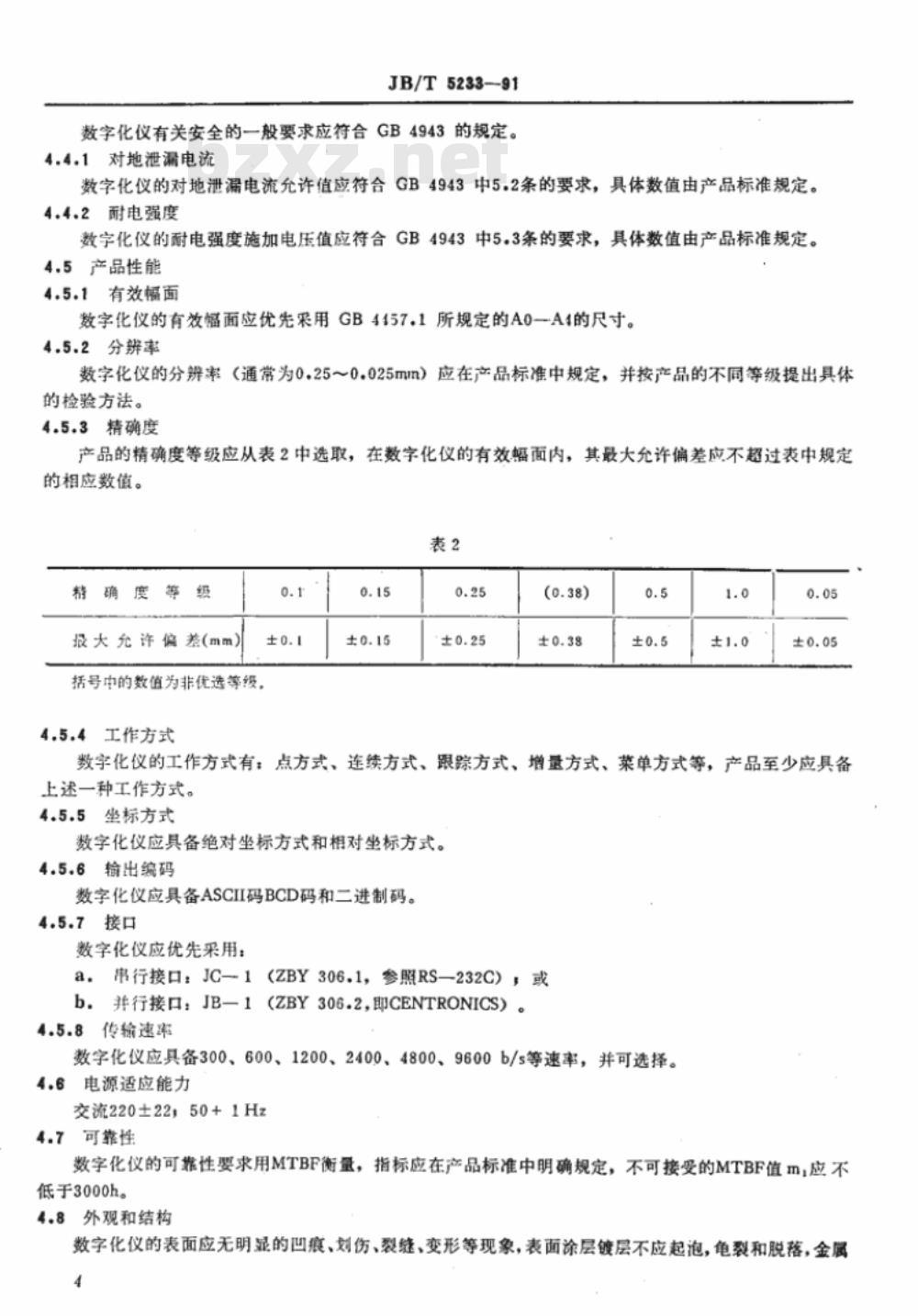

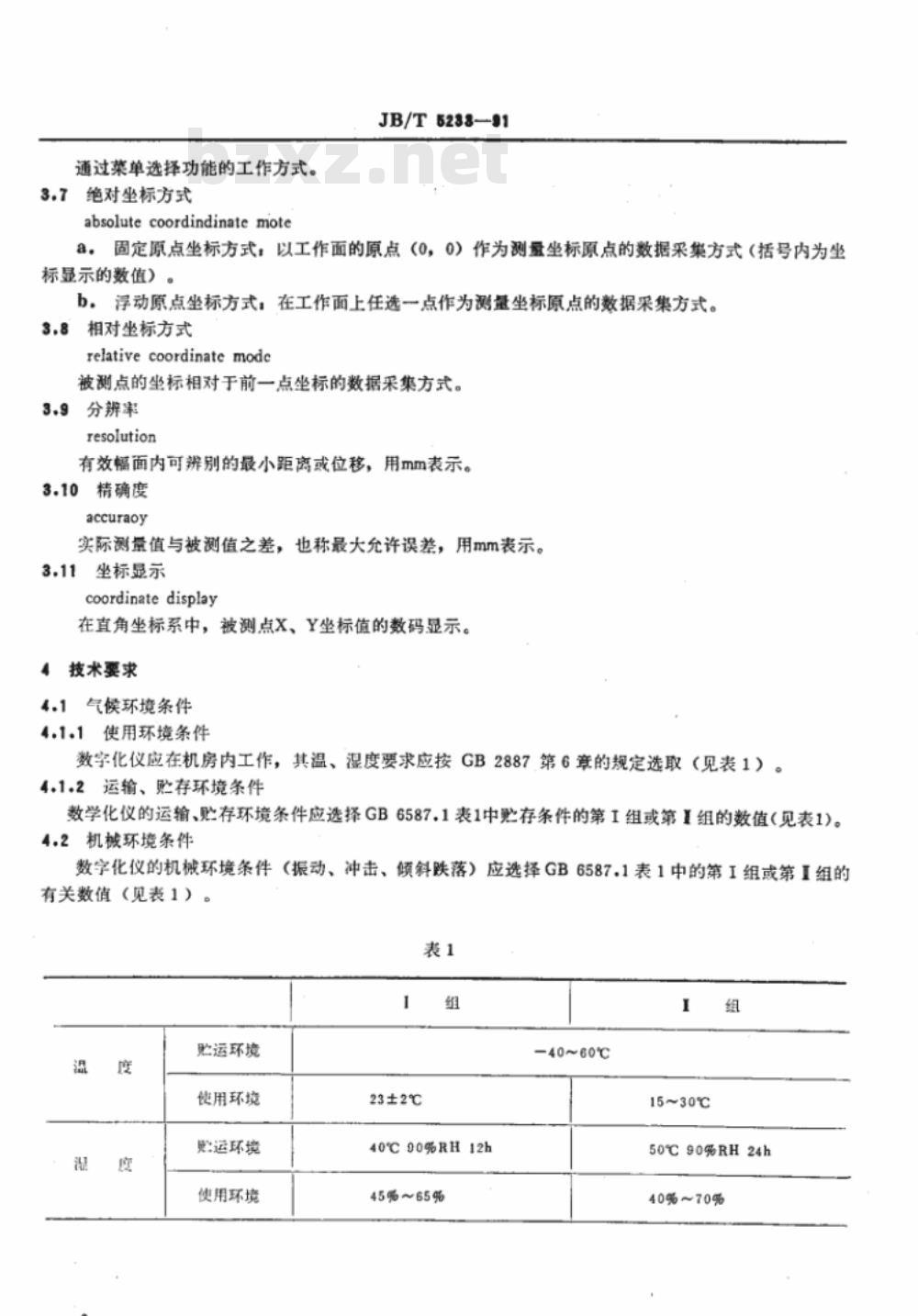

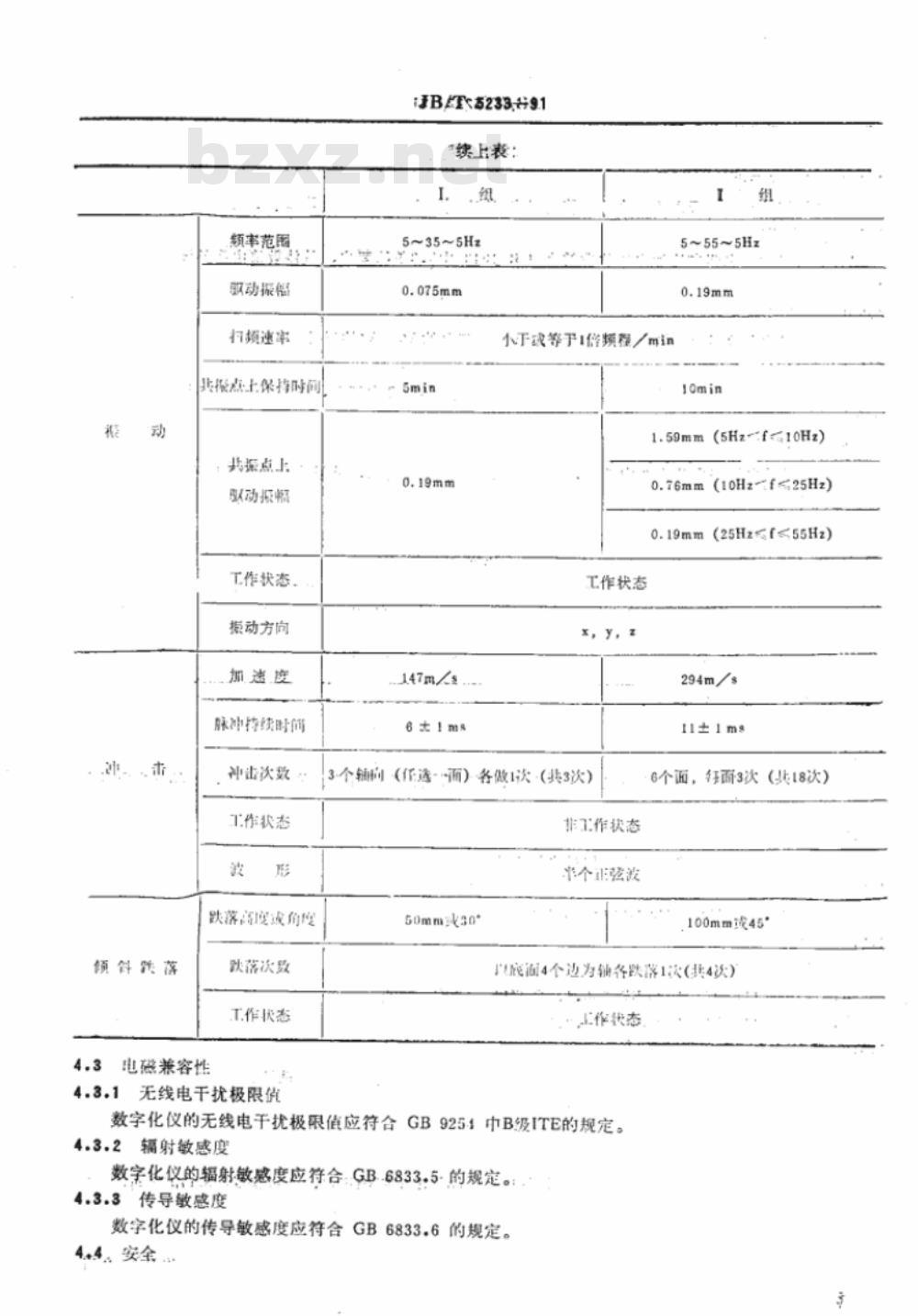

JB/T5233—91 中华人民共和国机械行业标准 电磁感应式数字化仪通用技术条件 发布日期：1991-07-10 实施日期：1992-07-01 发布单位：机械电子工业部 1 范围 本标准规定了电磁感应式数字化仪（以下简称数字化仪）的技术要求、试验方法、检验规则以及包装、运输等要求。本标准适用于电磁感应式数字化仪。 2 引用标准 本标准引用以下标准： - ZBY306 计算机外部设备接口统一规定 - GB2887 计算站场地技术要求 - GB6587 电子测量仪器环境试验规范 - GB9254 信息技术设备无线电干扰极限值和测量方法 - GB6833 电子测量仪器电磁兼容性试验规范 - GB4943 数据处理设备的安全 - GB4457.1 机械制图 图纸幅面及格式 - ZBY320 仪器仪表可靠性验证试验及测定试验导则（指数分布） - GB191 包装储运图示标志 3 术语 以下术语适用于本标准： 3.1 数字化仪（digitizer） 一种向计算机输入图形数据、程序语言或符号，并能对数据进行修改和处理的计算机外部设备。 3.2 点方式（point mode） 游标或触笔开关接通一次采集一个点的工作方式。 3.3 连续方式（stream mode） 无论游标或触笔开关状态如何，均能连续采集数据点的工作方式。 3.4 跟踪方式（switch stream mode） 游标或触笔开关接通时连续采点，断开时停止采点的工作方式。 3.5 增量方式（increment mode） 当游标或触笔移动时，数字化仪按预置增量参数输出坐标点的工作方式，与开关状态无关。 3.6 菜单方式（menu mode） 通过菜单选择功能的工作方式。 3.7 绝对坐标方式（absolute coordinate mode） 以固定原点为基准的数据采集方式，包括： - 固定原点坐标方式：以工作面原点（0，0）作为测量坐标原点 - 浮动原点坐标方式：在工作面任意选取一点作为测量原点 3.8 相对坐标方式（relative coordinate mode） 被测点坐标相对于前一点坐标的数据采集方式。 3.9 分辨率（resolution） 在有效幅面内可辨别的最小距离或位移，单位为mm。 3.10 精确度（accuracy） 实际测量值与被测值之差，即最大允许误差，单位为mm。 3.11 坐标显示（coordinate display） 在直角坐标系中对被测点X、Y坐标值进行数字显示。 4 技术要求 4.1 气候环境条件 4.1.1 使用环境条件 数字化仪应在机房内工作，其温度和湿度应符合GB2887第6章规定。 4.1.2 运输和贮存环境条件 数字化仪的运输与贮存环境应符合GB6587中规定的贮存条件Ⅰ组或Ⅱ组要求。 4.2 机械环境条件 数字化仪在振动、冲击及倾斜跌落等机械环境条件下，应符合GB6587中规定的Ⅰ组或Ⅱ组相关要求。 典型机械环境条件包括： - 振动频率范围：5Hz～55Hz - 振幅：约0.075mm或0.19mm - 扫频速率：不大于1倍频程/分钟 - 共振点保持时间：约5～10分钟 - 冲击加速度：约147m/s²或294m/s² - 脉冲持续时间：约6ms或11ms - 冲击次数：各方向多次重复 - 跌落试验：按规定高度和次数进行 4.3 电磁兼容性 4.3.1 无线电干扰极限 数字化仪的无线电干扰极限值应符合GB9254中B级信息技术设备（ITE）的规定。 4.3.2 辐射敏感度 数字化仪的辐射敏感度应符合GB6833相关规定。 本标准对电磁感应式数字化仪的术语、环境适应性、电气性能及电磁兼容性等方面提出了统一要求，为产品设计、制造和检验提供依据。
