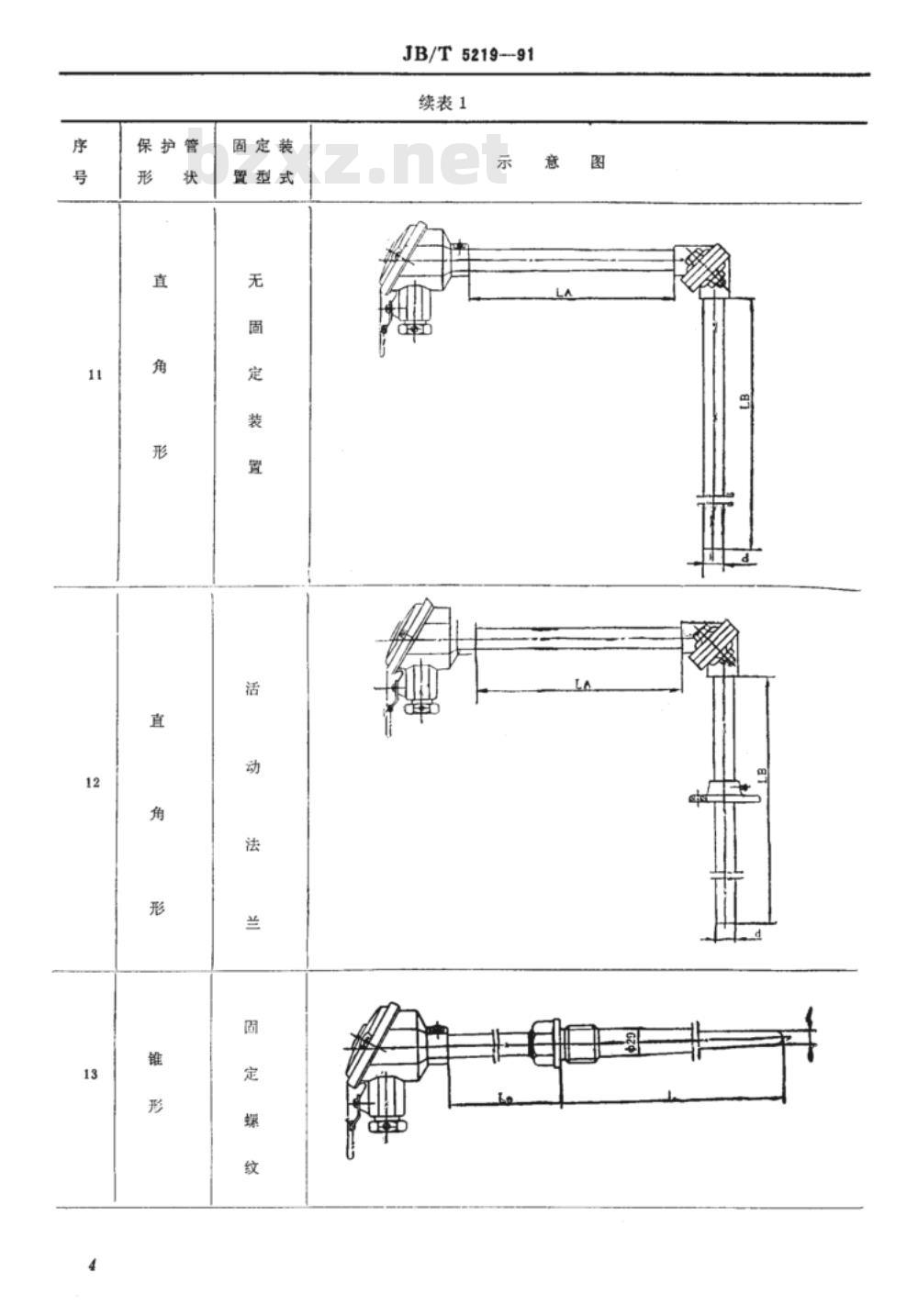

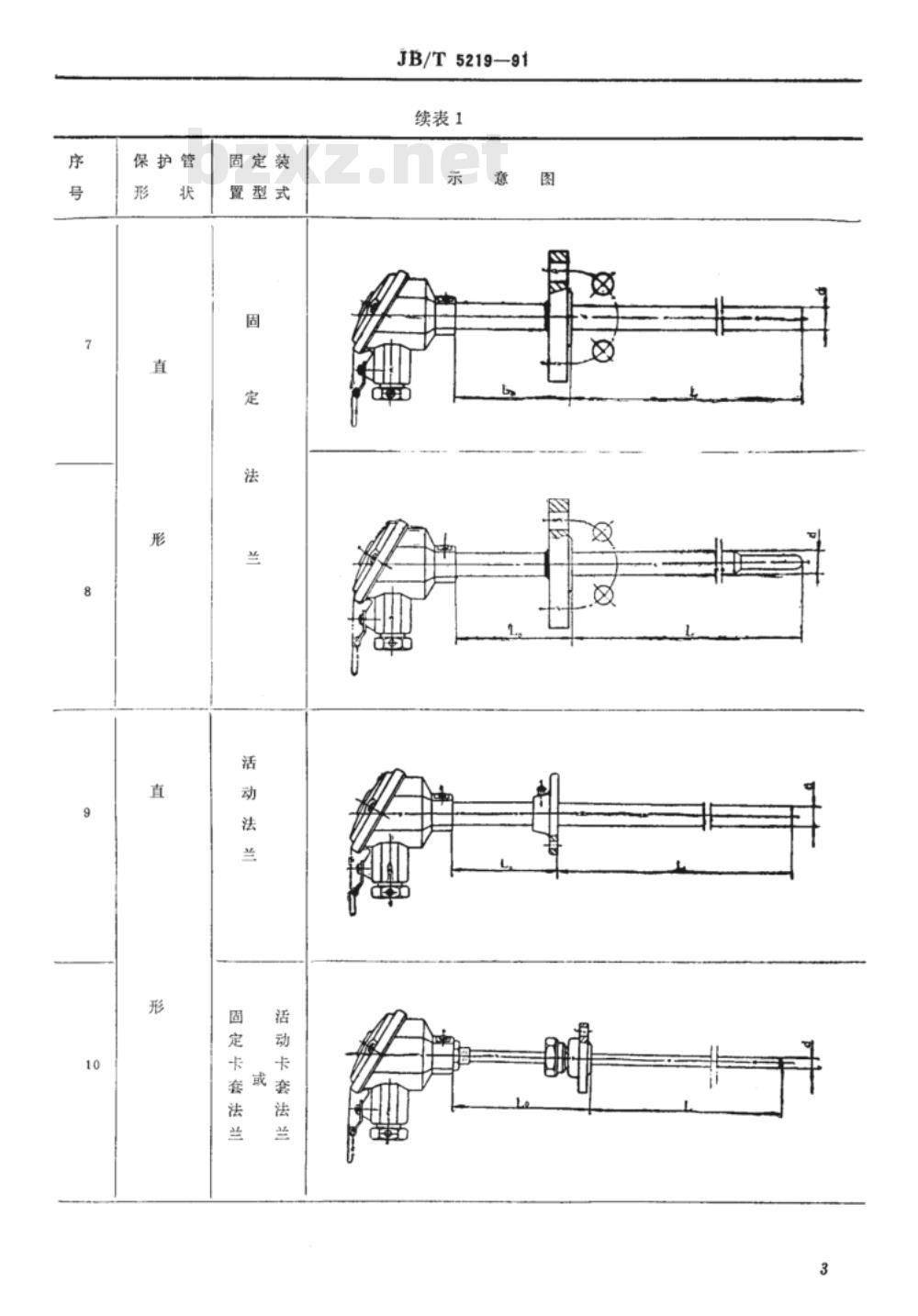

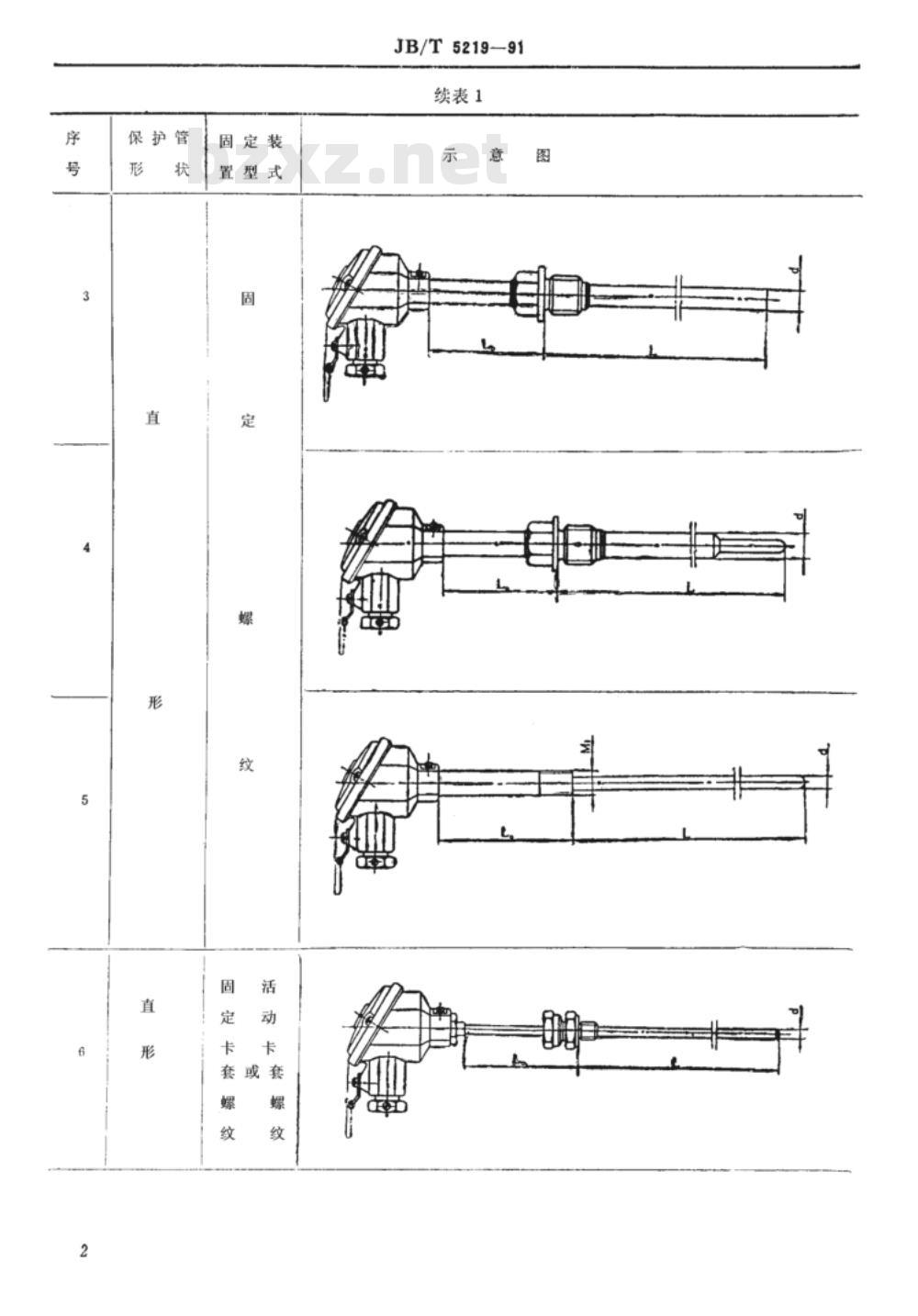

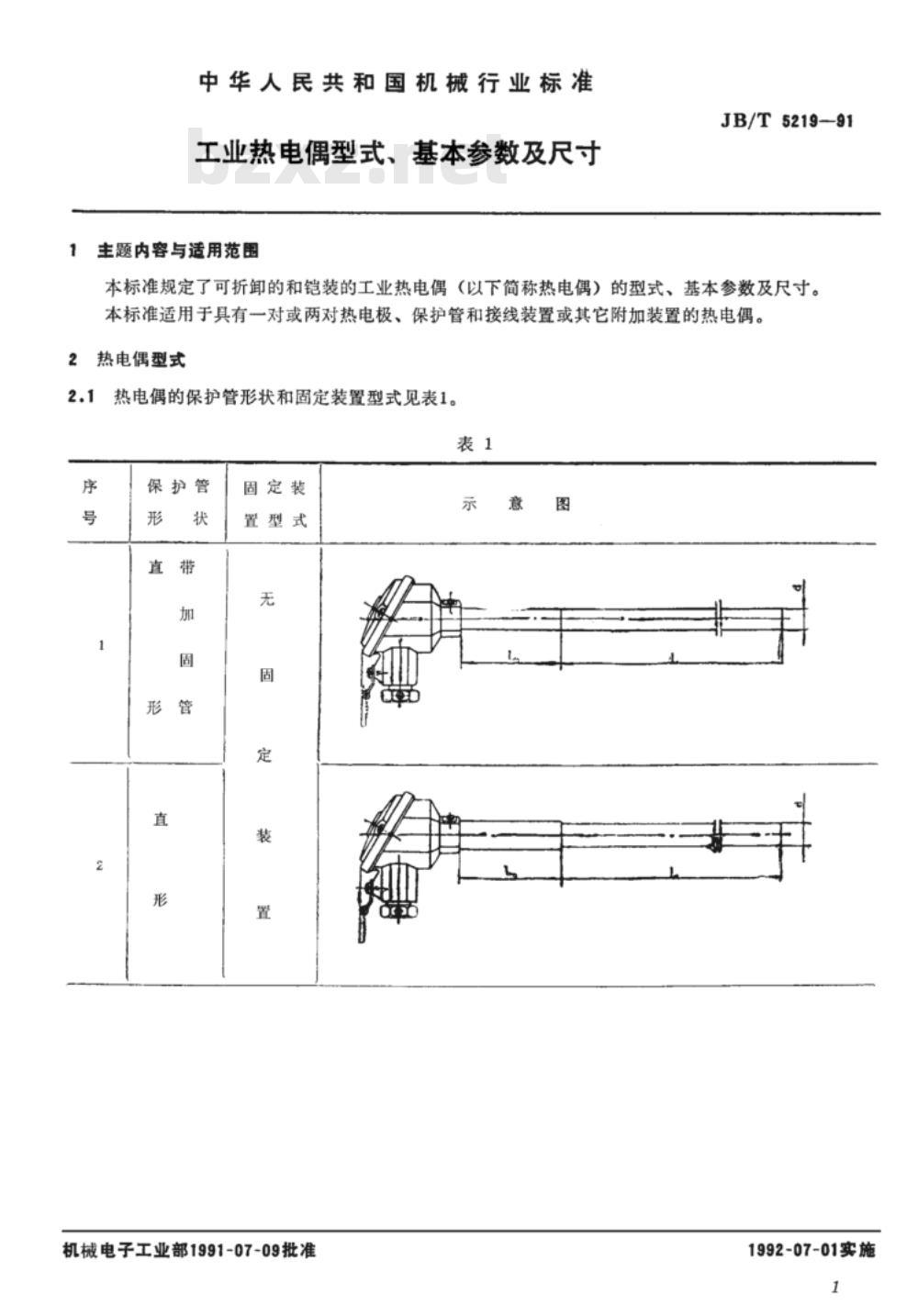

JB/T5219—91 中华人民共和国机械行业标准 工业热电偶型式、基本参数及尺寸 发布日期：1991-07-09 实施日期：1992-07-01 发布单位：机械电子工业部 1 范围 本标准规定了可拆卸式和铠装式工业热电偶（以下简称热电偶）的型式、基本参数及尺寸。本标准适用于具有一对或两对热电极、保护管以及接线装置或其他附加装置的热电偶。 2 热电偶型式 2.1 保护管形状及固定装置 热电偶的保护管形状主要包括直形、带加固管的直形、直角形和锥形等类型。固定装置型式包括： - 无固定装置 - 固定螺纹 - 活动卡套或套螺纹 - 固定法兰 - 活动法兰 - 焊接结构 注：表中部分螺纹尺寸（如M20×1.5）允许用户与生产厂协商确定其他规格。 2.2 接线装置型式 热电偶的接线装置主要包括以下几种型式： - 无接线盒（简易型） - 防护型（防淋、防溅、防喷等） - 隔爆型 - 插接座型 3 基本参数及尺寸 3.1 热电偶基本参数 热电偶的类型、分度号及温度范围如下： - 铂铑10%—铂（S型）：0～1600℃ - 铂铑30%—铂铑6%（B型）：600～1700℃ - 镍铬—镍硅（K型）：-200～1200℃ - 镍铬硅—镍硅（N型）：-200～1200℃ - 镍铬—铜镍（E型）：-200～900℃ - 铜—铜镍（T型）：-200～350℃ - 铁—铜镍（J型）：-40～750℃ 注：热电偶的实际工作温度范围与保护管材料、被测介质及热电极直径等因素有关，应由生产厂在说明书中明确。 3.2 保护管直径及置入深度 保护管直径d及置入深度L应按标准表格选取，一般依据使用环境和测量要求确定。 3.3 外露长度 热电偶的外露长度（L₀）根据接线装置型式不同而有所区别。插座接线盒和普通接线盒的外露长度应分别符合规定。 3.4 直角形保护管长度 直角形保护管的两段长度LA和LB通常为500mm或750mm。 3.5 固定装置尺寸 不同型式的固定装置尺寸如下： （1）螺纹固定装置： 适用于直形或锥形保护管，常用螺纹规格包括M16×1.5、M27×2、M33×2等。对应保护管直径一般为8mm、10mm、12mm、16mm、20mm等。 外露长度常见规格包括：30mm、50mm、100mm、150mm、200mm、250mm等。 （2）法兰连接装置： 包括固定法兰和活动法兰，适用于较大直径或高压场合。 （3）卡套螺纹连接： 包括活动卡套和固定卡套结构，适用于需要调节插入深度的场合。 注： 1）插座接线盒配用的热电偶，当保护管直径为12mm时，可选用M22×1.5连接螺纹。 2）对于特殊用途，允许用户与生产厂协商确定非标准尺寸。 以上内容规定了工业热电偶的主要结构形式、参数范围及安装尺寸，为设计、制造及选型提供依据。
