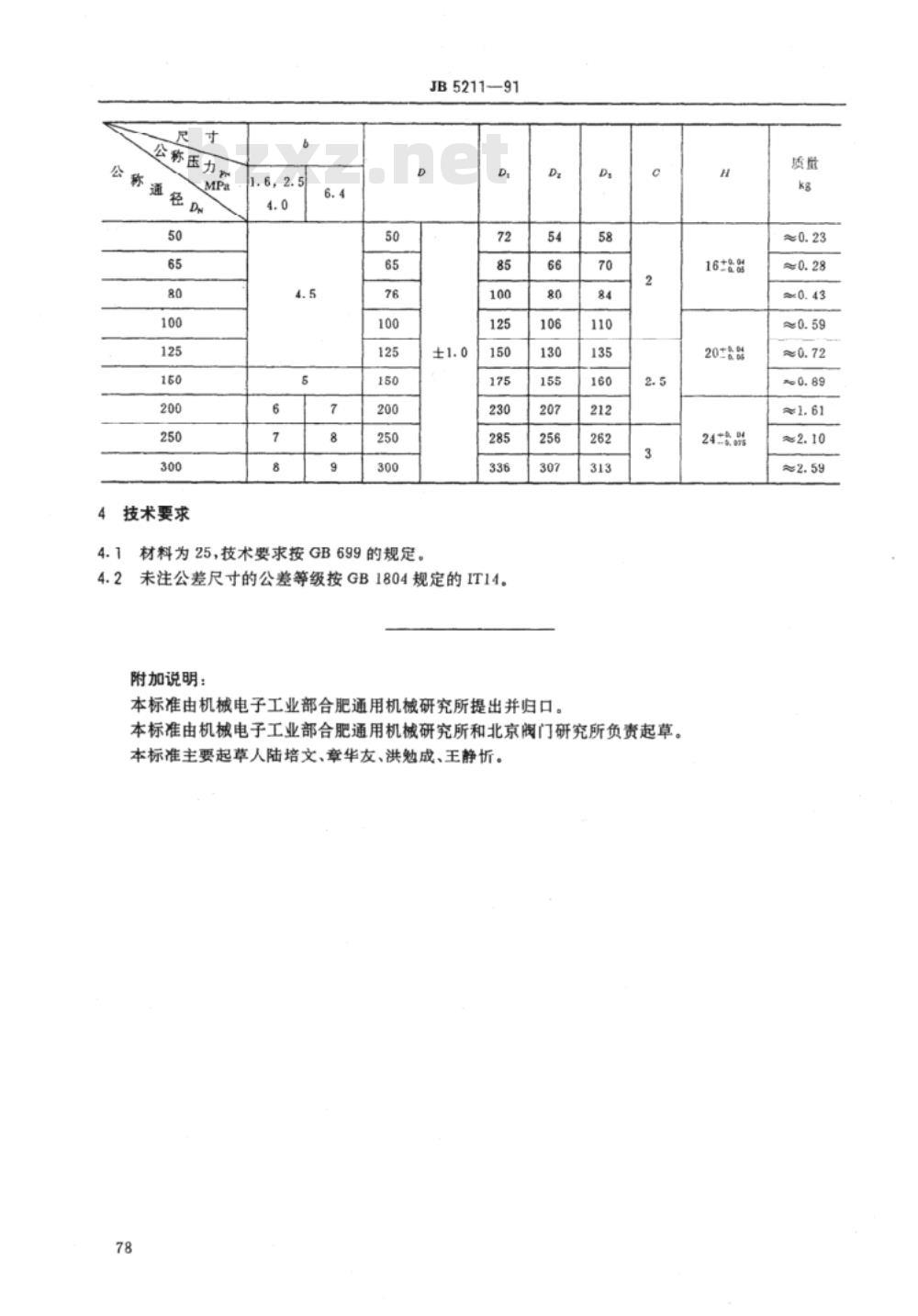

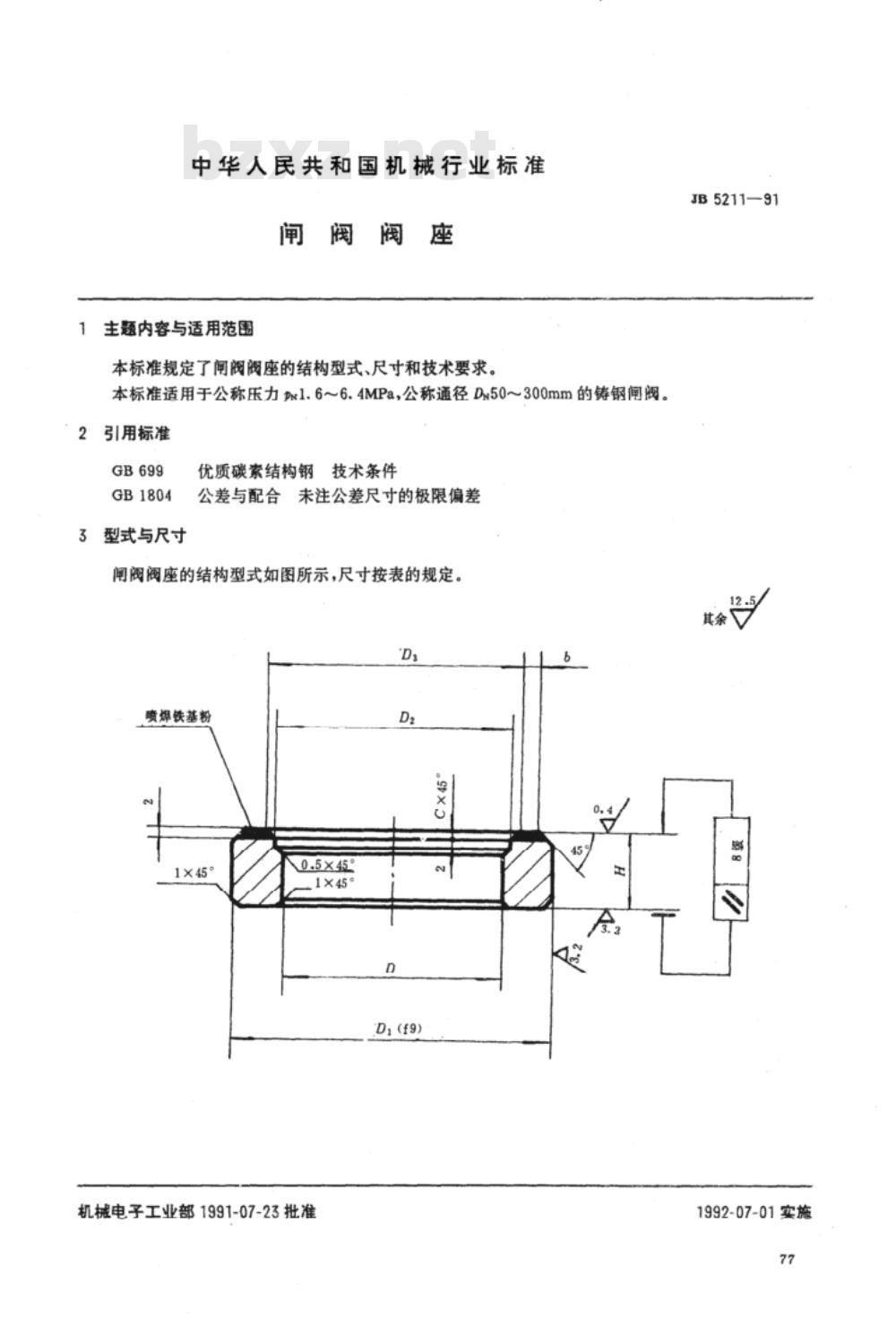

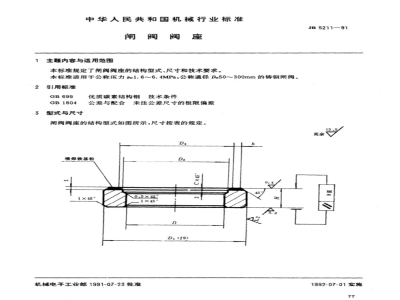

中华人民共和国机械行业标准 闸阀阀座 标准编号：JB 5211—91 发布日期：1991-07-23 实施日期：1992-07-01 发布单位：机械电子工业部 1 主题内容与适用范围 本标准规定了闸阀阀座的结构型式、尺寸和技术要求。本标准适用于公称压力PN1.6～6.4MPa、公称通径DN50～300mm的铸钢闸阀。 2 引用标准 GB 699 优质碳素结构钢技术条件 GB 1804 公差与配合 3 型式与尺寸 闸阀阀座的结构型式如图所示，其尺寸按相关表格规定执行。未注公差尺寸的极限偏差按GB 1804规定执行。 主要尺寸参数（单位：mm）： 公称通径DN：50、65、80、100、125、150、200、250、300 对应主要尺寸示例： D：72、85、100、125、150、175、230、285、336 D1：54、66、80、106、130、155、207、256、307 D2：58、70、84、110、135、160、212、262、313 相关压力等级（MPa）：1.6、2.5、4.0、6.4 质量（单位：kg）： 0.23、0.28、0.43、0.59、0.72、0.89、1.61、2.10、2.59 4 技术要求 4.1 材料采用25钢，其技术要求应符合GB 699的规定。 4.2 未注公差尺寸的公差等级按GB 1804规定的IT14执行。 附加说明 本标准由机械电子工业部合肥通用机械研究所提出并归口。 本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。 主要起草人：陆培文、章华友、洪勉成、王静析。
