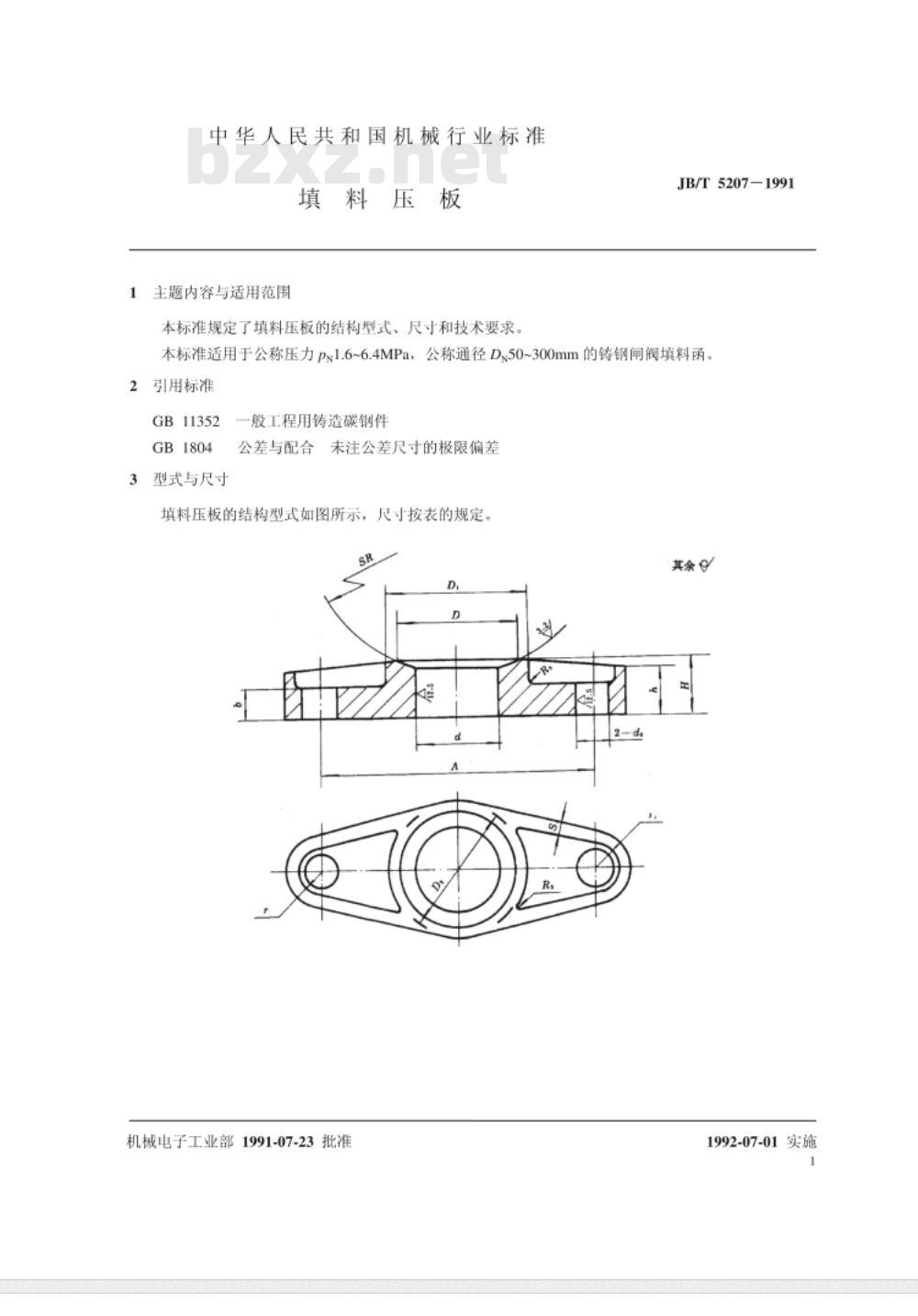

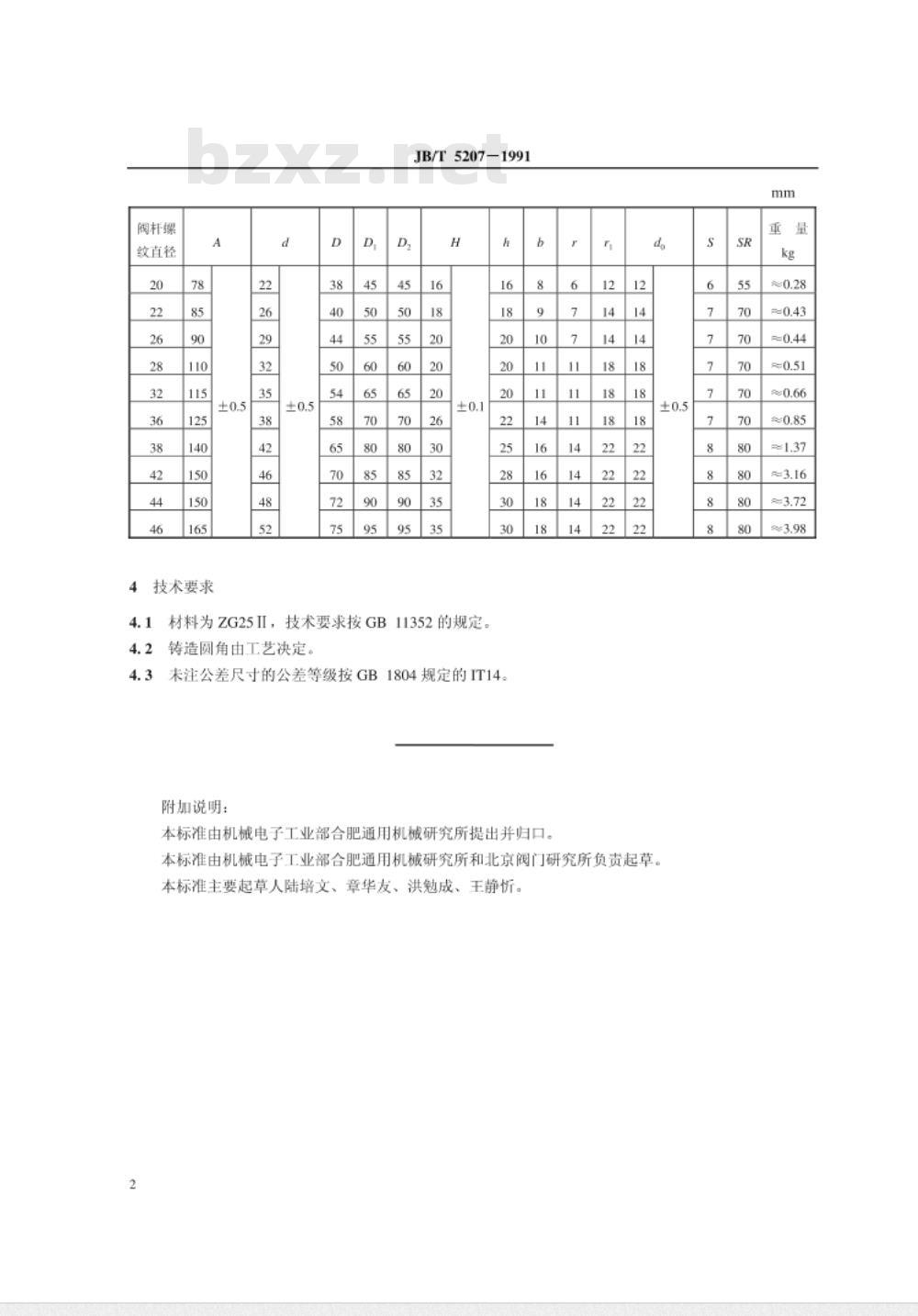

中华人民共和国机械行业标准 JB/T 5207-1991 填料压板 本标准于1991-07-23发布，自1992-07-01实施。 1 主题内容与适用范围 本标准规定了填料压板的结构型式、尺寸和技术要求。 本标准适用于公称压力Pn1.6～6.4MPa、公称通径Ds50～300mm的铸钢闸阀填料函。 2 引用标准 GB11352 一般工程用铸造碳钢件 GB1804 未注公差尺寸的极限偏差 3 型式与尺寸 填料压板的结构型式如图所示，其尺寸按表中规定执行。 主要尺寸参数如下： 阀杆螺纹直径（d）：20、22、26、28、32、36、38、42、44、46 mm。 对应尺寸A：78、85、90、110、115、125、140、150、150、165 mm（部分尺寸公差为±0.5）。 相关尺寸D：38、40、44、50、54、58、65、70、72、75 mm。 高度H：16、18、20、30、35、35 mm。 其他配合尺寸包括：16、18、20、20、25、28、30 mm等。 对边尺寸s：6、7、7、7、7、7、8、8 mm。 圆角半径SR：55、70、70、70、70、70、80、80、80 mm。 4 技术要求 4.1 材料为ZG25II，其技术要求按GB11352的规定执行。 4.2 铸造圆角由工艺确定。 4.3 未注公差尺寸按GB1804执行，公差等级为IT14。 5 质量 产品重量（kg）：0.28、0.43、0.44、0.51、0.66、0.85、1.37、3.16、3.72、3.98。 附加说明： 本标准由机械电子工业部合肥通用机械研究所提出并归口。 本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。 主要起草人：陆培文、章华友、洪勉成、王静忻。 本标准由机械科学研究院出版发行。
