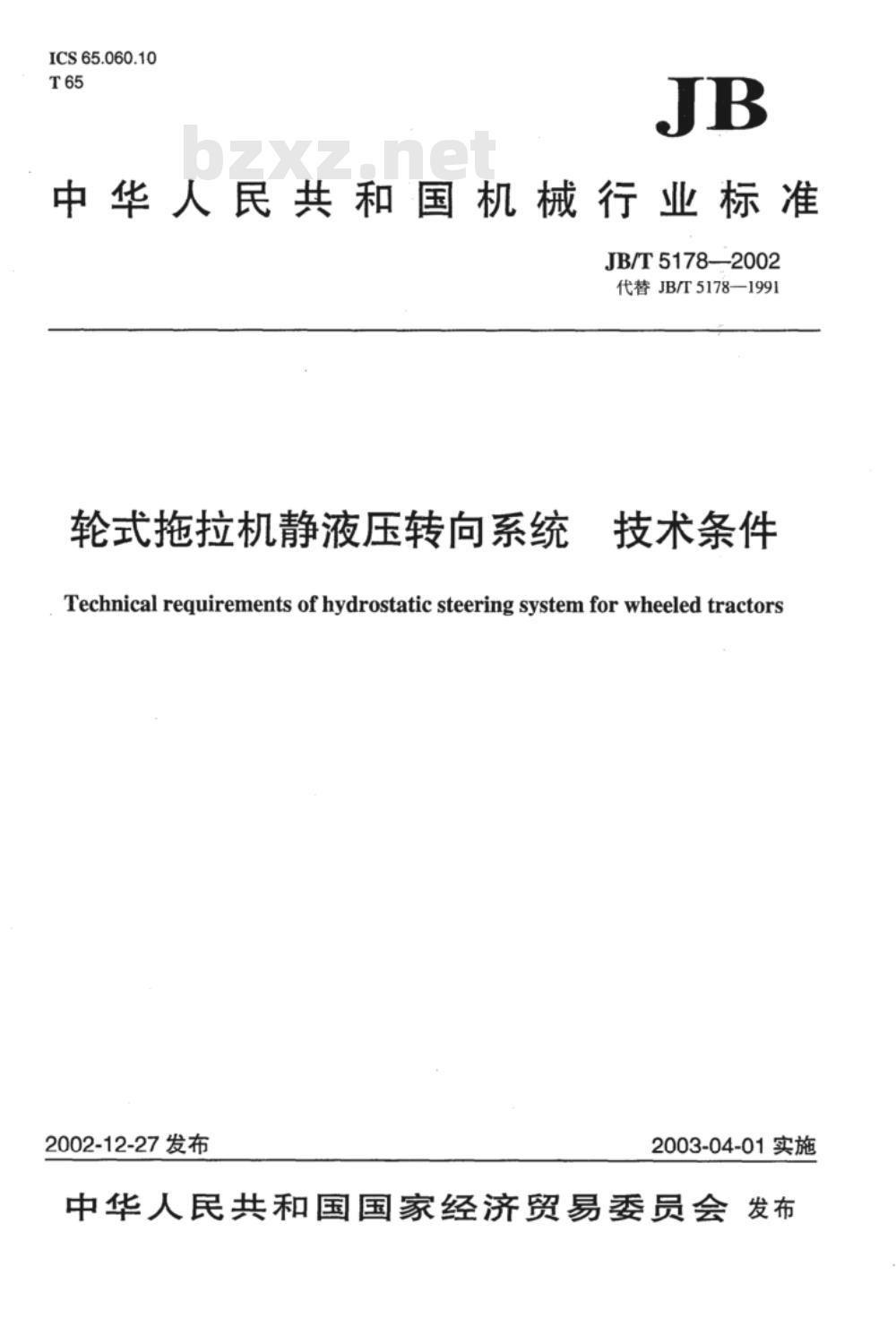

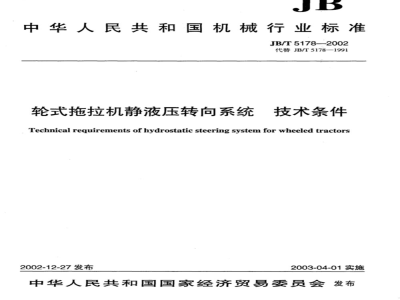

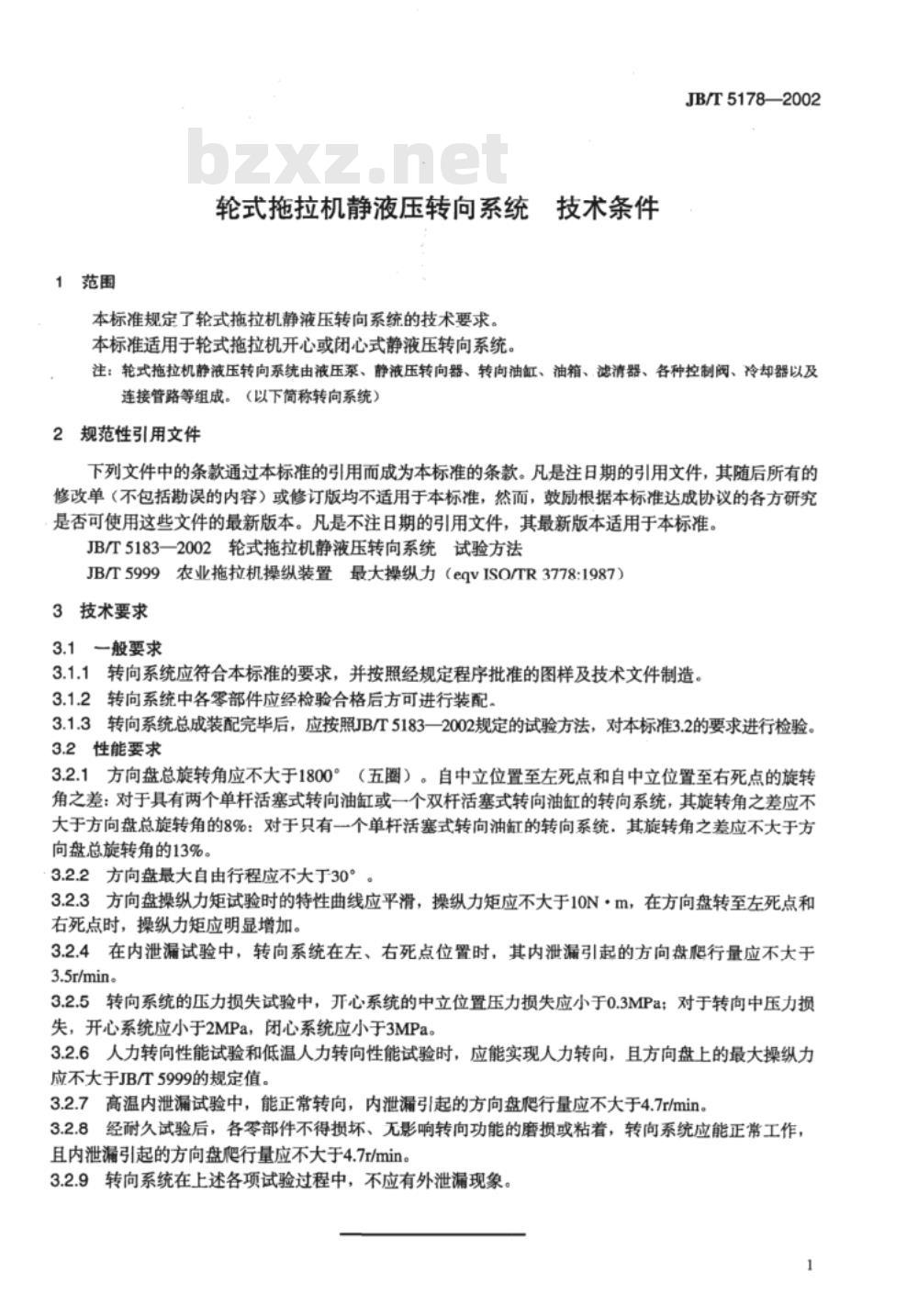

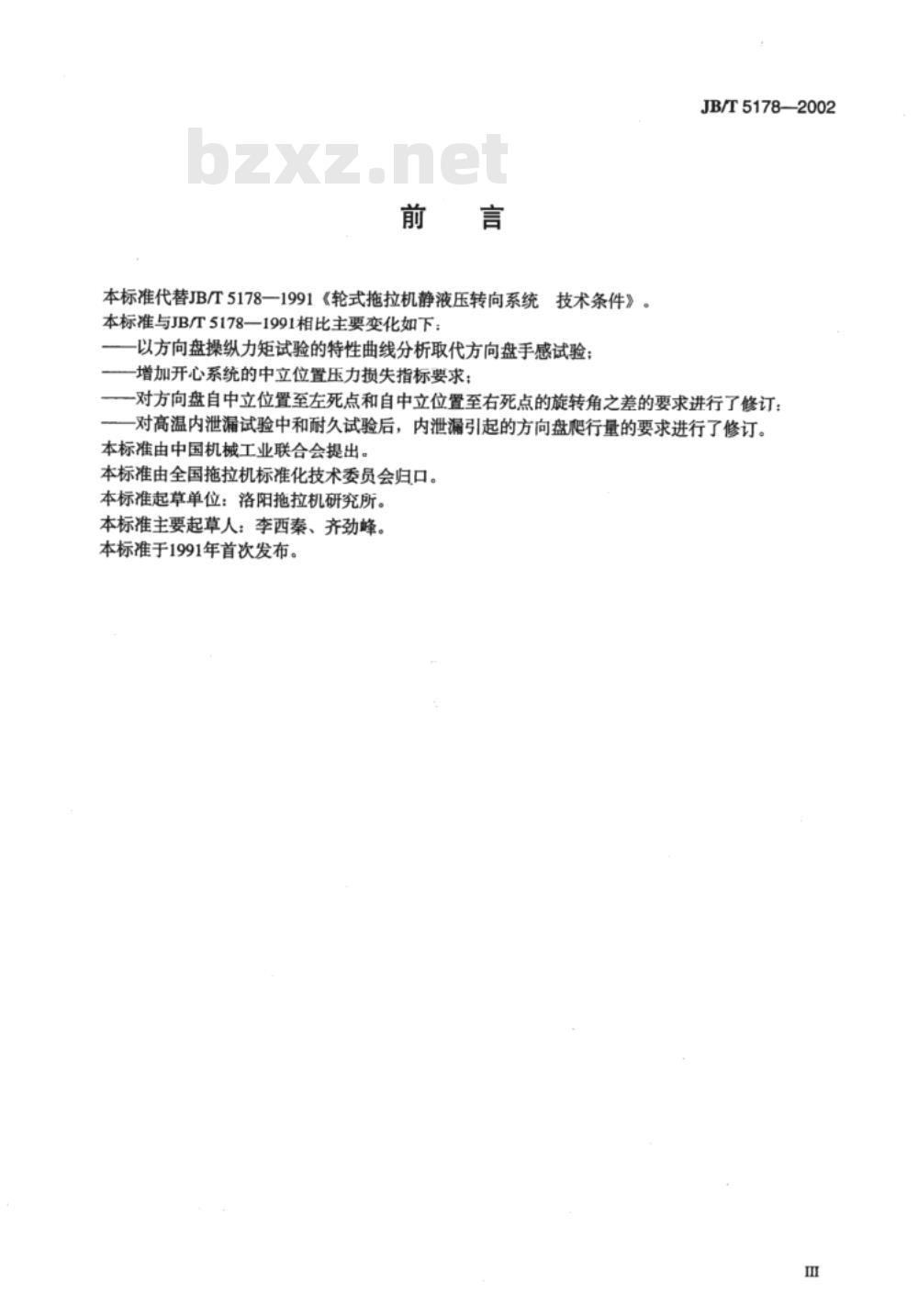

ICS 65.060.10 T65 JB/T5178—2002 代替 JB/T5178—1991 轮式拖拉机静液压转向系统技术条件 Technical requirements of hydrostatic steering system for wheeled tractors 本标准于2002-12-27发布，2003-04-01实施，由中华人民共和国国家经济贸易委员会发布。 前言 本标准代替JB/T5178—1991《轮式拖拉机静液压转向系统技术条件》。与原标准相比，主要变化如下：采用方向盘操纵力矩试验的特性曲线分析取代方向盘手感试验；增加开式系统中立位置压力损失指标要求；修订方向盘自中立位置至左、右死点旋转角差的要求；修订高温内泄漏试验及耐久试验后内泄漏引起的方向盘爬行量要求。 本标准由中国机械工业联合会提出，全国拖拉机标准化技术委员会归口。起草单位为洛阳拖拉机研究所，主要起草人：李西秦、齐劲蜂。本标准首次发布于1991年。 1 范围 本标准规定了轮式拖拉机静液压转向系统的技术要求。适用于轮式拖拉机开式或闭式静液压转向系统。 注：轮式拖拉机静液压转向系统由液压泵、静液压转向器、转向油缸、油箱、滤清器、控制阀、冷却器及连接管路等组成（以下简称转向系统）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注明日期的引用文件，其后续修改单或修订版不适用于本标准，但鼓励各方研究使用其最新版本。凡未注明日期的引用文件，其最新版本适用于本标准。 JB/T5183—2002 轮式拖拉机静液压转向系统试验方法 JB/T5999 农业拖拉机操纵装置最大操纵力（等效采用ISO/TR 3778:1987） 3 技术要求 3.1 一般要求 3.1.1 转向系统应符合本标准要求，并按经批准的图样及技术文件制造。 3.1.2 转向系统各零部件应检验合格后方可装配。 3.1.3 转向系统总成装配后，应按JB/T5183—2002规定的方法进行试验，并检验本标准3.2规定的性能要求。 3.2 性能要求 3.2.1 方向盘总旋转角不大于1800°（五圈）。自中立位置至左死点与右死点的旋转角之差：对于具有两个单杆活塞式转向油缸或一个双杆活塞式转向油缸的系统，应不大于总旋转角的8%；对于仅有一个单杆活塞式转向油缸的系统，应不大于总旋转角的13%。 3.2.2 方向盘最大自由行程不大于30°。 3.2.3 方向盘操纵力矩试验时，其特性曲线应平滑，操纵力矩不大于10 N·m；当方向盘转至左、右死点时，操纵力矩应明显增加。 3.2.4 在内泄漏试验中，转向系统处于左、右死点位置时，由内泄漏引起的方向盘爬行量不大于3.5 r/min。 3.2.5 在压力损失试验中，开式系统中立位置压力损失应小于0.3 MPa；转向过程中压力损失，开式系统应小于2 MPa，闭式系统应小于3 MPa。 3.2.6 在人力转向性能试验及低温人力转向性能试验中，应能够实现人力转向，且方向盘最大操纵力不大于JB/T5999规定值。 3.2.7 在高温内泄漏试验中，应能正常转向，且内泄漏引起的方向盘爬行量不大于4.7 r/min。 3.2.8 经耐久试验后，各零部件不得损坏，不应出现影响转向功能的磨损或粘着现象，系统应能正常工作，且内泄漏引起的方向盘爬行量不大于4.7 r/min。 3.2.9 在各项试验过程中，转向系统不应出现外泄漏现象。
