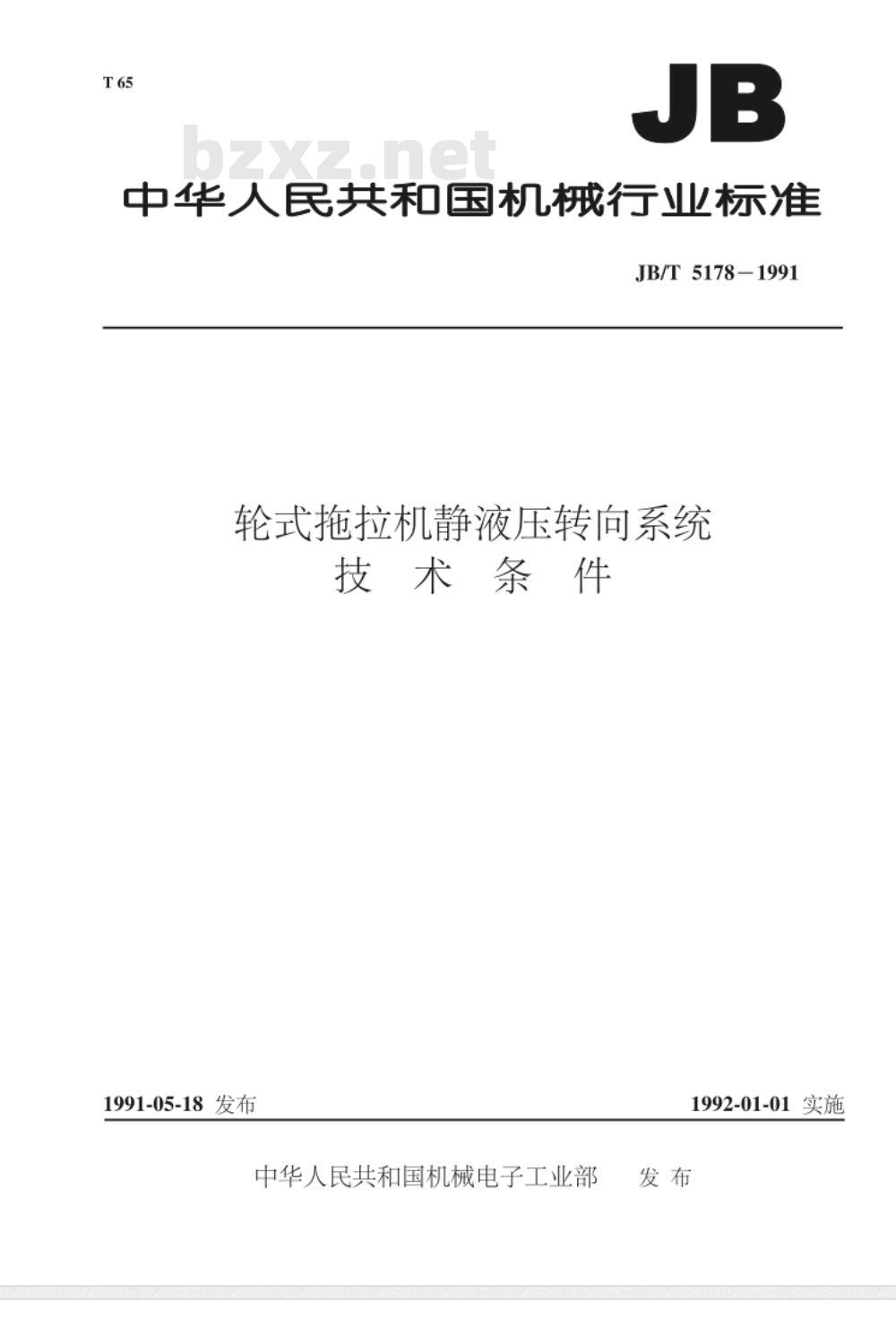

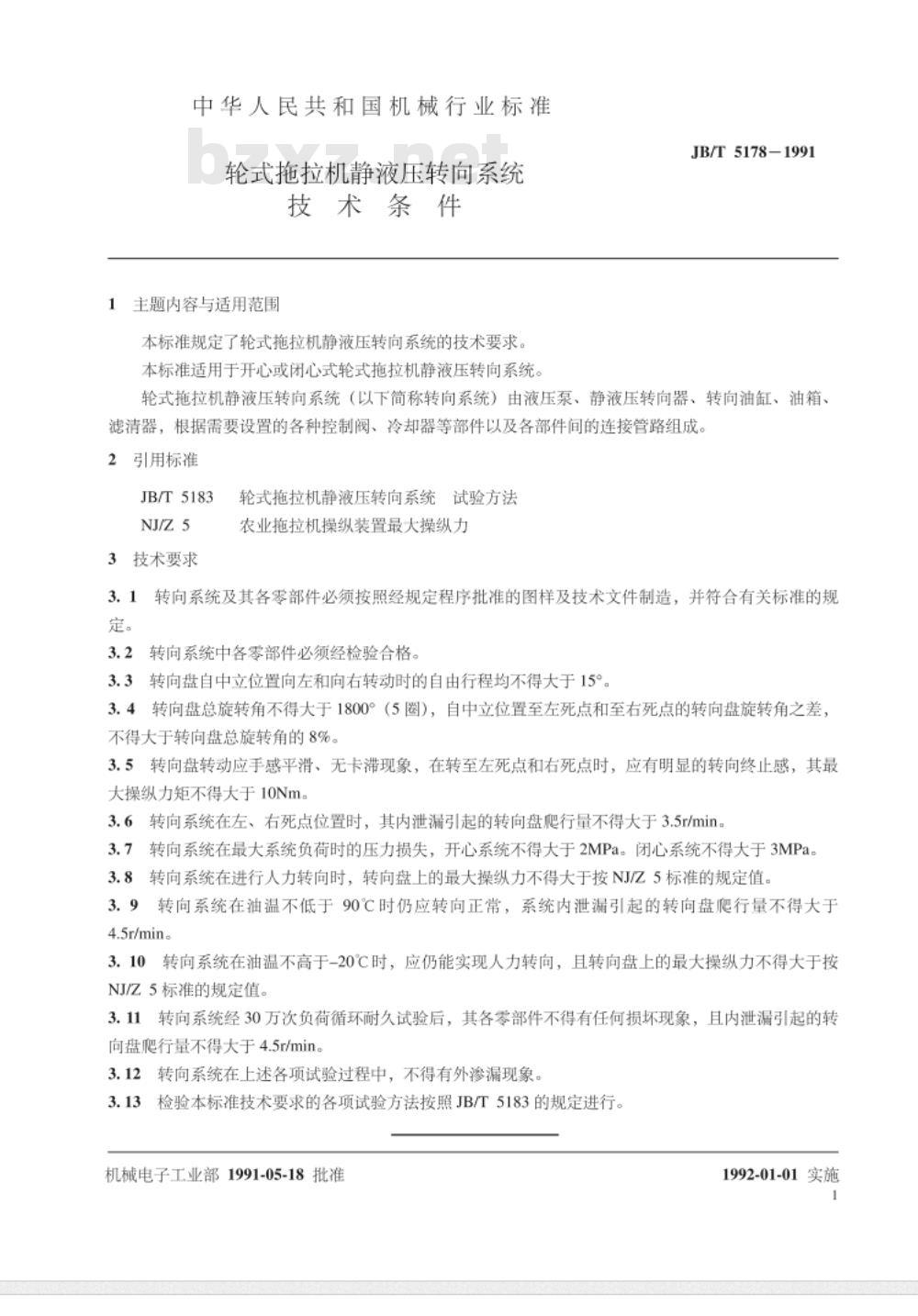

中华人民共和国机械行业标准 JB/T 5178-1991 轮式拖拉机静液压转向系统技术条件 1 主题内容与适用范围 本标准规定了轮式拖拉机静液压转向系统的技术要求。 本标准适用于开式或闭式轮式拖拉机静液压转向系统。 轮式拖拉机静液压转向系统（以下简称转向系统）由液压泵、静液压转向器、转向油缸、油箱、滤清器，以及根据需要设置的各种控制阀、冷却器等部件和各部件之间的连接管路组成。 2 引用标准 JB/T 5183 轮式拖拉机静液压转向系统试验方法 NJ/Z 5 农业拖拉机操纵装置最大操纵力 3 技术要求 3.1 转向系统及其各零部件必须按经规定程序批准的图样及技术文件制造，并符合有关标准规定。 3.2 转向系统中各零部件必须经检验合格。 3.3 转向盘自中立位置向左和向右转动时的自由行程均不得大于15°。 3.4 转向盘总旋转角不得大于1800°（5圈），自中立位置至左死点和右死点的转向盘旋转角之差不得大于总旋转角的8%。 3.5 转向盘转动应平滑，无卡滞现象；在左、右死点应有明显终止感，其最大操纵力矩不得大于10 N·m。 3.6 转向系统在左、右死点位置时，由内泄漏引起的转向盘爬行量不得大于3.5 r/min。 3.7 在最大系统负荷时，系统压力损失：开式系统不大于2 MPa，闭式系统不大于3 MPa。 3.8 在人力转向条件下，转向盘最大操纵力不得大于NJ/Z 5规定值。 3.9 在油温不低于90℃时，转向系统应工作正常，且内泄漏引起的转向盘爬行量不得大于4.5 r/min。 3.10 在油温不高于-20℃时，应能实现人力转向，且转向盘最大操纵力不得大于NJ/Z 5规定值。 3.11 转向系统经30万次负荷循环耐久试验后，各零部件不得有损坏，且内泄漏引起的转向盘爬行量不得大于4.5 r/min。 3.12 在各项试验过程中，转向系统不得有外部渗漏现象。 4 试验方法 本标准技术要求的各项试验方法按JB/T 5183的规定进行。 附加说明 本标准由机械电子工业部洛阳拖拉机研究所提出并归口，由洛阳拖拉机研究所负责起草。
