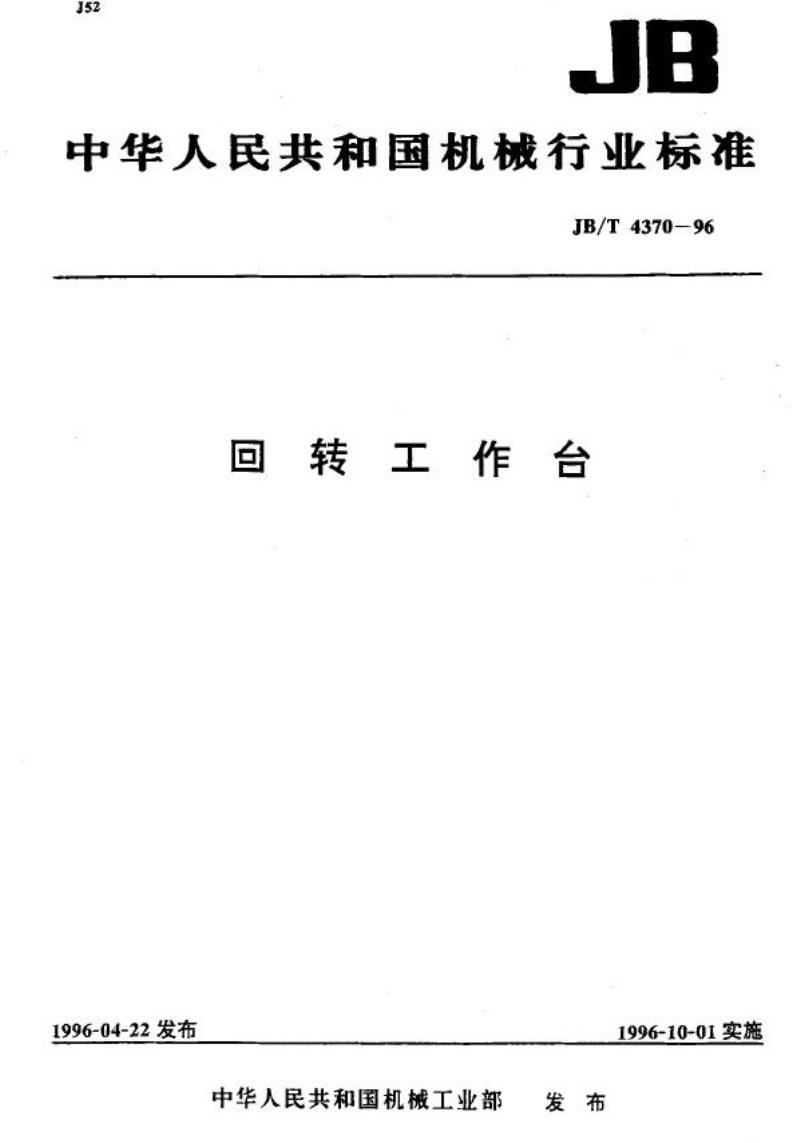

中华人民共和国机械行业标准
回转工作台 JB/T4370-96
发布：1996-04-22，实施：1996-10-01Www.bzxZ.net

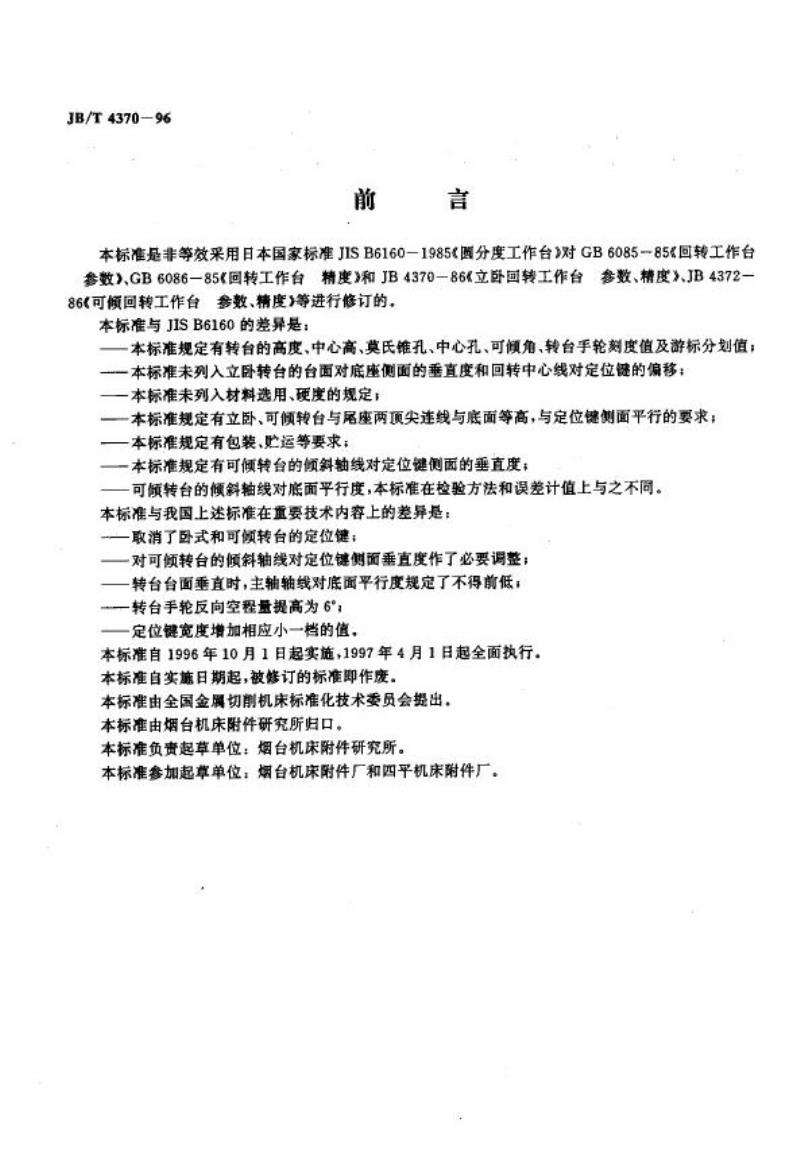

前言
本标准非等效采用日本国家标准JIS B 6160-1985《函分度工作台》，对GB 6085-85《回转工作台参数》、GB 6086-85《回转工作台精度》、JB 4370-86《立卧回转工作台参数、精度》及JB 4372-86《可倾回转工作台参数、精度》进行修订。本标准与JIS B 6160的差异包括：规定转台高度、中心高、莫氏锥孔、中心孔、可倾角，转台手轮刻度值及游标分划值；未列入立卧转台台面对底座侧面的垂直度和回转中心线对定位链的偏移；未列入材料选用及硬度；规定立卧、可倾转台与尾座两项尖连线与底面等高，与定位键侧面平行；增加包装、贮运要求；可倾转台倾斜轴线对定位键侧面的垂直度及对底面平行度，检验方法及误差计值与原标准不同。与我国现行标准相比，取消了卧式和可倾转台的定位键，对可倾转台倾斜轴线对定位键侧面垂直度作了必要调整，转台台面垂直时主轴轴线对底面平行度不得前低，转台手轮反向空程量提高为6°，定位键宽度增加一档。

1 范围
本标准规定了回转工作台（以下简称转台）的型式、参数、技术要求、检验规则以及标志、包装和贮运要求。适用于蜗杆副分度传动的卧式转台、立卧转台和可倾转台，主要针对新设计产品。

2 引用标准
GB 158-84 T形槽
GB 1443-85 工具柄自锁圆锥的尺寸和公差
GB/T 22069-91 机床夹具零件及部件定位键
GB 9061-88 金属切削机床通用技术条件
JB 2670-82 金属切削机床精度检验通则
JB/T 3207-91 机床附件产品包装通用技术条件

3 型式和参数

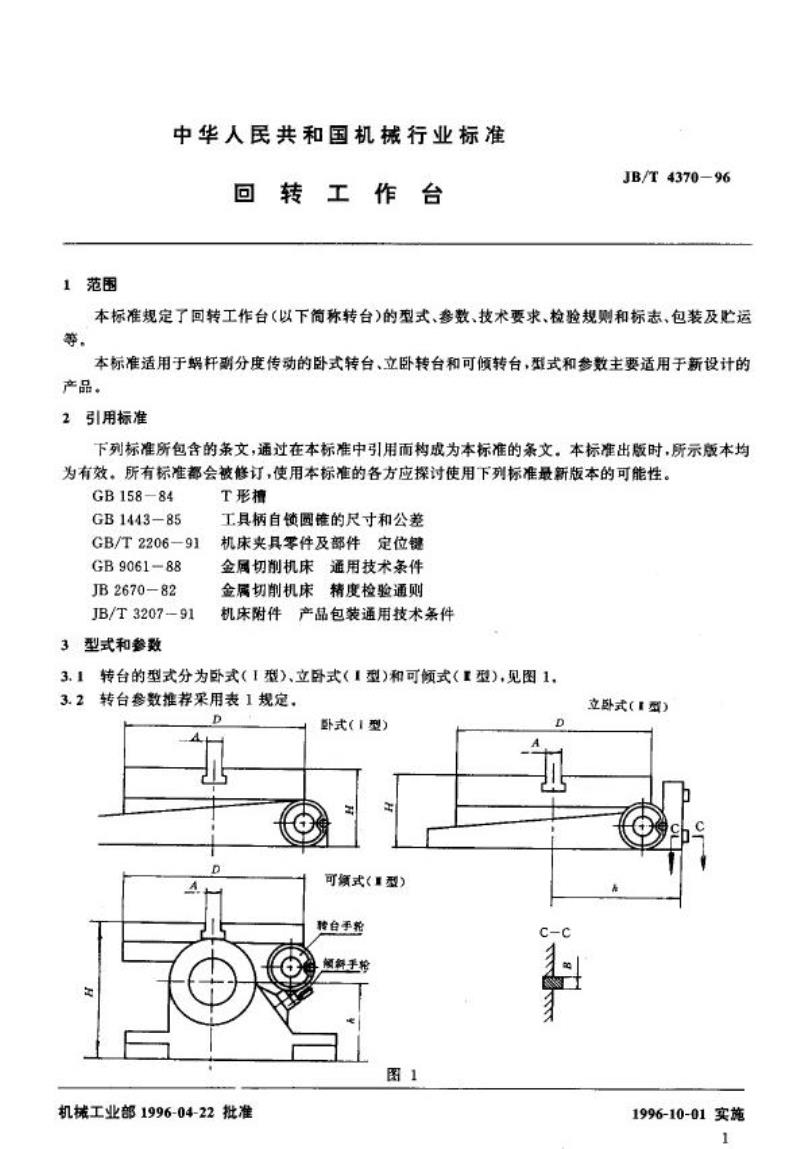

3.1 转台型式分为卧式（I型）、立卧式（I型）和可倾式（I型），见图1。
3.2 转台参数推荐采用表1规定。

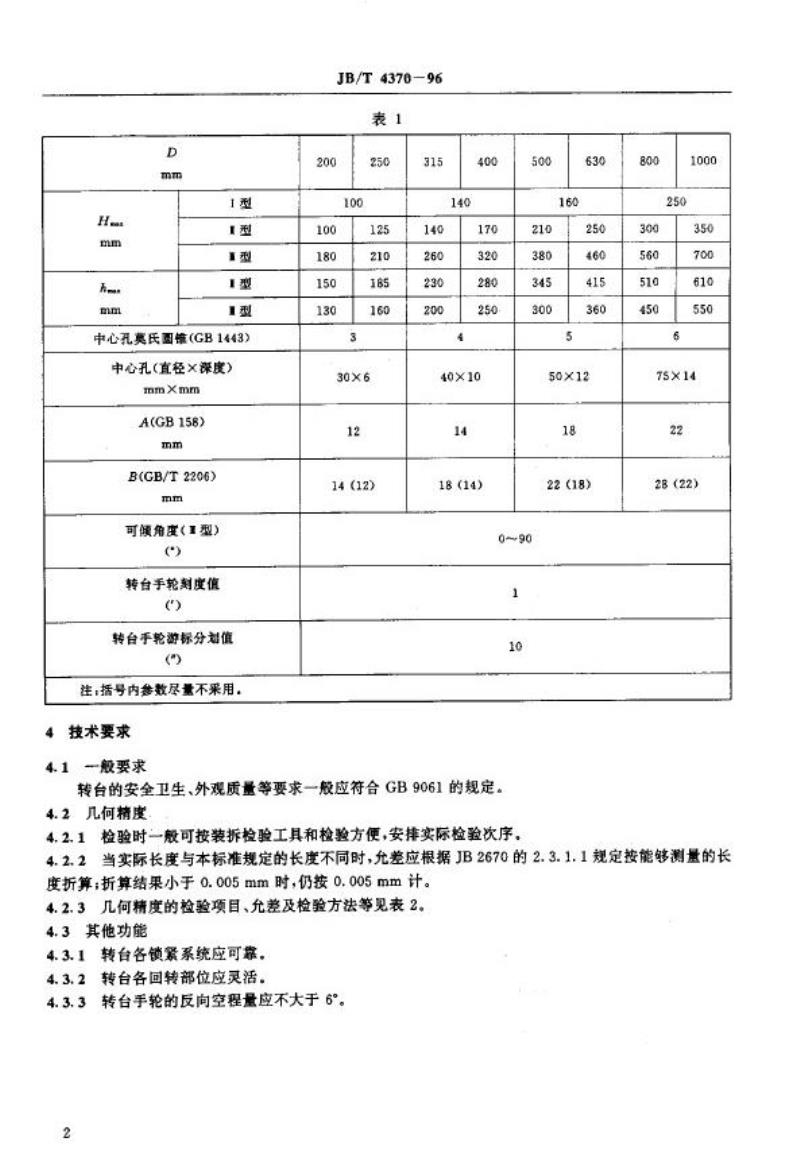

表1 转台参数
卧式（I型）、立卧式（I型）、可倾式（I型）参数包括：转台中心孔、莫氏锥孔尺寸、中心孔直径和深度、可倾角度、转台手轮刻度值及游标分划值。注：括号内参数尽量不采用。

4 技术要求
4.1 一般要求
转台的安全卫生及外观质量应符合GB 9061的规定。
4.2 几何精度
4.2.1 检验可按装拆检验工具和检验方便，安排实际检验次序。
4.2.2 当实际长度与标准规定长度不同时，允许偏差按JB 2670的2.3.1.1规定折算，折算结果小于0.005mm时，仍按0.005mm计。

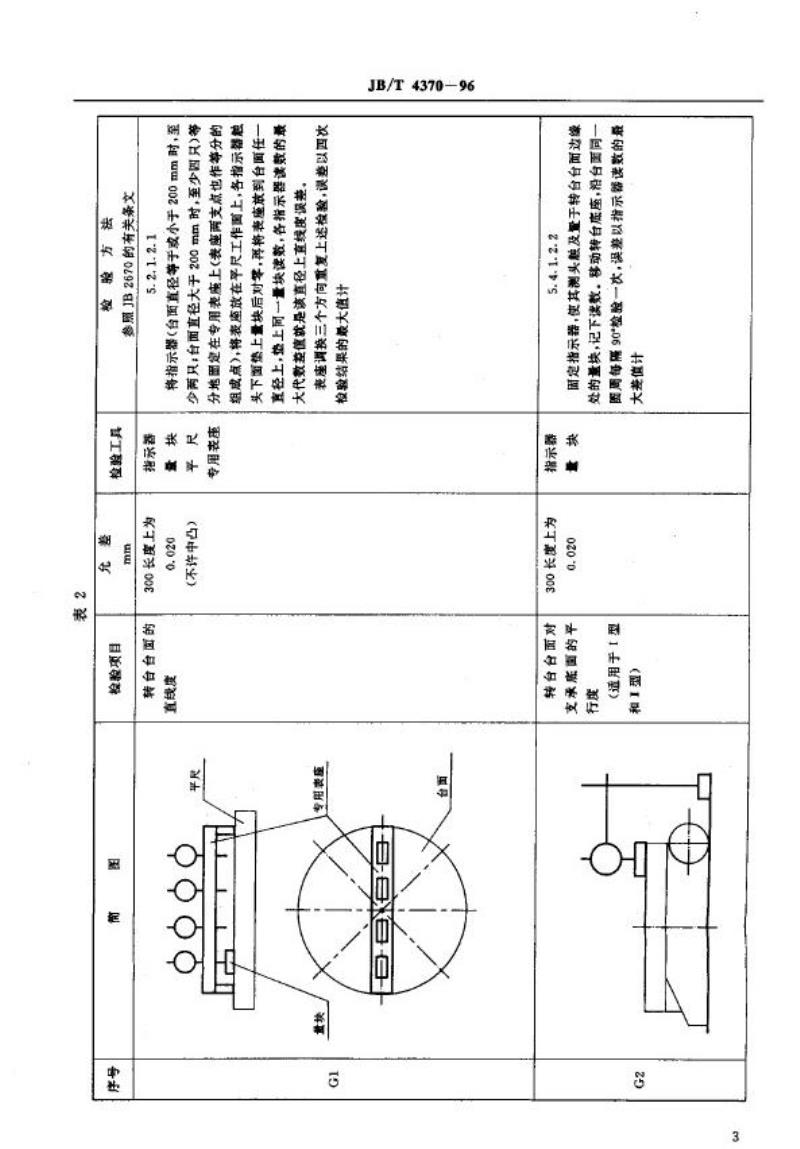

4.2.3 几何精度检验项目、允许偏差及检验方法见表2。
4.3 其他功能
4.3.1 转台各锁紧系统应可靠。
4.3.2 转台各回转部位应灵活。
4.3.3 转台手轮反向空程量应不大于6°。
