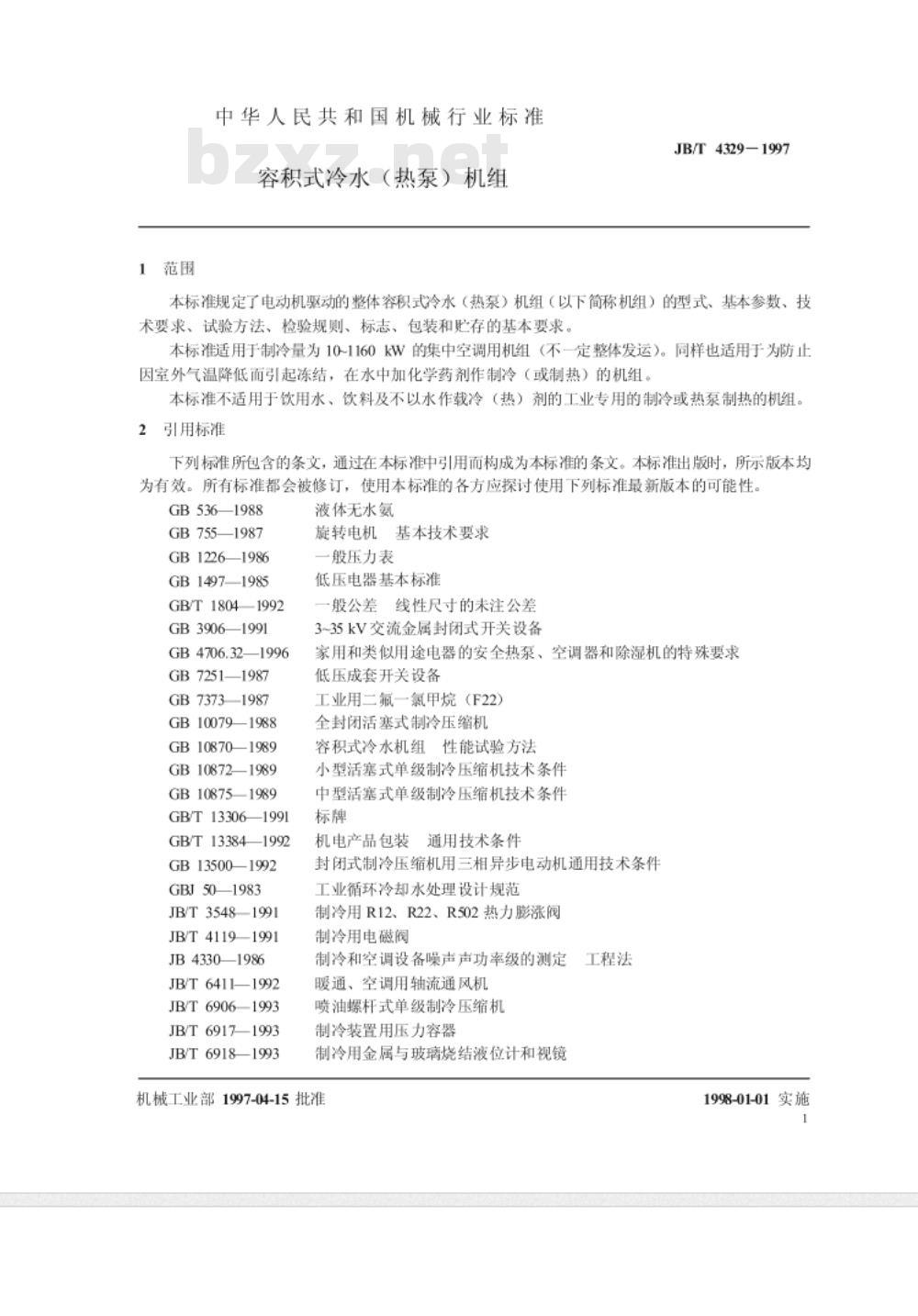

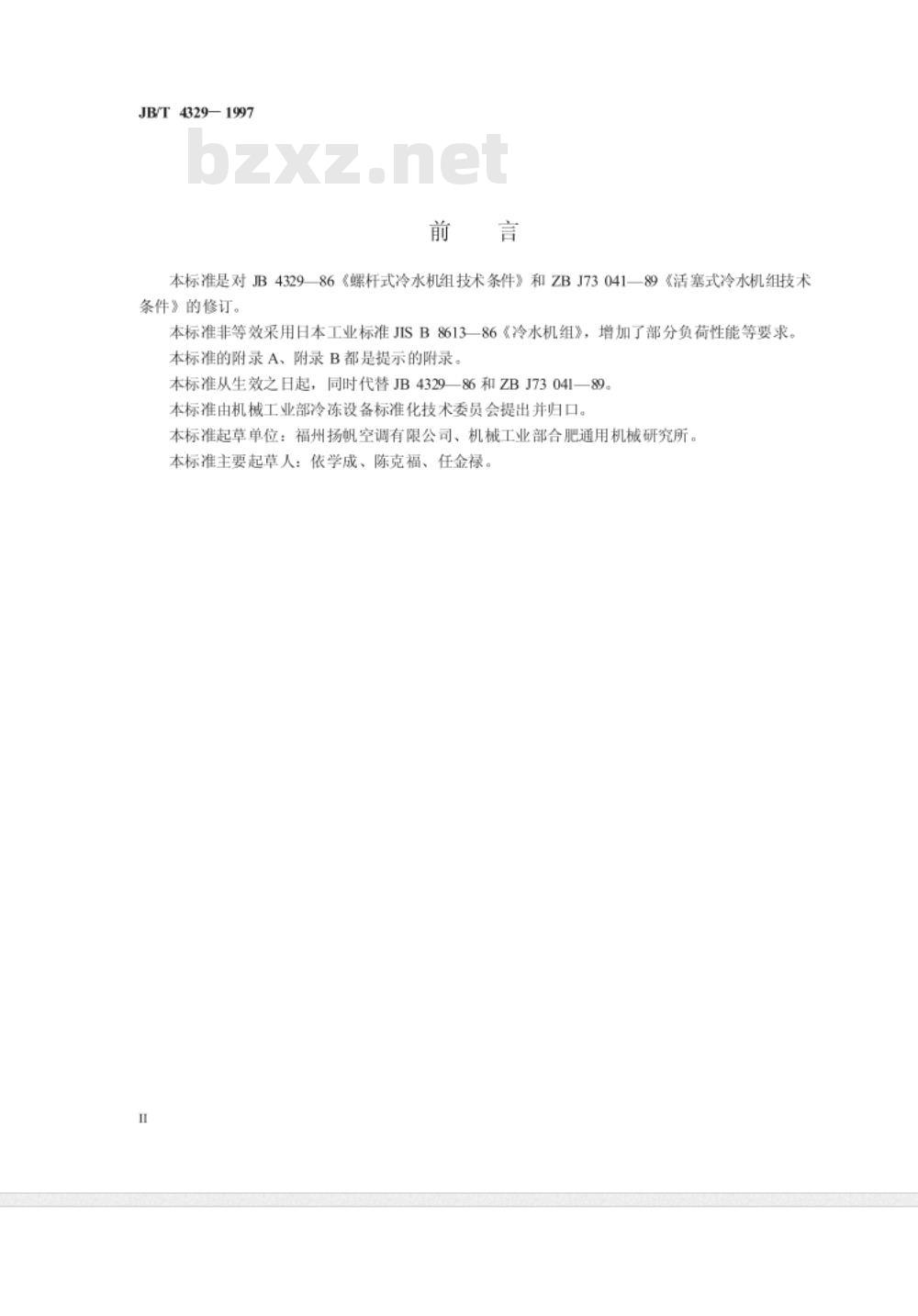

JB/T4329-1997 前言 本标准是对JB4329-86《螺杆式冷水机组技术条件》和ZBJ73041-89《活塞式冷水机组技术条件》的修订。标准非等效采用日本工业标准JIS B8613-86《冷水机组》，增加了部分负荷性能要求。附录A、附录B为提示附录。本标准自生效之日起代替JB4329-86和ZBJ73041-89，由机械工业部冷冻设备标准化技术委员会提出并归口，起草单位为福州扬帆空调有限公司及机械工业部合肥通用机械研究所，主要起草人：依学成、陈克福、任金禄。 1 范围 本标准规定了电动机驱动的整体容积式冷水（热泵）机组（以下简称机组）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存要求。适用于制冷量10-1160kW的集中空调用机组，也适用于为防止低温冻结在水中加化学药剂的制冷或制热机组。本标准不适用于饮用水、饮料及非水载冷（热）剂的工业专用机组。 2 引用标准 下列标准所包含条文通过引用构成本标准条文，出版时版本有效，使用本标准各方应探讨使用最新版本：GB 536-1988、GB 755-1987、GB 1226-1986、GB 1497-1985、GB/T 1804-1992、GB 3906-1991、GB 4706.32-1996、GB 7251-1987、GB 7373-1987、GB 10079-1988、GB 10870-1989、GB 10872-1989、GB 10875-1989、GB/T 13306-1991、GB/T 13384-1992、GB 13500-1992、GB 150-1983、JB/T 3548-1991、JB/T 4119-1991、JB 4330-1986、JB/T 6411-1992、JB/T 6906-1993、JB/T 6917-1993、JB/T 6918-1993、JB/T 7230-1994、JB/T 7245-1994、JB/T 7247-1994、JB/T 7658.5-1995、JB/T 7659.2-1995、JB/T 7659.4-1995、JB/T 7659.5-1995、JB/T 7666-1995、JB/T 7771-1995、ZBJ73 022-1989、ZBJ73 025-1989、ZBJ73 031-1989、ZBN04 009-1988、SH 0349-1992。 3 型式与基本参数 3.1 机组构成及主要部件 机组主要由压缩机、冷凝器、蒸发器、制冷系统管路及控制系统组成。包括热泵用四通电磁换向阀、制冷用截止阀、溴化锂吸收式冷水机组、氨制冷装置用蒸发式冷凝器、氟利昂制冷装置用水冷冷凝器、干式蒸发器、翅片式换热器等。3.2 名义工况及性能参数 机组制冷及制热性能指标应满足标准规定的名义工况条件，并提供部分负荷性能数据供设计及选型参考。3.3 技术要求 机组应符合结构合理、安全可靠、节能环保的要求，电气控制及保护装置应完好有效，压缩机及冷凝器性能应符合设计文件及标准规定。3.4 试验方法 机组应进行性能试验、可靠性试验及安全试验，测定制冷量、能效比、压缩机运行特性及其他关键参数，试验条件、方法和判定依据应符合标准规定。3.5 检验规则 机组出厂前应进行型式检验和出厂检验，合格的机组应附带检验记录及质量证明书。3.6 标志、包装和贮存 机组应标明型号、出厂编号、生产日期及注意事项。包装应防潮、防震，贮存环境应干燥通风，避免受污染或损坏。 附录A（提示的附录） 允许偏差计算举例，部分负荷时机组冷凝器进口温度计算示例。 附录B（提示的附录） 提供型式机组部分负荷计算方法及技术说明。
