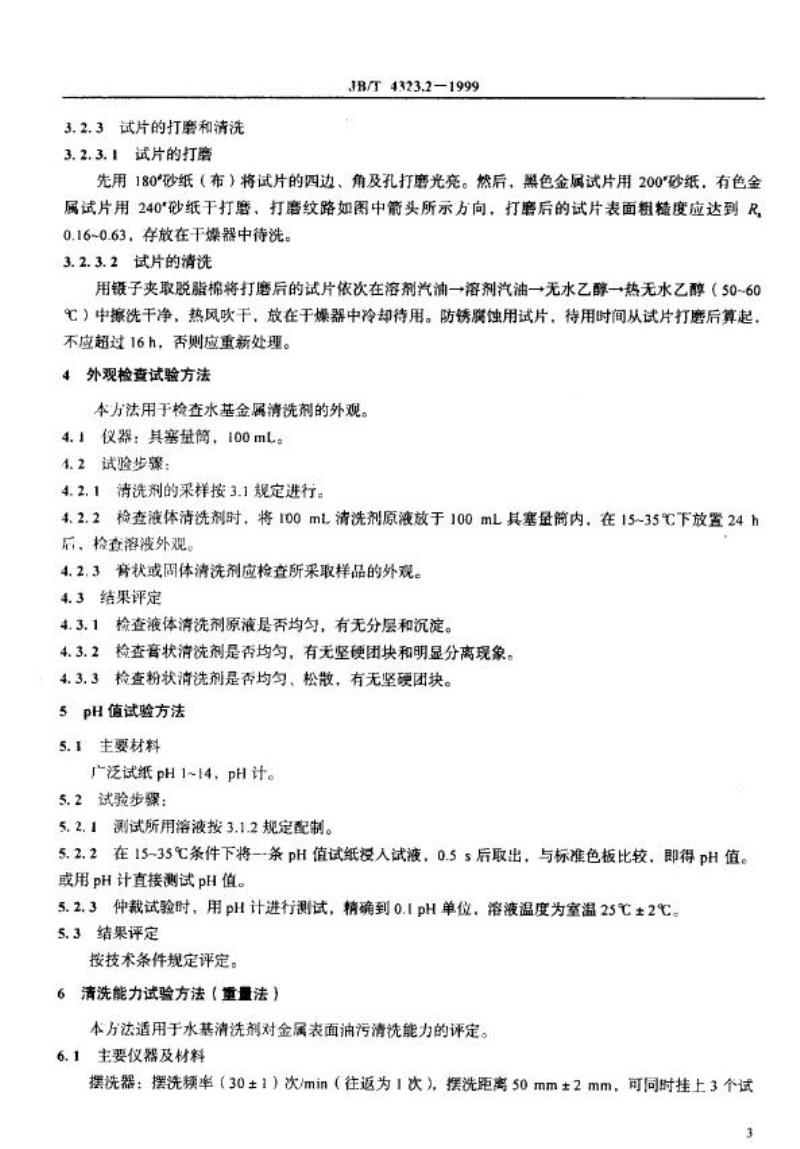

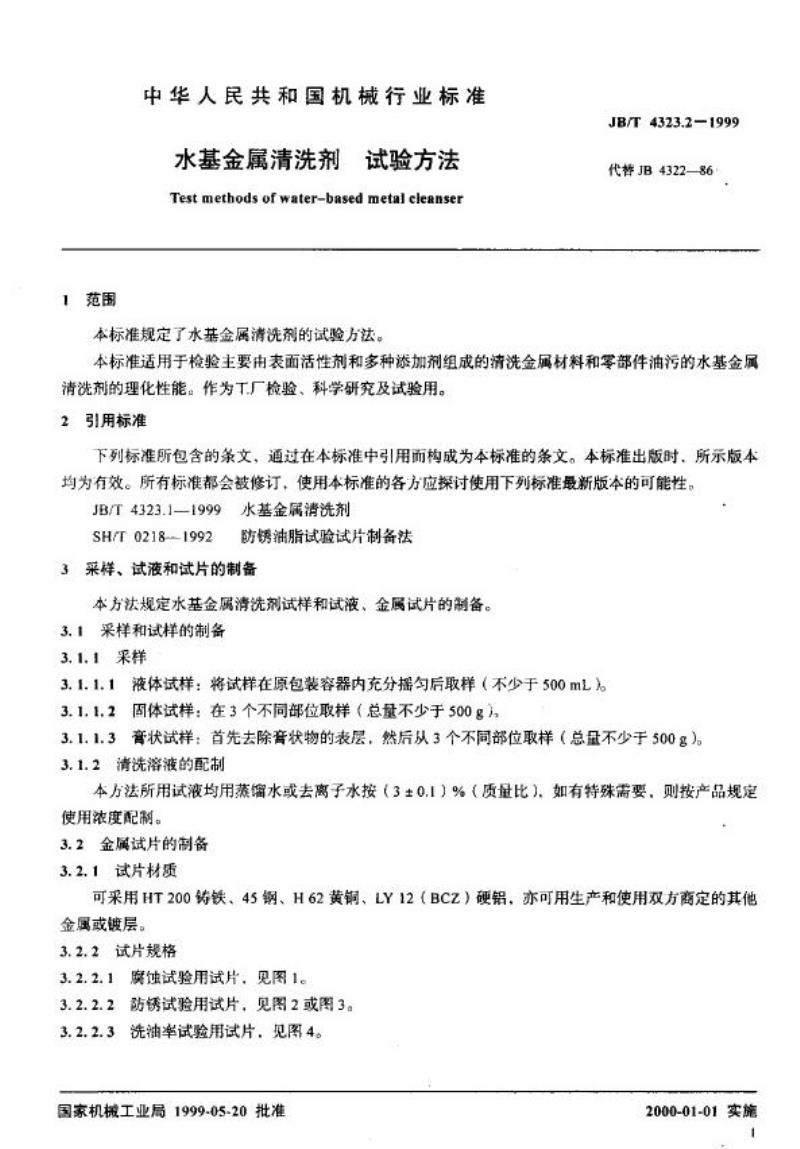

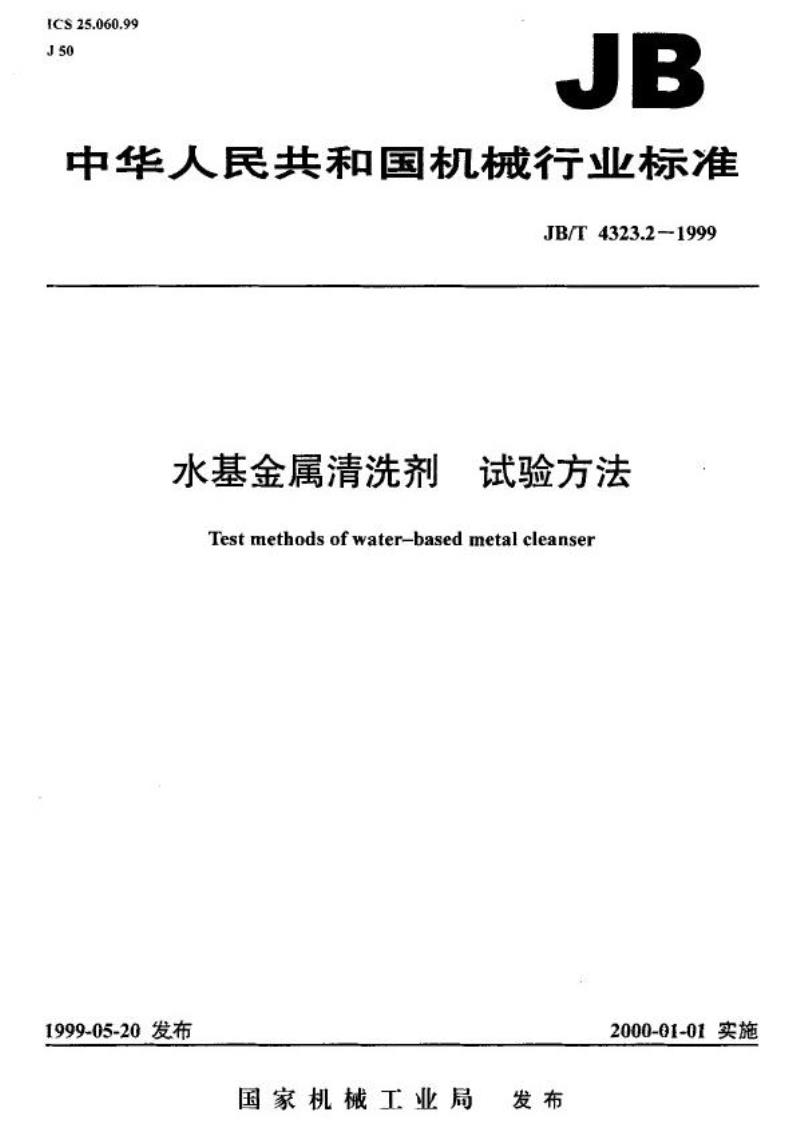

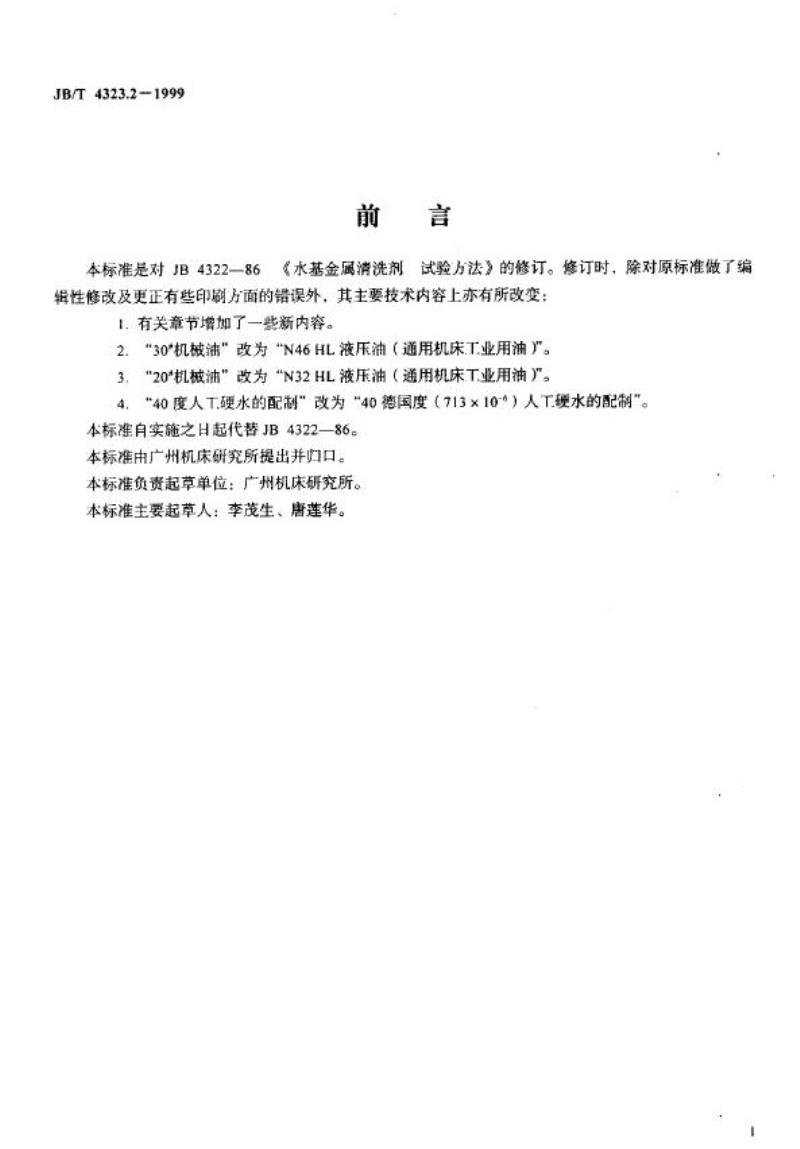

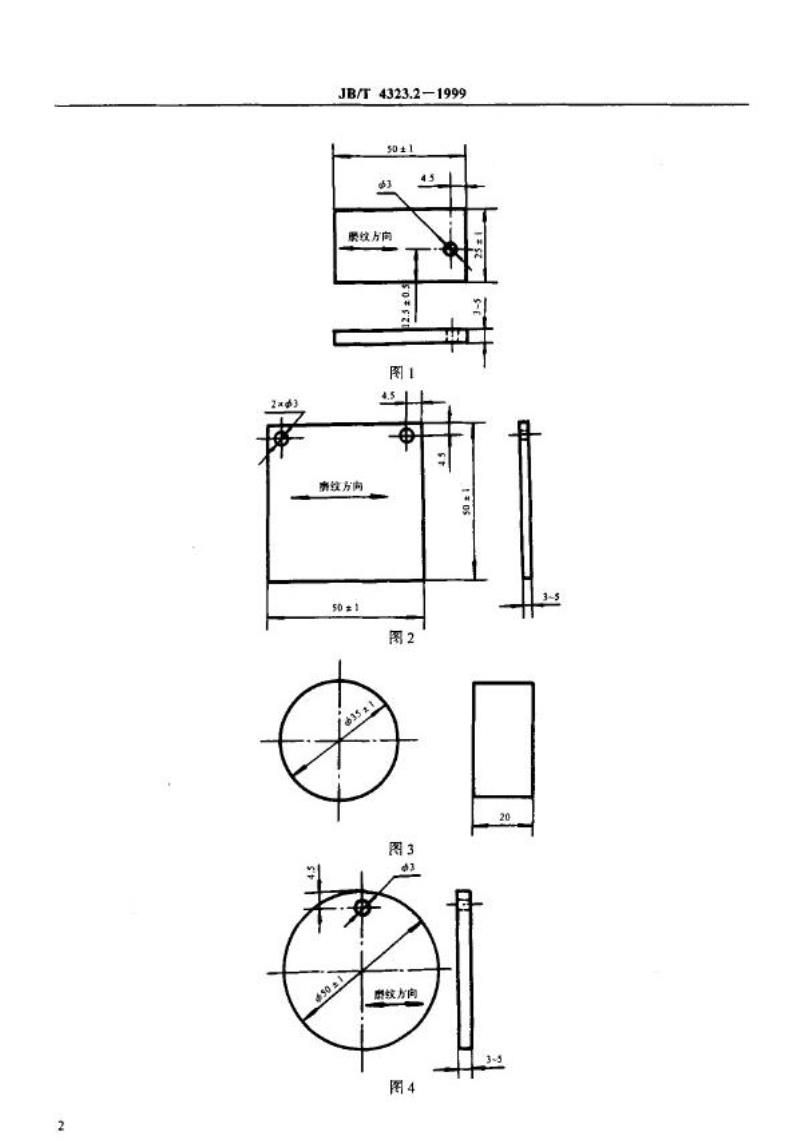

ICS 25.060.99 J50 JB 中华人民共和国机械行业标准 JB/T 4323.2-1999 水基金属清洗剂 试验方法 Test methods of water-based metal cleanser 1999-05-20发布 2000-01-01实施 国家机械工业局 发布 前言 本标准是对JB 4322—86《水基金属清洗剂试验方法》的修订。修订时，除对原标准做了编辑性修改及印刷错误的更正外，在主要技术内容上亦有所改变： 1. 有关章节增加了一些新内容； 2. “30#机械油”改为“N46 HL液压油（通用机床工业用油）”； 3. “20#机械油”改为“N32 HL液压油（通用机床工业用油）”； 4. “40度人工硬水的配制”改为“40德国度（7.13×10^-4）人工硬水的配制”。 本标准自实施之日起代替JB 4322—86。 本标准由广州机床研究所提出并归口。 本标准负责起草单位：广州机床研究所。 本标准主要起草人：李茂生、唐莲华。 1 范围 本标准规定了水基金属清洗剂的试验方法。 本标准适用于检验主要由表面活性剂和多种添加剂组成的、用于清洗金属材料和零部件油污的水基金属清洗剂的理化性能，可用于工厂检验、科学研究及试验。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： JB/T 4323.1-1999 水基金属清洗剂 SH/T 0218-1992 防锈油脂试验试片制备法 3 采样、试液和试片的制备 本章规定水基金属清洗剂试样、试液以及金属试片的制备方法。 3.1 采样和试样的制备 3.1.1 采样 3.1.1.1 液体试样：将试样在原包装容器内充分摇匀后取样，取样量不少于500 mL。 3.1.1.2 固体试样：在3个不同部位取样，总量不少于500 g。 3.1.1.3 膏状试样：先去除表层，再从3个不同部位取样，总量不少于500 g。 3.1.2 清洗溶液的配制 试验用试液均采用蒸馏水或去离子水按（3±0.1）%（质量分数）配制。如有特殊要求，则按产品规定的使用浓度配制。 3.2 金属试片的制备 3.2.1 试片材质 可采用HT200灰铸铁、45钢、H62黄铜、LY12（或BCZ）硬铝，也可采用供需双方商定的其他金属或镀层材料。 3.2.2 试片规格 试片规格根据不同试验用途确定： - 腐蚀试验用试片 - 防锈试验用试片 - 洗油率试验用试片 （具体尺寸和形状按标准图示执行） 3.2.3 试片的打磨和清洗 3.2.3.1 试片的打磨 先用180号砂纸（或砂布）将试片四边、角及孔打磨光滑。黑色金属试片再用200号砂纸，有色金属试片用240号砂纸按规定方向打磨。打磨后试片表面粗糙度应达到Ra 0.16～0.63 μm，并存放于干燥器中备用。 3.2.3.2 试片的清洗 用镊子夹取脱脂棉，将打磨后的试片依次在以下溶剂中清洗： 溶剂汽油 → 溶剂汽油 → 无水乙醇 → 热无水乙醇（50～60℃）。 清洗后用热风吹干，置于干燥器中冷却备用。 用于防锈和腐蚀试验的试片，从打磨完成到使用的时间不应超过16小时，否则应重新处理。 4 外观检查试验方法 本方法用于检查水基金属清洗剂的外观。 4.1 仪器 具塞量筒，100 mL。 4.2 试验步骤 4.2.1 清洗剂采样按3.1规定进行。 4.2.2 对液体清洗剂，将100 mL原液置于具塞量筒中，在15～35℃条件下静置24小时后观察外观。 4.2.3 对膏状或固体清洗剂，直接检查所取样品的外观。 4.3 结果评定 4.3.1 液体清洗剂应均匀，无分层和沉淀。 4.3.2 膏状清洗剂应均匀，无坚硬团块和明显分离现象。 4.3.3 粉状清洗剂应均匀、松散，无坚硬团块。 5 pH值试验方法 5.1 主要材料 pH试纸（范围1～14），pH计。 5.2 试验步骤 5.2.1 按3.1.2规定配制试验溶液。 5.2.2 在15～35℃条件下，将pH试纸浸入试液约0.5秒后取出，与标准色卡比较读取pH值；或使用pH计直接测定。 5.2.3 仲裁试验采用pH计测定，精确至0.1 pH单位，测量温度为25℃±2℃。 5.3 结果评定 按相关技术条件规定进行评定。
