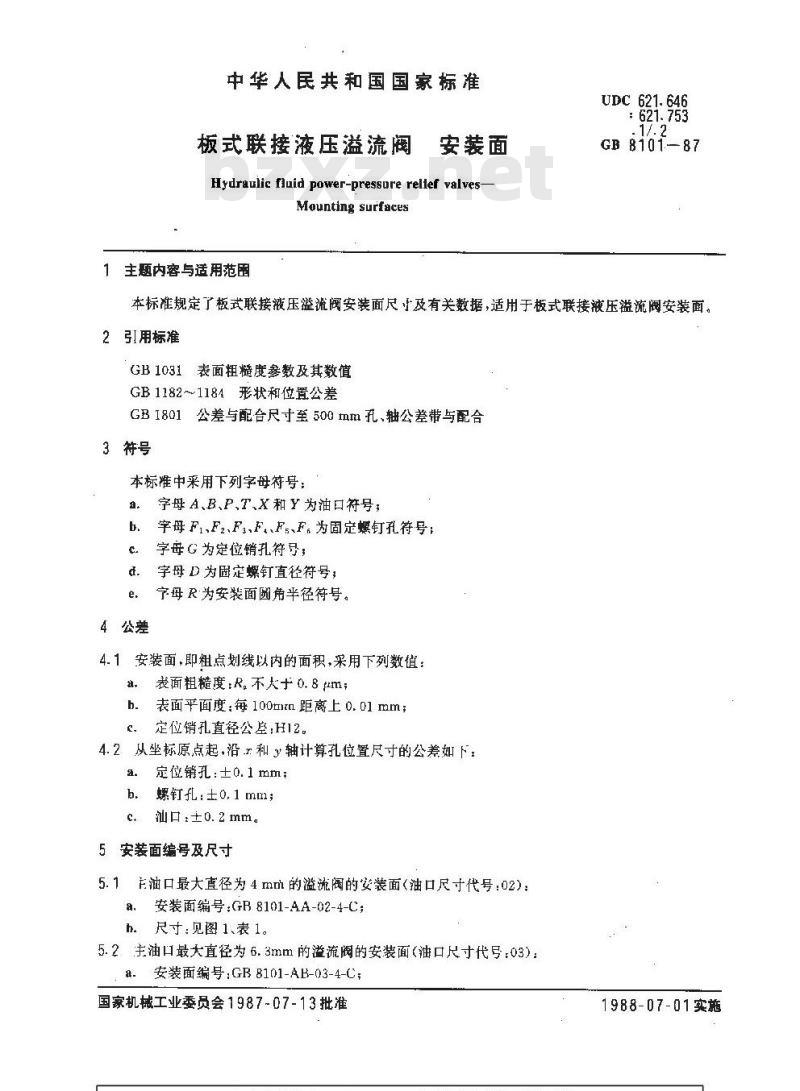

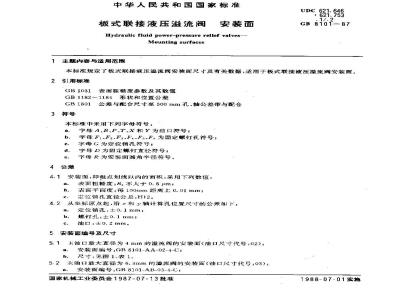

中华人民共和国国家标准
板式联接液压溢流阀
安装面
Hydraulic fluid power-pressure rellef valves-Mounting surfaces
1主题内容与适用范围
UDC621.646
：621.753
.1/. 2
GB 810187
本标准规定了板式联接液压溢流阀安装面尺寸及有关数据，适用于板式联接液压溢流阀安装面。2引用标准
GB1031表面粗糙度参数及其数值GB1182~1184形状和位置公差
GB1801公差与配合尺寸至500tmm充、轴公差带与配合3符号
本标中采用下列字母符号：
字母A、B、P、T、X和Y为油口符号，字母F、F2、F、FFs、F为固定螺钉孔符号；字母G为定位销孔符号；
字母D为固定螺钉直径符号；
4公差
字母R为安装面圆角半径符号。
4.1安装面，即粗点划线以内的面积，采用下列数值：a.表面粗糙度：R.不大于0.8μm；b.表面平面度每100mn距离上0.01mm；.定位销孔直径公垒：H12。
4.2从坐标原点起，沿和3轴计算孔位置尺寸的公差如下，a.
定位销孔：±0.1mm；
螺钉孔：士0.1mm；
汕口：±0.2mm。
5安装面编号及尺寸
5.1主油口最大直径为4mm的溢流阀的安装面（油口尺寸代号：02)：a.安装面编号：GB8101-AA-02-4-C；h。尺寸：见图1、表1。
5.2主油口最大直径为6.3mm的溢流阀的安装面（油口尺寸代号：03)：a.安装面编号：GB8101-AB-03-4-C；国家机械工业委员会1987-07-13批准1988-07-01实施
b. 尺寸:见图 2,表2。
GB8101—87

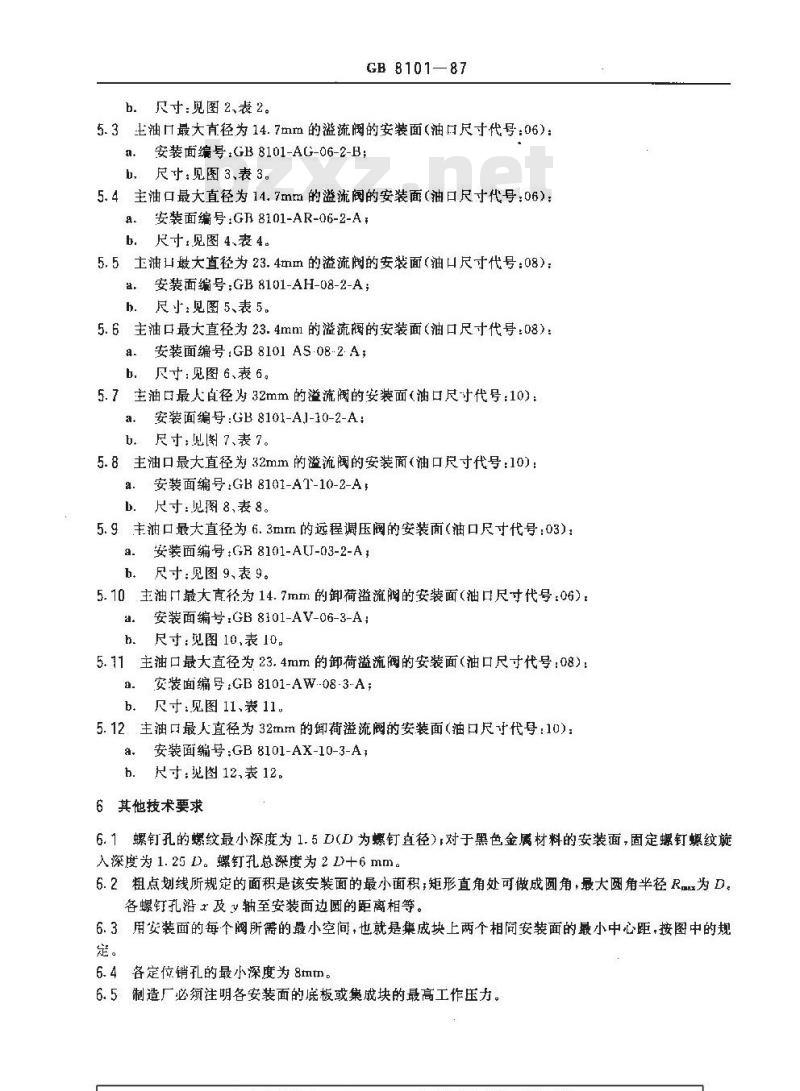

5.3主油口最大直径为14.7mm的溢流阀的安装面(油口尺寸代号：06)：a安装面编号：GB8101-AG-06-2-B；h，尺寸：见图 3、表3。
5.4主油口最大直径为14.7mm的溢流阀的安装面（油口尺寸代号：06）：a安装面编号：GB8101-AR-06-2-A，b.尺寸见图4、表4。
5.5主油口最大直径为23.4mm的溢流阅的安装面（油口尺寸代号：08）;a。安装面编号:GB 8101-AH-08-2-A;h．尺寸见图5、表5。
5.6主油口最大直径为23.4mm的溢流阀的安装面（油口尺寸代号：08）：a.安装面编号:GB8101AS·08-2.A；b.尺寸：见图 6、表 6。
5.7主油口最人直径为32mm的溢流阀的安装面（油口尺寸代号：10）：a。安装面编号:GB 8101-A,1-10-2-A：b.尺寸：见图7、表7。
5.8主油口最大直径为32mm的溢流阀的安装面（油口尺寸代号：10)：a.安装面编号：GB8101-AT-10-2-Ab.尺寸：见图8、表8。
5.9主油口最大直径为6.3mm的远程调压阀的安装面（油口尺寸代号：03)：a.安装面编号:GR8101-AU-03-2-A，b、 尺寸;见图 9、表 9。
5.10主油口最大直径为14.7mm的卸荷溢流阀的安装面（油口尺寸代号：06）：a：安装面编号：GB8101-AV-06-3-Ab．尺寸：见图10,表10。
5.11主油口最大直径为23.4mm的卸荷溢流阀的安装面（油口尺寸代号：08）：0.安装面编号：GB 8101-AW08-3-A;b、尺寸：见图11、表11。
5.12主油口最人直径为32mm的卿荷溢流阀的安装面（油口尺寸代号：10）：a，安装面编号：GB8101-AX-10-3-Ab.尺寸：图12,表12。
6其他技术要求
6.1螺钉孔的螺纹最小深度为1.5D(D为螺钉直径）对于黑色金属材料的安装面，固定螺钉螺纹施入深度为1.25D。螺钉孔总深度为2D+6mm。6.2粗点划线所规定的面积是该安装面的最小面积；矩形直角处可做成圆角，最大圆角半径R为D各螺钉孔沿及轴至安装面边圆的距离相等。6.3用安装面的每个阀所需的最小空间，也就是集成块上两个相间安装面的最小中心距，按图中的规。
6.4各定位销孔的最小深度为8mtm。6.5制造厂必须注明各安装面的底板或集成块的最高工作压力。GB 8101—87

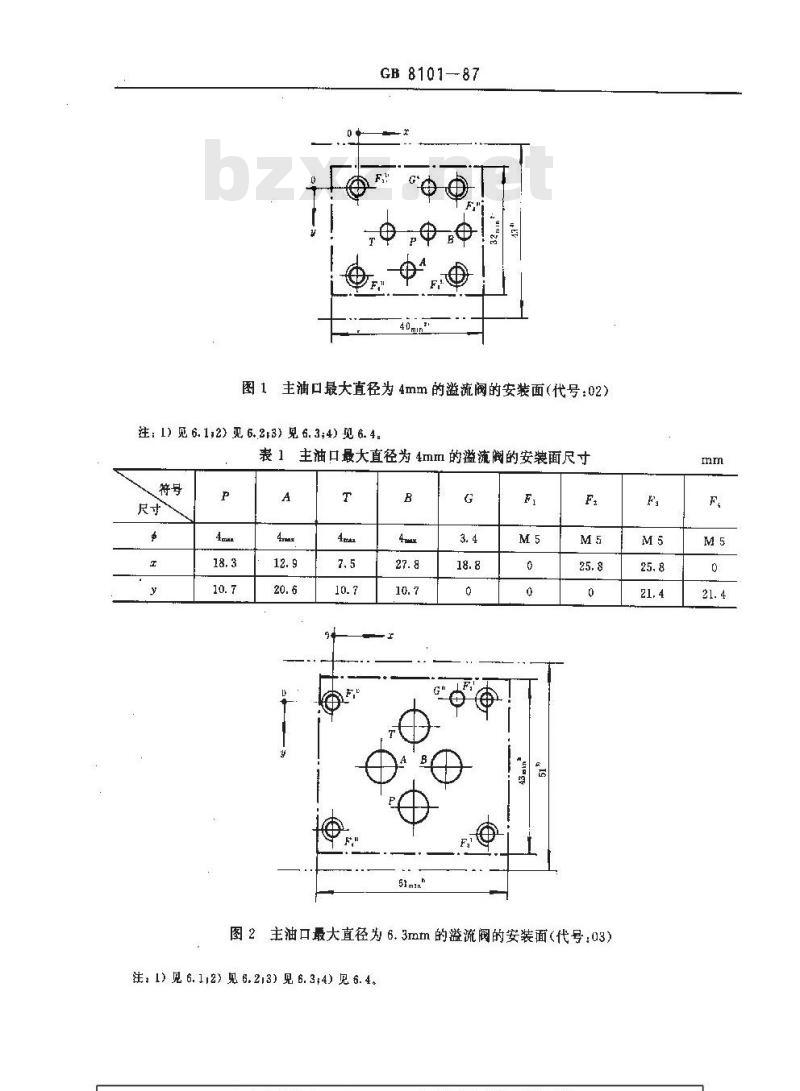

图1主油口最大直径为4mm的溢流阀的安装面（代号：02)注：1）见6.1,2)见6.2#3）见6.3;4)见6.4。表1主油口最大直径为 4mm的溢流阀的安装面尺寸符号
51minh
图2主油口最大直径为6.3mm的溢流阀的安装面（代号：03）注：1)见6.112)见6.213）见6.3:4）见6.4。F
GB8101—87

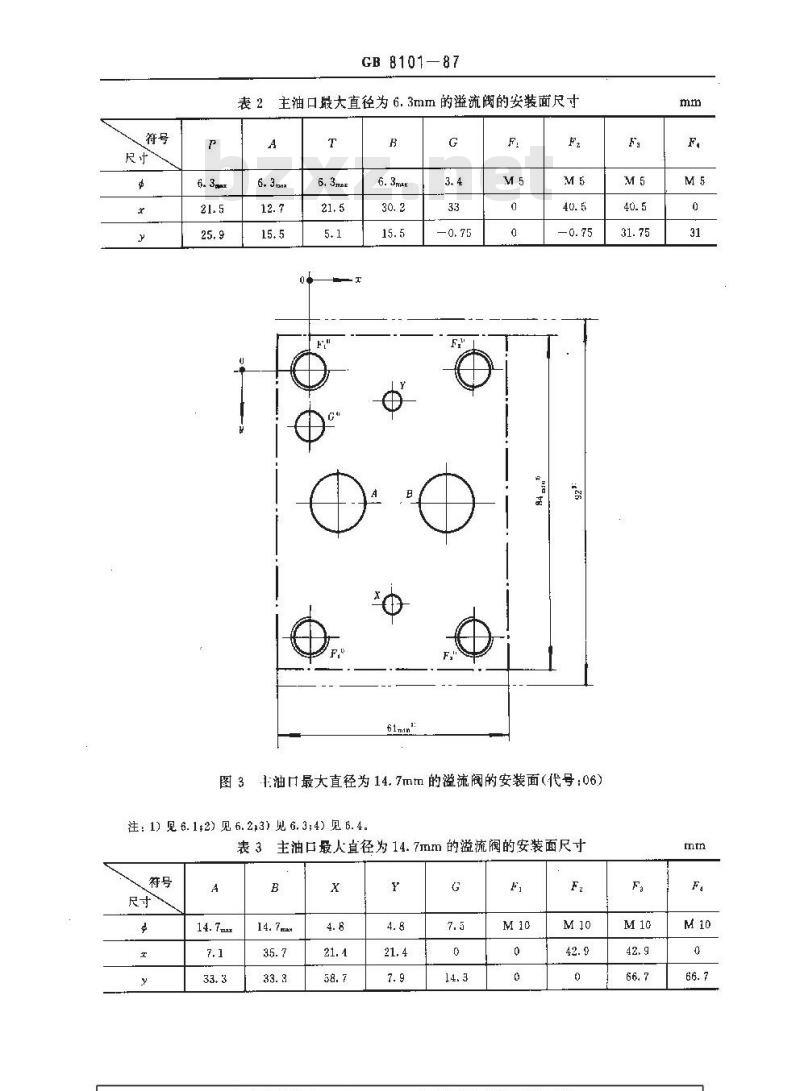

表2主油口最大直径为6.3mm的溢流阈的安装面尺寸A
图31油最大直径为14.7mm的溢流阀的安装面（代号：06）注：1)见6.1:2)见6,23）见6.3;4）见6.4。表3主油口最人直径为14.7mm的溢流阀的安装面尺寸符号
GB 810187

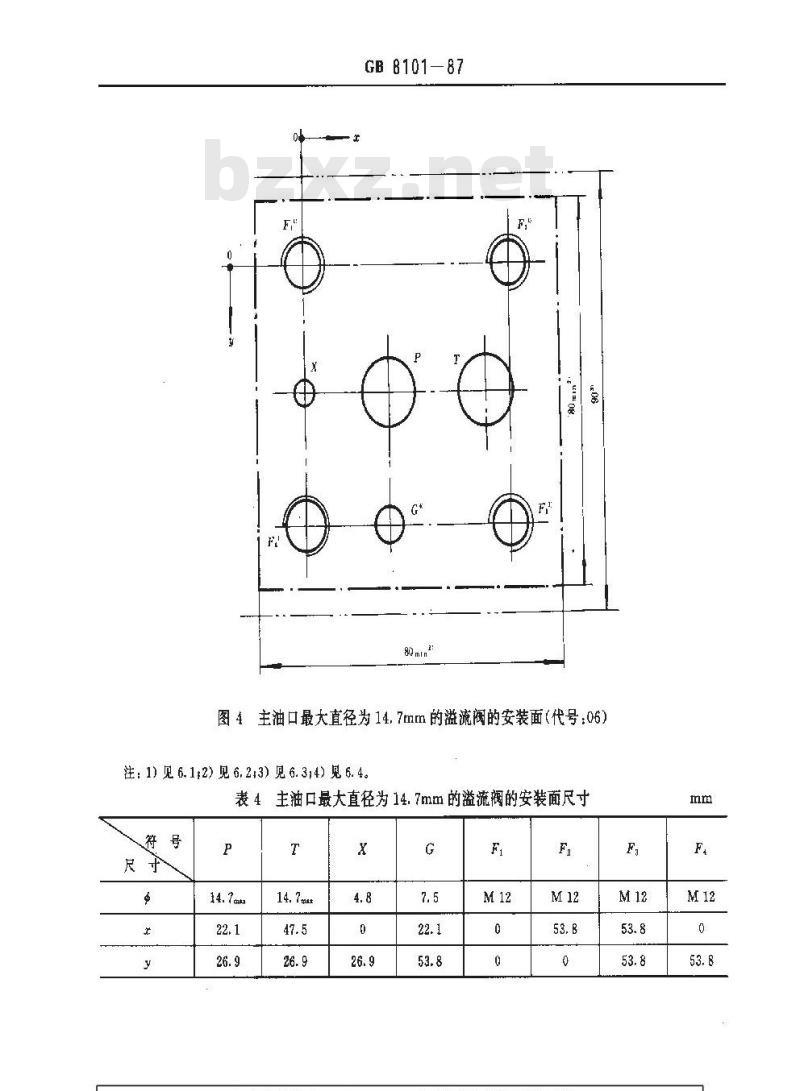

图4主油口最大直径为14.7mm的溢流阀的安装面（代号：06）注： 1) 见 6. 1:2) 见 6,2,3) 见 6. 3,4) 见 6. 4表4主油口最大直径为14.7mm的溢流阀的安装面尺寸号
GB 810187
115mln
图6主油口最大直径为23.4mm的溢流阀的安装面（代号：08）注： 1) 见 6. 1,2)见 6. 2:3)见 6. 3;43 见6. 4。主油口最大直径为23.4mm的溢流阀的安装面尺寸表6
图7主油口最大直径为32mm的溢流阀的安装面（代号：10）注： 1)见6. 12)见6.2:3)见6.3#4)见6.4。F
GB 8101—87
表7主油口最大直径为 32mm的溢流阀的安装面尺寸+
150 minbzxz.net
图8主油最大直径为32mm的溢流阀的安装面（代号：10）注：1)见6.1+2)见6.2;3)见6.3;4）见6.4表8主油口最大直径为 32mm的溢流阀的安装面尺寸符
GB 8101-87
图 9主油口最大直径为 6.3mm的远程调压阀的安装面(代号：03)注：1)见6.12)见6,2+3)见6.3;1)见6.4表9主油口最人直径为6.3mm的远程调压阀的安装面尺寸符
图10主油口最大直径为14.7mm的卸荷流阀的安装面（代号：06)注：1)见6.1;2)见6,2;3)见6.3;4)见6.4.mm
GB 8101—87
表10主油口最大直径为14.7mm的卸荷溢流阀的安装面尺寸A
图11主油口最大直径为23.4mm的卸荷溢流阀的安装面（代号：08）注：1）见6.1;2）见6.23）见6.3;4）见6.4。表11主油口最大直径为23.4mm的卸荷溢流阀的安装面尺寸A
GB 8101-87
180 mlm
uinont
图12主油口最大直径为32mm的卸荷滋流阀的安装面（代号：10)注: 1) 见 6. 1:2) 见 6. 2;3) 见 6. 3:4) 见 6, 4,表12主油口最大直径为32mm的卸荷溢流阀的安装面尺寸符号
GB 8101—87
附录A
油口字母符号
(补充件）
根据表A1和表A2选择液压溢流阀油口字母符号。A1表A1适用于本标准的直动式溢流阀。表A1
溢流阀
带旁通单向阀的溢流阅
A2表A2适用于本标准的先导式溢流阀、远程调压阀.卸荷溢流阀。表A2
溢流阀
