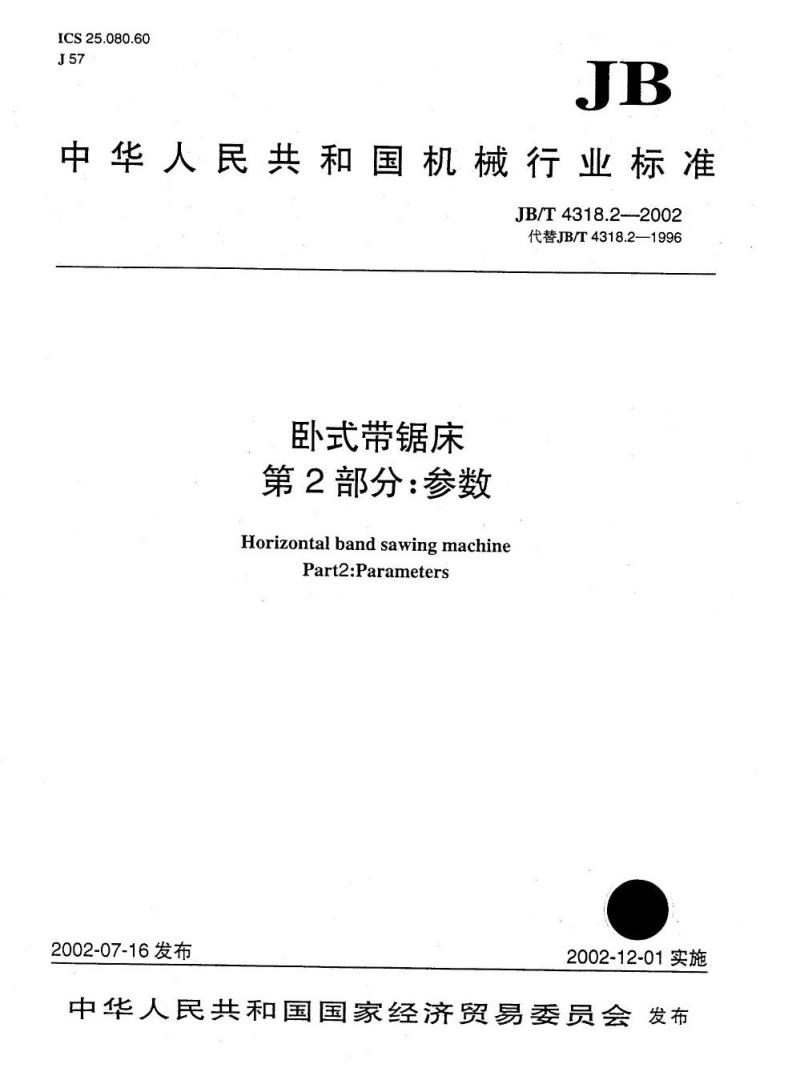

中华人民共和国机械行业标准 JB/T4318.2-2002 卧式带锯床 第2部分：参数
发布：2002-07-16
实施：2002-12-01
中华人民共和国国家经济贸易委员会发布

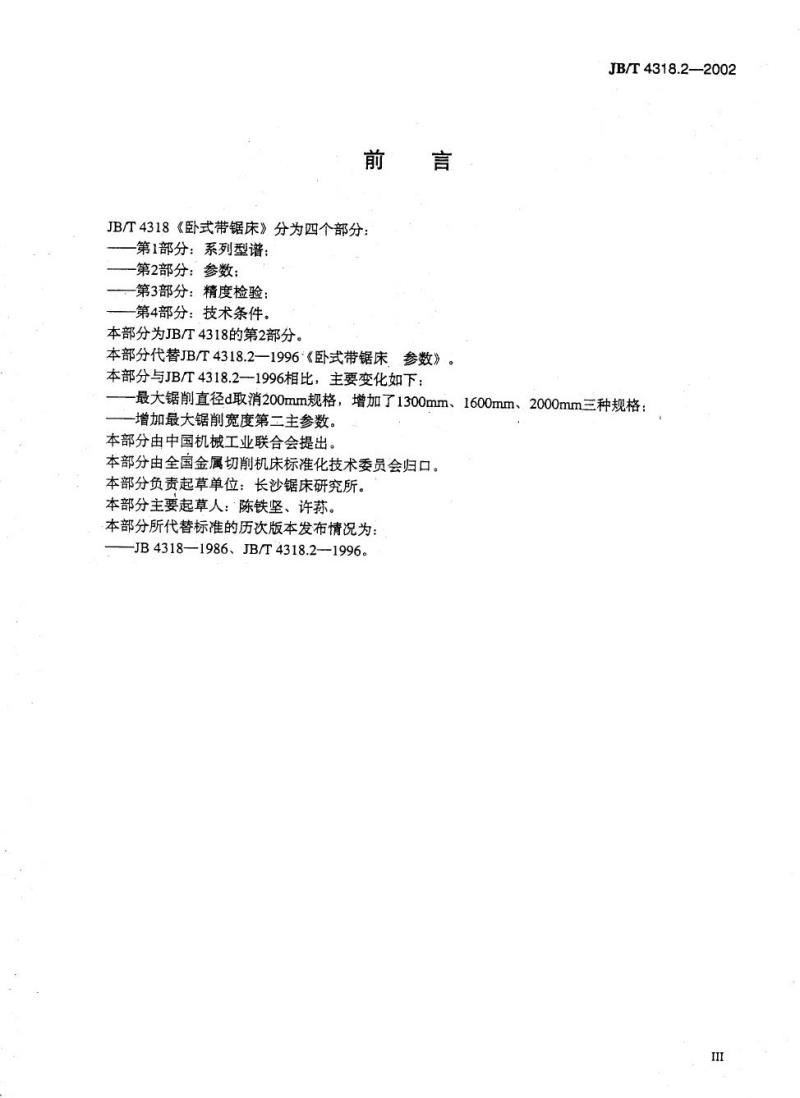

前言
JB/T4318《卧式带锯床》分为四个部分：第1部分 系列型谱，第2部分 参数，第3部分 精度检验，第4部分 技术条件。本部分为第2部分，代替 JB/T4318.2-1996《卧式带锯床参数》。与 1996 年版本相比，本部分取消了最大锯削直径 200mm 的规格，增加了 1300mm、1600mm、2000mm 三种规格，并增加了最大锯削宽度等主参数。本部分由中国机械工业联合会提出，全国金属切削机床标准化技术委员会归口，长沙锯床研究所负责起草，主要起草人：陈铁坚、许荪。本部分所代替标准历次版本：JB4318-1986、JB/T4318.2-1996。

1 范围
本部分规定了卧式带锯床参数，适用于新设计的一般用途卧式带锯床。

2 规范性引用文件
下列文件中的条款通过本部分引用而成为本部分条款：
JB/T7963.2 金属切割带锯条 第2部分：基本尺寸和公差。
注日期的引用文件，其修改单或修订版不适用于本部分；不注日期的引用文件，其最新版本适用于本部分。

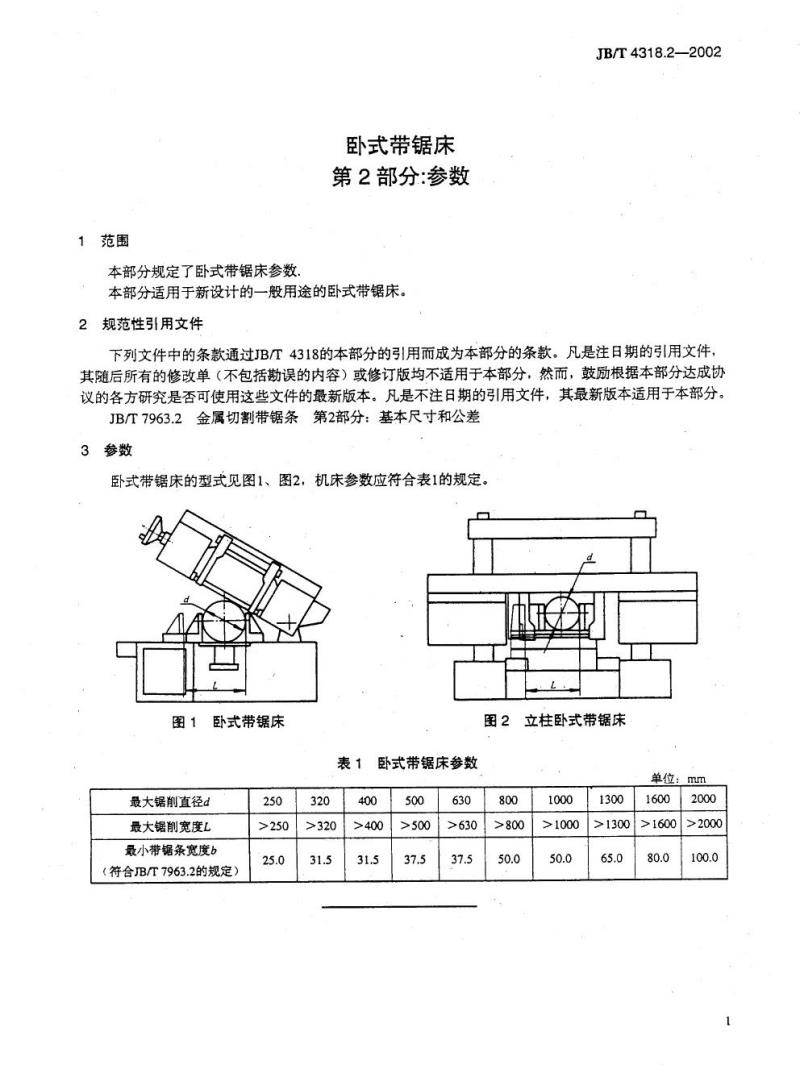

3 参数
卧式带锯床的型式见图1、图2，机床参数应符合表1规定。

表1 卧式带锯床参数（单位：mm）
最大锯削直径 d | 最大锯削宽度 L | 最小带锯条宽度 b
250 | >250 | 25.0
320 | >320 | 31.5下载标准就来标准下载网
400 | >400 | 31.5
500 | >500 | 37.5
630 | >630 | 37.5
800 | >800 | 50.0
1000 | >1000 | 50.0
1300 | >1300 | 65.0
1600 | >1600 | 80.0
2000 | >2000 | 100.0

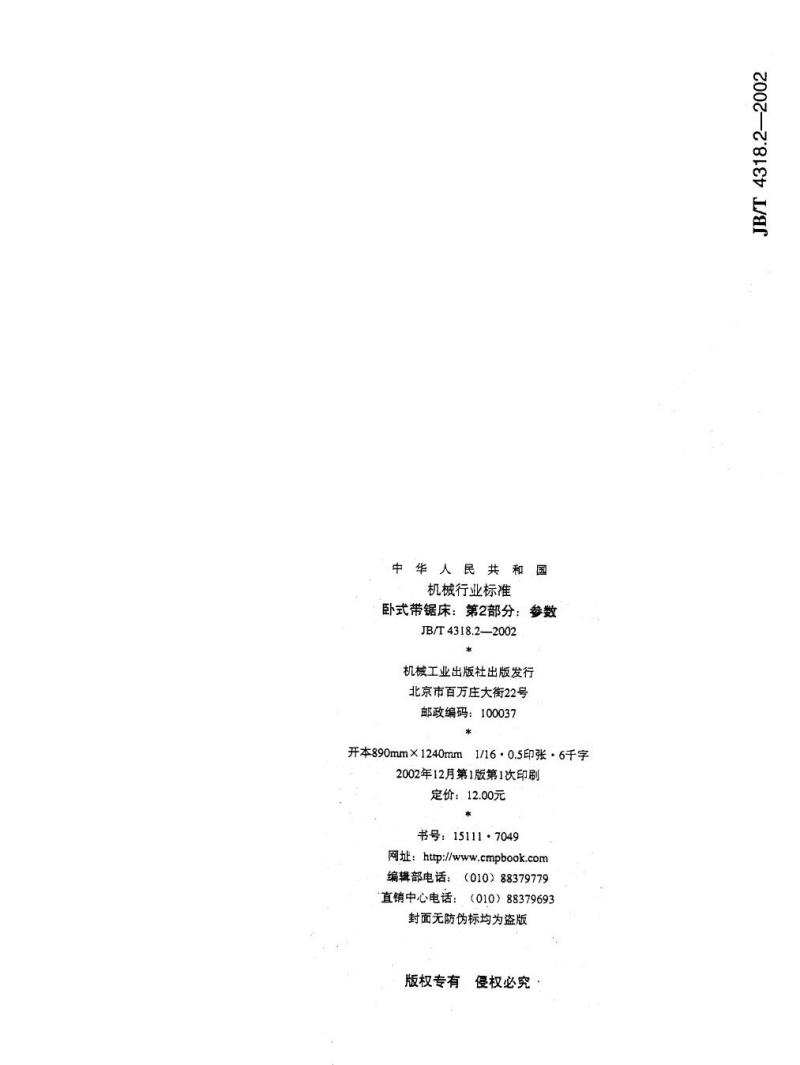

本标准由全国金属切削机床标准化技术委员会提出，长沙锯床研究所归口起草，机械工业出版社出版发行。出版地址：北京市百方庄大街22号，邮编100037。开本 890mm×1240mm，印张 0.5，字数约 6000。2002年12月第1版第1次印刷，定价12.00元。版权专有，侵权必究。
