中华人民共和国机械行业标准 JB/T4318.1-1996 卧式带锯床系列型谱
发布：1996-04-22
实施：1996-07-01
中华人民共和国机械工业部发布

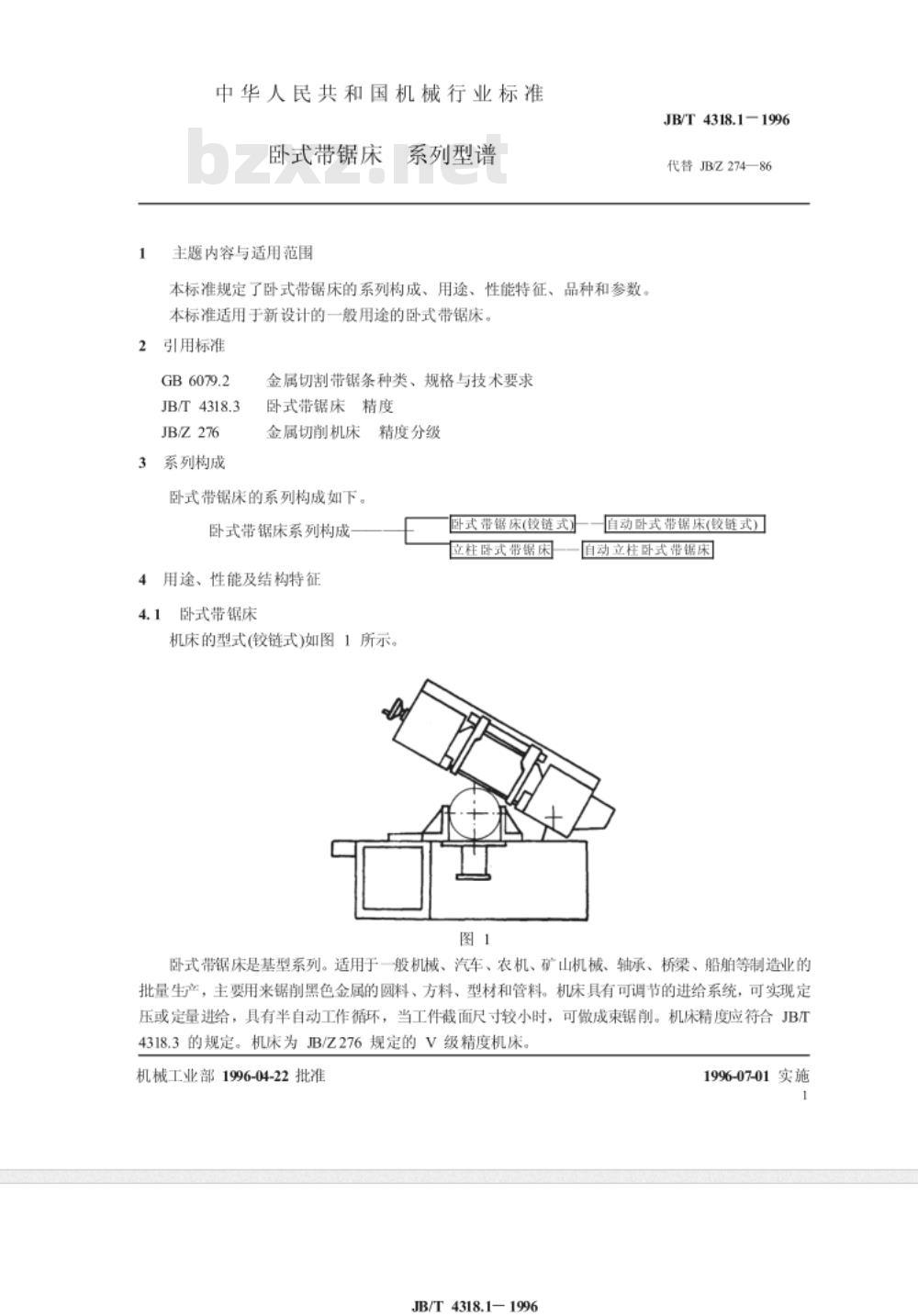

1 范围
本标准规定了卧式带锯床的系列构成、用途、性能特征、品种和参数，适用于新设计的一般用途的卧式带锯床。

2 规范性引用文件
GB 6079.2
JB/T 4318.3
JB/Z276

3 系列构成
卧式带锯床的系列构成如下：
3.1 铰链式卧式带锯床（基型系列）
适用于一般机械、汽车、农机、矿山机械、轴承、桥梁、船舶等制造业的批量生产，主要用于锯削黑色金属的圆料、方料、型材和管料。机床具有可调节的进给系统，可实现定压或定量进给，具有半自动工作循环，当工件截面尺寸较小时，可做成束锯削。机床精度应符合 JB/T4318.3 的规定，机床为 JB/Z276 规定的 V 级精度机床。
机床应具备下列结构特征：
a. 夹料装置
b. 锯带张紧装置
c. 定长装置
可根据用户特殊订货提供扩大机床性能的附件。

3.2 自动铰链式卧式带锯床
除基型系列结构特征外，还应具备下列结构特征：
a. 自动夹料装置此内容来自标准下载网
b. 自动送料装置
c. 自动定长装置
适用于大批量生产，具有自动工作循环。

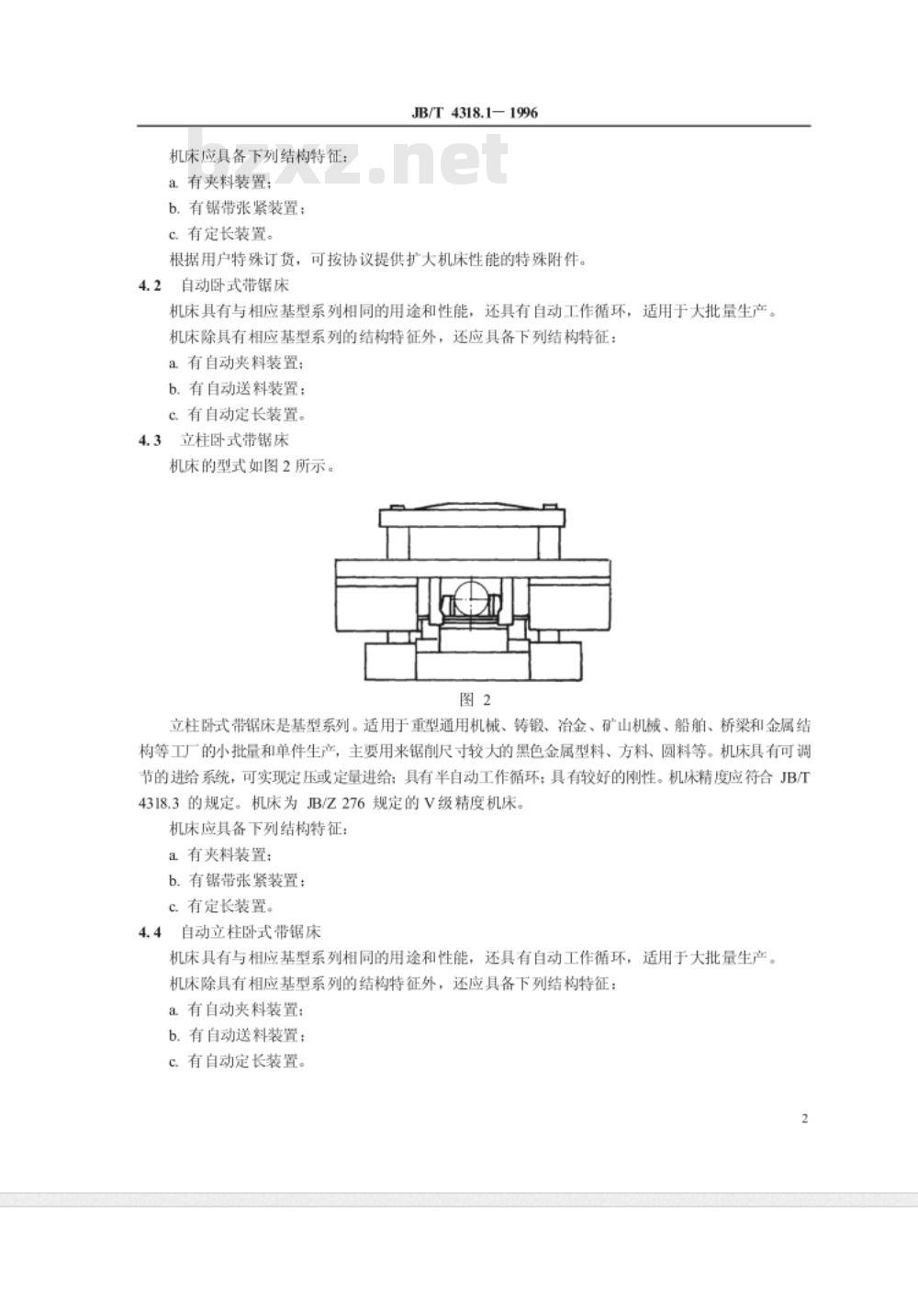

3.3 立柱式卧式带锯床（基型系列）
适用于重型通用机械、铸锻、冶金、矿山机械、船舶、桥梁和金属结构工厂的小批量和单件生产，主要用于锯削尺寸较大的黑色金属型料、方料、圆料等。机床具有可调节的进给系统，可实现定压或定量进给，具有半自动工作循环，刚性较好。机床精度应符合 JB/T4318.3 的规定，机床为 JB/Z276 规定的 V 级精度机床。机床应具备下列结构特征：
a. 夹料装置
b. 锯带张紧装置
c. 定长装置

3.4 自动立柱卧式带锯床
除基型系列结构特征外，还应具备下列结构特征：
a. 自动夹料装置
b. 自动送料装置
c. 自动定长装置
适用于大批量生产，具有自动工作循环。

4 用途、性能及结构特征
详见上文各系列描述，机床用途包括一般机械制造和重型金属加工，性能特征包括可调进给系统、自动或半自动循环、夹料和定长装置。

5 品种
卧式带锯床品种包括：铰链式、自动铰链式、立柱式、自动立柱式。

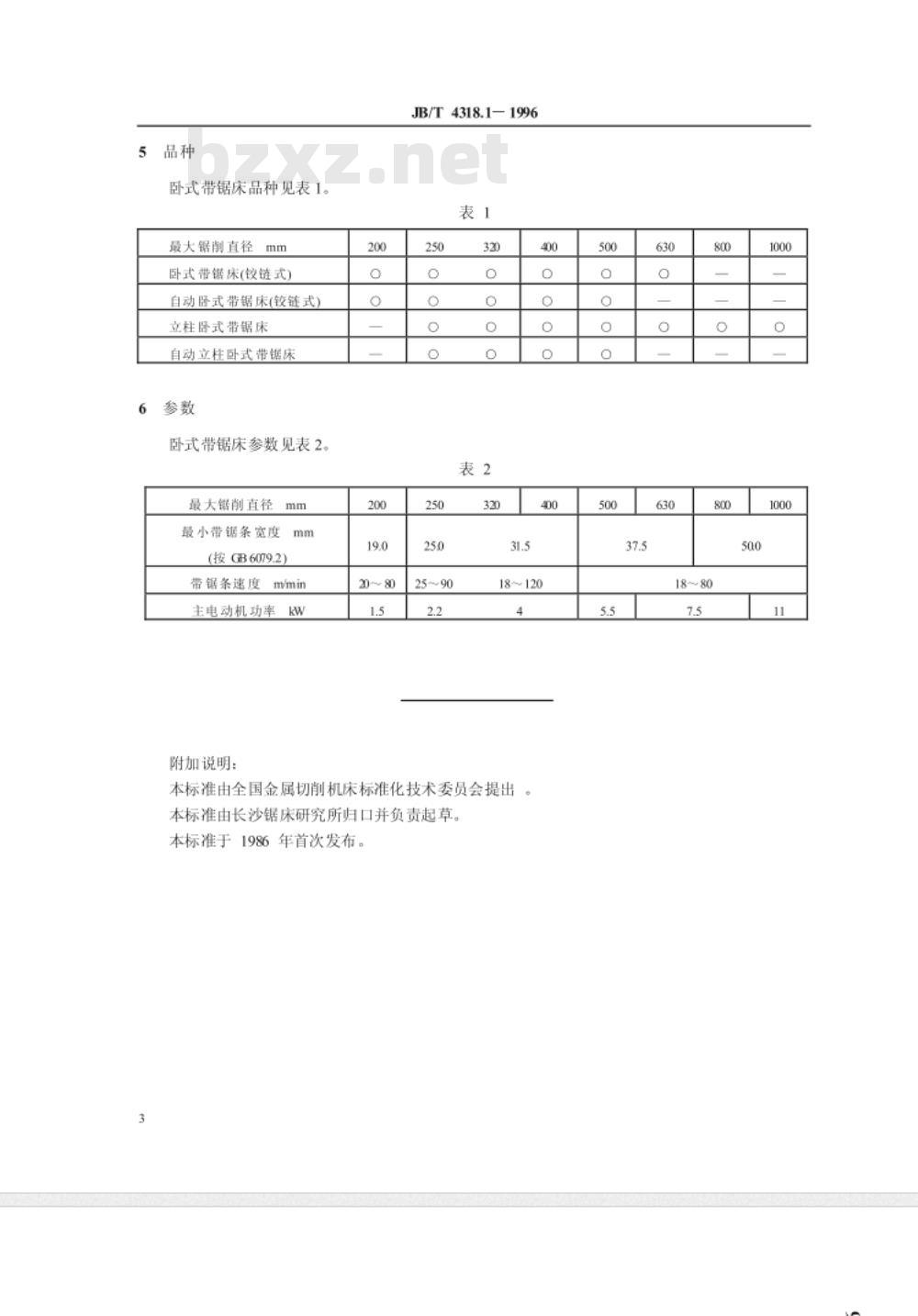

6 参数
各型号卧式带锯床主要技术参数如下：
最大锯削直径、最小带锯条宽度（按 GB6079.2）、带锯条速度、主电动机功率，具体参数表见标准附表。

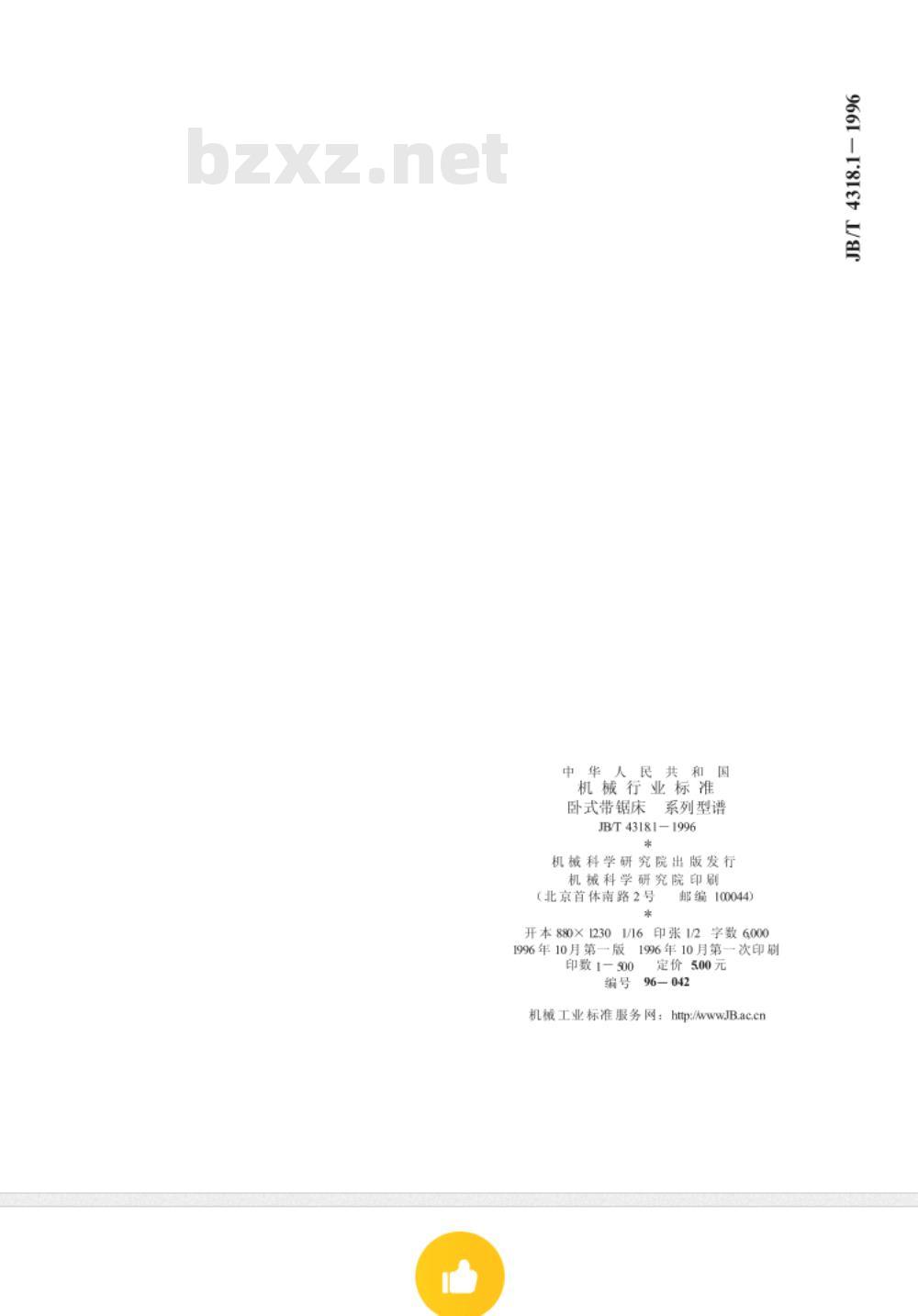

附加说明：本标准由全国金属切削机床标准化技术委员会提出，由长沙锯床研究所归口并负责起草，于1986年首次发布。机械科学研究院出版发行。
