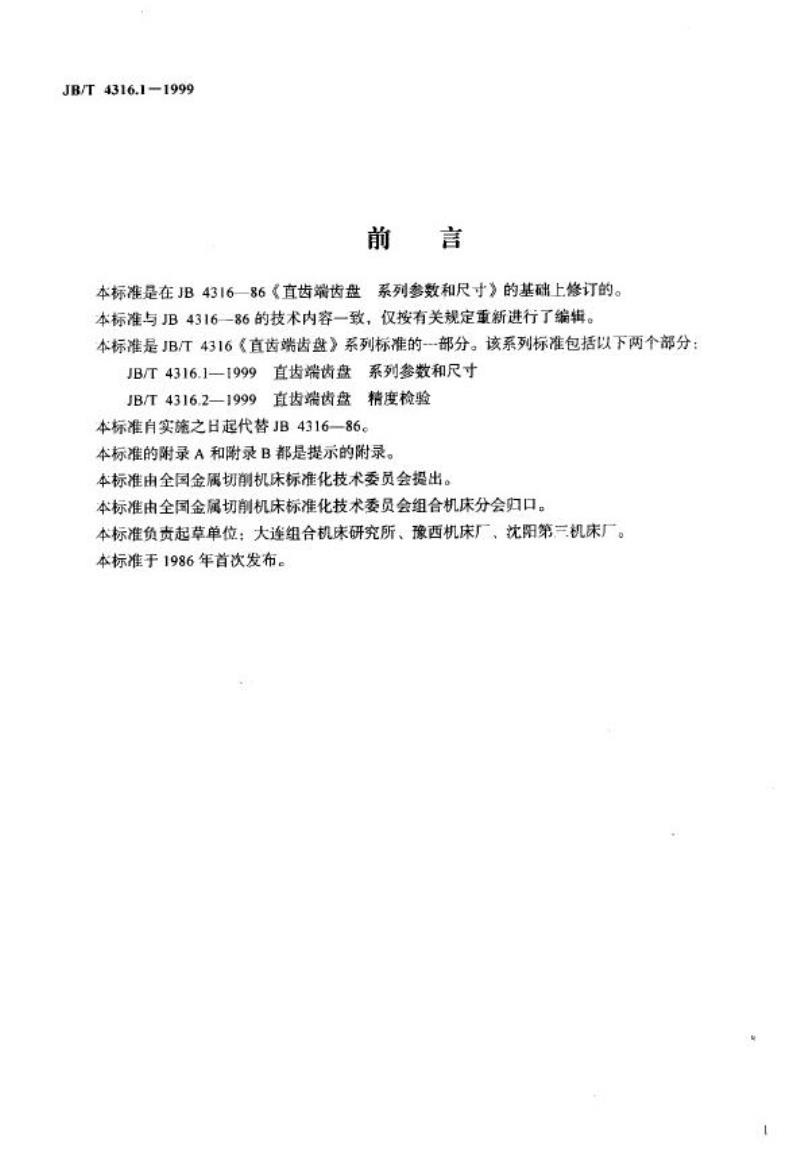

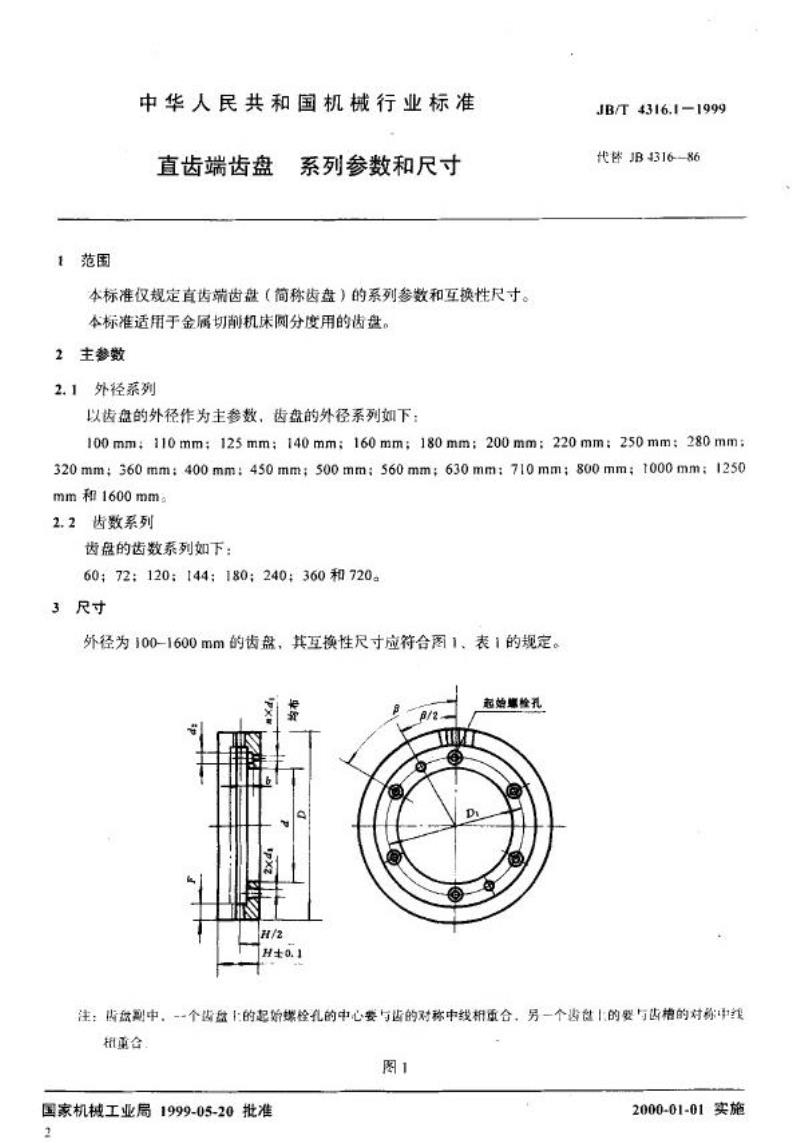

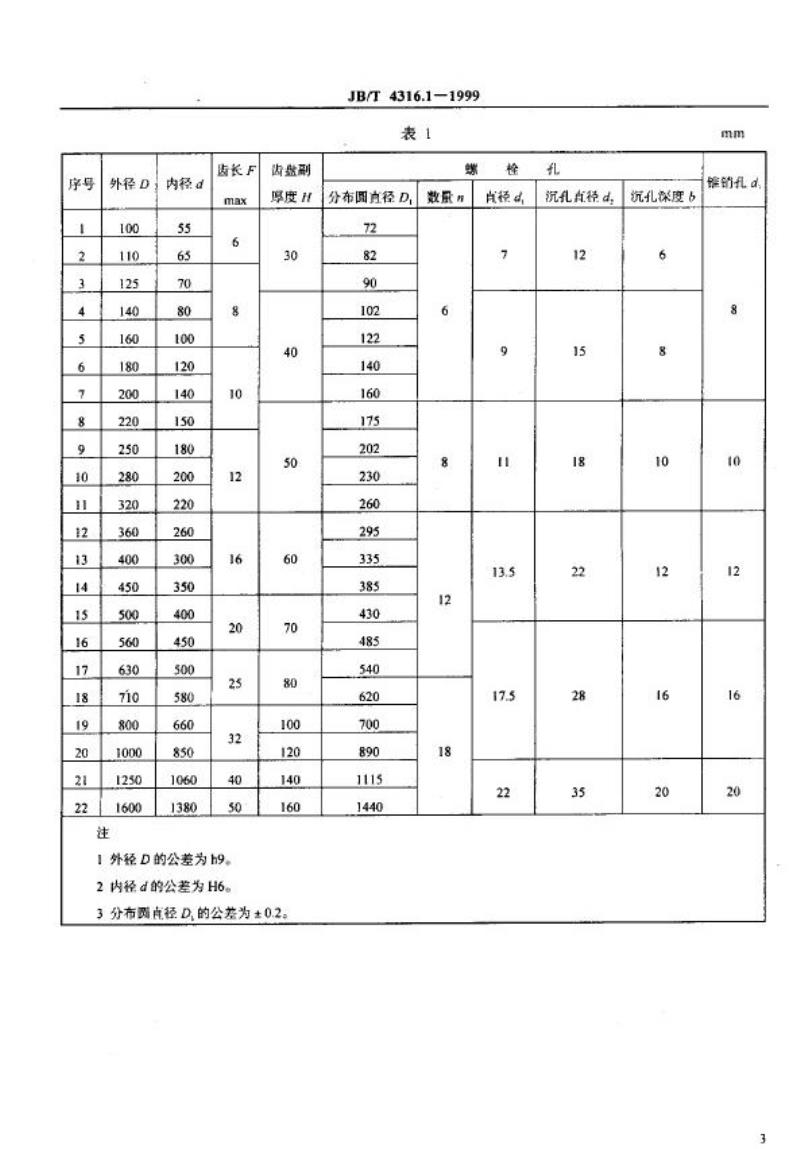

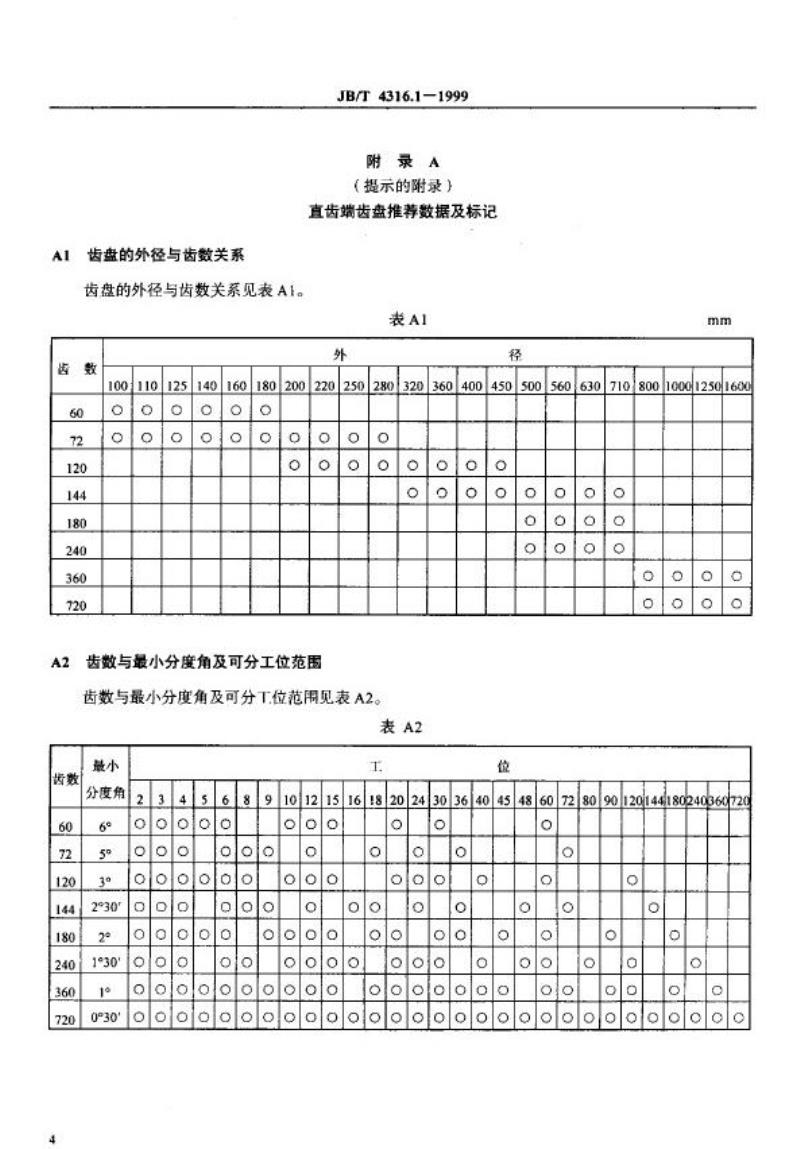

JB/T4316.1-1999 前言 本标准是在JB4316-86《直齿端齿盘系列参数和尺寸》的基础上修订的，技术内容与原标准一致，仅按有关规定重新编辑。它是JB/T4316《直齿端齿盘》系列标准的一部分，系列标准包括：JB/T4316.1-1999直齿端齿盘系列参数和尺寸，以及JB/T4316.2-1999直齿端齿盘精度检验。本标准自实施之日起代替JB4316-86，附录A和附录B为提示性附录。本标准由全国金属切削机床标准化技术委员会提出并归口，负责起草单位包括大连组合机床研究所、豫西机床厂和沈阳第二机床厂。本标准首次发布于1986年。 1 范围 本标准规定直齿端齿盘（以下简称齿盘）的系列参数和互换性尺寸，适用于金属切削机床圆分度用齿盘。 2 主参数 2.1 外径系列 以齿盘外径作为主参数，齿盘外径系列为：100mm、110mm、125mm、140mm、160mm、180mm、200mm、220mm、250mm、280mm、320mm、360mm、400mm、450mm、500mm、560mm、630mm、710mm、800mm、1000mm、1250mm和1600mm。 2.2 齿数系列 齿盘齿数系列为：60、72、120、144、180、240、360和720。 3 尺寸 外径为100-1600mm的齿盘，其互换性尺寸应符合图1及表1的规定。起始螺栓孔中心应与齿的对称中线重合。 表1 直齿端齿盘互换性尺寸 外径D(mm)：100、110、125、140、160、180、200、220、250、280、320、360、400、450、500、560、630、710、800、1000、1250、1600 内径d(mm)：55、65、70、80、100、120、140、150、180、200、220、260、300、350、400、450、500、580、660、850、1060、1380 齿长F max(mm)：10、16、20、25、32、40、50 厚度H(mm)：30、40、50、60、70、80、100、120、140、160 分布圆真径D(mm)：72、82、90、102、122、140、160、175、202、230、260、295、335、385、430、485、540、620、700、890、1115、1440 数量n：12、18等 注：外径D公差为h9，内径d公差为H6，分布圆D的公差为±0.2。 附录A （提示性附录） 直齿端齿盘推荐数据及标记 表A1 齿盘外径与齿数关系及最小分度角和可分工位范围，具体数据参见标准表A1和表A2。
