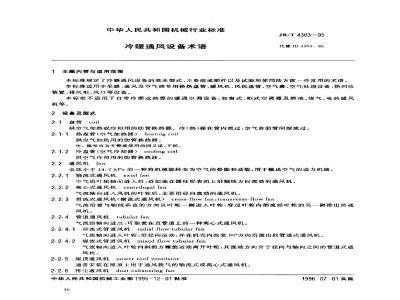

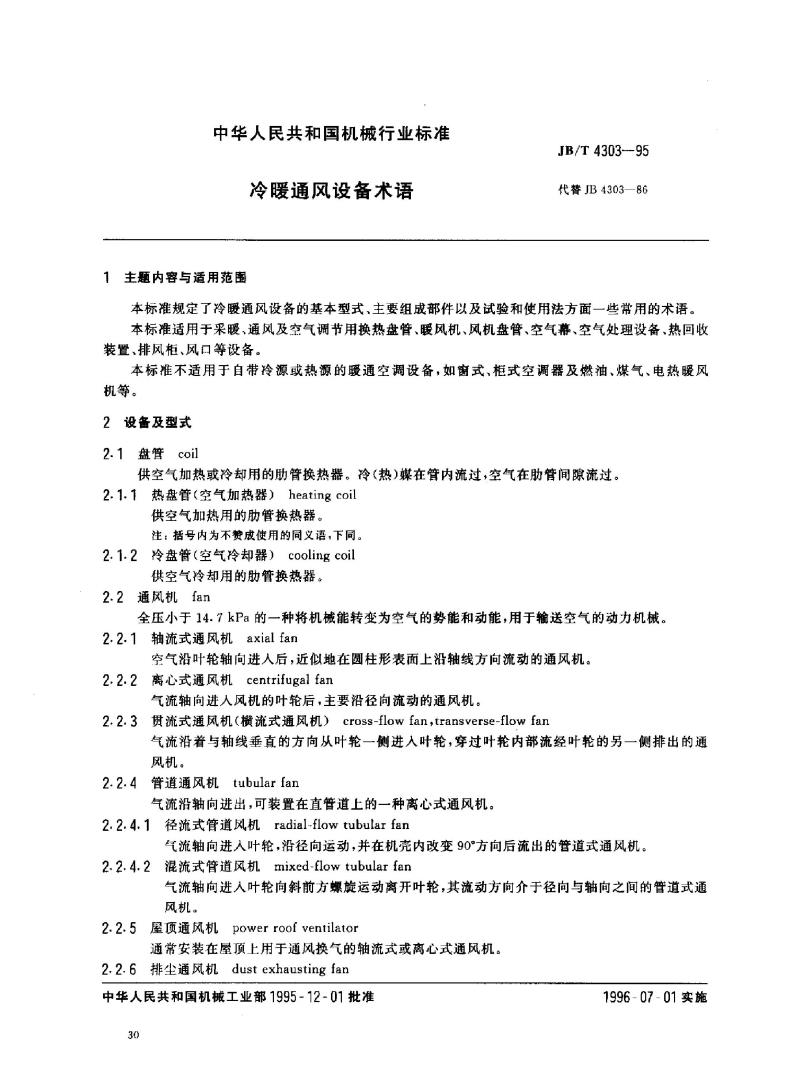

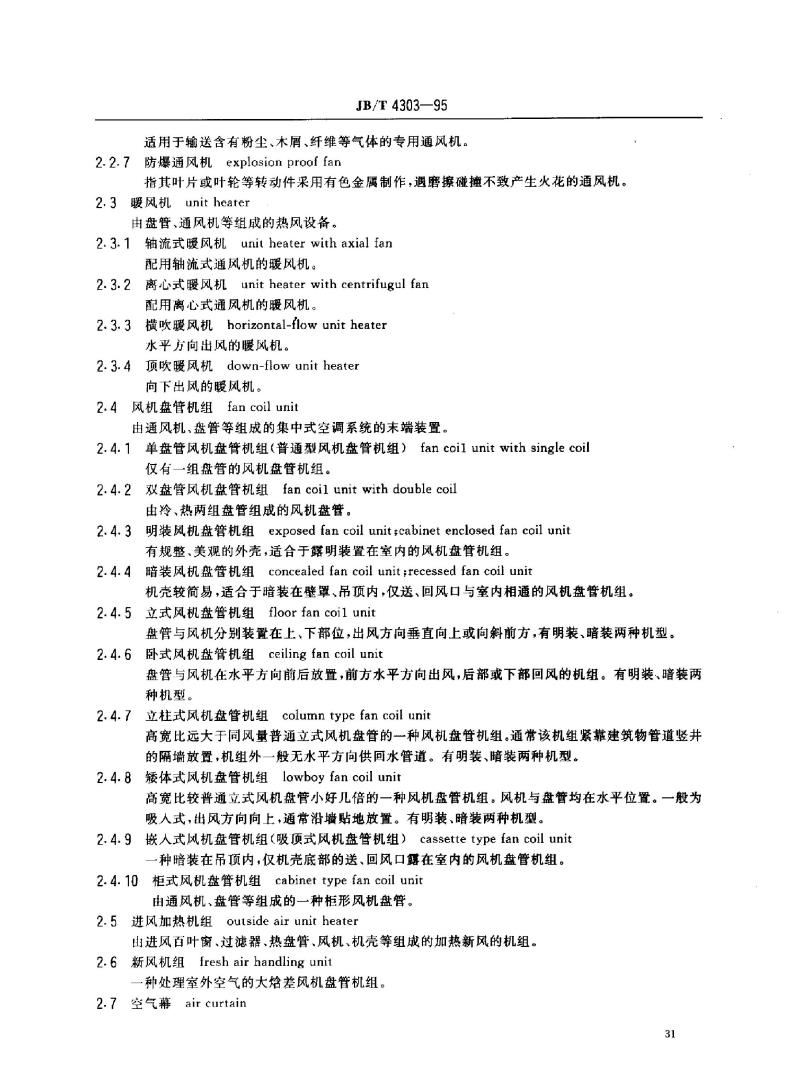

中华人民共和国机械行业标准 JB/T 4303-95 冷暖通风设备术语 1 主题内容与适用范围 本标准规定了冷暖通风设备的基本型式、主要组成部件以及试验和使用方面的常用术语。适用于采暖、通风及空气调节用的换热盘管、暖风机、风机盘管、空气幕、空气处理设备、热回收装置、排风柜及风口等设备。 本标准不适用于自带冷源或热源的暖通空调设备，如窗式、柜式空调器及燃油、煤气、电热暖风机等。 2 设备及型式 2.1 盘管 coil 供空气加热或冷却用的肋管换热器，冷（热）媒在管内流动，空气在肋管间隙流动。 2.1.1 热盘管（空气加热器）heating coil：供空气加热用的肋管换热器。 2.1.2 冷盘管（空气冷却器）cooling coil：供空气冷却用的肋管换热器。 2.2 通风机 fan 全压小于14.7kPa，将机械能转变为空气的势能和动能，用于输送空气的动力机械。 2.2.1 轴流式通风机 axial fan：空气沿叶轮轴向进入，在圆柱形表面沿轴线方向流动。 2.2.2 离心式通风机 centrifugal fan：气流轴向进入叶轮，主要沿径向流动。 2.2.3 贯流式通风机（横流式）cross-flow fan, transverse-flow fan：气流沿轴线垂直方向穿过叶轮，另一侧排出。 2.2.4 管道通风机 tubular fan：气流沿轴向进出，可装于直管道中。 2.2.4.1 径流式管道风机 radial-flow tubular fan：气流轴向进入叶轮，沿径向运动，经机壳改变90°方向排出。 2.2.4.2 混流式管道风机 mixed-flow tubular fan：气流轴向进入叶轮，向斜前方螺旋运动离开叶轮，流动方向介于径向与轴向之间。 2.2.5 屋顶通风机 power roof ventilator：安装在屋顶用于通风换气的轴流式或离心式通风机。 2.2.6 排尘通风机 dust exhausting fan：适用于输送含粉尘、木屑、纤维等气体的专用通风机。 2.2.7 防爆通风机 explosion proof fan：叶片或叶轮等转动件采用有色金属制作，摩擦碰撞不产生火花。 2.3 暖风机 unit heater 由盘管、通风机等组成的热风设备。 2.3.1 轴流式暖风机 unit heater with axial fan：配用轴流式通风机。 2.3.2 离心式暖风机 unit heater with centrifugal fan：配用离心式通风机。 2.3.3 横吹暖风机 horizontal-flow unit heater：水平方向出风。 2.3.4 顶吹暖风机 down-flow unit heater：向下出风。 2.4 风机盘管机组 fan coil unit 由通风机、盘管等组成的集中式空调系统末端装置。 2.4.1 单盘管风机盘管机组 fan coil unit with single coil：仅有一组盘管。 2.4.2 双盘管风机盘管机组 fan coil unit with double coil：由冷、热两组盘管组成。 2.4.3 明装风机盘管机组 exposed fan coil unit / cabinet enclosed fan coil unit：外壳规整、美观，适合室内露明装。 2.4.4 暗装风机盘管机组 concealed / recessed fan coil unit：机壳较简易，适合暗装在壁罩或吊顶内，仅送、回风口与室内相通。 2.4.5 立式风机盘管机组 floor fan coil unit：盘管与风机分别装置在上下部位，出风方向垂直向上或向斜前方，有明装和暗装两种机型。 2.4.6 卧式风机盘管机组 ceiling fan coil unit：盘管与风机水平方向前后放置，前方水平出风，后部或下部回风，有明装和暗装两种机型。 2.4.7 立柱式风机盘管机组 column type fan coil unit：高宽比远大于普通立式风机盘管，通常紧靠建筑物管道竖井隔墙放置，无水平供回水管道，有明装和暗装两种机型。 2.4.8 矮体式风机盘管机组 lowboy fan coil unit：高宽比较普通立式风机盘管小数倍。
