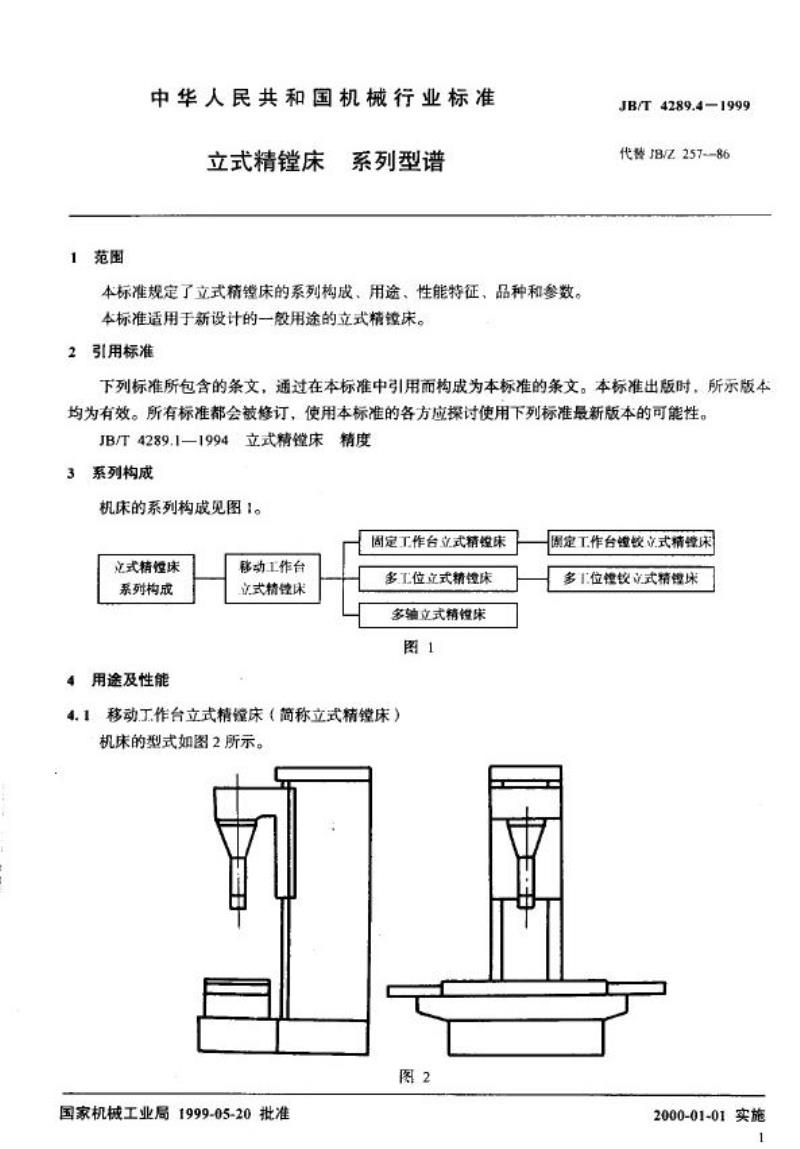

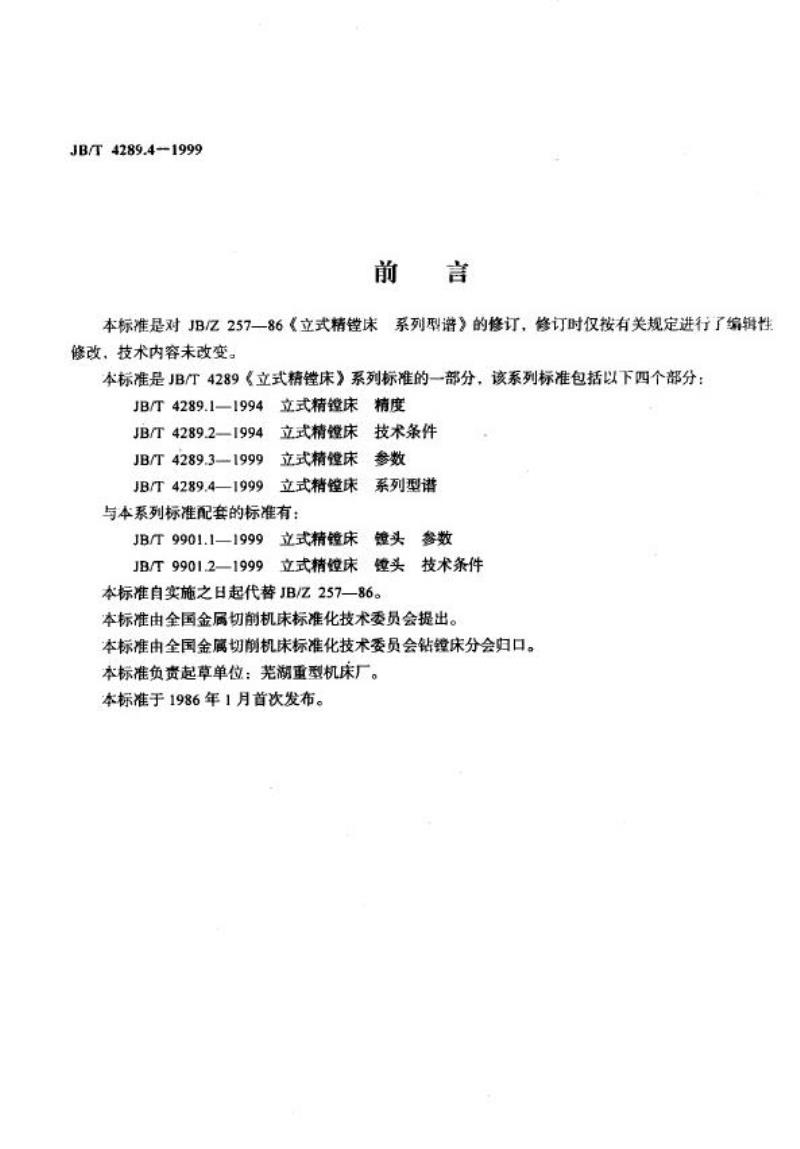

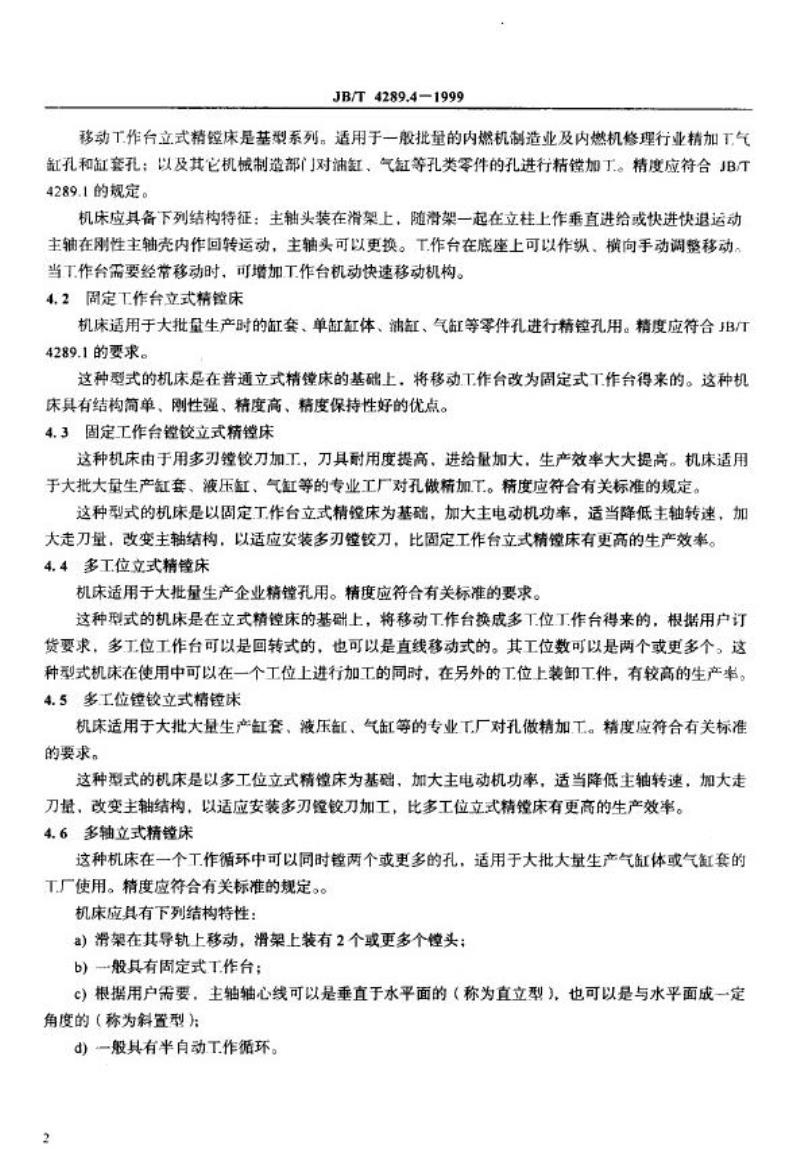

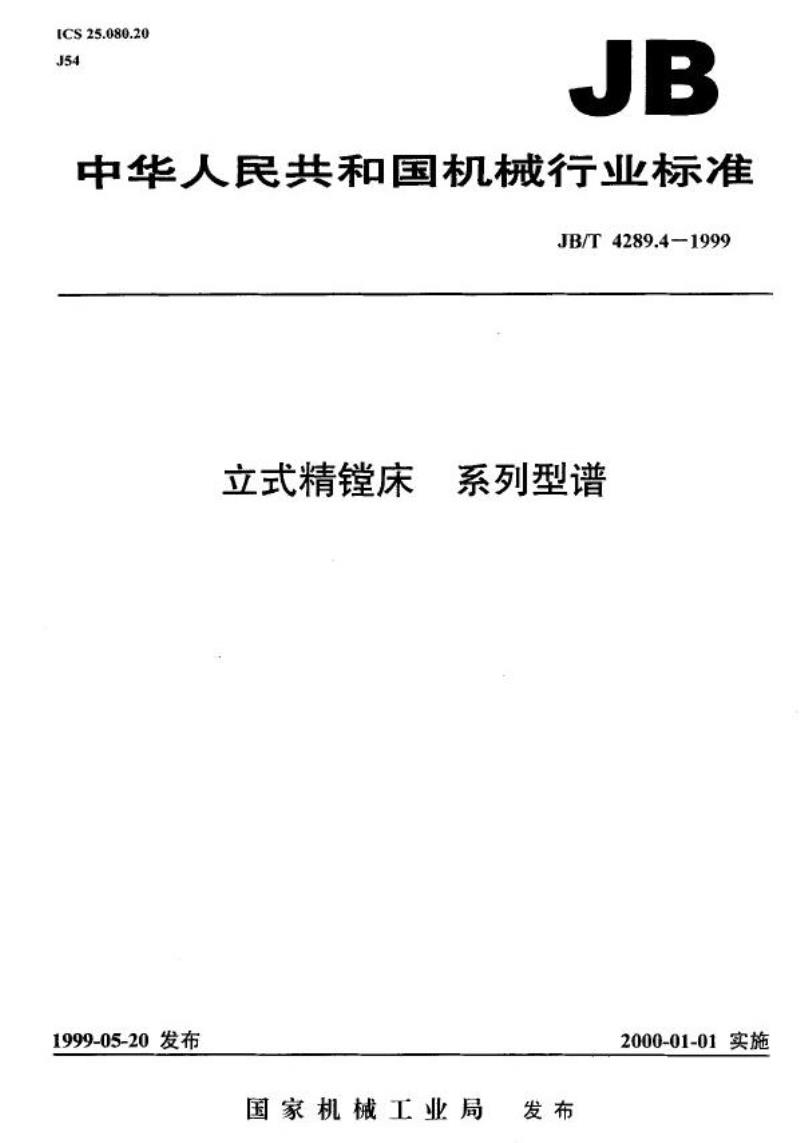

ICS 25.080.20 J54 JB 中华人民共和国机械行业标准 JB/T4289.4-1999 立式精镗床 系列型谱 1999-05-20发布 2000-01-01实施 国家机械工业局 发布 前言 本标准是对JB/Z257—86《立式精镗床系列型谱》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准是JB/T4289《立式精镗床》系列标准的一部分，该系列标准包括以下四个部分： JB/T4289.1—1994 立式精镗床 精度 JB/T4289.2—1994 立式精镗床 技术条件 JB/T4289.3—1999 立式精镗床 参数 JB/T4289.4—1999 立式精镗床 系列型谱 与本系列标准配套的标准有： JB/T9901.1—1999 立式精镗床 镗头参数 JB/T9901.2—1999 立式精镗床 镗头技术条件 本标准自实施之日起代替JB/Z257—86。本标准由全国金属切削机床标准化技术委员会提出，并由其镗床分会归口。起草单位为芜湖重型机床厂。本标准于1986年1月首次发布。 1 范围 本标准规定了立式精镗床的系列构成、用途、性能特征、品种和参数。本标准适用于新设计的一般用途立式精镗床。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JB/T4289.1—1994 立式精镗床 精度 3 系列构成 机床的系列构成包括： 固定工作台立式精镗床、移动工作台立式精镗床、多工位立式精镗床、多轴立式精镗床等类型。 4 用途及性能 4.1 移动工作台立式精镗床 移动工作台立式精镗床为基型系列，适用于一般批量的内燃机制造业及修理行业，对气缸孔、缸套孔及油缸、气缸等孔类零件进行精镗加工。其精度应符合JB/T4289.1的规定。 机床应具备以下结构特征：主轴头安装在滑架上，随滑架在立柱上作垂直进给或快速进退运动；主轴在刚性主轴壳内旋转，主轴头可更换；工作台在底座上可作纵横向手动调整移动，必要时可配置机动快速移动机构。 4.2 固定工作台立式精镗床 该机床适用于大批量生产中对缸套、单缸缸体、油缸、气缸等零件孔进行精镗加工。其精度应符合JB/T4289.1的要求。 该类型机床是在移动工作台立式精镗床基础上，将工作台改为固定式结构，具有结构简单、刚性强、精度高及精度保持性好的优点。 4.3 固定工作台多刃镗铰立式精镗床 该机床采用多刃镗铰刀加工，提高刀具耐用度并加大进给量，从而显著提高生产效率。适用于大批量生产中对缸套、液压缸、气缸等零件孔进行精加工。 该机床是在固定工作台立式精镗床基础上发展而来，通过增大主电动机功率、降低主轴转速、加大走刀量及改变主轴结构，以适应多刃镗铰刀加工。 4.4 多工位立式精镗床 该机床适用于大批量生产企业进行孔的精加工。其精度应符合有关标准要求。 该机床是在立式精镗床基础上，将移动工作台改为多工位工作台。工作台可为回转式或直线移动式，工位数可为两个或多个。在加工过程中，可在一个工位进行加工，同时在其他工位进行装卸工件，从而提高生产效率。 4.5 多工位镗铰立式精镗床 该机床适用于大批大量生产缸套、液压缸、气缸等零件的专业工厂进行精加工。其精度应符合相关标准要求。 该机床是在多工位立式精镗床基础上，通过提高主电动机功率、降低主轴转速、增加进给量及改变主轴结构，以适应多刃镗铰刀加工，从而获得更高生产效率。 4.6 多轴立式精镗床 该机床在一个工作循环中可同时镗削两个或多个孔，适用于大批量生产气缸体或气缸套的工厂。其精度应符合有关标准规定。 机床应具有以下结构特性： a）滑架在导轨上移动，滑架上装有两个或多个镗头； b）一般采用固定式工作台； c）根据需要，主轴轴线可为垂直布置（直立型）或与水平面成一定角度（斜置型）； d）一般具备半自动工作循环。 5 品种 机床品种按系列构成及用途进行划分。
