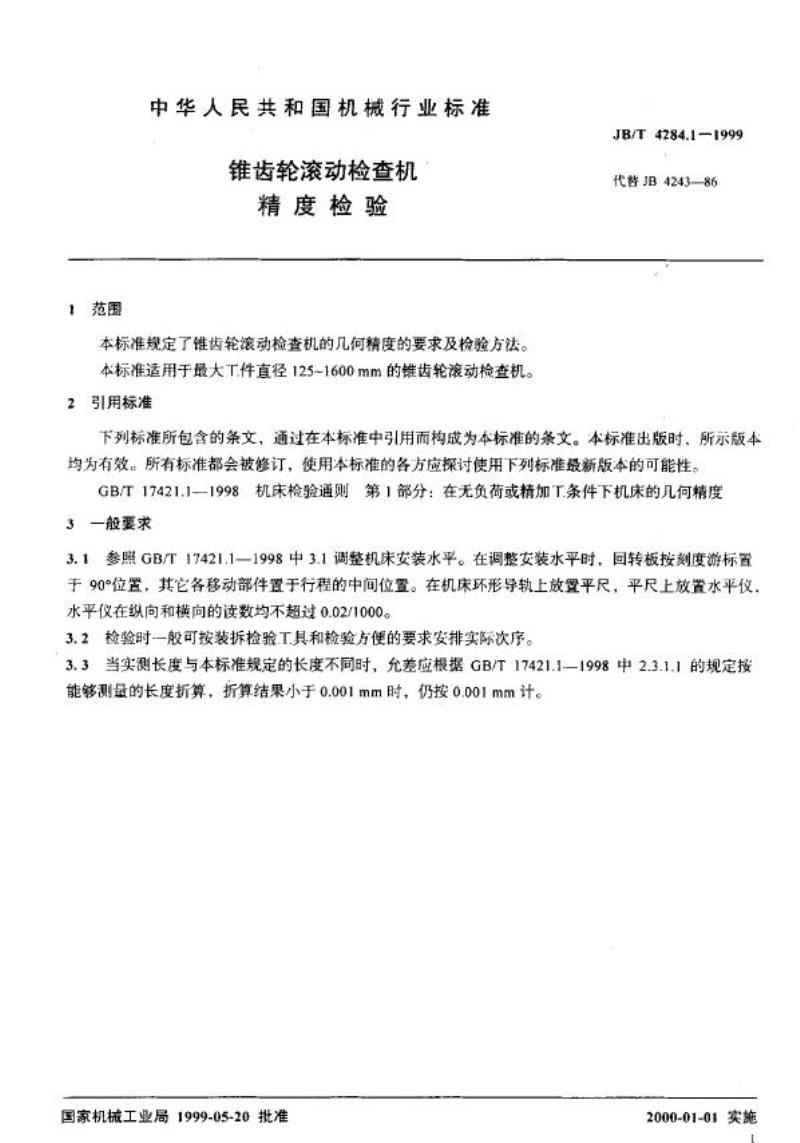

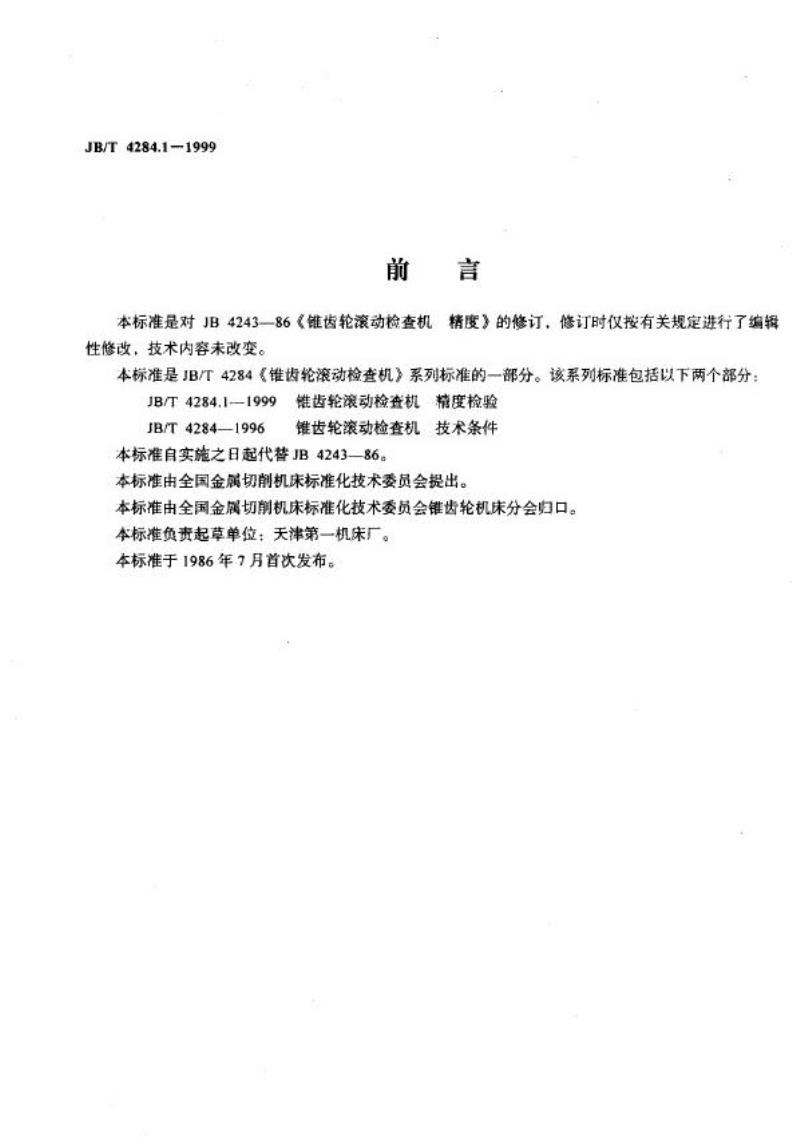

中华人民共和国机械行业标准 JB/T4284.1-1999 锥齿轮滚动检查机 精度检验 1999-05-20发布 2000-01-01实施 国家机械工业局 发布 前言 本标准是对JB4243—86《锥齿轮滚动检查机精度》的修订。本次修订仅进行了编辑性修改，技术内容未作改变。 本标准属于JB/T4284《锥齿轮滚动检查机》系列标准的一部分。该系列包括： - JB/T4284.1-1999 锥齿轮滚动检查机 精度检验 - JB/T4284—1996 锥齿轮滚动检查机 技术条件 本标准自实施之日起代替JB4243—86。 本标准由全国金属切削机床标准化技术委员会提出并归口，由天津第一机床厂负责起草。本标准首次发布于1986年7月。 1 范围 本标准规定了锥齿轮滚动检查机的几何精度要求及其检验方法。 本标准适用于最大工件直径125～1600mm的锥齿轮滚动检查机。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。凡是注明日期的引用文件，其后所有修改单（不包括勘误内容）或修订版均不适用于本标准；凡是不注明日期的引用文件，其最新版本适用于本标准。 GB/T17421.1—1998 机床检验通则 第1部分：在无负荷或精加工条件下机床的几何精度 3 一般要求 3.1 机床安装水平的调整应参照GB/T17421.1—1998中3.1的规定进行。在调整时，应将回转板按刻度游标置于90°位置，其它各移动部件置于行程中间位置。在机床环形导轨上放置平尺，并在平尺上放置水平仪。水平仪在纵向和横向的读数均不得超过0.02/1000。 3.2 检验时，一般可根据装拆检验工具及检验方便的要求，合理安排检验顺序。 3.3 当实测长度与标准规定长度不一致时，应按GB/T17421.1—1998中2.3.1.1的规定进行折算。当折算结果小于0.001mm时，仍按0.001mm计。 4 精度检验项目 本标准规定的几何精度检验项目包括各主要运动部件的直线度、平面度、回转精度及相互位置精度等。各项检验应根据机床规格（最大工件直径125～1600mm）对应不同的允差范围执行。 由于原始文本中表格内容存在严重识别错误，部分具体数值和检验项目无法完整恢复，但总体要求如下： - 各项精度允差应随最大工件直径不同而分级规定 - 检验方法应符合标准图示及规定的测量方法 - 检验过程中应保证测量基准统一、测量工具精度满足要求 注：实际应用中，应结合标准正式版本中的表格数据进行完整检验。
