中华人民共和国机械行业标准 JB/T4280-1993 中频无心感应炉 1993-08-21发布 1993-10-01实施

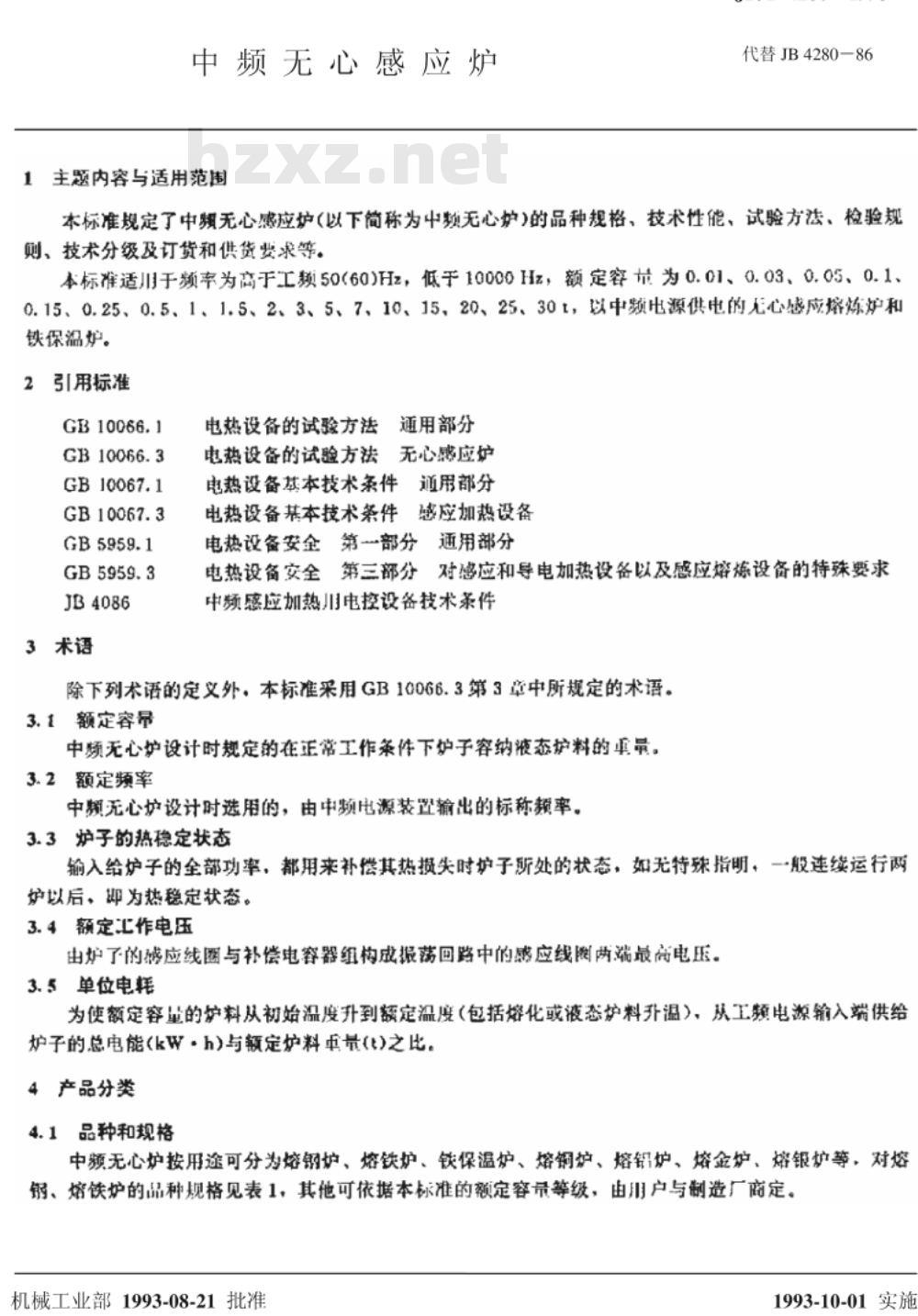

1 主题内容与适用范围
本标准规定了中频无心感应炉(以下简称为中频无心炉)的品种规格、技术性能、试验方法、检验规则、技术分级及订货和供货要求。本标准适用于频率高于工频50(60)Hz且低于10000Hz，额定容量为0.01、0.03、0.05、0.1、0.15、0.25、0.5、1、1.5、2、3、5、7、10、15、20、25、30 t的中频电源供电的无心感应熔炼炉和铁保温炉。
2 规范性引用文件
GB10066.1
GB10066.3
GB10067.1
GB10067.3
GB5959.1
GB5959.3
JB4086
3 术语
除下列术语外，本标准采用GB10066.3第3章中所规定的术语。此内容来自标准下载网
3.1 额定容量：中频无心炉设计时规定的在正常工作条件下炉子容纳液态炉料的重量。
3.2 额定频率：中频无心炉设计时选用的，由中频电源装置输出的标称频率。
3.3 炉子的热稳定状态：输入给炉子的全部功率都用于补偿热损失时炉子所处的状态，一般连续运行两炉后为热稳定状态。
3.4 额定工作电压：由炉子的感应线圈与补偿电容器组构成振荡回路中感应线圈两端最高电压。
3.5 单位电耗：使额定容量炉料从初始温度升到额定温度（包括熔化或液态炉料升温）所需的总电能(kW·h)与额定炉料重量(t)之比。
4 产品分类
4.1 品种和规格
中频无心炉按用途可分为熔钢炉、熔铁炉、铁保温炉、熔铝炉、熔金炉、熔银炉等。对熔钢炉、熔铁炉的品种规格见下表，其他可依据标准的额定容量等级，由用户与制造厂商协商确定。

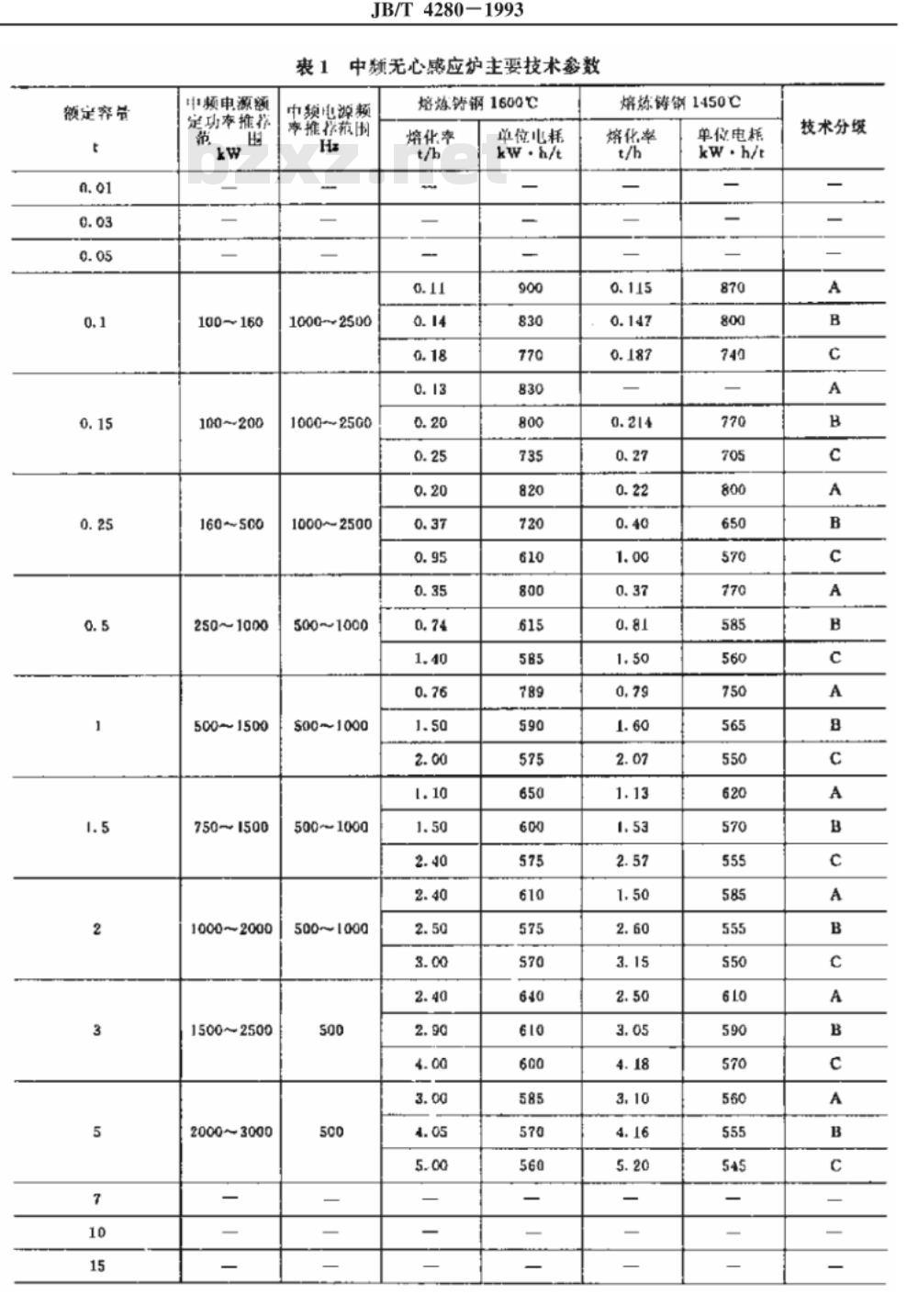

表1 中频无心感应炉主要技术参数

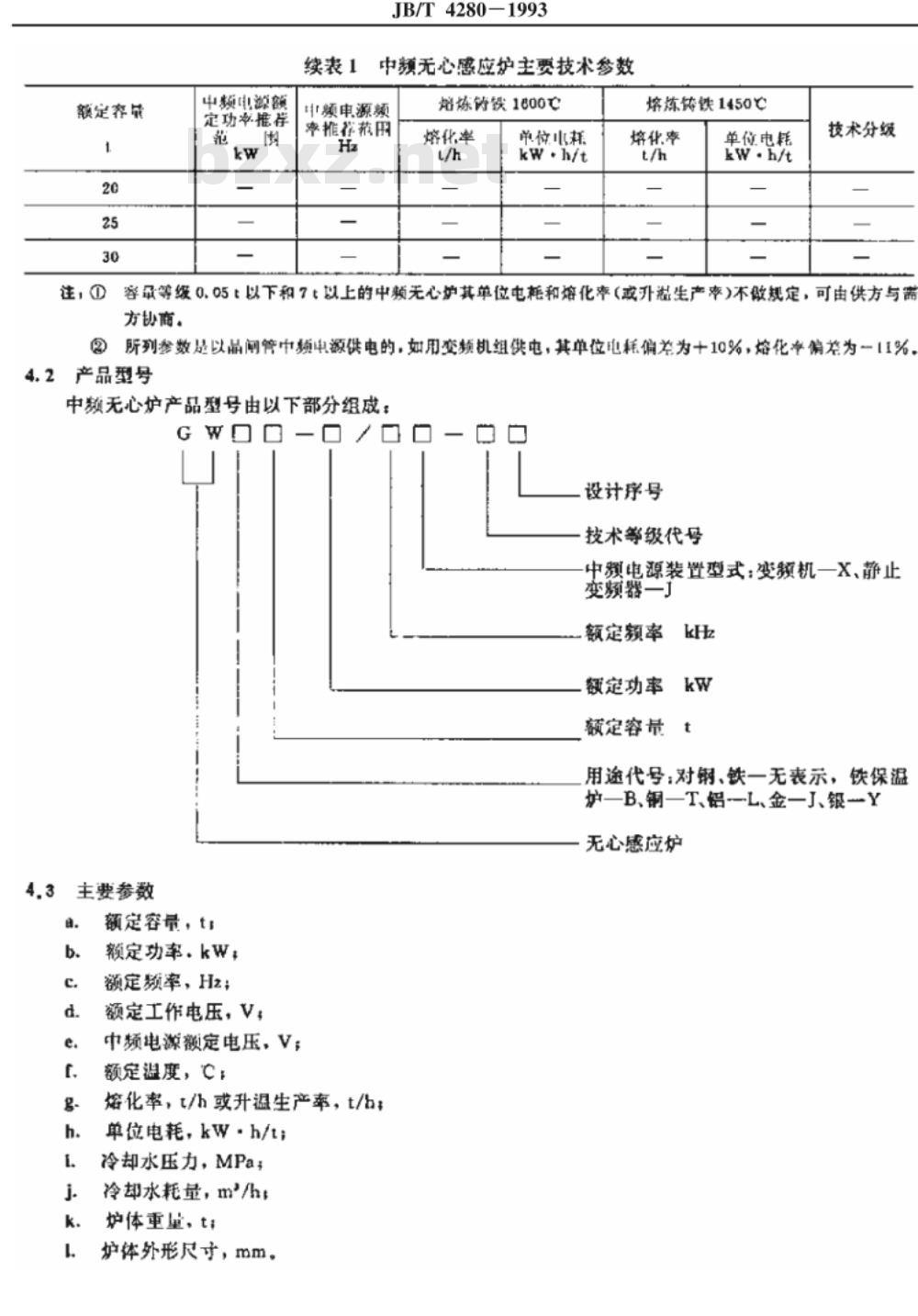

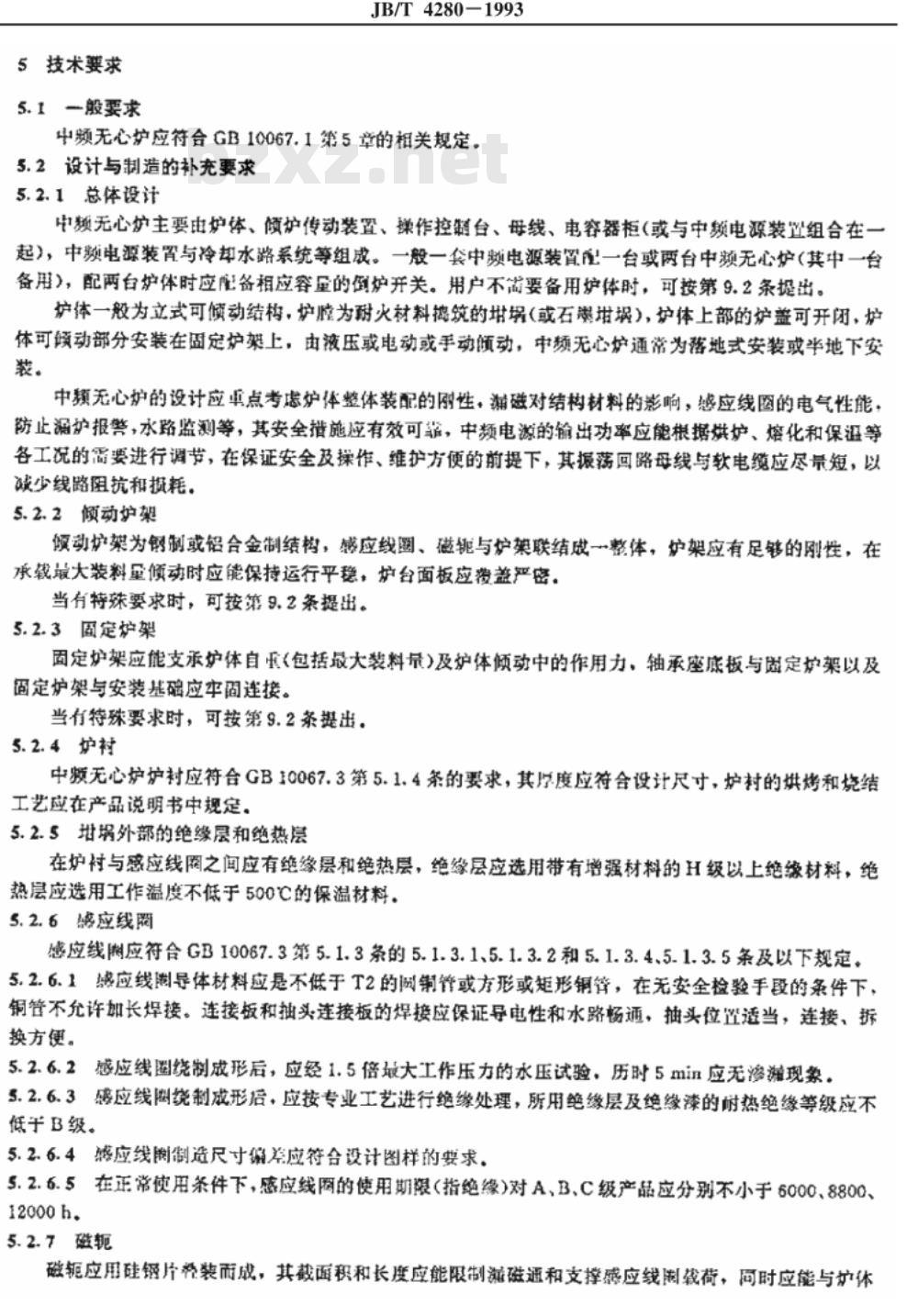

额定容量(t) | 中频电源额定功率(kW) | 实用电源频率(Hz) | 熔炼钢1600℃熔化率(t/h) | 单位电耗(kW·h/t) | 熔炼铸钢1450℃熔化率(t/h) | 单位电耗(kW·h/t)
0.01 | 100~150 | 100~2500 | 0.11 | 900 | 0.115 | 870
0.03 | 100~200 | 100~2500 | 0.14 | 830 | 0.147 | 800
0.05 | 160~500 | 1000~2500 | 0.18 | 770 | 0.187 | 740
0.1 | 250~1000 | 500~1000 | 0.13 | 830 | - | 770
0.15 | 500~1500 | 500~1000 | 0.20 | 800 | 0.214 | 705
0.25 | 750~1500 | 500~1000 | 0.25 | 735 | 0.27 | 800
0.5 | 1000~1500 | 500~1000 | 0.20 | 820 | 0.22 | 650
1 | 1500~2500 | 500 | 0.37 | 720 | 0.40 | 570
1.5 | 2000~3000 | 500 | 0.95 | 610 | 1.00 | 770
2 | - | 500 | 0.35 | 800 | 0.37 | 585
3 | - | 500 | 0.74 | 615 | 0.81 | 560
5 | - | 500 | 1.40 | 585 | 1.50 | 750
7 | - | 500 | 0.76 | 590 | 0.79 | 565
10 | - | 500 | 1.50 | 575 | 1.60 | 550
15 | - | 500 | 2.00 | 650 | 2.07 | 620
20 | - | - | 1.10 | 600 | 1.13 | 570
25 | - | - | 1.50 | 575 | 1.53 | 555
30 | - | - | 2.40 | 610 | 2.57 | 585
