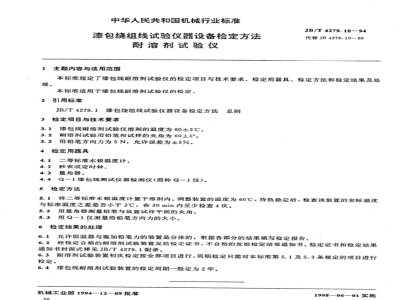

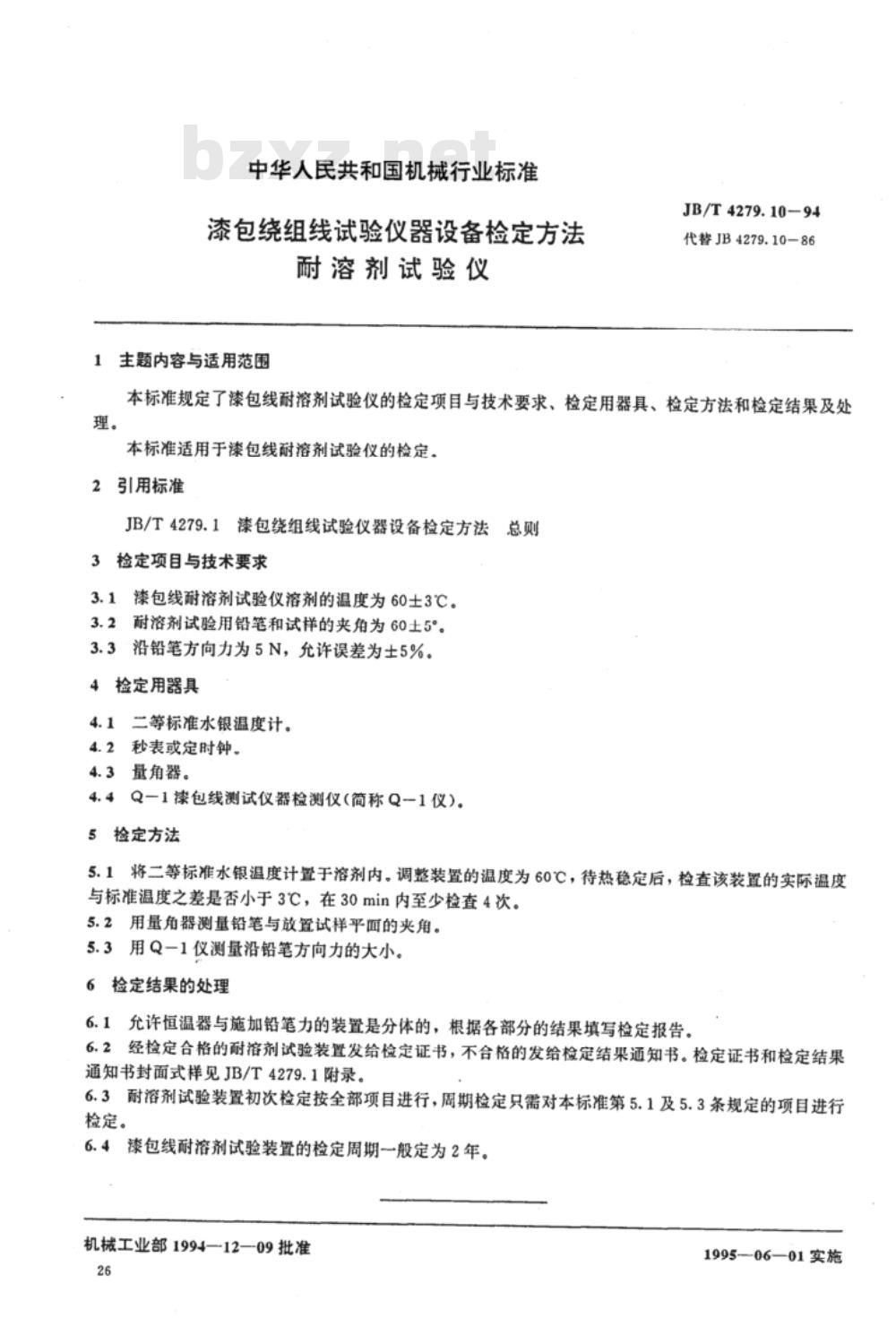

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法——耐溶剂试验仪

1 主题内容与适用范围
本标准规定了漆包绕组线耐溶剂试验仪的检定项目与技术要求、检定用器具、检定方法以及检定结果处理方法。本标准适用于漆包线耐溶剂试验仪的检定。

2 规范性引用文件
JB/T4279.1 漆包绕组线试验仪器设备检定方法总则

3 检定项目与技术要求
3.1 漆包线耐溶剂试验仪溶剂的温度为 60±3℃。
3.2 耐溶剂试验用铅笔与试样的夹角为 60±5°。
3.3 沿铅笔方向力为 5N，允许误差为 ±5%。

4 检定用器具
4.1 二等标准水银温度计
4.2 秒表或定时钟免费标准bzxz.net
4.3 量角器
4.4 Q-1 漆包线测试仪（简称 Q-1 仪）

5 检定方法
5.1 将二等标准水银温度计置于溶剂中，调整装置温度为 60℃，待热稳定后，检查实际温度与标准温度之差是否小于 3℃，在 30 分钟内至少检查 4 次。
5.2 用量角器测量铅笔与试样平面的夹角。
5.3 用 Q-1 仪测量沿铅笔方向的力大小。

6 检定结果的处理
6.1 允许恒温器与施加铅笔力的装置分体，根据各部分结果填写检定报告。
6.2 经检定合格的耐溶剂试验装置发给检定证书，不合格的发给检定结果通知书。检定证书和检定结果通知书封面式样见 JB/T4279.1 附录。
6.3 耐溶剂试验装置初次检定按全部项目进行，周期检定仅需对本标准第 5.1 及 5.3 条规定项目进行检定。
6.4 漆包线耐溶剂试验装置的检定周期一般为 2 年。

机械工业部批准 1994-12-09
实施日期 1995-06-01

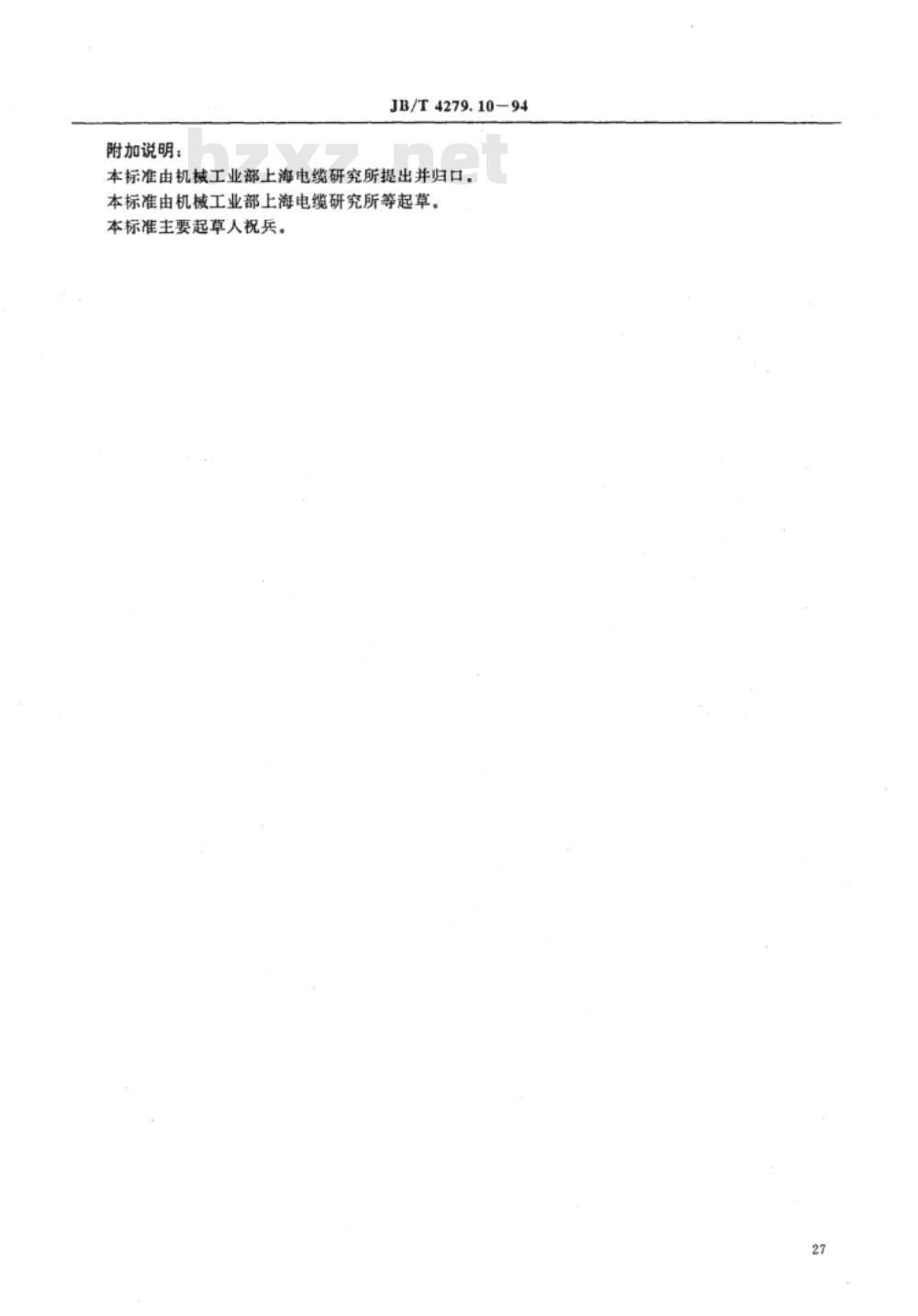

附加说明：
本标准由机械工业部上海电缆研究所提出并归口起草，主要起草人祝兵。
