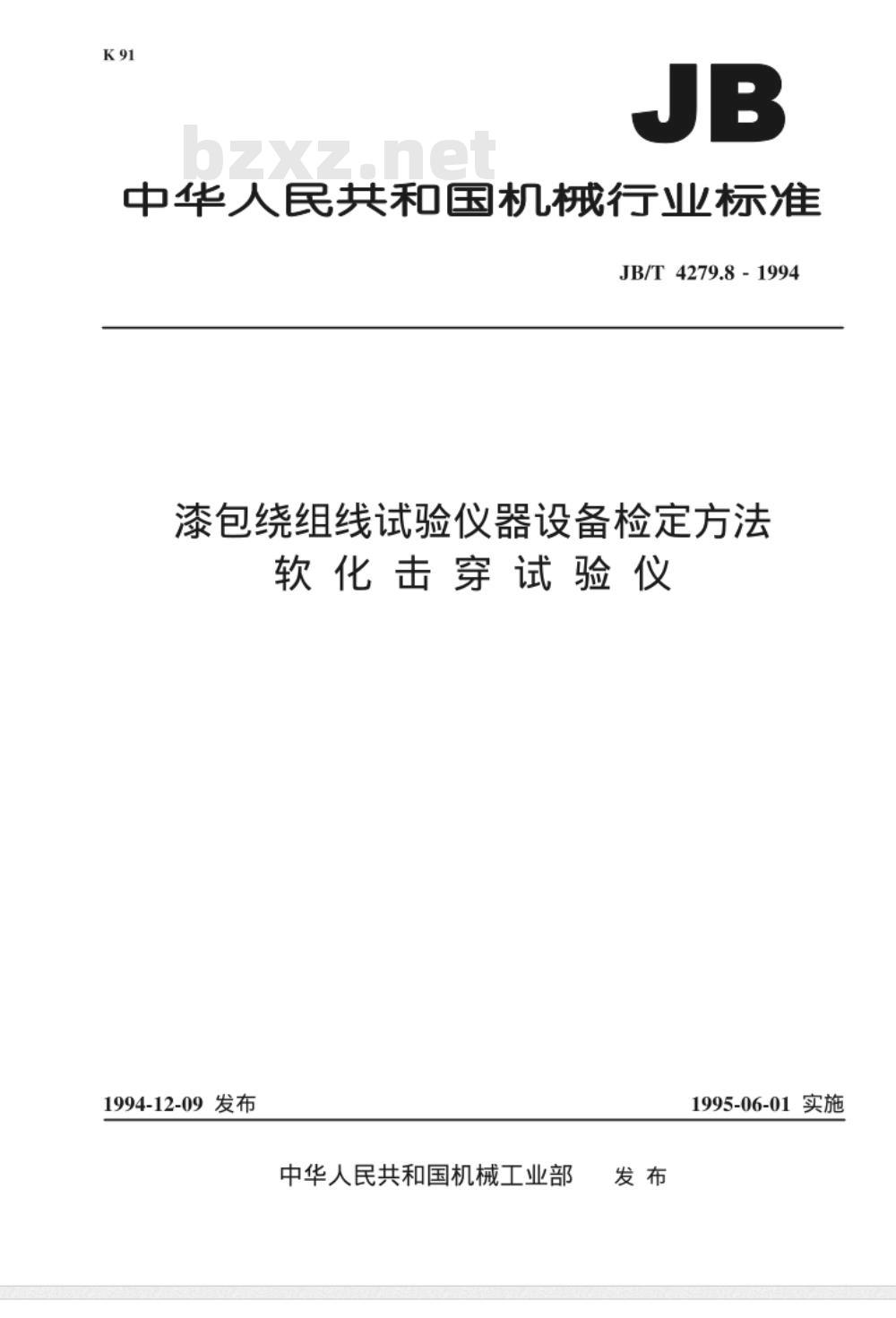

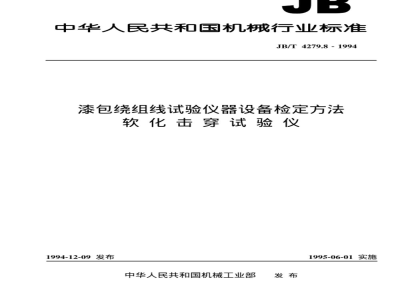

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法 - 软化击穿试验仪

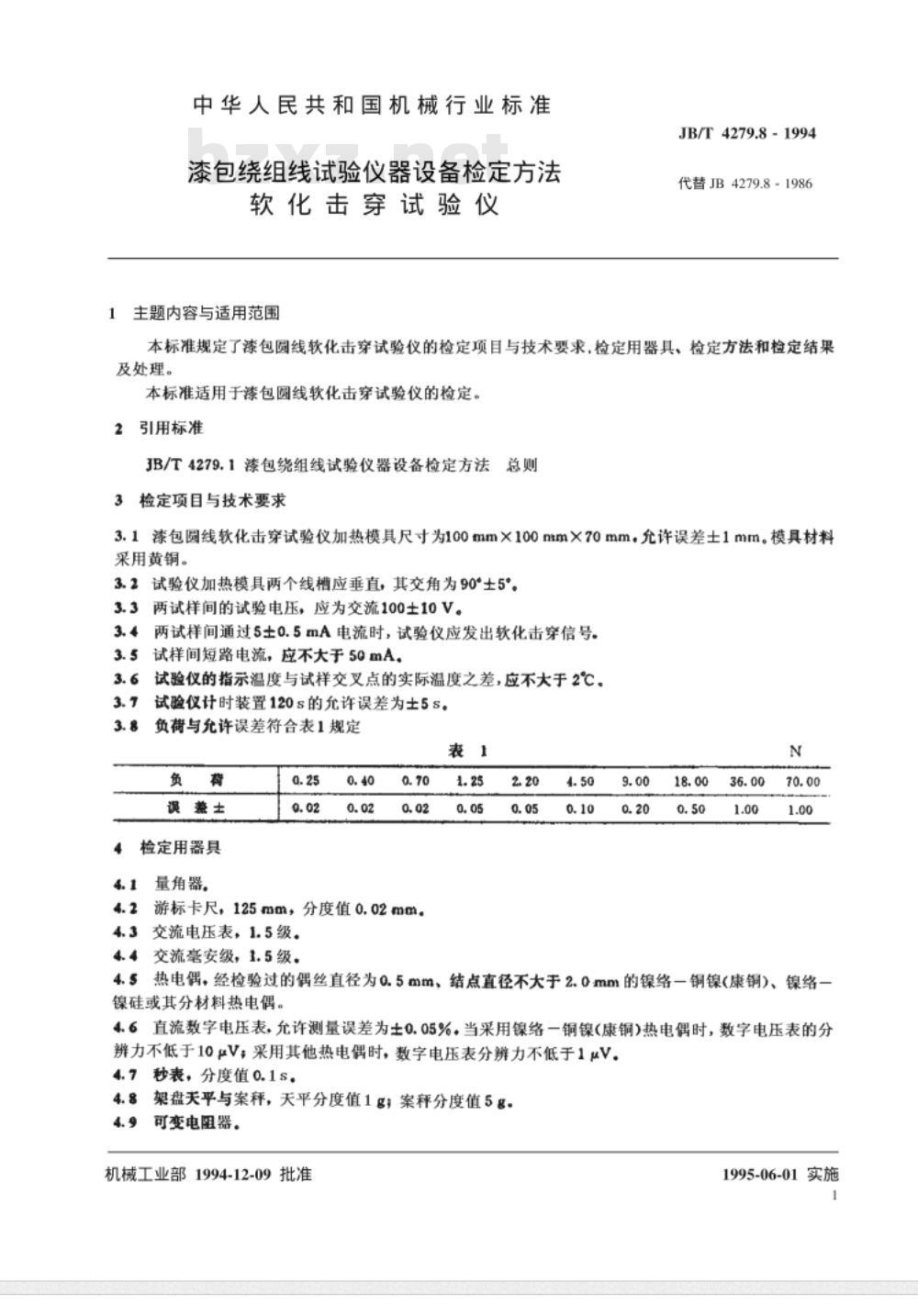

1 主题内容与适用范围
JB/T4279.8-1994 代替 JB4279.8-1986

本标准规定了漆包圆线软化击穿试验仪的检定项目与技术要求、检定用器具、检定方法及检定结果处理方法。本标准适用于漆包圆线软化击穿试验仪的检定。

2 引用标准
JB/T4279.1 漆包绕组线试验仪器设备检定方法总则

3 检定项目与技术要求
3.1 软化击穿试验仪加热模具尺寸为100 mm × 100 mm × 70 mm，允许误差±1 mm，模具材料采用黄铜。
3.2 加热模具两个线槽应垂直，交角为90°±5°。
3.3 两试样间试验电压为交流100±10 V。
3.4 两试样间通过5±0.5 mA电流时，试验仪应发出软化击穿信号。
3.5 试样间短路电流不大于50 mA。
3.6 指示温度与试样交叉点实际温度之差不大于2℃。
3.7 计时装置120 s的允许误差为±5 s。
3.8 负荷及允许误差符合表1规定。

4 检定用器具
4.1 量角器。
4.2 游标卡尺，125 mm，分度值0.02 mm。
4.3 交流电压表，1.5级。
4.4 交流毫安表，1.5级。
4.5 热电偶，经检验，偶丝直径0.5 mm，结点直径不大于2.0 mm，材料为镍铬-铜镍（康铜）、镍铬-镍硅或其他合适材料。
4.6 直流数字电压表，允许测量误差±0.05%，康铜热电偶分辨力不低于10 μV，其他热电偶分辨力不低于1 μV。免费标准bzxz.net
4.7 秒表，分度值0.1 s。
4.8 架盘天平与案秤，天平分度值1 g，案秤分度值5 g。
4.9 可变电阻器。

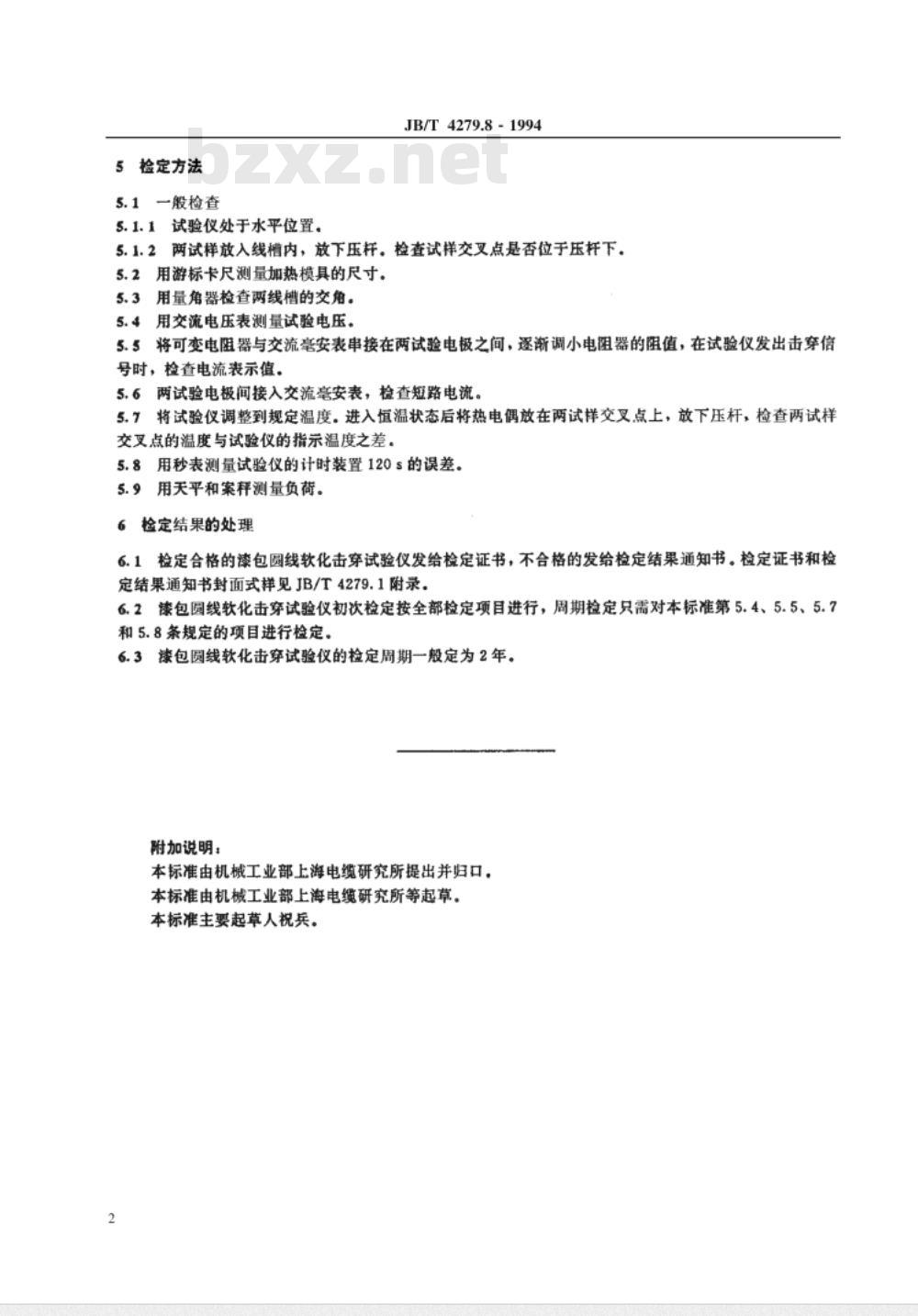

5 检定方法
5.1 一般检查
5.1.1 试验仪处于水平位置。
5.1.2 将两试样放入线槽内并放下压杆，检查交叉点位置是否正确。
5.2 用游标卡尺测量加热模具尺寸。
5.3 用量角器检查两线槽交角。
5.4 用交流电压表测量试验电压。
5.5 将可变电阻器与交流毫安表连接在两试验电极之间，逐渐调小电阻，试验仪发出击穿信号时检查电流值。
5.6 测量两试验电极间短路电流。
5.7 将试验仪调整到规定温度，进入恒温状态后，将热电偶放在试样交叉点，检查指示温度与实际温度差。
5.8 用秒表测量计时装置120 s的误差。
5.9 用天平和案秤测量负荷。

6 检定结果处理
6.1 检定合格的试验仪发检定证书，不合格发检定结果通知书，封面式样见 JB/T4279.1 附录。
6.2 初次检定按全部项目进行，周期检定只需检定第5.4、5.5、5.7、5.8条项目。
6.3 检定周期一般为2年。

附加说明
本标准由机械工业部上海电缆研究所提出并归口，由上海电缆研究所等起草，主要起草人为祝兵。

发布日期：1994-12-09
实施日期：1995-06-01

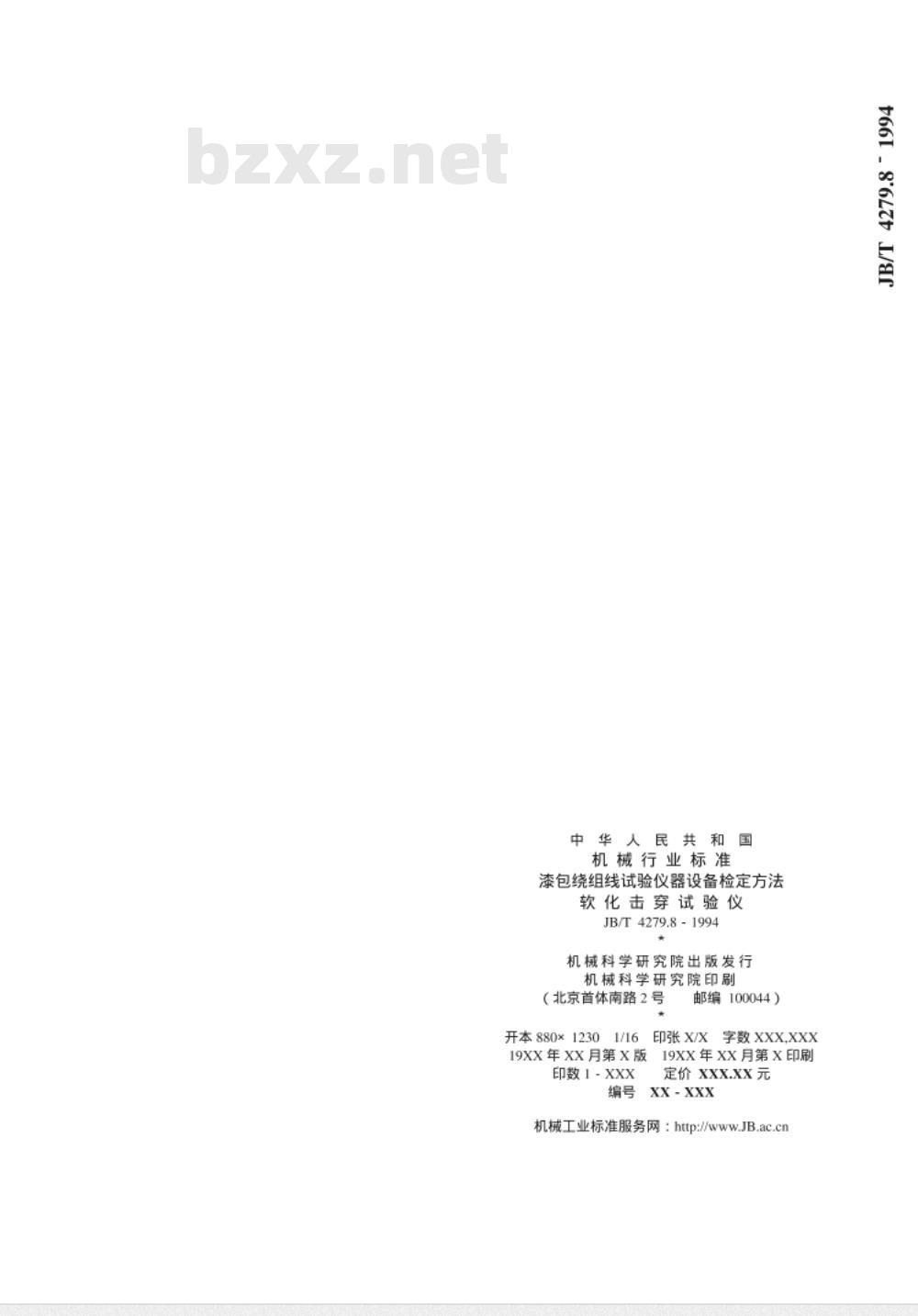

出版发行：机械科学研究院
