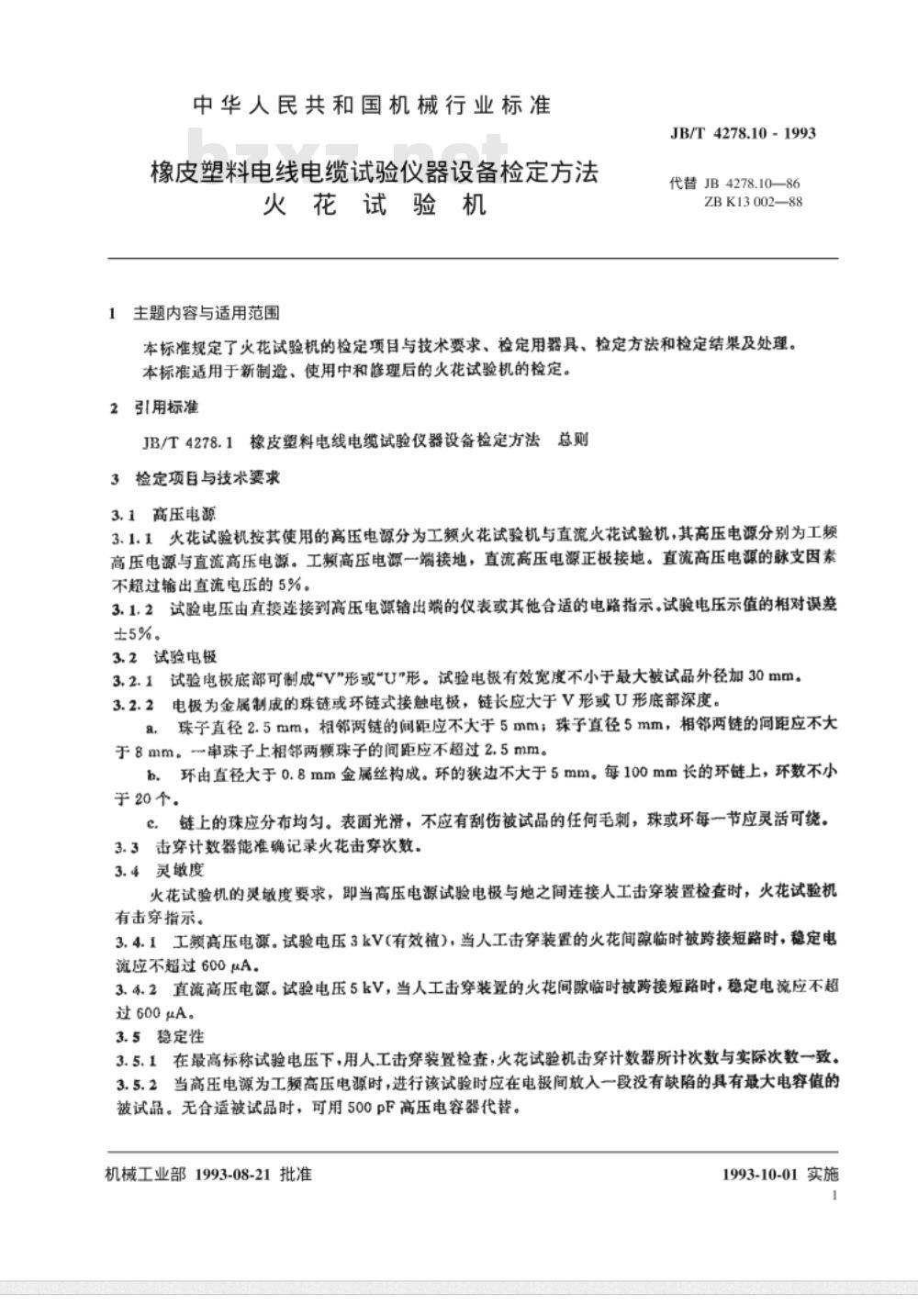

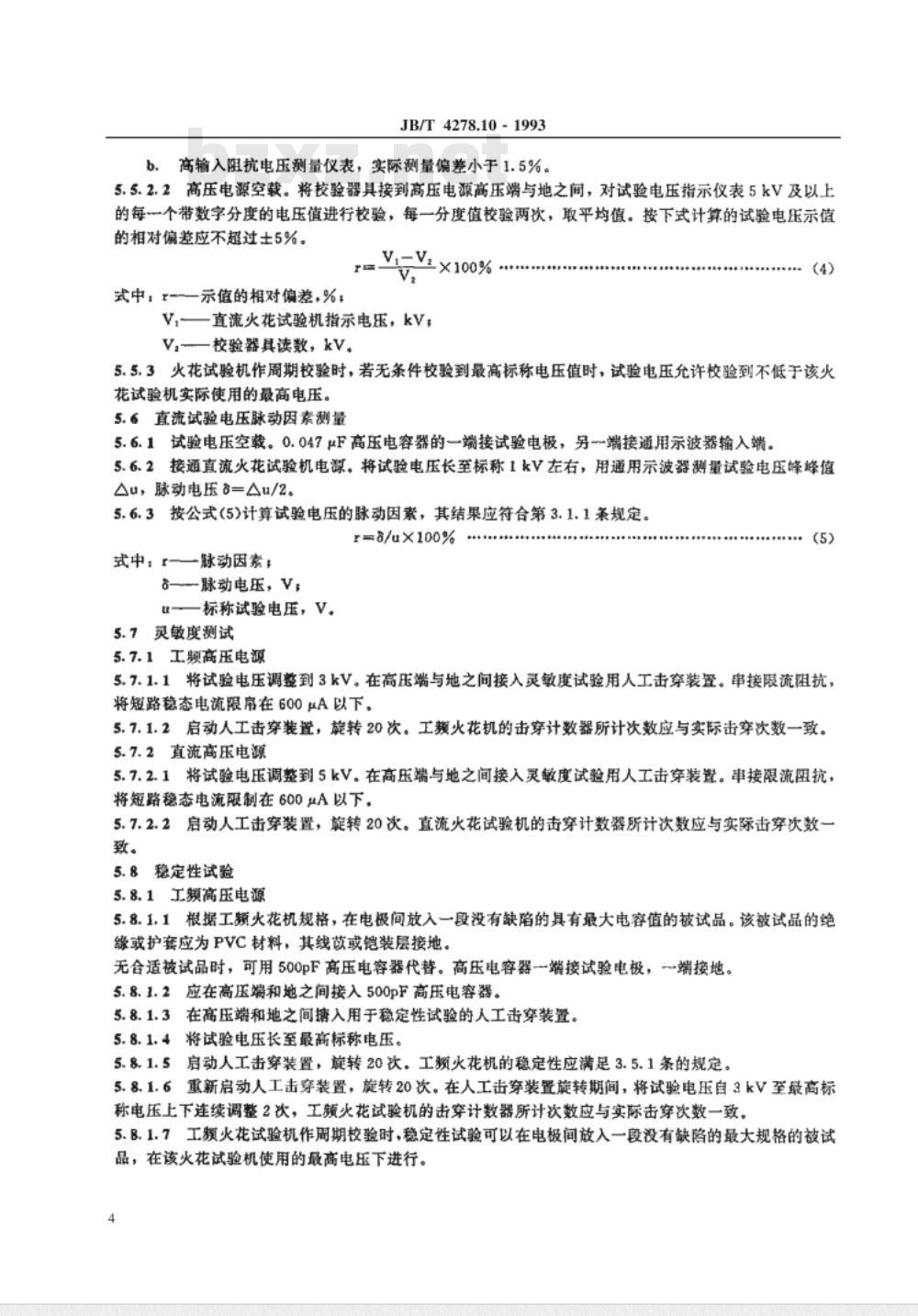

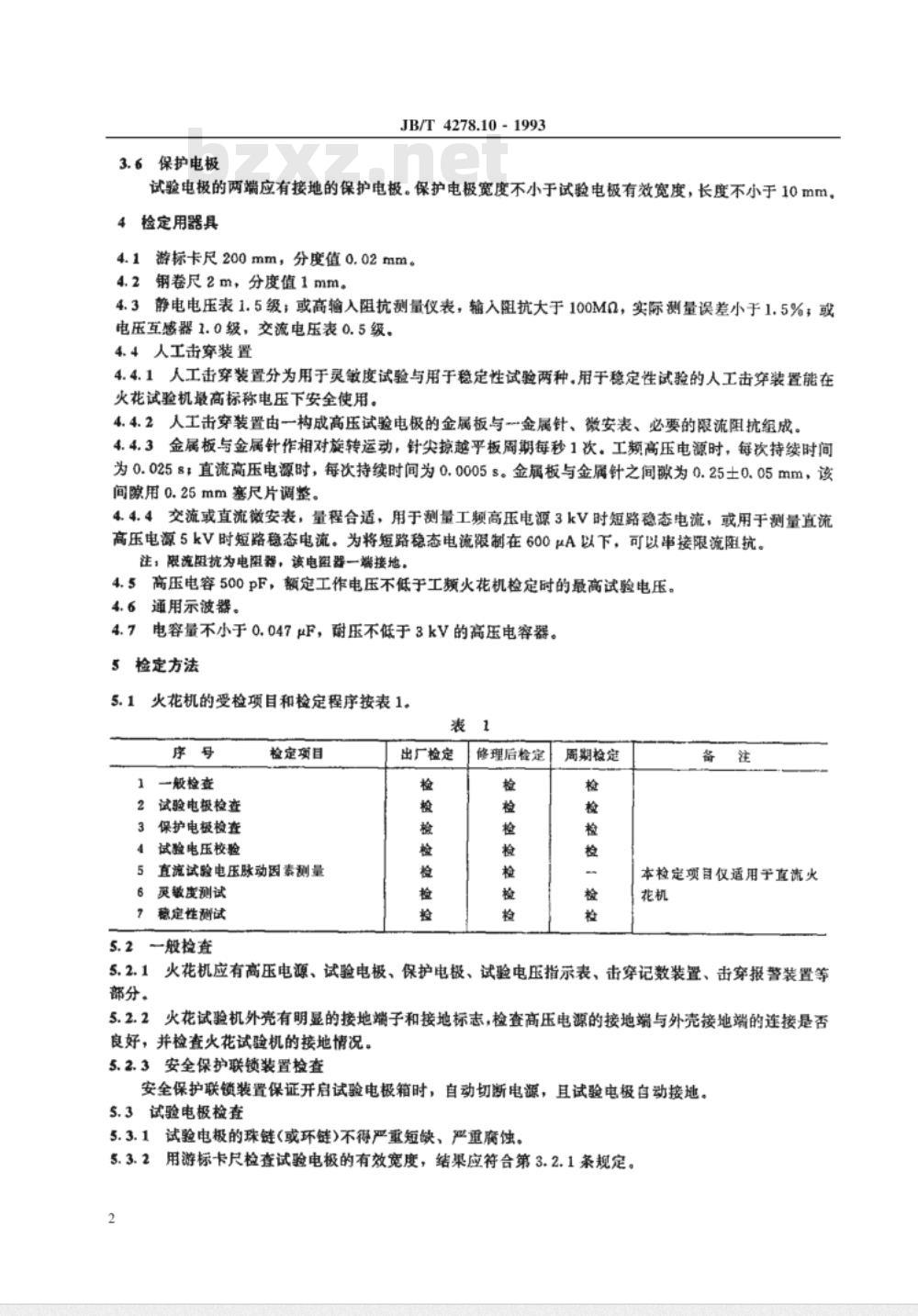

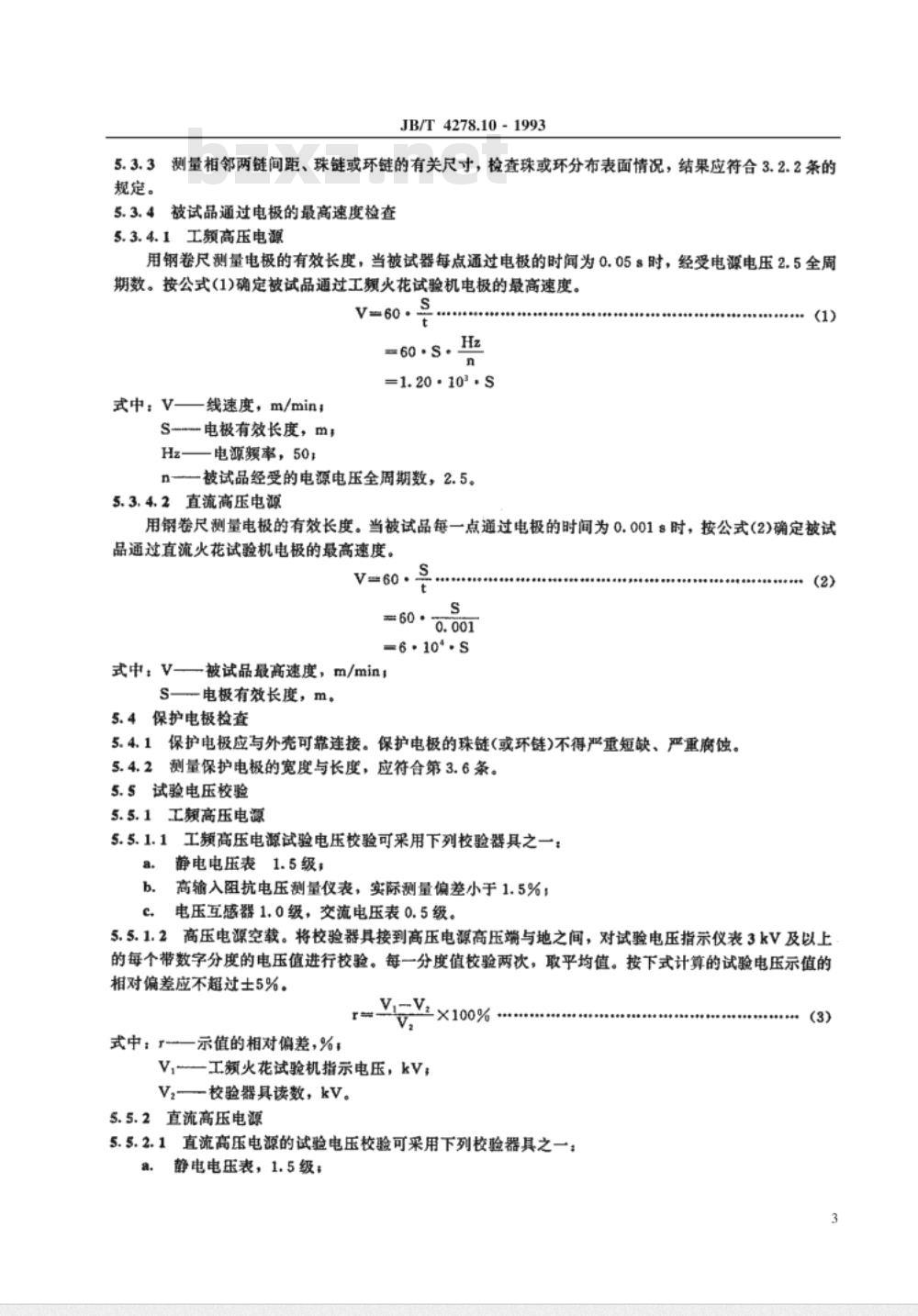

中华人民共和国机械行业标准 JB/T4278.10-1993 橡皮塑料电线电缆试验仪器设备检定方法——火花试验机 1 主题内容与适用范围 本标准规定了火花试验机的检定项目、技术要求、检定用器具、检定方法及检定结果处理。本标准适用于新制、使用中和修理后的火花试验机检定。 2 引用标准 JB/T4278.1 橡皮塑料电线电缆试验仪器设备检定方法 总则。 3 检定项目与技术要求 3.1 高压电源 3.1.1 火花试验机按使用的高压电源分为工频火花试验机与直流火花试验机，其高压电源分别为工频高压电源和直流高压电源。工频高压电源一端接地，直流高压电源正极接地。直流高压电源的脉动因素不超过输出直流电压的5%。 3.1.2 试验电压由直接连接到高压电源输出端的仪表或其他合适电路指示，示值相对误差±5%。 3.2 试验电极 3.2.1 试验电极底部可制成V形或U形，有效宽度不小于最大被试品外径加30 mm。 3.2.2 电极为金属制成的珠链或环链式接触电极，链长应大于V形或U形底部深度。珠子直径2.5 mm时，相邻两珠间距不大于5 mm；珠子直径5 mm时，相邻两珠间距不大于8 mm。环由直径大于0.8 mm金属丝构成，狭边不大于5 mm，每100 mm环链上环数不少于20个。珠或环表面应光滑，无毛刺，且灵活可绕。 3.3 击穿计数器应能准确记录火花击穿次数。 3.4 灵敏度 火花试验机的灵敏度要求为，当高压电源试验电极与地之间连接人工击穿装置检查时，应有击穿指示。工频电源试验电压3 kV，有效值下短路稳态电流不超过600 μA；直流电源试验电压5 kV，短路稳态电流不超过600 μA。 3.5 稳定性 在最高标称试验电压下，用人工击穿装置检查时，击穿计数器所计次数应与实际次数一致。工频高压电源时，如无合适被试品，可用500 pF高压电容器代替。 3.6 保护电极 试验电极两端应有接地保护电极，宽度不小于试验电极有效宽度，长度不小于10 mm。 4 检定用器具 4.1 游标卡尺200 mm，分度值0.02 mm。 4.2 钢卷尺2 m，分度值1 mm。 4.3 静电电压表1.5级，或高输入阻抗测量仪表（输入阻抗>100 MΩ，实际测量误差<1.5%），或电压互感器1.0级，交流电压表0.5级。 4.4 人工击穿装置，包括用于灵敏度试验与稳定性试验两种，可在火花试验机最高标称电压下安全使用。装置由高压电极金属板与金属针、微安表及必要限流阻抗组成，针尖相对板旋转运动，每秒1次。工频高压电源每次持续0.025 s，直流高压电源每次持续0.0005 s。金属板与金属针间隙0.25±0.05 mm，用塞尺调整。微安表量程适当，用于测量短路稳态电流，并可串接限流阻抗以限制在600 μA以下。 4.5 高压电容500 pF，额定工作电压不低于火花机最高试验电压。 4.6 通用示波器。 4.7 高压电容器，电容量≥0.047 μF，耐压≥3 kV。 5 检定方法 5.1 火花试验机受检项目和检定程序按表1执行，包括：一般检查、试验电极检查、保护电极检查、试验电压校验、直流试验电压脉动因素测量、灵敏度测试、稳定性耐试。检定适用于出厂检定、修理后检定及周期检定。
