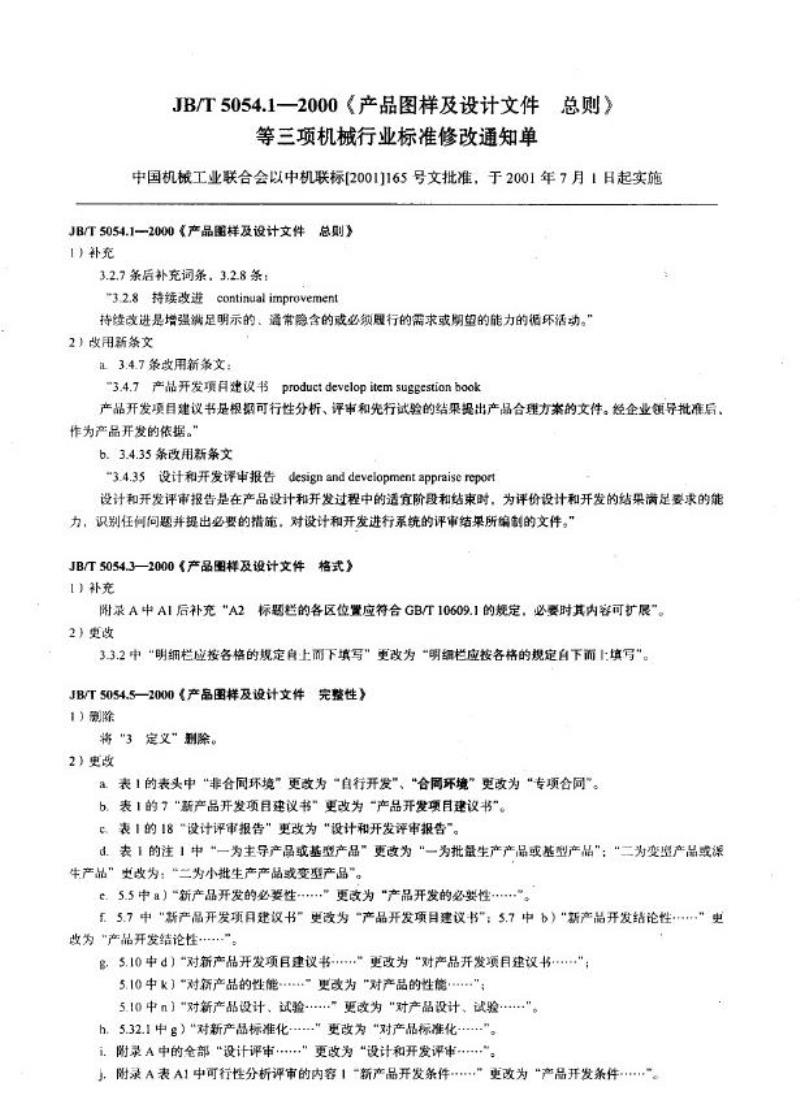

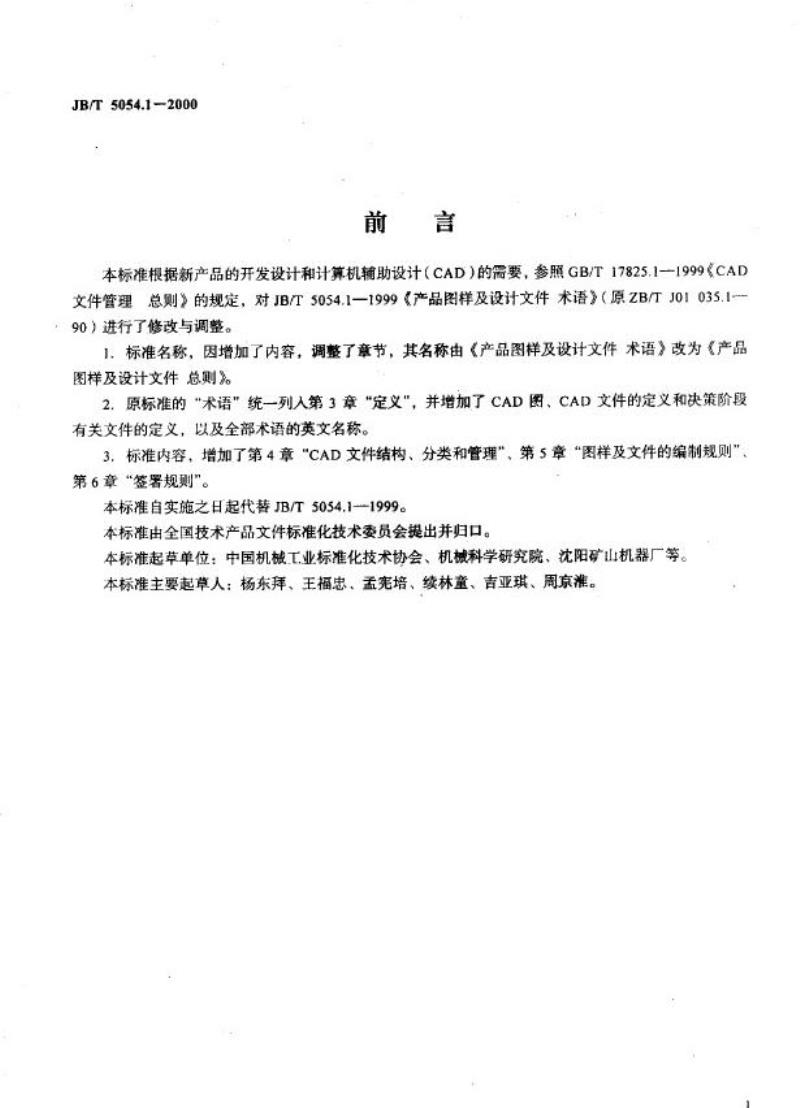

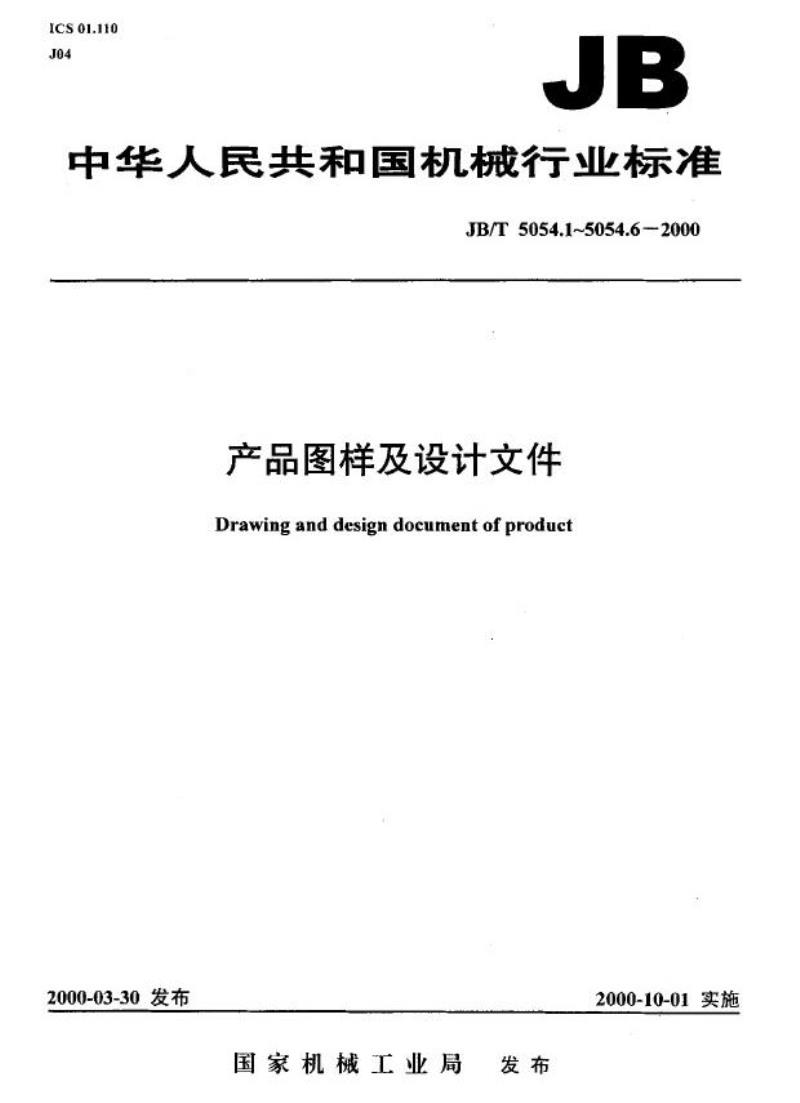

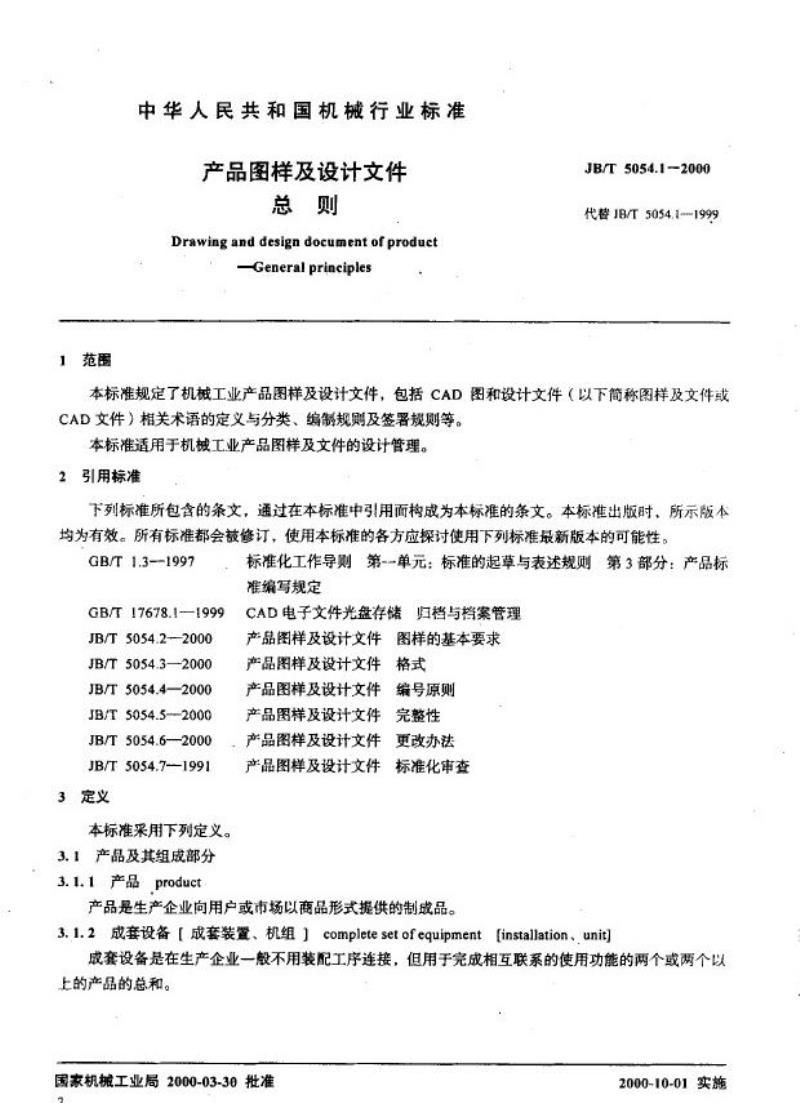

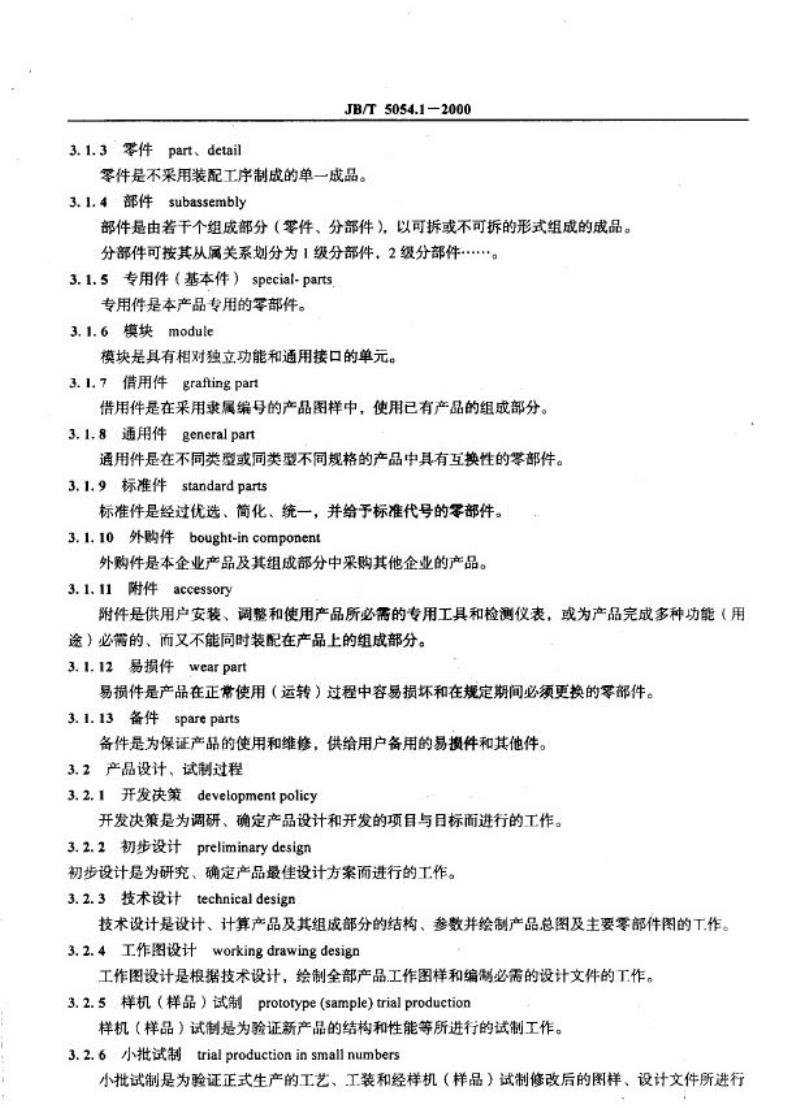

ICS 01.110 J04 中华人民共和国机械行业标准 JB/T5054.1~5054.6-2000 产品图样及设计文件 Drawing and design document of product 发布：2000-03-30 实施：2000-10-01 发布单位：国家机械工业局 修改通知： 中国机械工业联合会以中机联标〔2001〕165号文批准，对JB/T5054.1-2000等标准进行修改，自2001年7月1日起实施。 一、JB/T5054.1-2000《产品图样及设计文件 总则》修改内容 1. 补充条款： 在3.2.7条后增加3.2.8条： 3.2.8 持续改进（continual improvement）：持续改进是增强满足明示的、通常隐含的或必须履行的需求或期望能力的循环活动。 2. 修改条款： 3.4.7 产品开发项目建议书（product develop item suggestion book）：根据可行性分析、评审和先行试验结果提出产品合理方案的文件，经企业批准后作为产品开发依据。 3.4.35 设计和开发评审报告（design and development appraise report）：在产品设计开发适宜阶段及结束时，对设计结果进行系统评审，以评价其满足要求的能力、识别问题并提出措施所形成的文件。 二、JB/T5054.3-2000《产品图样及设计文件 格式》修改内容 1. 附录A补充： A2 标题栏各区位置应符合GB/T10609.1规定，必要时内容可扩展。 2. 条款修改： 3.3.2 明细栏填写方式由“自上而下填写”修改为“自下而上填写”。 三、JB/T5054.5-2000《产品图样及设计文件 完整性》修改内容 1. 删除内容： 删除“第3章 定义”。 2. 修改内容： （1）表1中： “非合同环境”改为“自行开发”，“合同环境”改为“专项合同”。 （2）表1条目修改： “新产品开发项目建议书”改为“产品开发项目建议书”； “设计评审报告”改为“设计和开发评审报告”。 （3）表注修改： “一为主导产品或基型产品”改为“一为批量生产产品或基型产品”； “二为变型产品或派生产品”改为“二为小批生产产品或变型产品”。 （4）相关条款用语统一修改： 将“新产品开发”统一改为“产品开发”，包括5.5、5.7、5.10、5.32.1等条款中的相关表述。 （5）附录修改： 附录A中“设计评审”统一改为“设计和开发评审”； 附录A表A1中“新产品开发条件”改为“产品开发条件”。 四、JB/T5054.1-2000 前言 本标准根据产品开发设计及计算机辅助设计（CAD）的需要，参照GB/T17825.1—1999《CAD文件管理总则》，对原JB/T5054.1—1999《产品图样及设计文件术语》进行了修订。 主要变化如下： 1. 标准名称由《产品图样及设计文件术语》改为《产品图样及设计文件总则》。 2. 原“术语”内容统一纳入第3章“定义”，并补充CAD图、CAD文件及决策阶段相关文件的定义，同时增加英文名称。 3. 新增内容包括：第4章“CAD文件结构、分类和管理”，第5章“图样及文件的编制规则”，第6章“签署规则”。 本标准实施后代替JB/T5054.1—1999。 提出单位：全国技术产品文件标准化技术委员会。 起草单位：中国机械工业标准化技术协会、机械科学研究院、沈阳矿山机器厂等。 主要起草人：杨东拜、王福忠、孟宪培、续林童、吉亚琪、周京滩。 五、正文内容 1 范围 本标准规定了机械工业产品图样及设计文件（包括CAD图样及设计文件）的术语定义、分类、编制规则及签署规则等内容。 本标准适用于机械工业产品图样及设计文件的设计与管理。 2 引用标准 下列标准所包含的条文，通过引用构成本标准的条文。使用时应采用最新版本。
