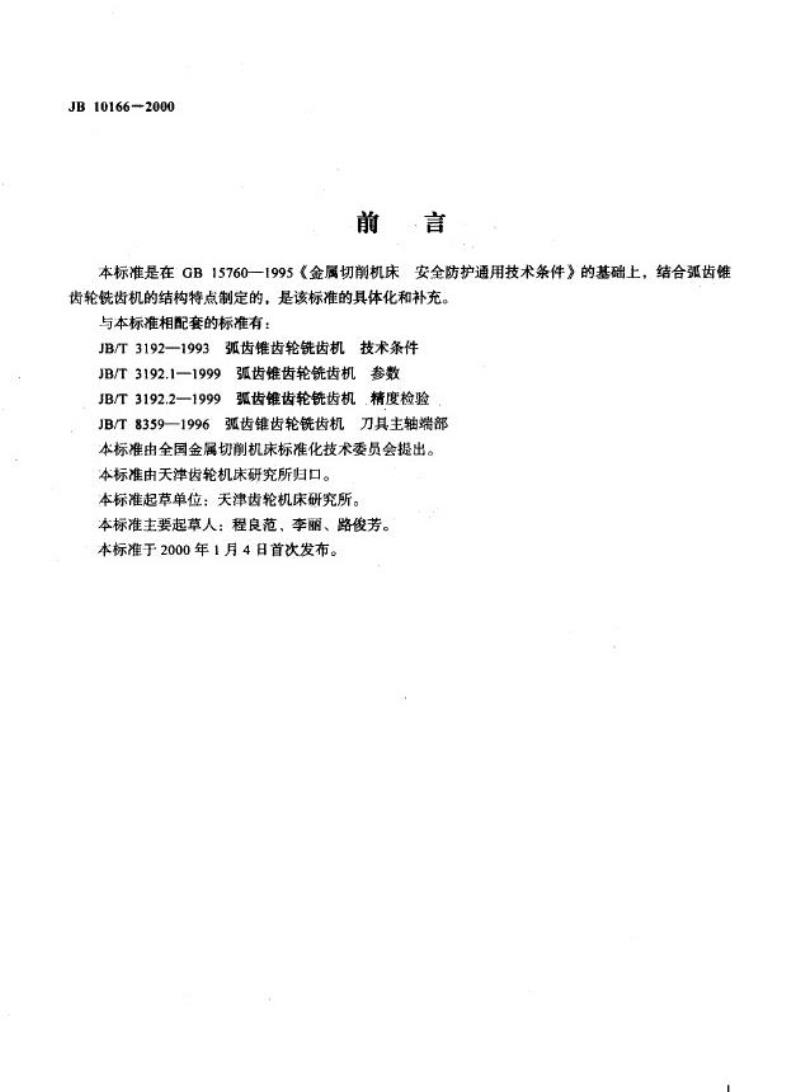

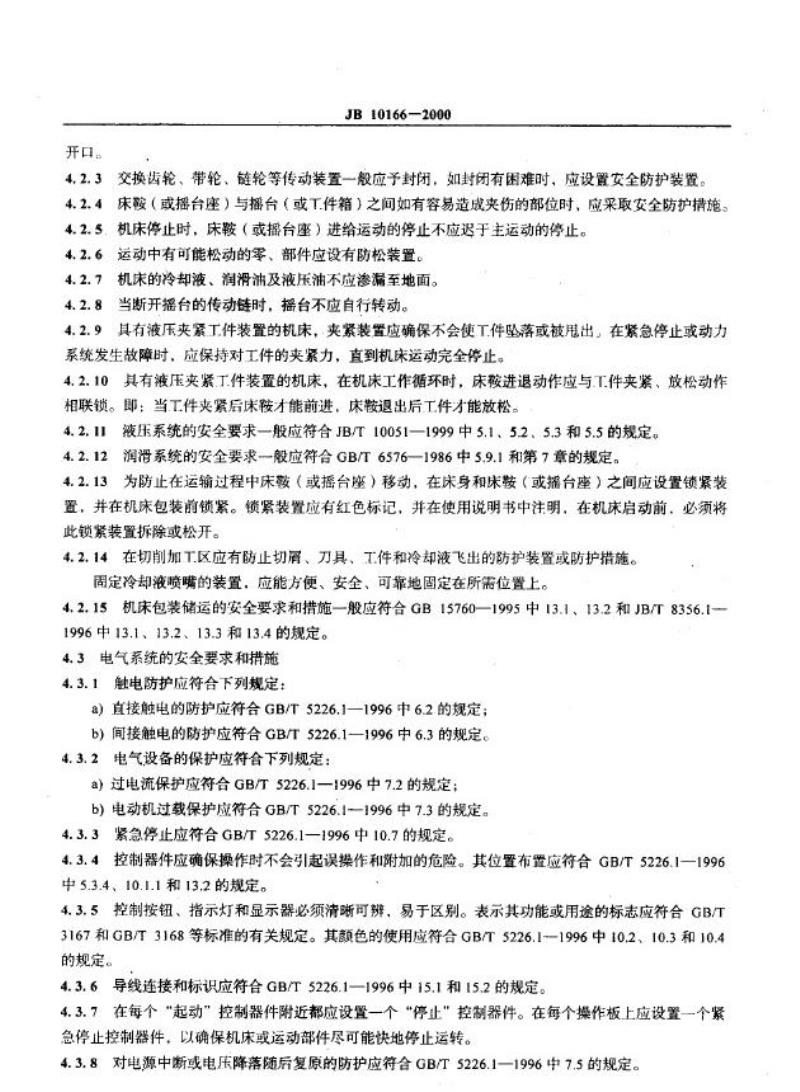

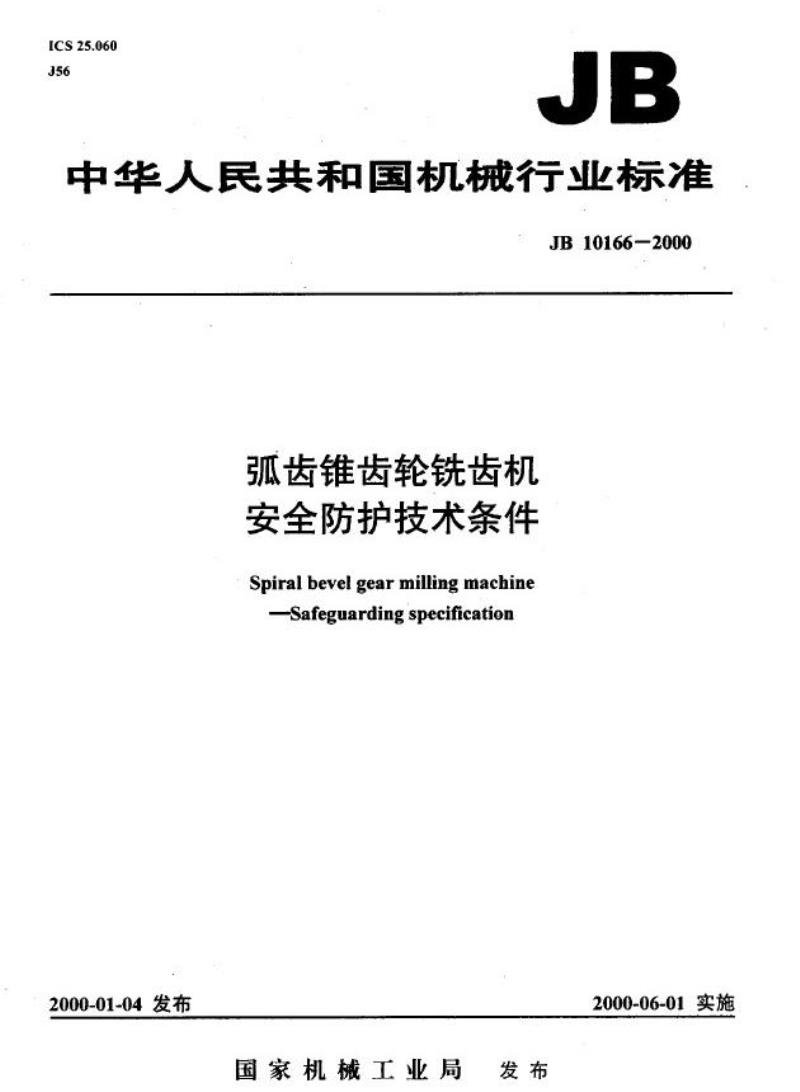

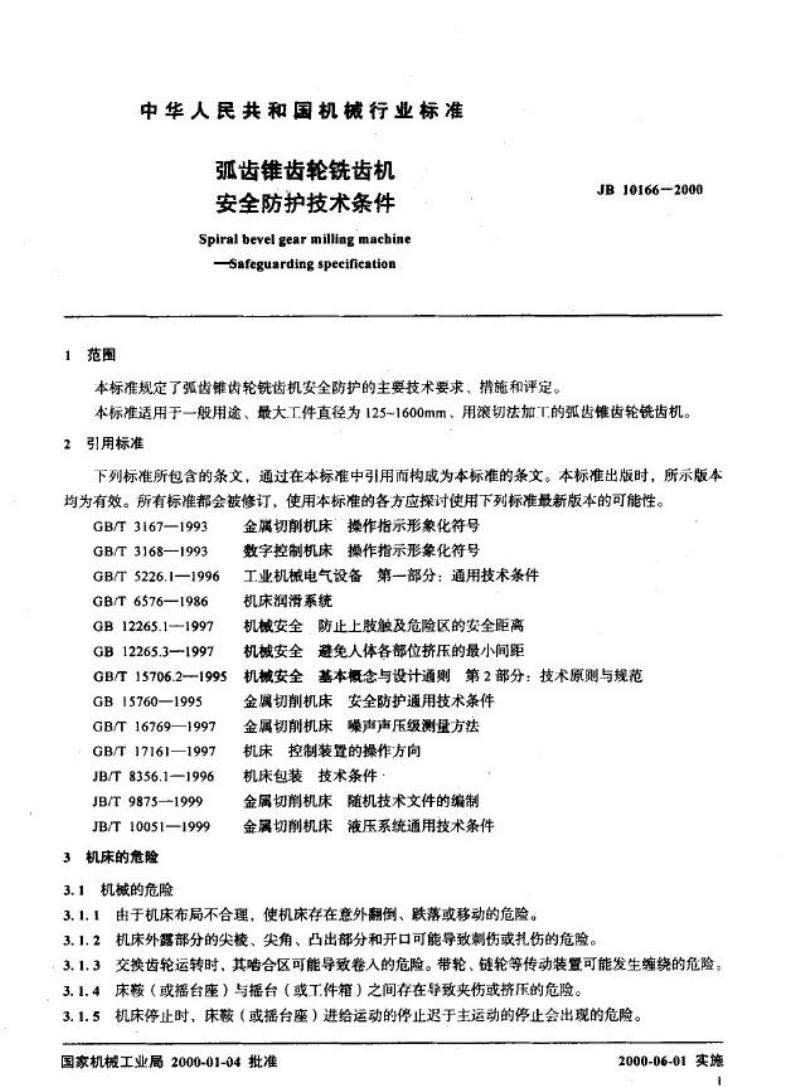

ICS 25.060 J56 JB 中华人民共和国机械行业标准 JB10166-2000 弧齿锥齿轮铣齿机 安全防护技术条件 Spiral bevel gear milling machine-Safeguarding specification 发布：2000-01-04 实施：2000-06-01 国家机械工业局发布 前言 本标准在GB15760-1995《金属切削机床安全防护通用技术条件》的基础上，结合弧齿锥齿轮铣齿机的结构特点制定，是对该标准的具体化和补充。配套标准包括：JB/T 3192-1993 弧齿锥齿轮铣齿机技术条件、JB/T 3192.1-1999 弧齿锥齿轮铣齿机参数、JB/T 3192.2-1999 弧齿锥齿轮铣齿机精度检验、JB/T 8359-1996 弧齿锥齿轮铣齿机刀具主轴端部技术条件。 本标准由全国金属切削机床标准化技术委员会提出，天津齿轮机床研究所归口，起草单位为天津齿轮机床研究所。主要起草人：程良范、李丽、路俊芳。本标准于2000年1月4日首次发布。 1 范围 本标准规定了弧齿锥齿轮铣齿机安全防护的主要技术要求、措施和评定方法，适用于一般用途、最大工件直径为125~1600mm，采用滚切法加工的弧齿锥齿轮铣齿机。 2 规范性引用文件 下列标准通过引用构成本标准的条文，使用时应参考最新版本：GB/T 3167-1993, GB/T 3168-1993, GB/T 5226.1-1996, GB/T 6576-1986, GB 12265.1-1997, GB 12265.3-1997, GB/T 15706.2-1995, GB 15760-1995, GB/T 16769-1997, GB/T 17161-1997, JB/T 8356.1-1996, JB/T 9875-1999, JB/T 10051-1999。 3 机床的危险 3.1 机械危险 3.1.1 机床布局不合理可能导致翻倒、跌落或移动的危险。 3.1.2 机床外露尖棱、尖角、凸出部分和开口可能造成刺伤或扎伤。 3.1.3 交换齿轮运转时，其啮合区可能导致卷入危险，带轮、链轮等传动装置可能发生缠绕危险。 3.1.4 床鞍或摇台与工件箱之间可能产生夹伤或挤压危险。 3.1.5 机床停止时，床鞍或摇台进给运动的停止迟于主运动可能导致危险。 3.1.6 冷却液、润滑油及液压油泄漏可能造成滑倒危险。 3.1.7 运动中松动的零部件可能产生危险。 3.1.8 床鞍进给与工件夹紧装置处理不当可能出现危险。 3.1.9 断开摇台传动链时，摇台自重转动可能造成危险。 3.1.10 运输过程中倾斜可能导致床鞍或摇台座移动产生危险。 3.1.11 切削加工区为危险区域，存在冷却液飞溅及刀具和工件甩出的危险。 3.1.12 液压系统和润滑系统的危险。 3.1.13 机床包装、储运不当可能产生危险。 3.2 电气危险 3.2.1 触电危险：直接触电和间接触电。 3.2.2 电气设备保护不当可能导致电流超过额定值损坏设备，电动机过载损坏。 3.2.3 控制电路或相关元器件失灵可能导致机械误动作。 3.2.4 按钮、信号灯、开关安装不当可能导致操作混乱。 3.2.5 电源中断、电压下降或动力电路失灵可能造成机械误动作。 3.2.6 导线连接和标识不当可能产生危险。 3.3 噪声危险 噪声可能导致永久性听力损失、耳鸣、疲劳和精神压抑。 3.4 工效学相关危险 3.4.1 操作手轮、手柄操纵力过大可能影响操作者健康。
