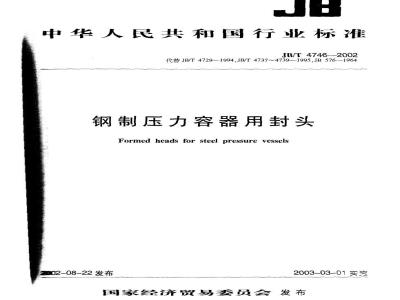

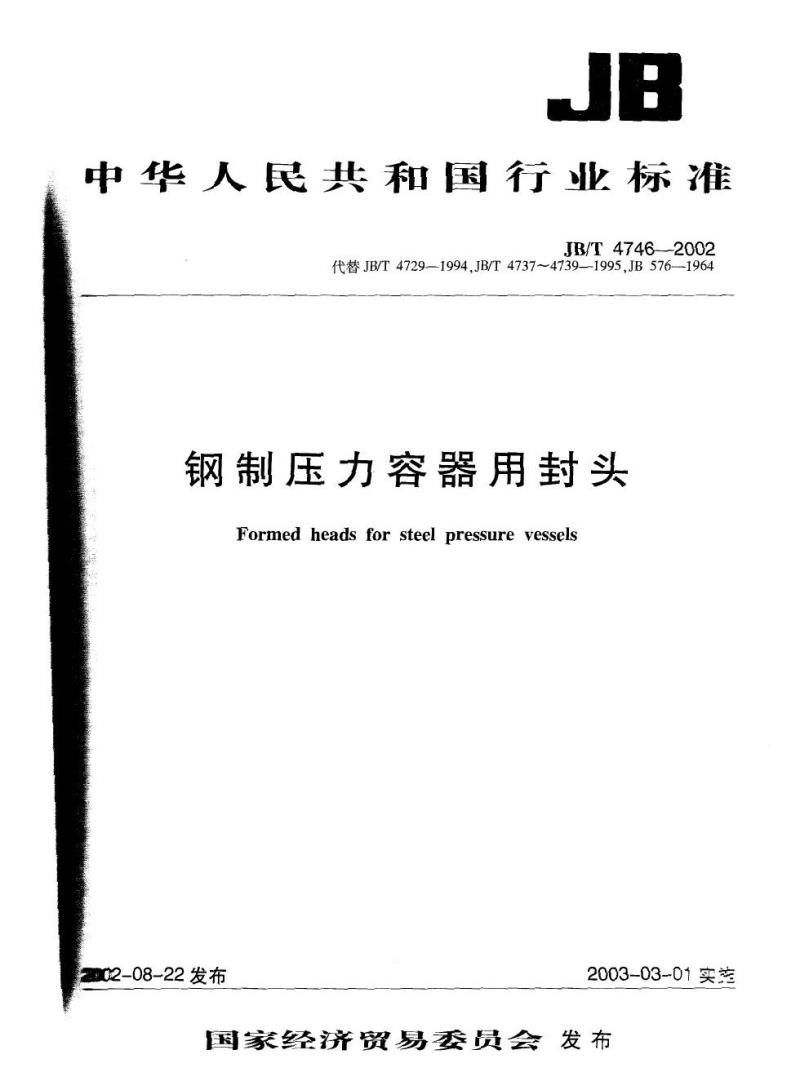

JB/T 4746-2002 钢制压力容器用封头
Formed Heads for Steel Pressure Vessels
2002-08-22 发布 2003-03-01 实施
国家经济贸易委员会发布

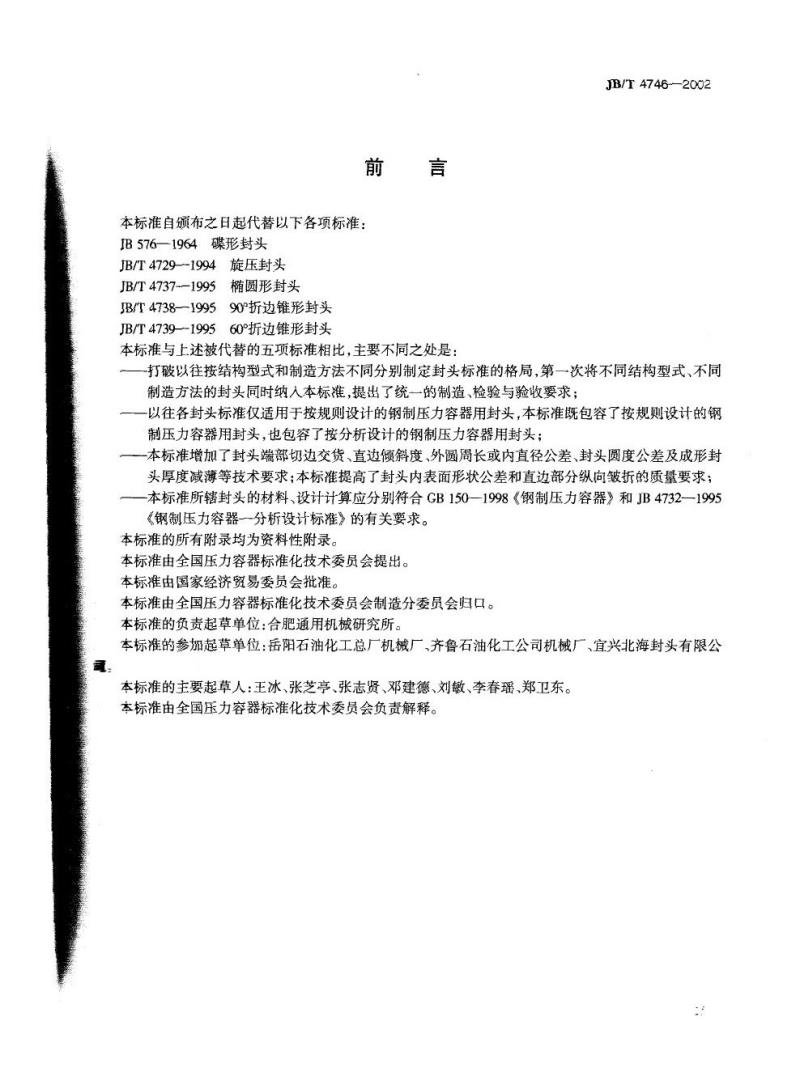

前言
本标准自颁布之日起代替以下标准：JB576—1964碟形封头、JB/T4729-1994旋压封头、JB/T4737-1995椭圆形封头、JB/T4738-1995 90°折边锥形封头、JB/T4739-1995 60°折边锥形封头。本标准首次将不同结构型式、不同制造方法的封头统一纳入，并提出统一的制造、检验与验收要求。标准增加了封头端部切边交货、直边倾斜度、外圆周长或内直径公差、封头圆度公差及成形封头厚度减薄等技术要求，提高了封头内表面形状公差和直边部分纵向皱折的质量要求。材料及设计计算应符合GB150—1998《钢制压力容器》和JB4732-1995《钢制压力容器分析设计标准》。所有附录均为资料性附录。本标准由全国压力容器标准化技术委员会提出，并由国家经济贸易委员会批准。起草单位包括合肥通用机械研究所、岳阳石油化工总厂机械厂、齐鲁石油化工公司机械厂、宜兴北海封头有限公司，主要起草人包括王冰、张芝亭、张志贤、邓建德、刘敏、李春瑶、郑卫东。本标准由全国压力容器标准化技术委员会负责解释。

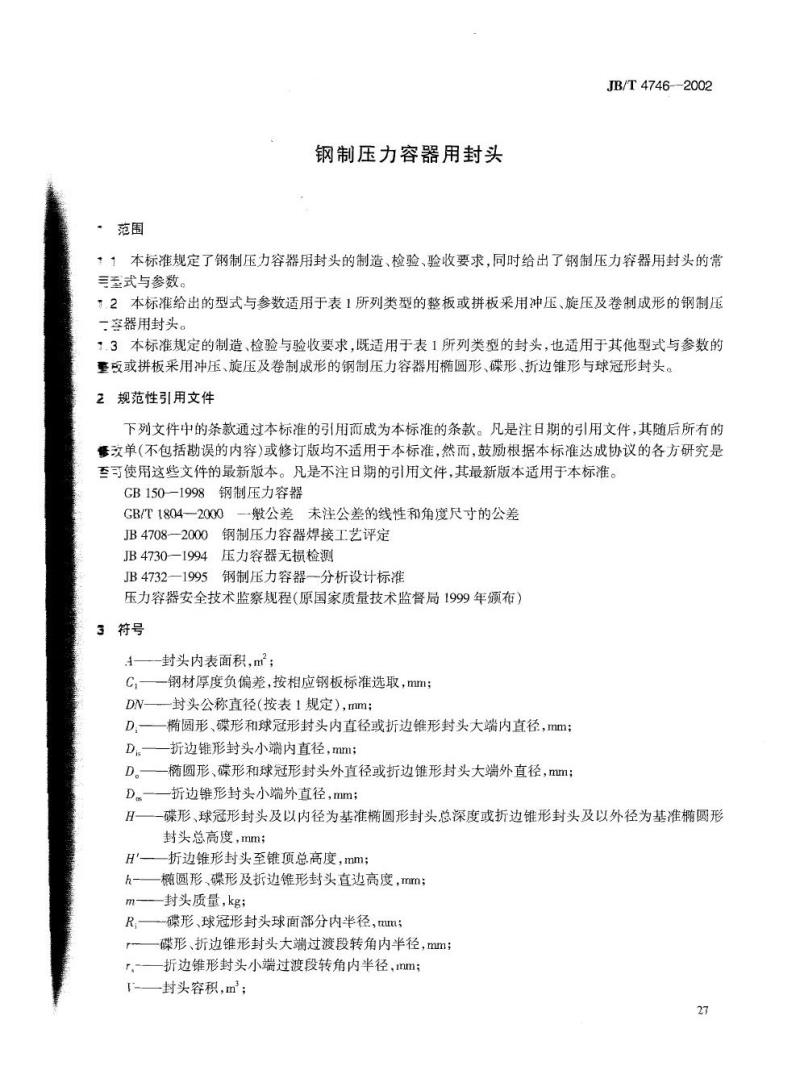

1 范围
1.1 本标准规定钢制压力容器用封头的制造、检验和验收要求，并提供封头型式与参数。
1.2 型式与参数适用于整板或拼板采用冲压、旋压及卷制成形的钢制压力容器用封头。
1.3 本标准的制造、检验与验收要求适用于椭圆形、碟形、折边锥形和球冠形封头，包括其他型式和参数的封头。

2 规范性引用文件
下列文件的条款通过引用成为本标准条款：GB150-1998《钢制压力容器》、GB/T1804-2000《一般公差未注公差的线性和角度尺寸的公差》、JB4708-2000《钢制压力容器焊接工艺评定》、JB4730-1994《压力容器无损检测》、JB4732-1995《钢制压力容器分析设计标准》、压力容器安全技术监察规程（原国家质量技术监督局1999年颁布）。

3 符号bzxZ.net
C4 —— 封头内表面积，m²
t — 钢材厚度负偏差，按相应钢板标准选取，mm
DN — 封头公称直径（按表1规定），mm
D — 椭圆形、碟形和球冠形封头内直径或折边锥形封头大端内直径，mm
d — 折边锥形封头小端内直径，mm
H — 椭圆形、碟形和球冠形封头外直径或折边锥形封头大端外直径，mm
h — 折边锥形封头小端外直径，mm
H_total — 碟形、球冠形封头及以内径为基准椭圆形封头总深度，或折边锥形封头及以外径为基准椭圆形封头总高度，mm
H_cone — 折边锥形封头至锥顶总高度，mm
h_edge — 圆形、碟形及折边锥形封头直边高度，mm
m — 封头质量，kg
