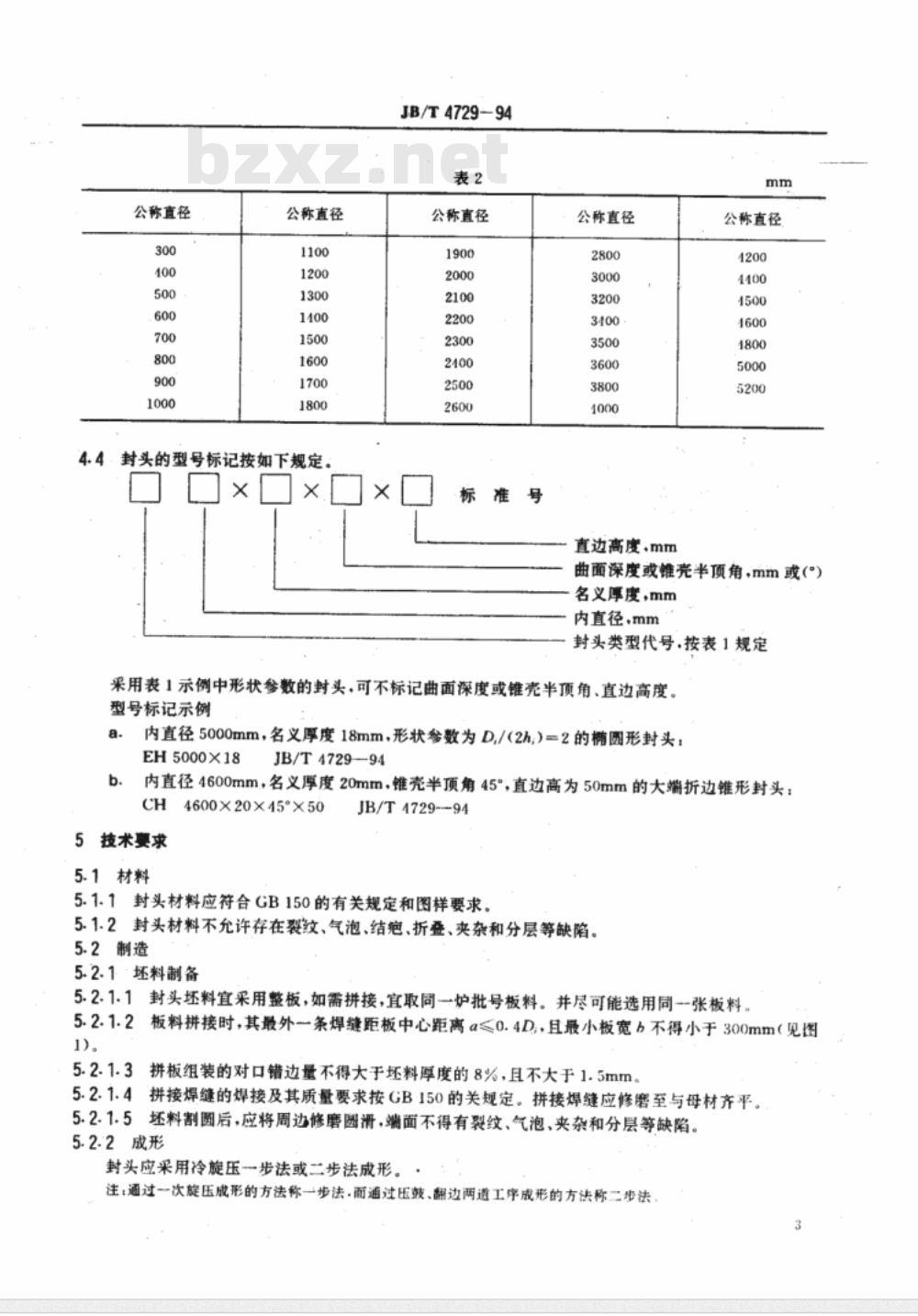

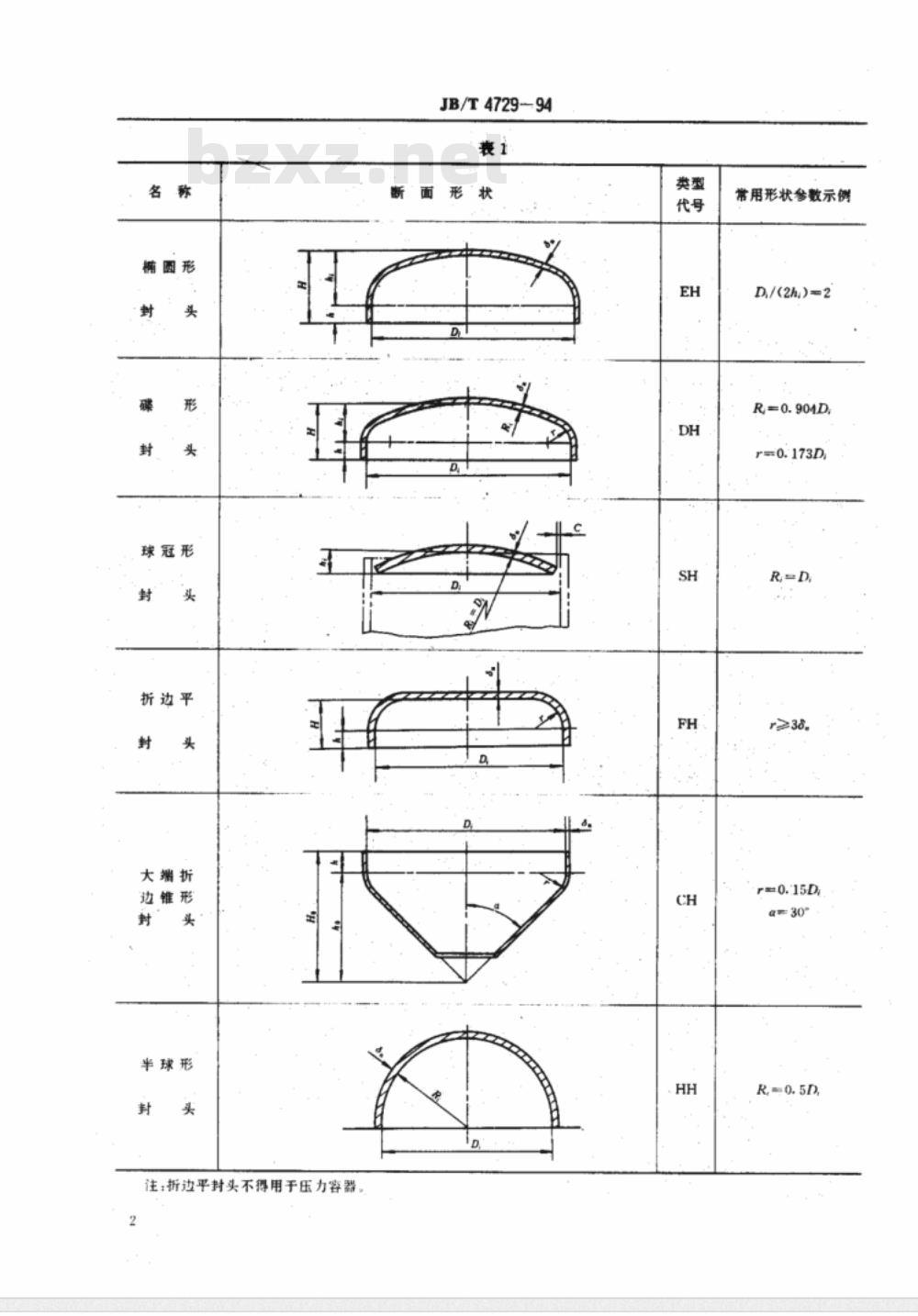

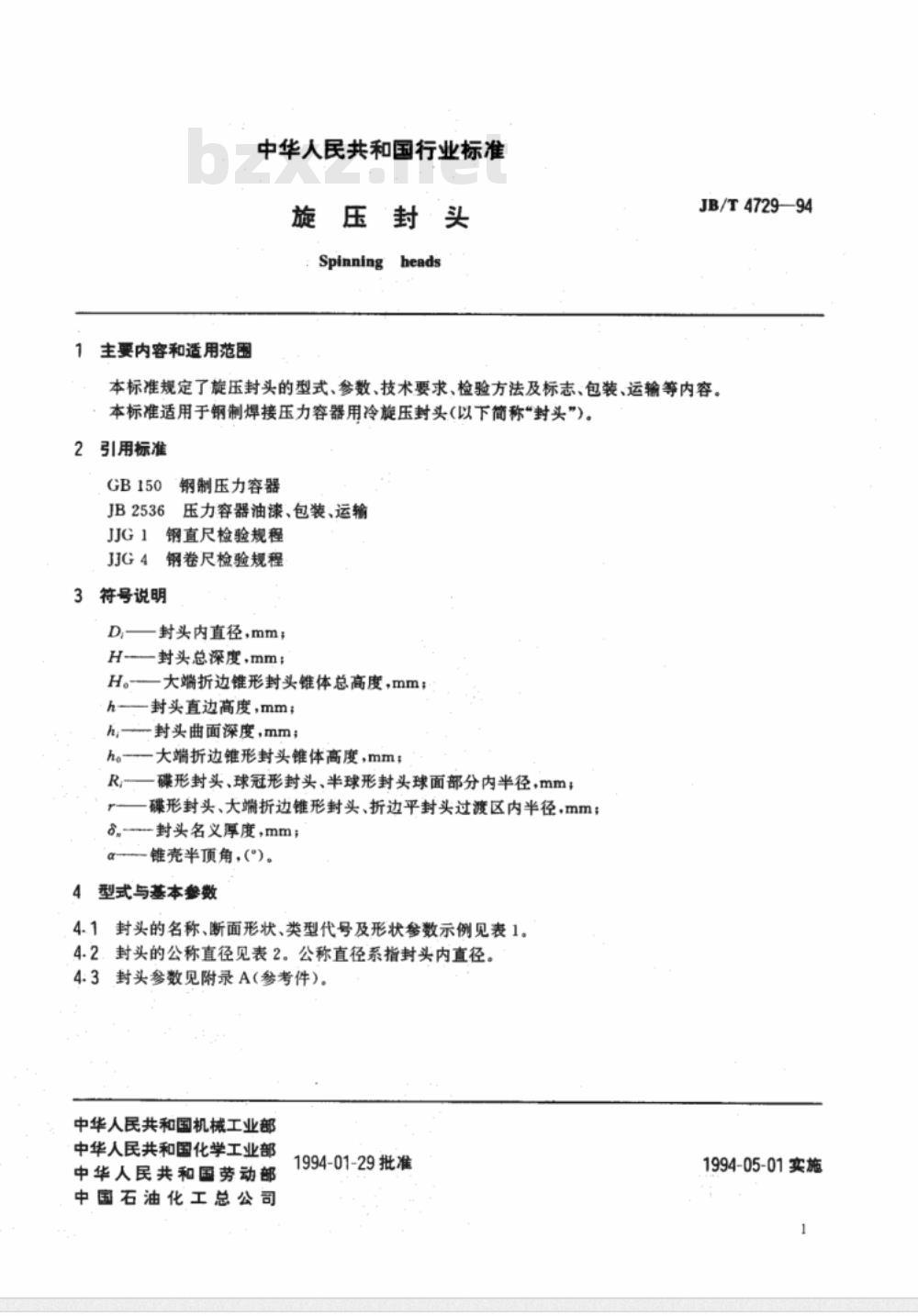

JB/T4729-94 旋压封头 Spinning heads 1994-01-29发布 1994-05-01实施 中华人民共和国机械工业部 中华人民共和国化学工业部 中华人民共和国劳动部 中国石油化工总公司 1 主题内容与适用范围 本标准规定了旋压封头的型式、参数、技术要求、检验方法及标志、包装、运输等内容。本标准适用于钢制焊接压力容器用冷旋压封头（以下简称“封头”）。 2 引用标准 GB150 钢制压力容器 JB2536 压力容器油漾、包装、运输 JJG1 钢直尺检验规程 JG4 钢卷尺检验规程 3 符号说明 D —— 封头内直径，mm H —— 封头总深度，mm H₀ —— 大端折边锥形封头锥体总高度，mm h —— 封头直边高度，mm h₁ —— 封头曲面深度，mm h₂ —— 大端折边锥形封头锥体高度，mm R —— 碟形封头、球冠形封头、半球形封头球面部分内半径，mm；碟形封头、大端折边锥形封头、折边平封头过渡区内半径，mm δ —— 封头名义厚度，mm α —— 锥壳半顶角，° 4 型式与基本参数 4.1 封头的名称、断面形状、类型代号及形状参数示例见表1。 4.2 封头的公称直径见表2，公称直径系指封头内直径。 4.3 封头参数见附录A（参考件）。 4.4 封头的型号标记按如下规定：采用表1示例中形状参数的封头，可不标记曲面深度或锥壳半顶角、直边高度。 示例： - 内直径5000mm，名义厚度18mm，形状参数为D/(2h)=2的椭圆形封头：EH5000X18 - 内直径4600mm，名义厚度20mm，锥壳半顶角45°，直边高为50mm的大端折边锥形封头：CH4600×20×45°×50 5 技术要求 5.1 材料 5.1.1 封头材料应符合GB150的有关规定和图样要求。 5.1.2 封头材料不允许存在裂纹、气泡、结疤、折叠、夹杂和分层等缺陷。 5.2 制造 5.2.1 坯料制备 5.2.1.1 封头坯料宜采用整板，如需拼接，宜取同一炉批号板料，并尽可能选用同一张板料。 5.2.1.2 板料拼接时，其最外一条焊缝距板中心距离a≤0.4D，且最小板宽h不得小于300mm。 5.2.1.3 拼板组装的对口错边量不得大于坯料厚度的8%，且不大于1.5mm。 5.2.1.4 拼接焊缝的焊接及其质量要求按GB150规定，焊缝应修磨至与母材齐平。 5.2.1.5 坯料割圆后，应将周边修磨圆滑，端面不得有裂纹、气泡、夹杂和分层等缺陷。 5.2.2 成形 封头应采用冷旋压一步法或二步法成形。一次旋压成形的方法称为单步法，二次旋压成形的方法称为二步法。
