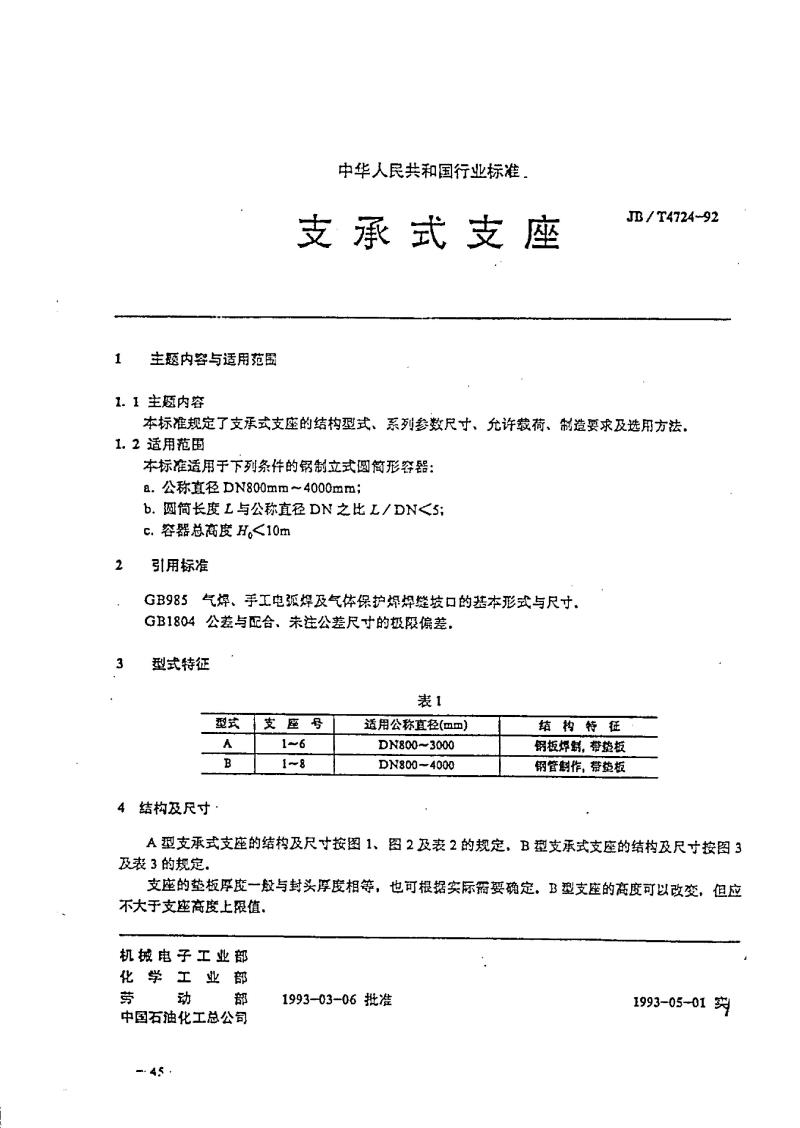

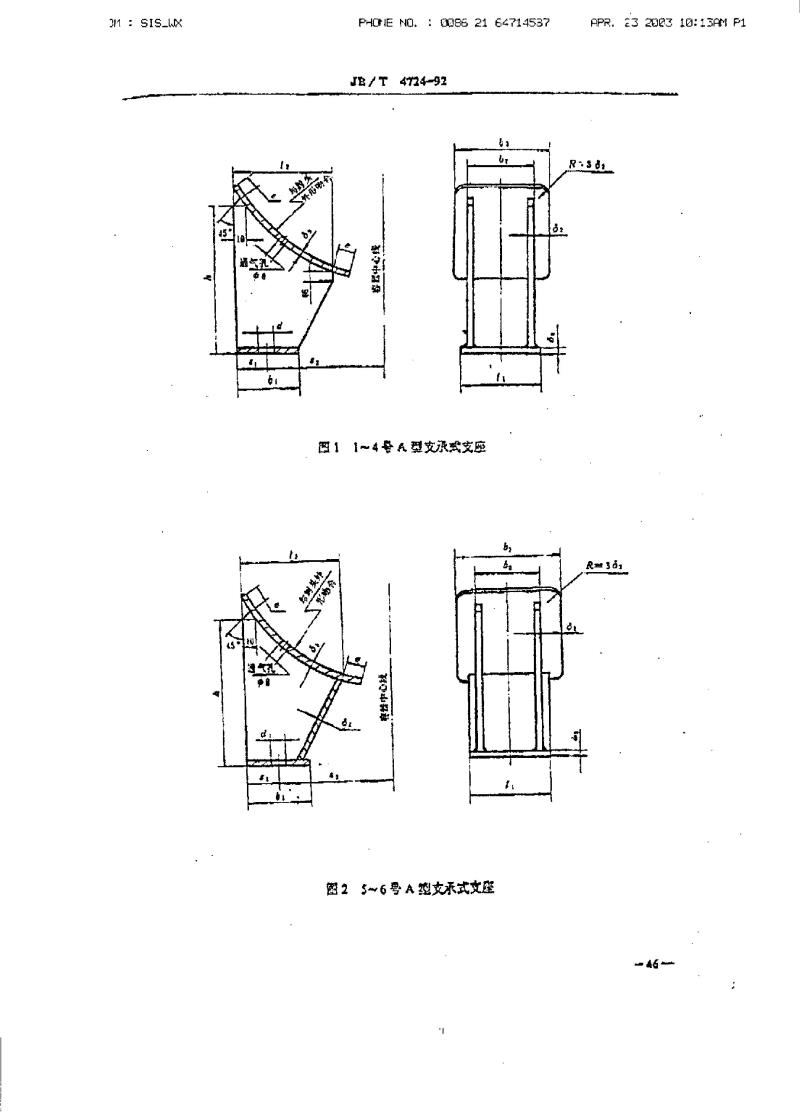

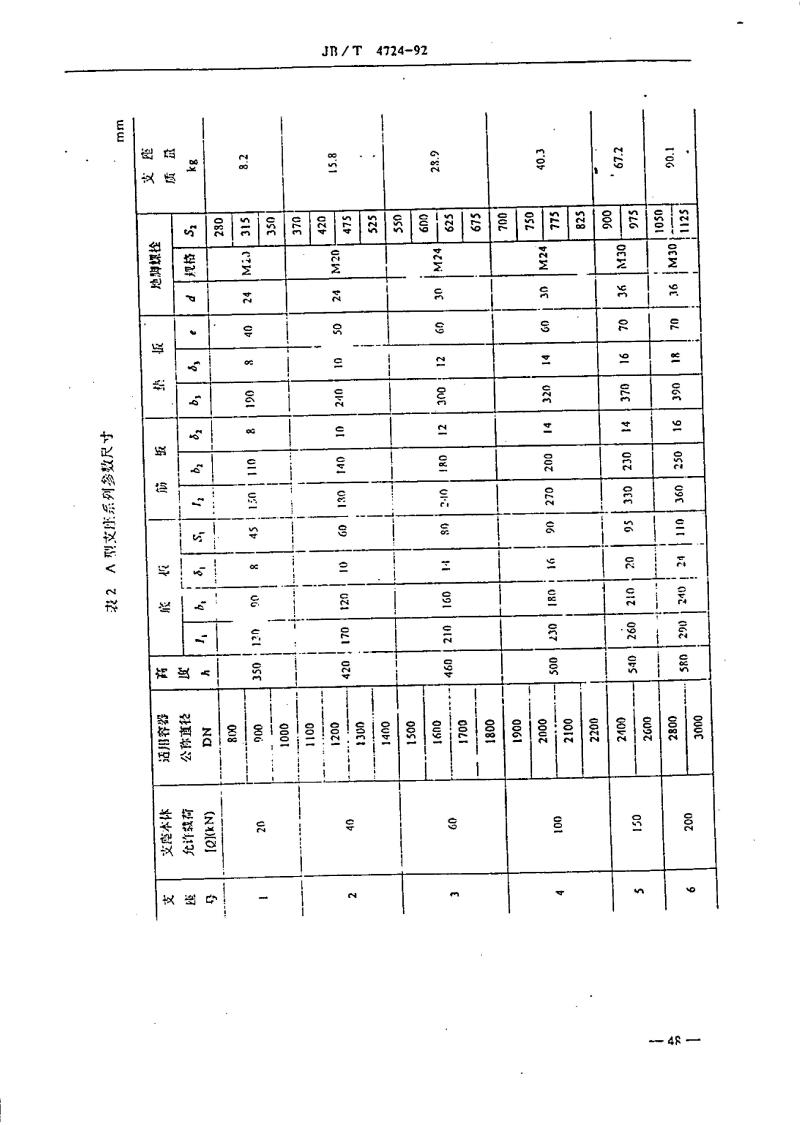

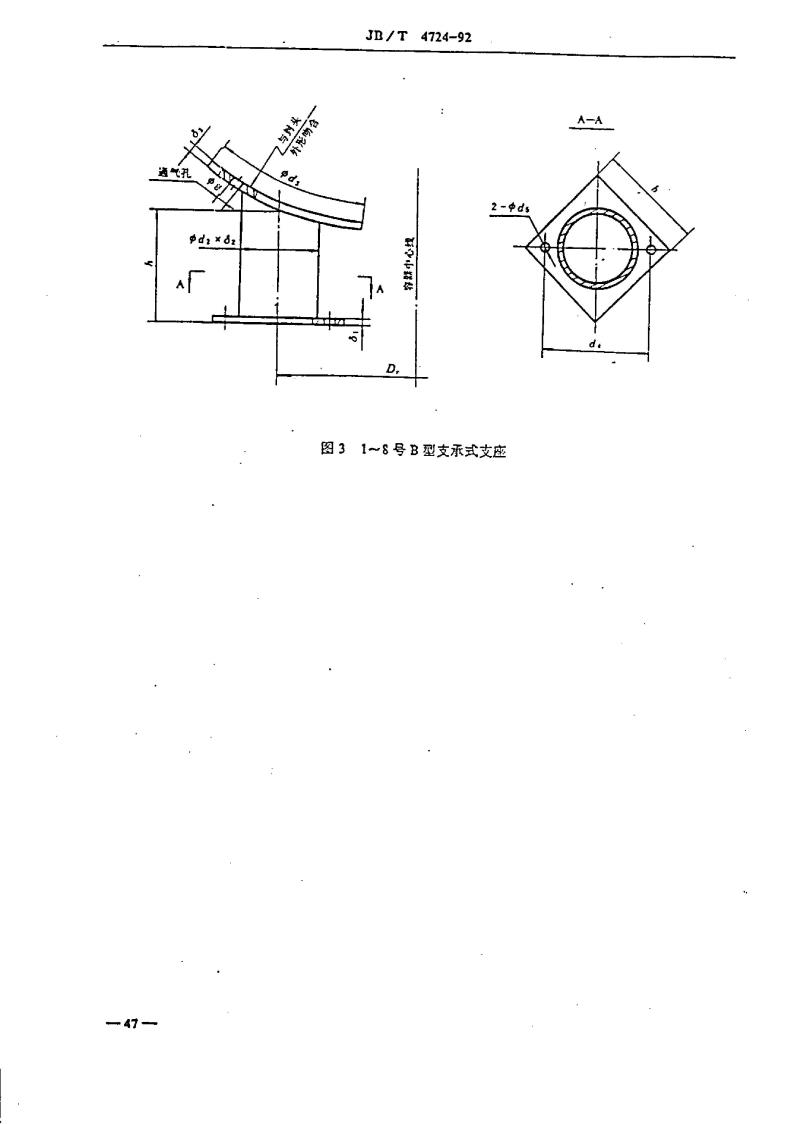

JB/T4724-92 1 主题内容与适用范围 本标准为中华人民共和国行业标准，适用于钢制立式圆筒形容器的支承式支座。标准规定了支承式支座的结构型式、系列参数、尺寸、允许载荷、制造要求及选用方法。适用条件包括：公称直径DN800～4000mm，圆筒长度L与公称直径DN之比L/DN<5，容器总高度H<10m。 2 引用标准 - GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 - GB 1804 公差与配合，未注公差尺寸的极限偏差 3 型式特征 支座型式及适用范围如下： | 型式 | 支座号 | 适用公称直径 (mm) | 结构特征 | |------|--------|------------------|------------| | A | 1~6 | DN800~3000 | 锅板焊制，带垫板 | | B | 1~8 | DN800~4000 | 钢管制作，带垫板 | A型支承式支座的结构及尺寸按图1、图2及表2规定，B型支承式支座按图3、图3及表3规定。支座垫板厚度一般与封头厚度相等，也可根据实际需要确定。B型支座高度可调整，但不得超过支座高度上限。 4 材料 A型支座的筋板和底板材料为Q235-A·F；B型支座管材料为10号钢，底板材料为Q235-A·F，垫板材料应与封头材料相同，焊接材料按有关标准执行。 5 标记 5.1 标记方法：JB/T 4724-92，支座型号及编号(1～8)应标注。若支座高度或垫板厚度与标准尺寸不同，应在图纸零件名称或备注栏中注明。 5.2 标记示例： - 例1：锅板焊制的3号A型支座，支座及垫板材料均为Q235-A·F，标注为“JB/T 4724-92 支座A3: Q235-A-F/Q235-A-F” - 例2：钢管制作的4号B型支座，高度609mm，垫板厚度12mm，管用材料为10号钢，底板为Q235-A·F，标注为“JB/T 4724-92 支座B4: 10/Q235-A-F”
