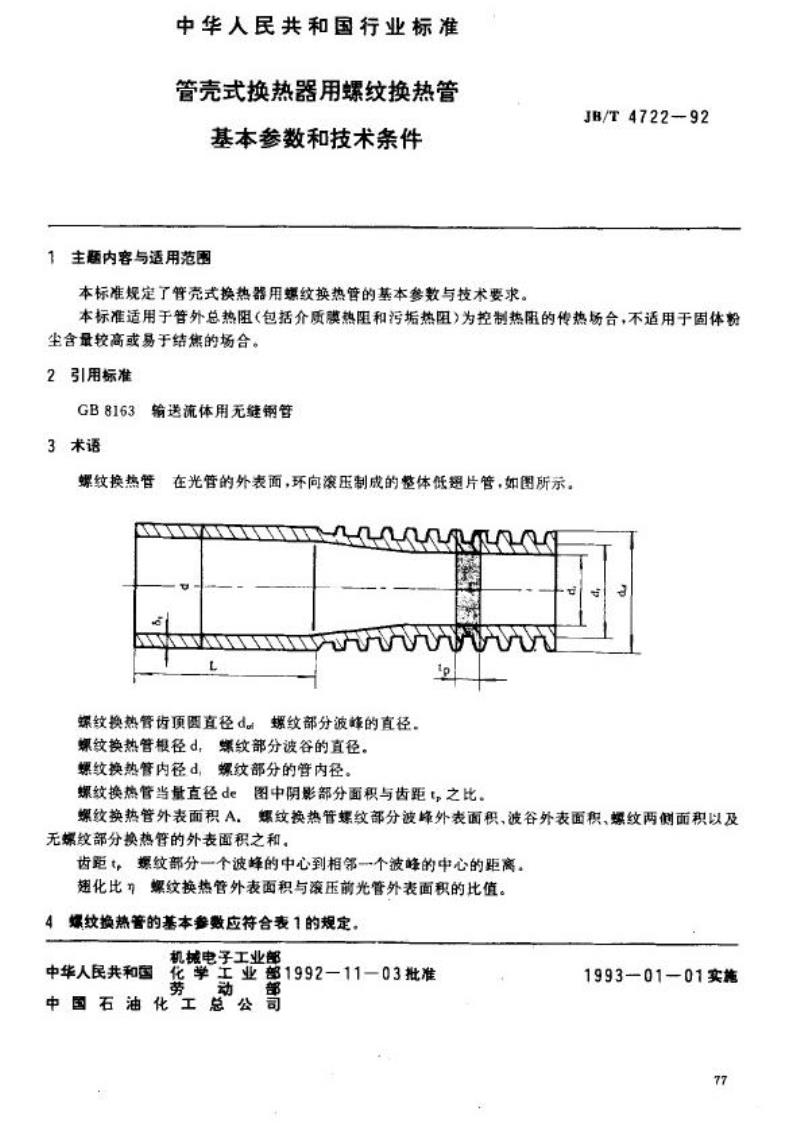

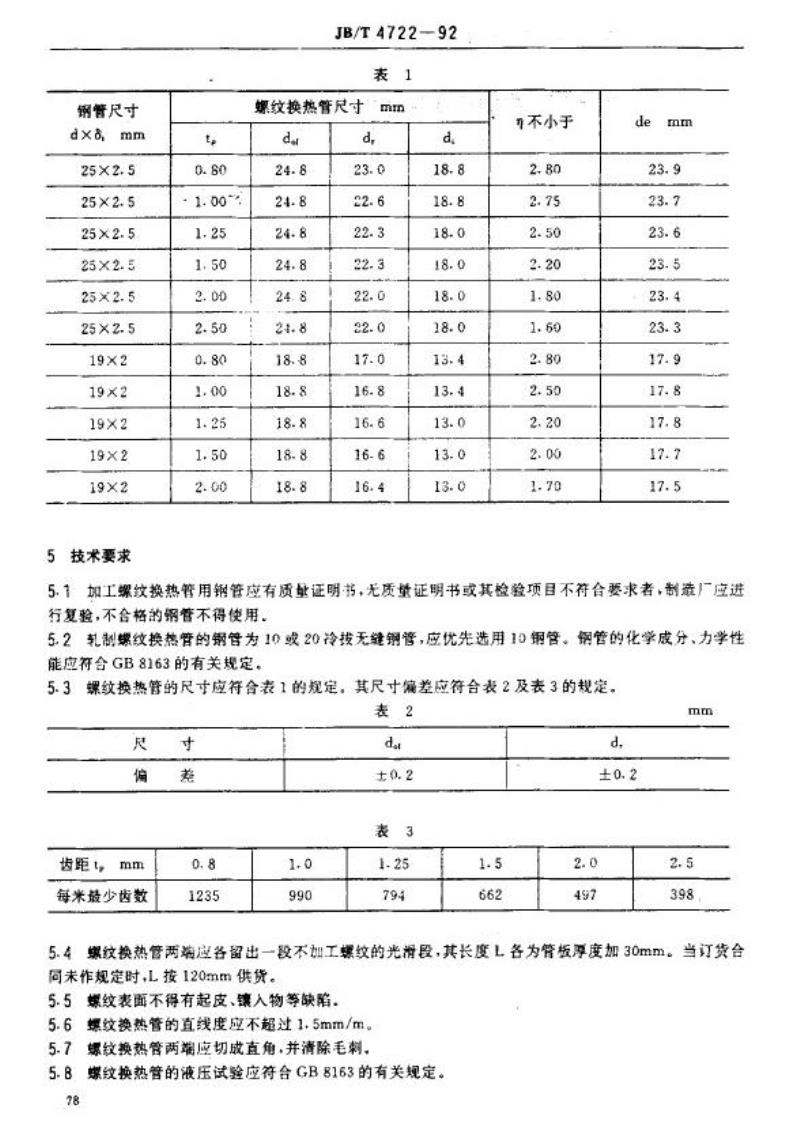

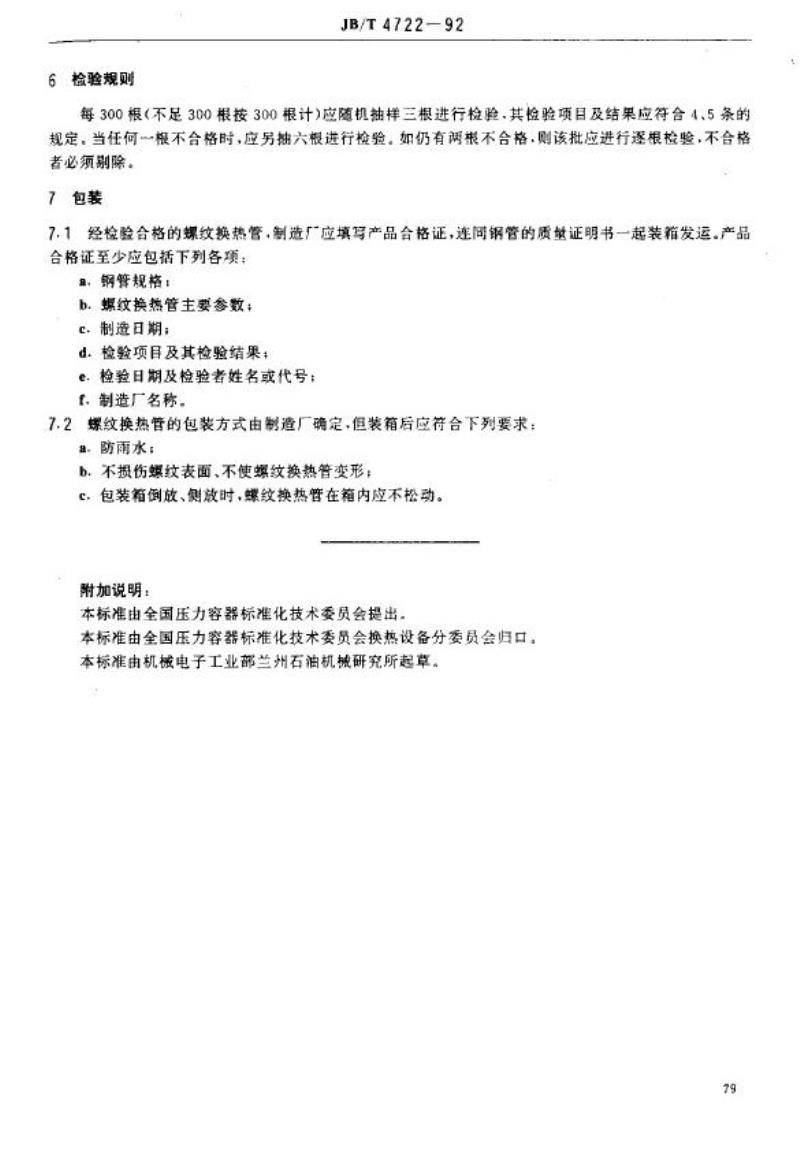

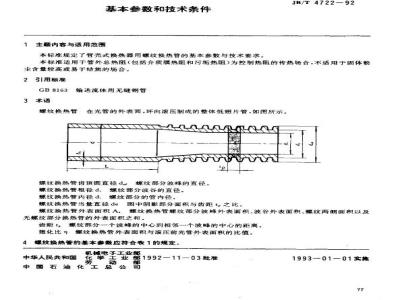

JB/T4722-92 1 主题内容与适用范围 本标准规定了管壳式换热器用螺纹换热管的基本参数与技术要求。本标准适用于管外总热阻（包括介质膜热阻和污垢热阻）为控制热阻的传热场合，不适用于固体粉尘含量较高或易结焦的场合。 2 引用标准 - GB 8163 输送流体用无缝钢管 3 术语 螺纹换热管是在光管的外表面环向滚压制成的整体低翅片管。主要参数包括： - 齿顶圆直径d_a：螺纹部分波峰的直径 - 根径d_b：螺纹部分波谷的直径 - 内径d_i：螺纹部分的管内径 - 当量直径d_e：图中阴影部分面积与齿距之比 - 外表面积A：螺纹部分波峰、波谷及两侧面积与无螺纹部分管外表面积之和 - 齿距t：螺纹部分相邻波峰中心间距离 - 翅化比：螺纹换热管外表面积与滚压前光管外表面积的比值 4 螺纹换热管基本参数 螺纹换热管的尺寸应符合表1规定。表1示例： | 钢管尺寸 dx mm | d_a mm | d_b mm | d_i mm | de mm | |----------------|---------|---------|---------|-------| | 25×2.5 | 24.8 | 23.0 | 18.8 | 23.9 | | 19×2 | 18.8 | 17.0 | 13.4 | 17.9 | 5 技术要求 5.1 加工螺纹换热管用钢管应有质量证明书，未提供或检验项目不合格的钢管必须复验，不合格者不得使用。 5.2 轧制螺纹换热管钢管为10或20冷拔无缝钢管，应优先选用10号钢管。钢管的化学成分、力学性能应符合GB 8163要求。 5.3 尺寸及偏差应符合表1至表3规定。 5.4 螺纹换热管两端应各留一段不加工螺纹的光滑段，长度为管板厚度加30mm，如合同未作规定，则按120mm供货。 5.5 螺纹表面不得有起皮、夹入物等缺陷。 5.6 直线度不超过1.5mm/m。 5.7 两端应切成直角并清除毛刺。 5.8 液压试验应符合GB 8163规定。 6 检验规则 每300根螺纹换热管（不足300根按300根计）应随机抽样三根检验，检验项目及结果应符合技术要求。当任何一根不合格时，应另抽六根进行检验，如仍有两根不合格，则该批应逐根检验，不合格者必须剔除。 7 包装 7.1 合格螺纹换热管应填写产品合格证，并随钢管质量证明书一同装箱发运。合格证应包括： - 钢管规格 - 螺纹换热管主要参数 - 制造日期 - 检验项目及结果 - 检验日期及检验者姓名或代号 - 制造厂名称 7.2 包装方式由制造厂确定，但应满足防雨水、不损伤螺纹表面、不变形及运输过程中螺纹换热管不松动的要求。 附加说明 本标准由全国压力容器标准化技术委员会提出，并由换热设备分委员会归口，起草单位为机械电子工业部兰州石油机械研究所。
