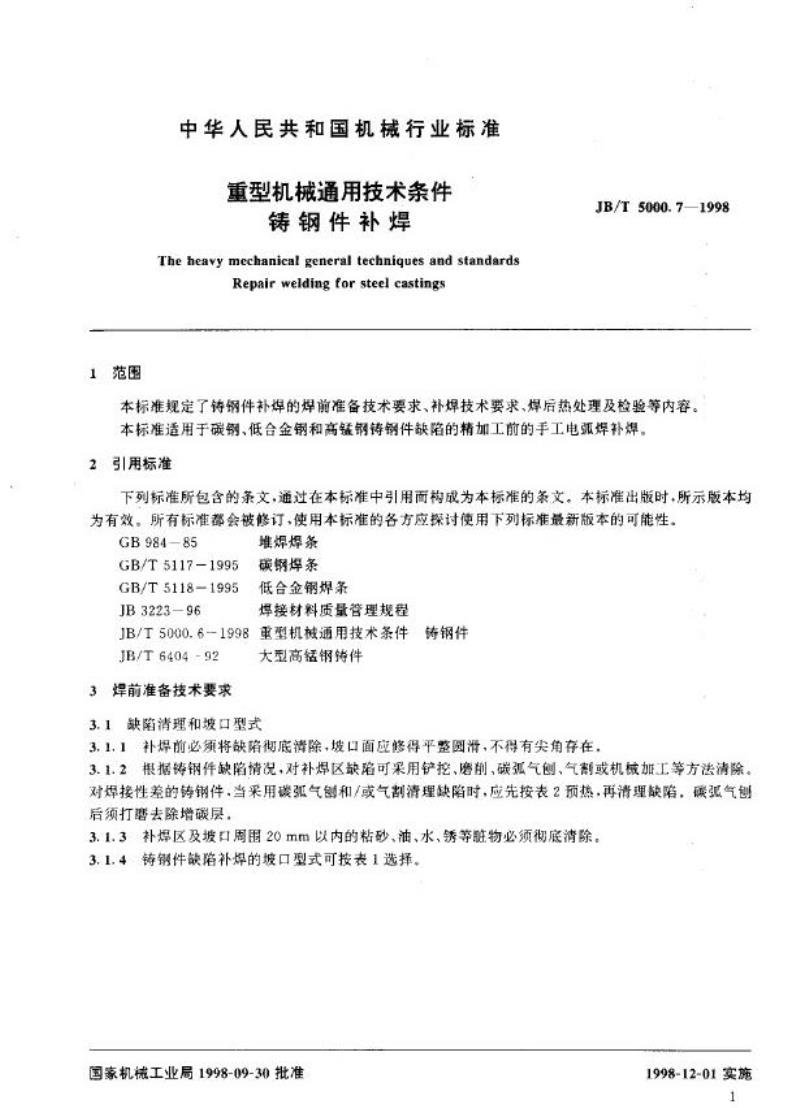

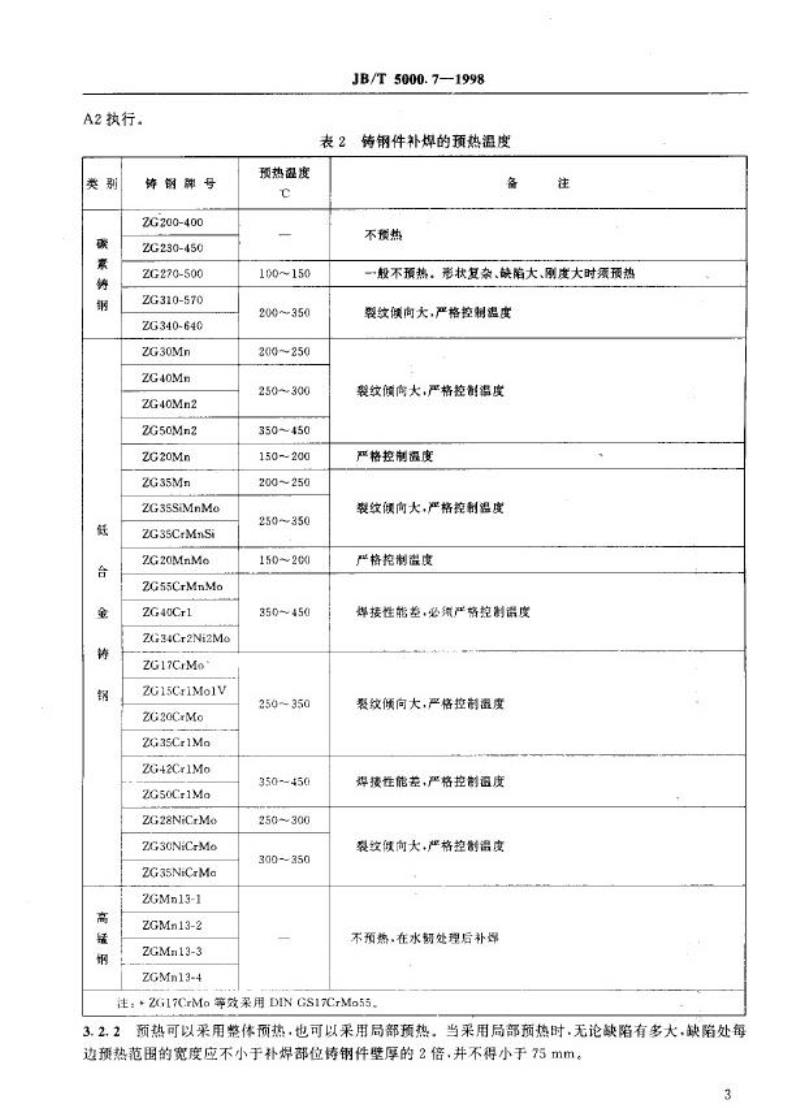

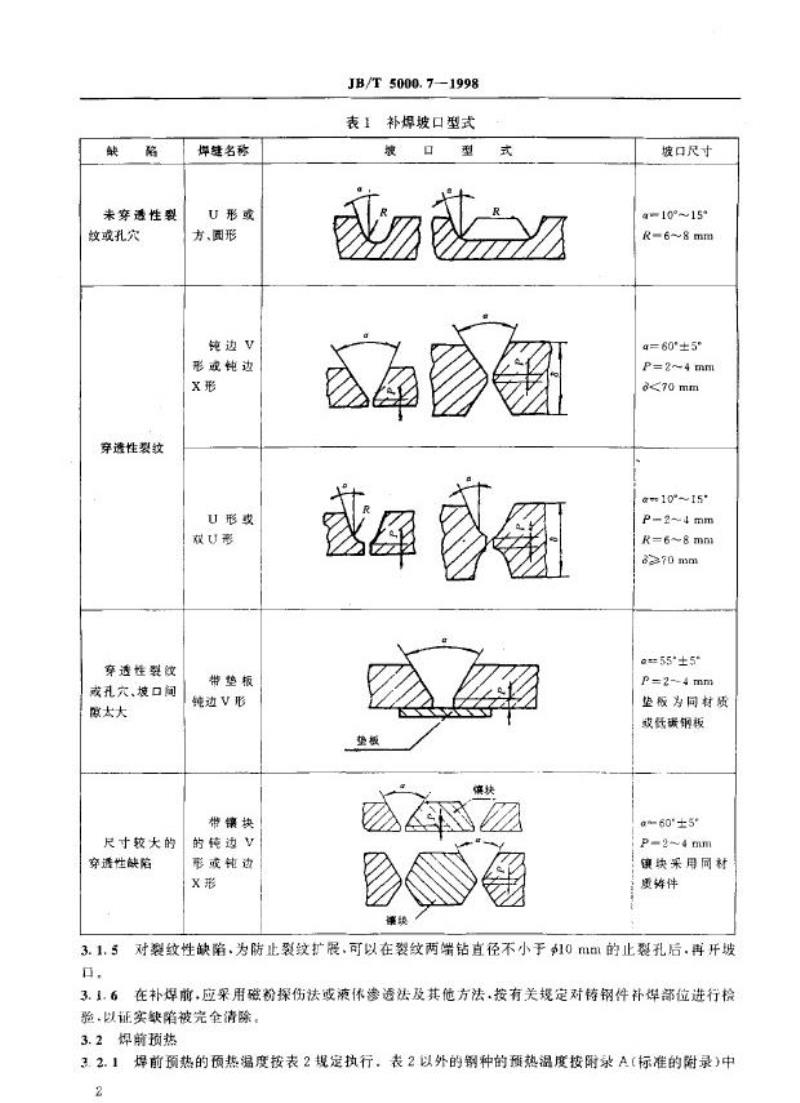

JB/T 5000.7-1998 重型机械通用技术条件 铸钢件补焊 本标准规定了铸钢件补焊的焊前准备技术要求、补焊技术要求、焊后热处理及检验等内容。本标准适用于碳钢、低合金钢和高锰钢铸钢件缺陷的精加工前的手工电弧焊补焊。 1 范围 本标准适用于重型机械铸钢件的补焊，主要涉及焊前准备、补焊工艺、焊后热处理及检验要求。其目的是为了保证铸钢件补焊后具有足够的机械性能和可靠性，避免由于补焊不当导致的裂纹和其他缺陷。 2 引用标准 下列标准所包含的条文，通过在本标准中引用，构成本标准的条文。本标准出版时，所示版本均为有效，使用本标准的各方应探讨使用最新版本的可能性。 GB98485, GB/T5117-1995, GB/T5118-1995, JB3223-96, JB/T5000.6-1998, JB/T 6404 - 92 3 焊前准备技术要求 3.1 缺陷清理和坡口型式 3.1.1 补焊前必须将缺陷彻底清除，坡口面应修得平整圆滑，不得有尖角存在。 3.1.2 根据铸钢件缺陷情况，对补焊区缺陷可采用铲挖、磨削、碳弧气刨、气割或机械加工等方法清除。对于焊接性差的铸钢件，当采用碳弧气刨和/或气制清理缺陷时，应先按表2预热，再清理缺陷，碳弧气刨后须打磨去除增碳层。 3.1.3 补焊区及坡口周围20mm以内的粘砂、油、水、锈等脏物必须彻底清除。 3.1.4 铸件缺陷补焊的坡口型式可按表1选择。 3.1.5 对裂纹性缺陷，为防止裂纹扩展，可以在裂纹两端钻直径不小于10mm的止裂孔后，再开坡口。 3.1.6 在补焊前，应采用磁粉探伤法或液体渗透法等方法对铸钢件补焊部位进行检验，以确认缺陷已完全清除。 3.2 焊前预热 3.2.1 焊前预热的预热温度按表2规定执行，表2以外的钢种的预热温度按附录A中的规定执行。 表2 预热温度 类别 铸钢牌号 预热温度（℃） ZG200-400, ZG230-450, ZG270-500, ZG310-570, ZG340-640, ZG30Mn 等 100~150℃ 至 350~450℃
