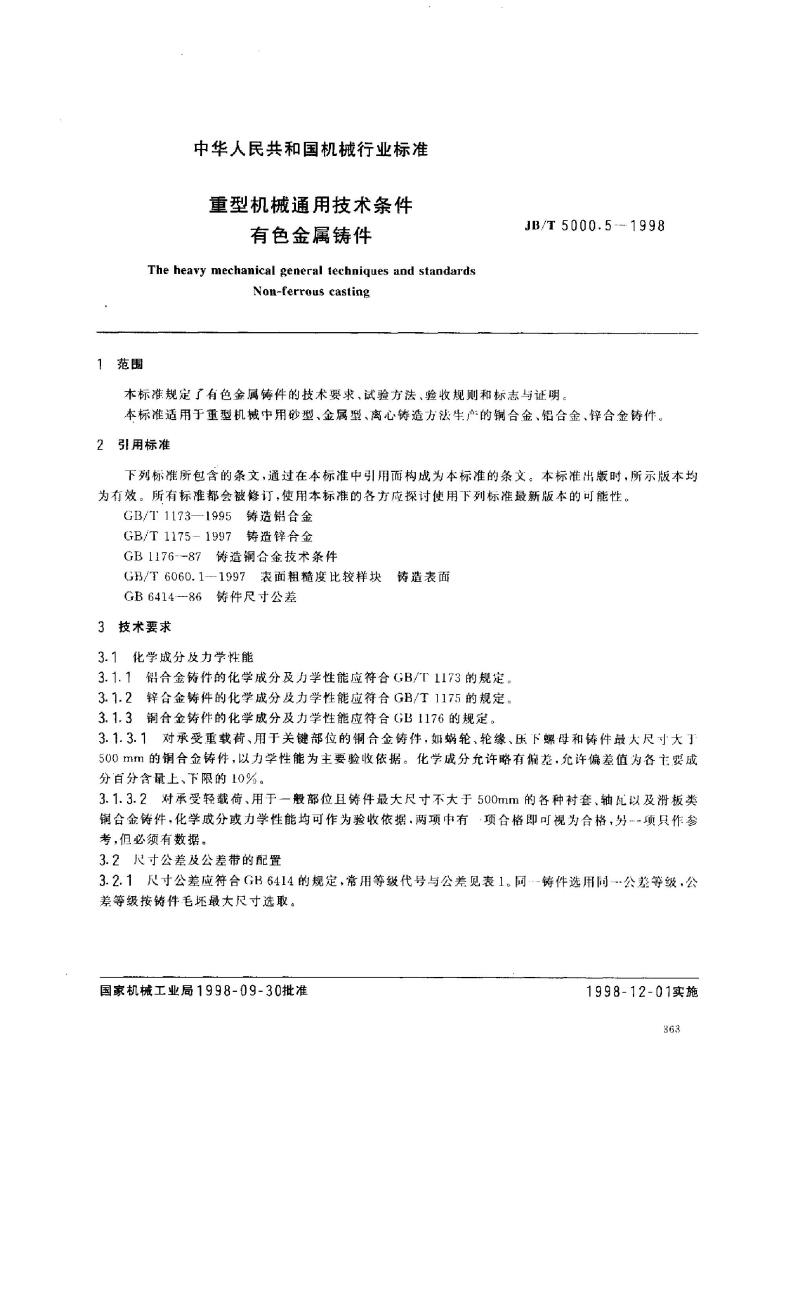

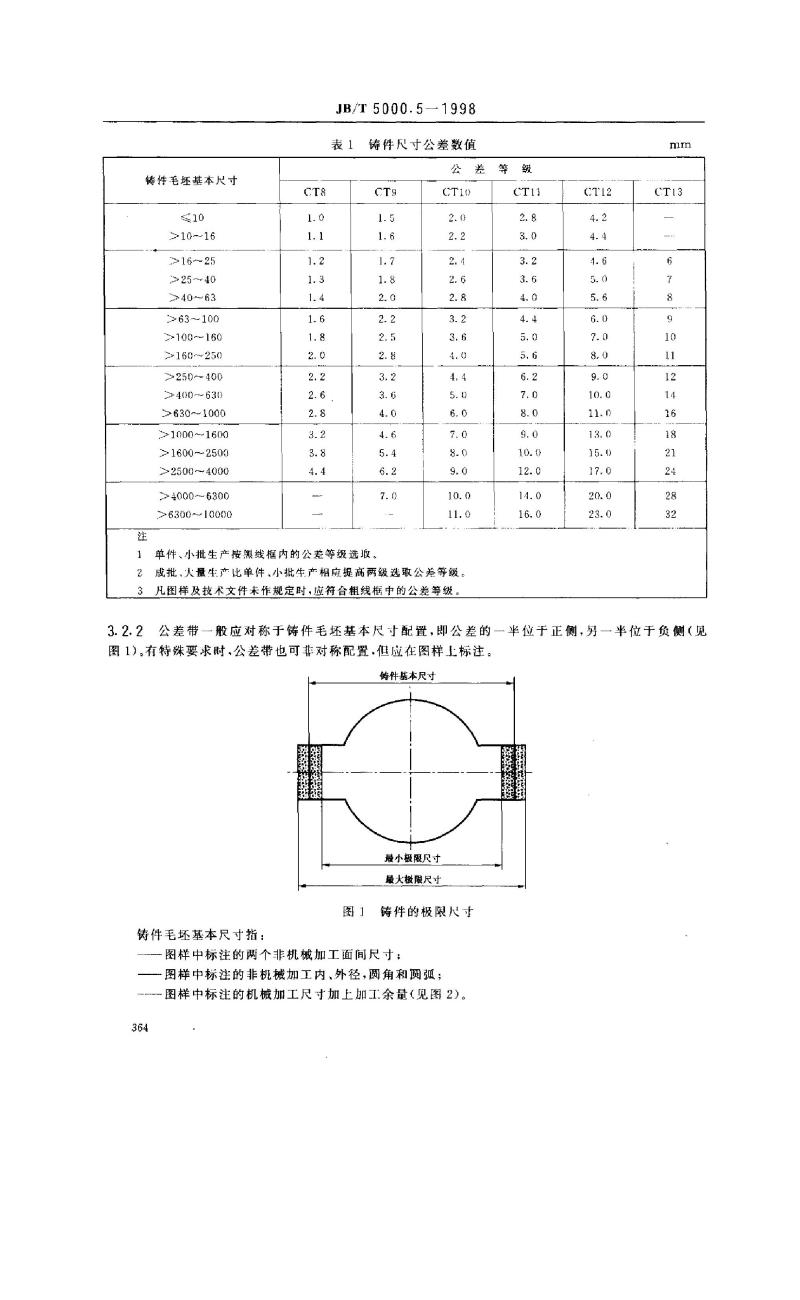

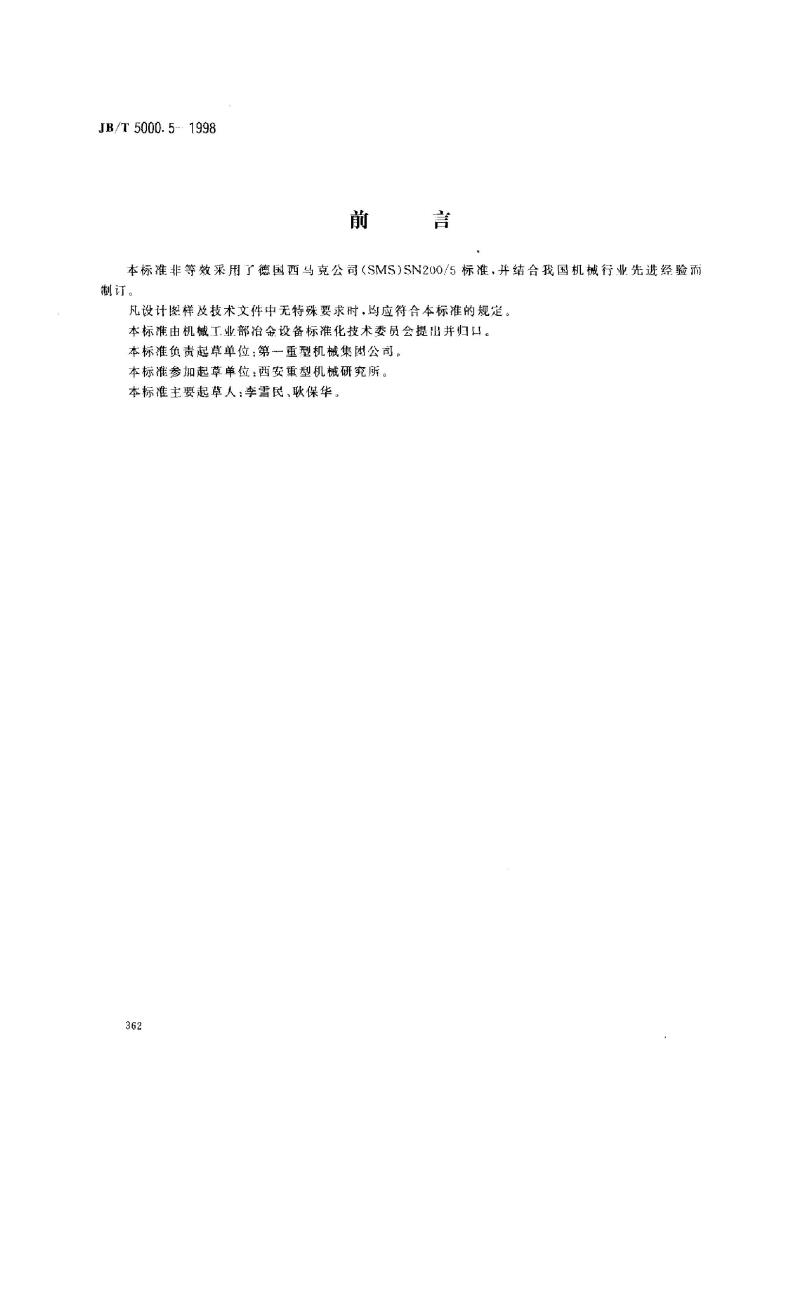

JB/T5000.5-1998 前言 本标准参考德国西马克公司（SMS）SN200/5标准，并结合我国机械行业先进经验制订。凡设计图样及技术文件中无特殊要求时，均应符合本标准的规定。本标准由机械工业部冶金设备标准化技术委员会提出并归口，负责起草单位为第一重型机械集团公司，参加起草单位包括西安重型机械研究所。主要起草人：李雪民、耿保华。 1 范围 本标准规定了有色金属铸件的技术要求、试验方法、验收规则及标志与证明。适用于重型机械中采用砂型、金属型及离心铸造方法生产的铝合金、锌合金和铜合金铸件。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： GB/T 1173-1995 铸造铝合金 GB/T 1175-1997 铸造锌合金 GB 1176-87 铸造铜合金技术条件 GB/T 6060.1-1997 表面粗糙度比较样块铸造表面 GB 6414-86 铸件尺寸公差 3 技术要求 3.1 化学成分及力学性能 3.1.1 铝合金铸件的化学成分及力学性能应符合GB/T 1173的规定。 3.1.2 锌合金铸件的化学成分及力学性能应符合GB/T 1175的规定。 3.1.3 铜合金铸件的化学成分及力学性能应符合GB 1176的规定。 3.1.3.1 对承受重载荷、用于关键部位的铜合金铸件，如蜗轮、轮缘、压下螺母，以及最大尺寸大于500mm的铜合金铸件，以力学性能为主要验收依据，化学成分允许略有偏差（各主要成分百分含量上、下限的10%）。 3.1.3.2 对承受轻载荷的铜合金铸件，化学成分或力学性能均可作为验收依据，两项中有一项合格即可视为合格，另一项只作参考，但必须有数据。 3.2 尺寸公差及公差带的配置 3.2.1 尺寸公差应符合GB 6414的规定，常用等级代号与公差见表1。同一铸件应选用相同公差等级，公差等级按铸件毛坯最大尺寸选取。单件、小批生产按黑框推荐公差等级，成批、大量生产比单件、小批生产提高两级选取公差等级。凡图样及技术文件未作规定时，应符合粗线框推荐的公差等级。 表1 有色金属铸件尺寸公差示例（部分） CT8: 1.0, 1.1, 1.2, 1.3, 1.4, 1.6, 1.8, 2.0, 2.2, 2.6, 2.8, 3.2, 3.8, 4.4 CT9: 1.5, 1.6, 1.7, 1.8, 2.0, 2.2, 2.5, 2.8, 3.2, 3.6, 4.0, 4.6, 5.4, 6.2, 7.0 CT10: 2.0, 2.2, 2.4, 2.6, 2.8, 3.2, 3.6, 4.0, 4.4, 5.0, 6.0, 7.0, 8.0, 9.0, 10.0, 11.0 CT12: 4.2, 4.4, 4.6, 5.0, 5.6, 6.0, 7.0, 8.0, 9.0, 10.0, 11.0, 13.0, 15.0, 17.0, 20.0, 23.0 CT13: 7, 8, 10, 12, 14, 16, 18, 21, 24, 28, 32 3.2.2 公差带一般应对称于铸件毛坯基本尺寸配置，即公差的一半位于正侧，另一半位于负侧。有特殊要求时，公差带可非对称配置，但应在图样上标注。
