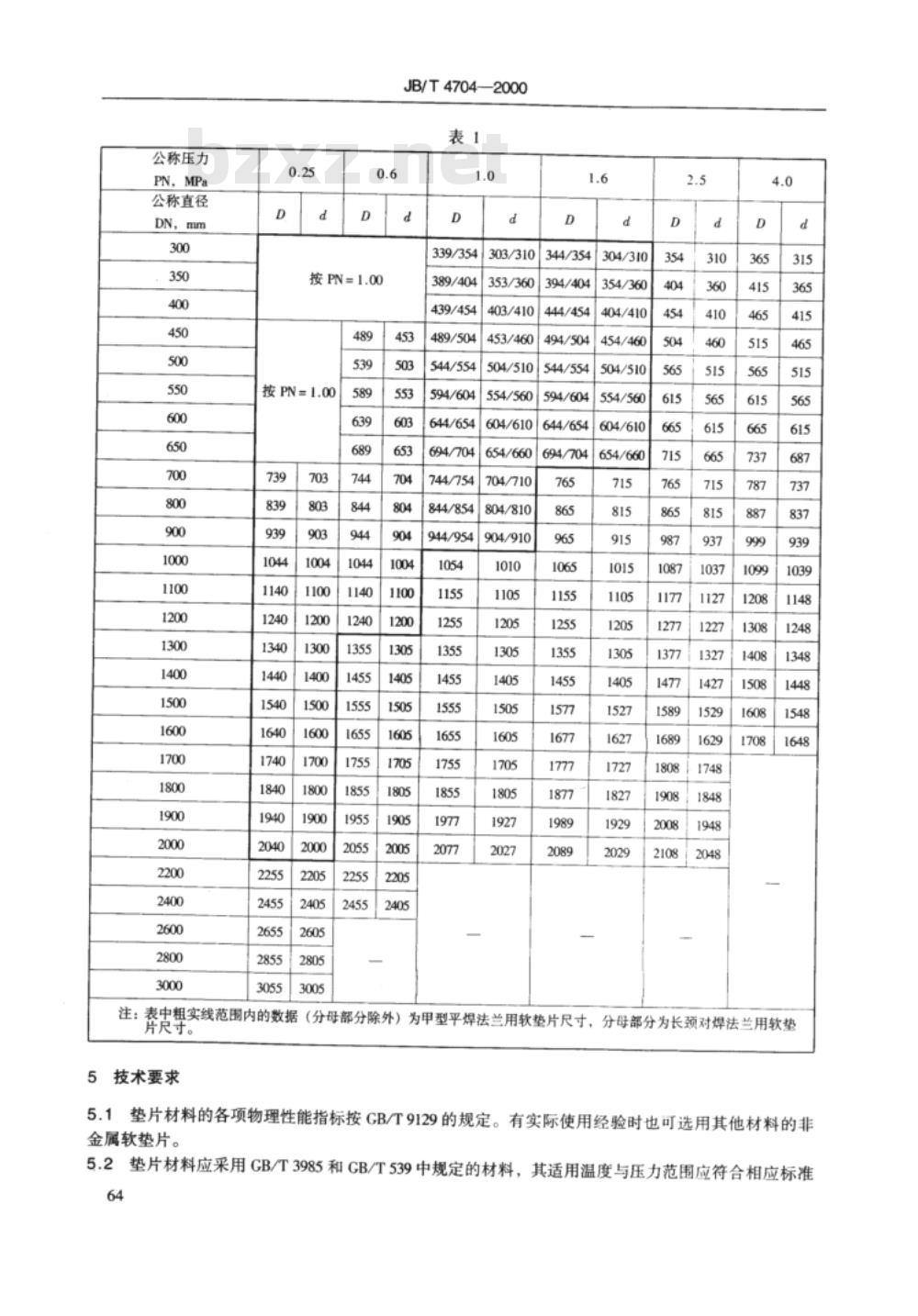

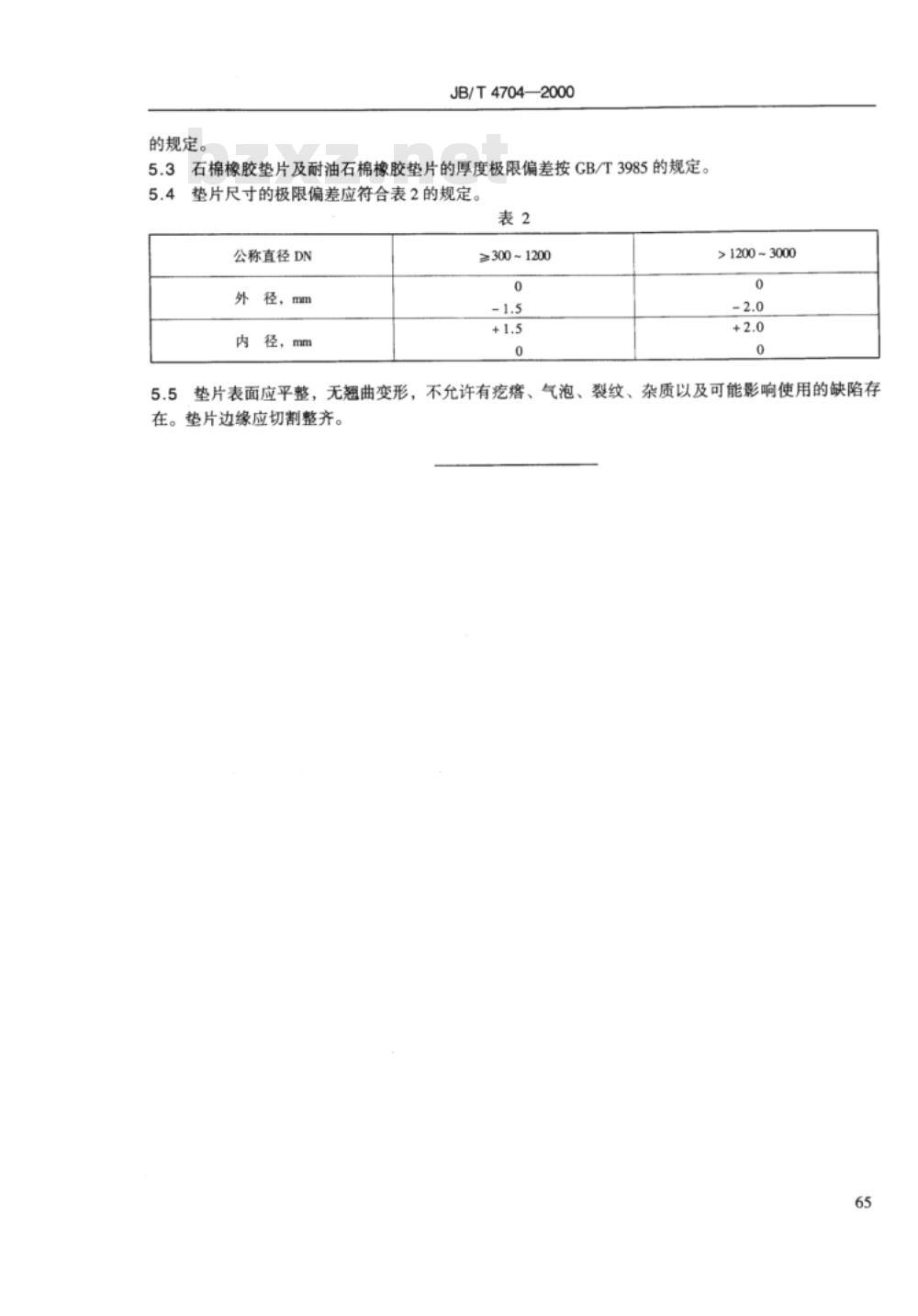

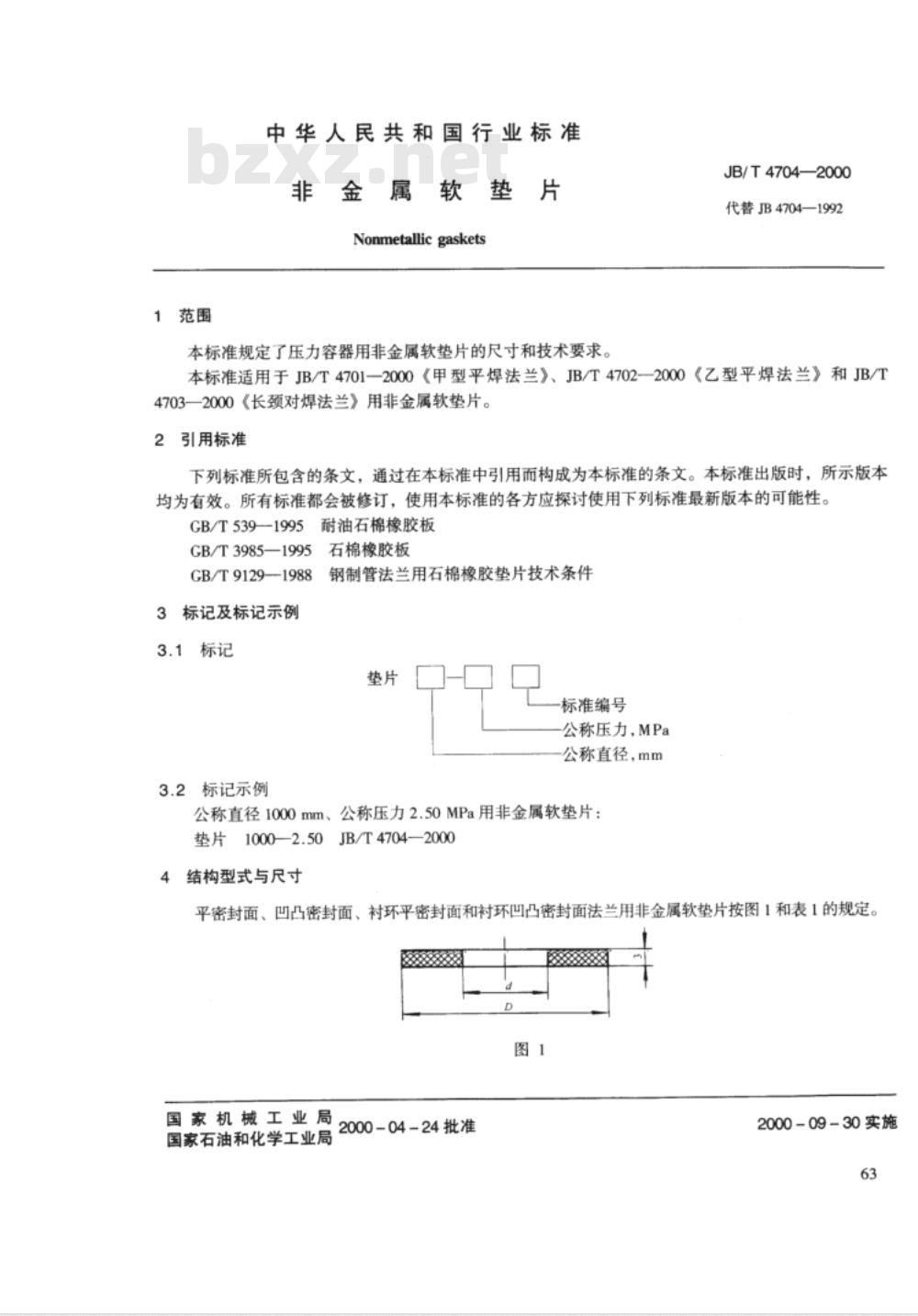

1 范围 中华人民共和国行业标准本标准规定了压力容器用非金属软垫片的尺寸和技术要求。JB/T4704—2000代替JB4704—1992 本标准适用于JB/T4701—2000《甲型平焊法兰》、JB/T4702—2000《乙型平焊法兰》和JB/T4703—2000《长颈对焊法兰》用非金属软垫片。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T539—1995 耐油石棉橡胶板 GB/T3985—1995 GB/T 9129—1988 3 标记 3.1 标记 石棉橡胶板钢制管法兰用石棉橡胶垫片技术条件垫片的标记示例如下： 3.2 标记示例 公称直径1000mm、公称压力2.50MPa用非金属软垫片：垫片1000—2.50JB/T4704—2000 4 结构型式与尺寸 平密封面、凹凸密封面、衬环平密封面和衬环凹凸密封面法兰用非金属软垫片按图1和表1的规定。 5 表1 非金属软垫片的尺寸及其公称压力、直径 表1列出了不同公称压力和公称直径（DN）下的尺寸。具体内容包括： 公称压力：PN，MPa 公称直径：DN, mm 0.25 MPa下的不同公称直径对应的法兰尺寸分别为： 例如，PN=0.25MPa时，公称直径1000mm对应法兰尺寸：D=489mm。 6 表2 其他尺寸要求 本表详细列出了不同公称压力和直径条件下的法兰尺寸要求。
