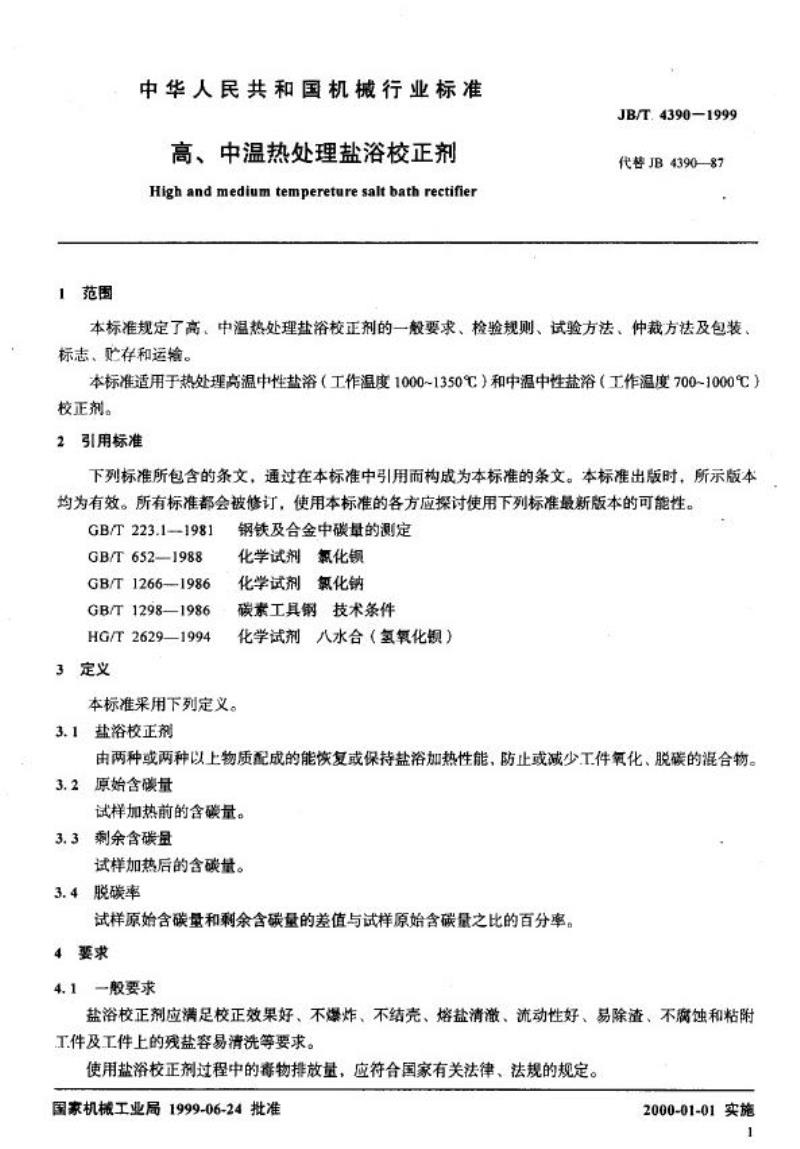

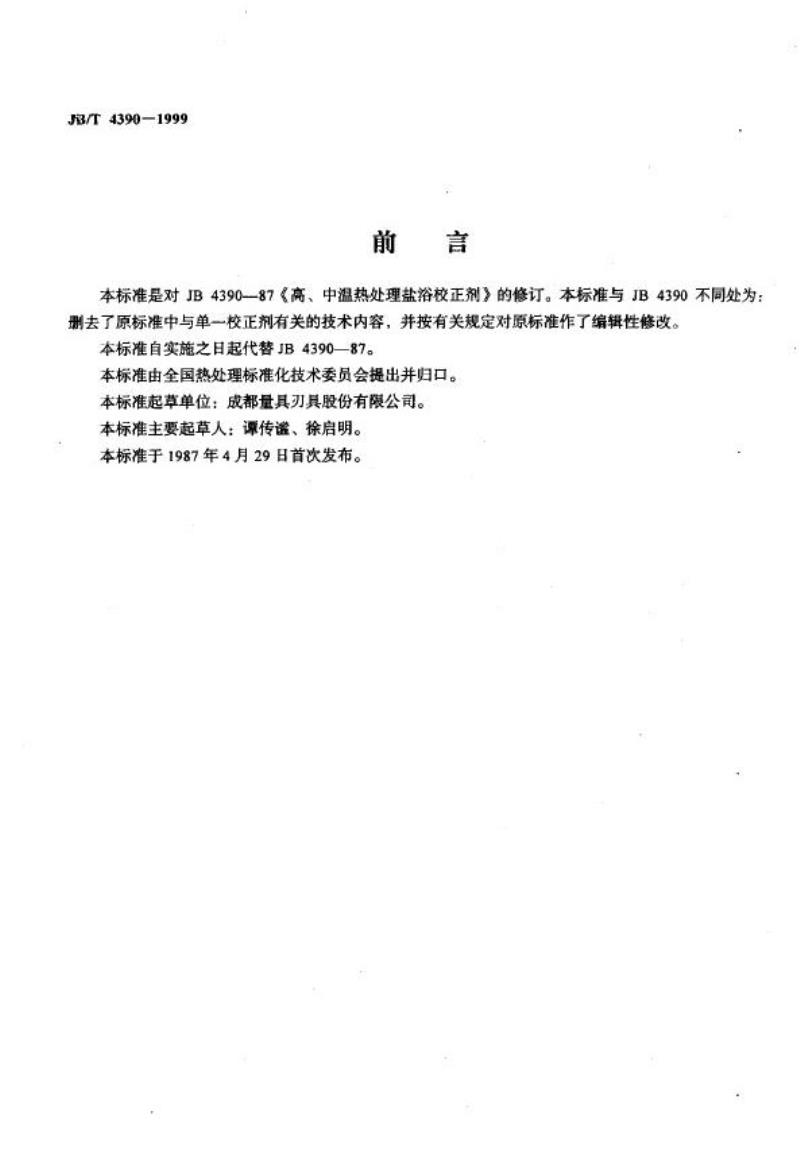

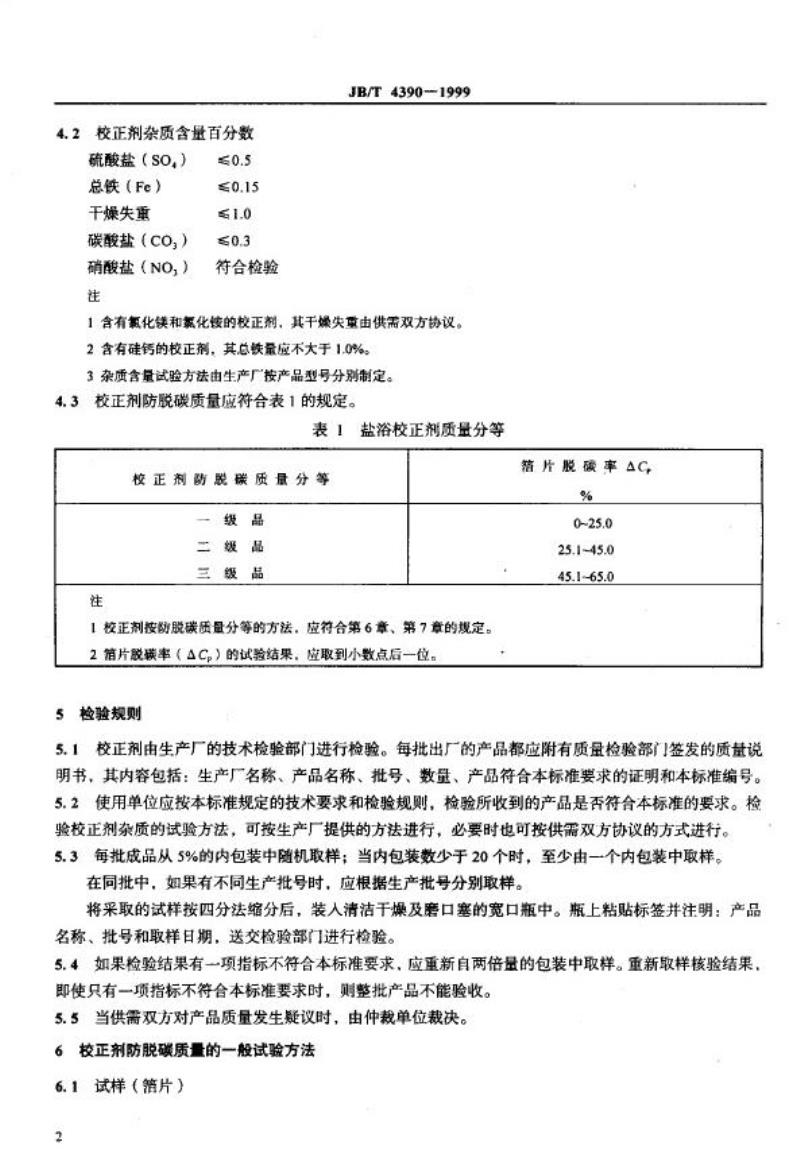

中华人民共和国机械行业标准 JB/T4390-1999 高、中温热处理盐浴校正剂 本标准是对JB4390-87《高、中温热处理盐浴校正剂》的修订。本标准与JB4390不同之处在于，删去了原标准中与单一校正剂有关的技术内容，并按有关规定对原标准作了编辑性修改。本标准自实施之日起代替JB4390-87。本标准由全国热处理标准化技术委员会提出并归口，起草单位为成都量具刃具股份有限公司，主要起草人：课传、徐启明。 1 范围 本标准规定了高、中温热处理盐浴校正剂的一般要求、检验规则、试验方法、仲裁方法及包装、贮存和运输等内容。适用于高温中性盐浴（工作温度1000~1350℃）和中温中性盐浴（工作温度700~1000℃）校正剂。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 223.1-1981 GB/T 652-1988 GB/T 1266-1986 GB/T 1298-1986 HG/T 2629-1994 3 定义 3.1 盐浴校正剂 由两种或两种以上物质配成的能恢复或保持盐浴加热性能，防止或减少工件氧化、脱碳的混合物。 3.2 原始含碳量 试样加热前的含碳量。 3.3 剩余含碳量 试样加热后的含碳量。 3.4 脱碳率 试样原始含碳量和剩余含碳量的差值与试样原始含碳量之比的百分率。 4 要求 4.1 一般要求 盐浴校正剂应满足校正效果好、不爆炸、不结壳、熔盐清洁、流动性好、易除渣，不腐蚀和粘附工件，且工件上的残盐容易清洗等要求。使用盐浴校正剂过程中的毒物排放量，应符合国家有关法律、法规的规定。 4.2 校正剂杂质含量百分数 硫酸盐（SO₄）≤0.5% 总铁（Fe）≤0.15% 干燥失重≤1.0% 碳酸盐（CO₃）≤0.3% 硝酸盐（NO₃）符合检验标准。 注： 1. 含有氯化钠和氯化铵的校正剂，其干燥失重由供需双方协议。 2. 含有硅钙的校正剂，其总替量应不大于1.0%。 3. 杂质含量试验方法由生产厂按产品型号分别制定。 4.3 校正剂防脱碳质量应符合表1的规定。 5 检验规则 5.1 校正剂由生产厂的技术检验部门进行检验。每批出厂的产品都应附有质量检验部门签发的质量说明书，内容包括：生产厂名称、产品名称、批号、数量、产品符合本标准要求的证明及本标准编号。 5.2 使用单位应按本标准规定的技术要求和检验规则，检验所收到的产品是否符合本标准要求。检验校正剂杂质的试验方法，可按生产厂提供的方法进行，必要时也可按供需双方协议的方式进行。 5.3 每批成品从5%的内包装中随机取样；当内包装数少于20个时，至少从一个内包装中取样。如果同批产品有不同生产批号，应分别取样。 5.4 如果检验结果有一项指标不符合本标准要求，应重新从两倍量的包装中取样。重新取样核验结果即使只有一项指标不符合标准要求时，整批产品不能验收。 5.5 当供需双方对产品质量发生疑议时，由仲裁单位裁决。 6 校正剂防脱碳质量的一般试验方法 6.1 试样（箔片） 6.1.1 箔片原材料规定采用厚度为0.08mm±0.01mm、宽度为30mm的冷轧T10钢带，材料化学成分应符合GB/T 1298的规定。 6.1.2 由钢带上剪下的箔片长度为120mm。 6.1.3 箔片应平整，不得有裂纹、折痕等缺陷。
