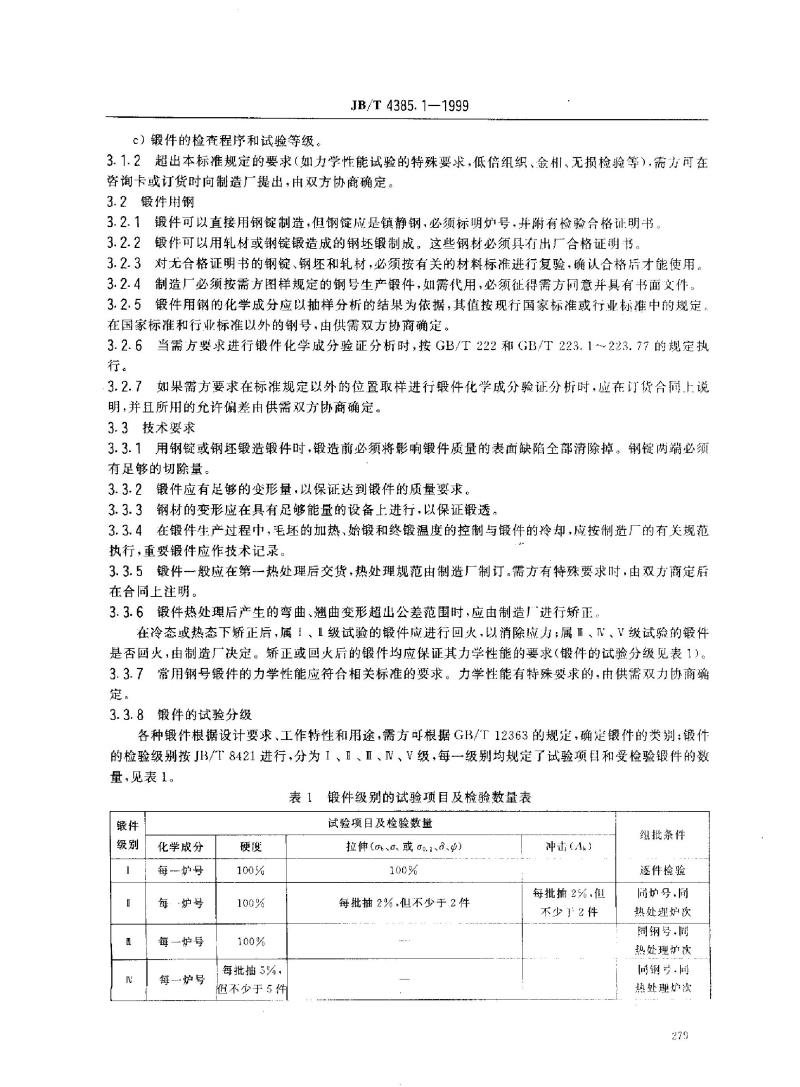

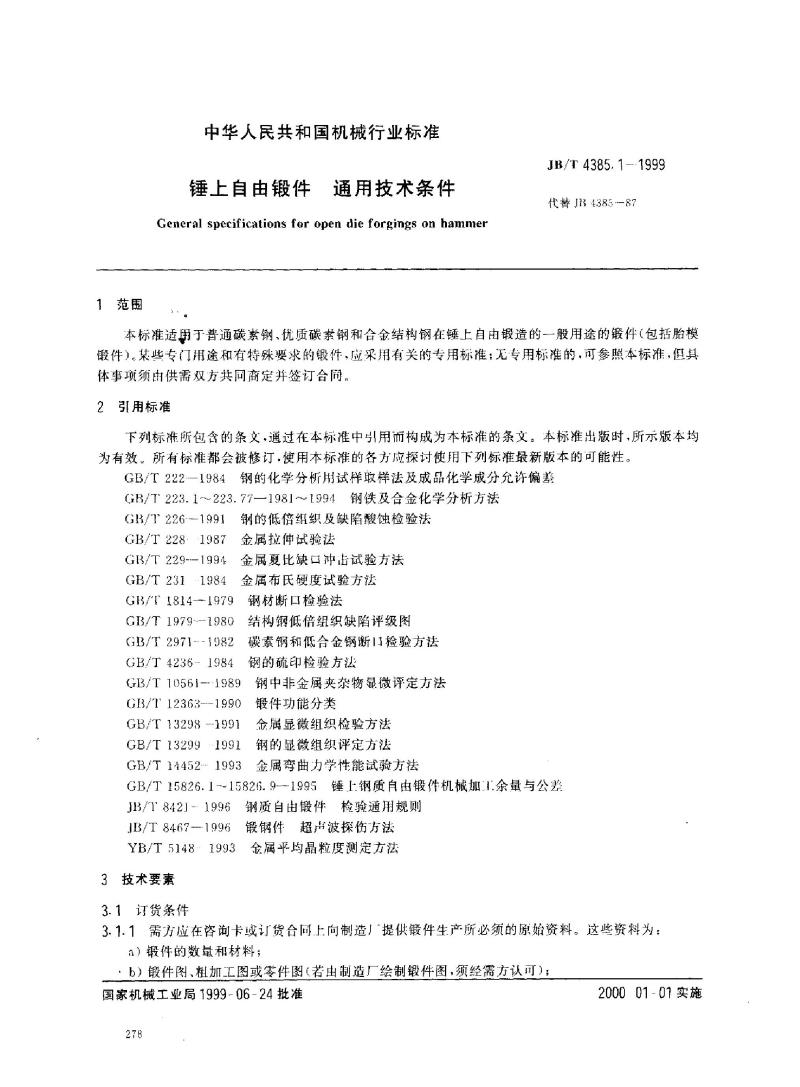

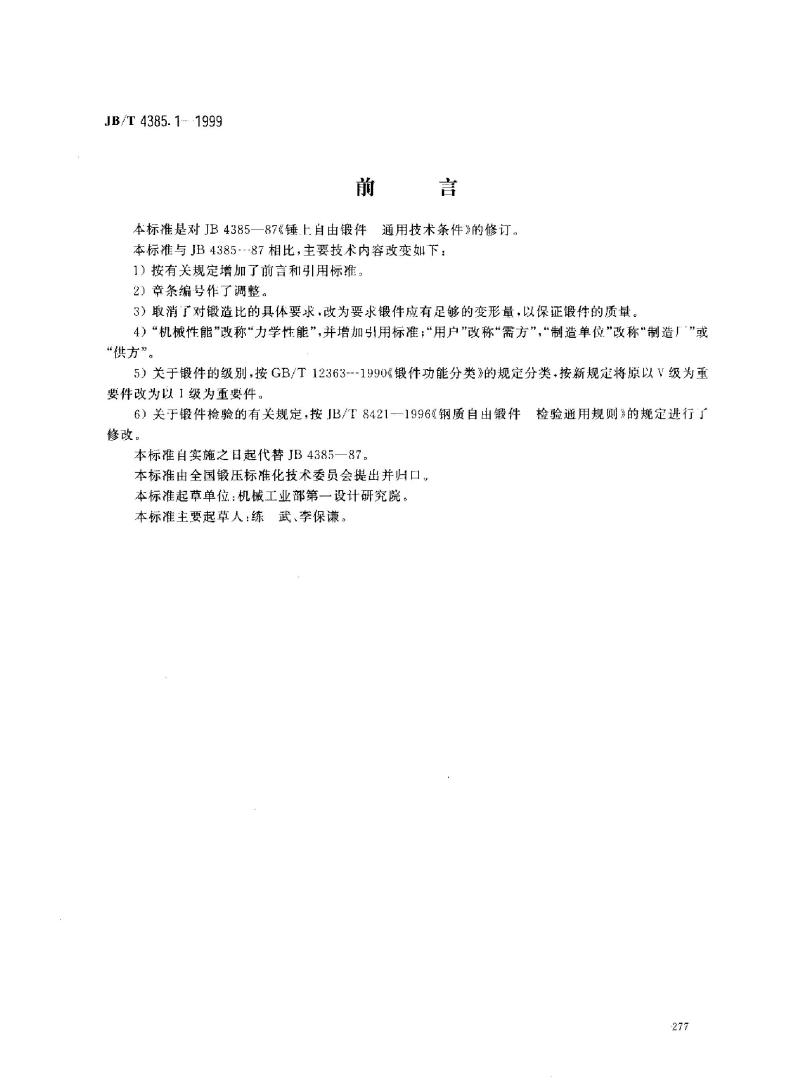

JB/T 4385.1-1999 本标准是对JB4385—87《锤上自由锻件通用技术条件》的修订。与JB4385-87相比，本标准的主要技术内容变化如下： 1）按有关规定增加了前言和引用标准。 2）章条编号作了调整。 3）取消了对锻造比的具体要求，改为要求锻件应有足够的变形量，以保证锻件的质量。 4）‘机械性能’改称‘力学性能’，并增加了引用标准；‘用户’改称‘需方’，‘制造单位’改称‘制造厂’或‘供方’。 5）关于锻件的级别，按GB/T12363—1990《锻件功能分类》的规定分类，按新规定将原以V级为重要件改为以1级为重要件。 6）关于锻件检验的有关规定，按JB/T8421—1996《钢质自出锻件检验通用规则》的规定进行了修改。 本标准自实施之日起代替JB4385—87。本标准由全国锻压标准化技术委员会提出并归口，由机械工业部第一设计研究院负责起草，主要起草人：练武、李保谦。 1 范围 本标准适用于普通碳素钢、优质碳素钢和合金结构钢在锤上自由锻造的一般用途的锻件（包括胎模锻件）。某些专门用途和有特殊要求的锻件，应采用有关的专用标准；无专用标准的，可参照本标准，但具体事项须由供需双方共同商定并签订合同。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB/T 222-1984 钢的化学分析用试样敢样法及成品化学成分充许偏差 - GB/T 223.1~223.77—1981—1994 钢铁及合金化学分析方法 - GB/T 226-1991 钢的低倍组织及缺陷酸蚀检验法 - GB/T 228-1987 金属拉伸试验法 - GB/T 229-1994 金属夏比缺口冲击试验方法 - GB/T 231-1984 金属布氏硬度试验方法 - GB/T 1814-1979 钢材断口检验法 - GB/T 1979-1980 结构钢低倍组织缺陷评级图 - GB/T 10561-1989 锻件功能分类 - JB/T 8421-1996 钢质自由锻件检验通用规则 3 技术要素 3.1 订货条件 3.1.1 需方应在咨询卡或订货合同上向制造厂提供锻件生产所必须的原始资料。这些资料为： - a）锻件的数量和材料； - b）锻件图、粗加工图或零件图（若由制造厂绘制锻件图，须经需方认可）； - c）锻件的检查程序和试验等级。 3.1.2 超出本标准规定的要求（如力学性能试验的特殊要求，低倍组织、金机、无损检验等），需方可在咨询卡或订货时向制造厂提出，由双方协商确定。 3.2 锻件用钢 3.2.1 锻件可以直接用钢锭制造，但钢锭应是镇静钢，必须标明炉号，并附有检验合格证明书。 3.2.2 锻件可以用轧材或钢锭锻造成的钢坏锻制成。这些钢材必须具有出厂合格证明书。 3.2.3 对无合格证明书的钢锭、钢坏和轧材，必须按有关的材料标准进行复验，确认合格后才能使用。 3.2.4 制造厂必须按需方图样规定的钢号生产锻件，如需代用，必须征得需方同意并具有书面文件。 3.2.5 锻件用钢的化学成分应以抽样分析的结果为依据，其值按现行国家标准或行业标准中的规定，在国家标准和行业标准以外的钢号，由供需双方协商确定。 3.2.6 当需方要求进行锻件化学成分验证分析时，按GB/T222和GB/T223.1~223.77的规定执行。 3.2.7 如果需方要求在标准规定以外的位置取样进行锻件化学成分验证分析时，应在订货合同上说明，并且所用的允许偏差由供需双方协商确定。 3.3 技术要求 3.3.1 用钢锭或钢坏锻造锻件时，
